Descripción general del producto

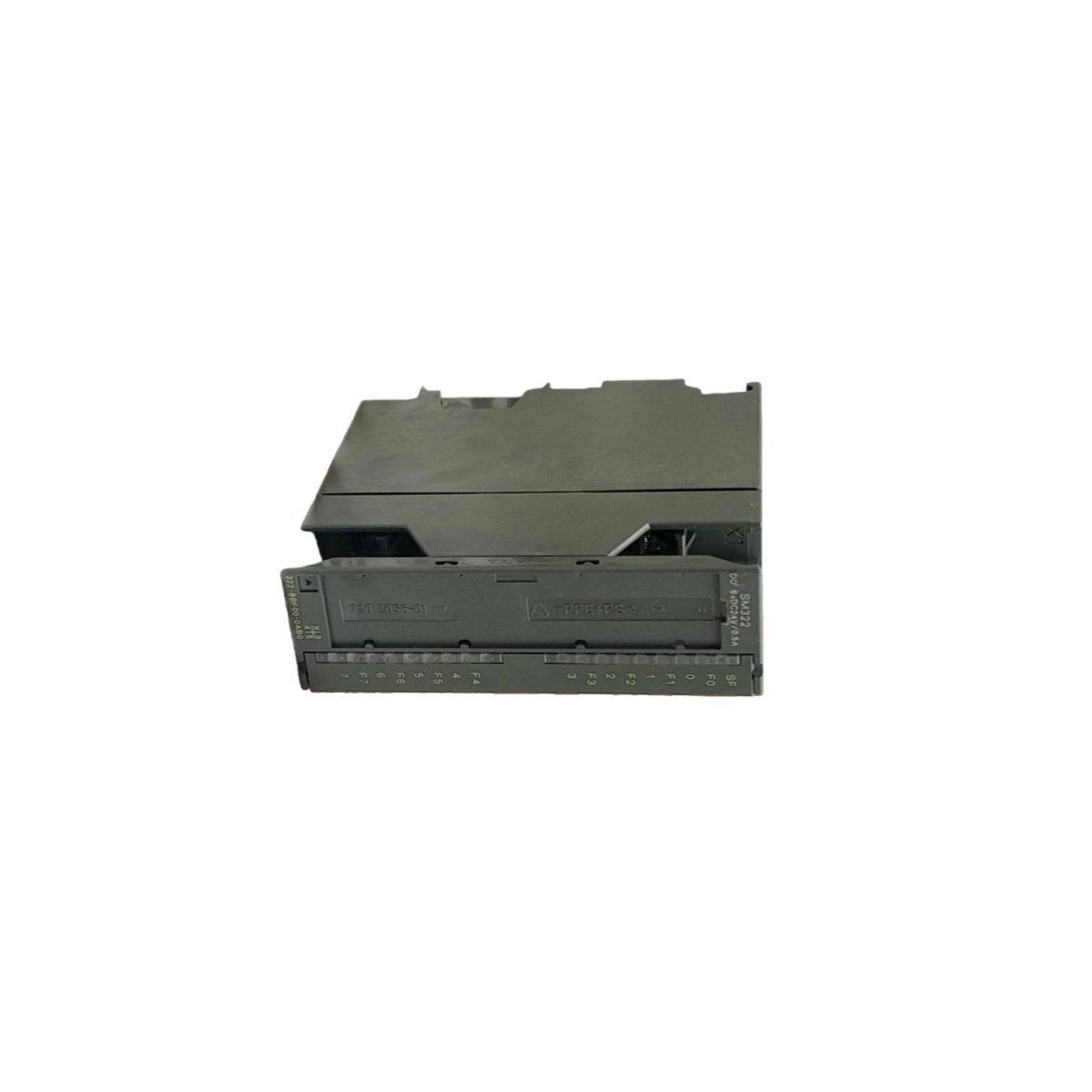

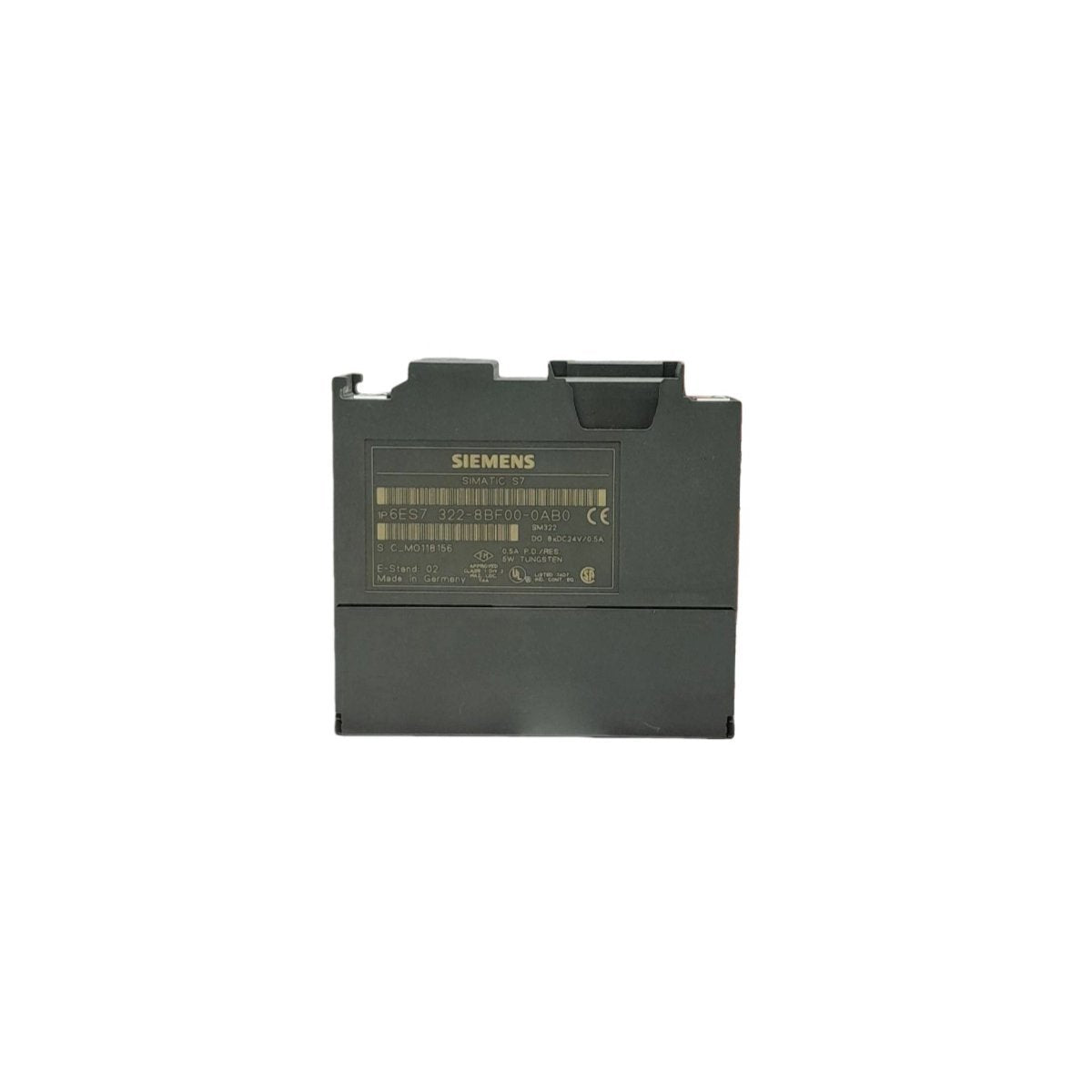

El Siemens 6ES7322-8BF00-0AB0 es una expansión de salida digital de alto rendimiento para el sistema PLC SIMATIC S7-300. Este módulo está diseñado específicamente para una gestión precisa de actuadores, proporcionando ocho canales independientes para controlar cargas de 24V DC. Diseñado para soportar los rigores de los entornos industriales, cuenta con aislamiento eléctrico incorporado y capacidades de diagnóstico avanzadas. Al descargar las tareas de conmutación de la CPU y proporcionar una sólida detección de fallas, este módulo garantiza una alta disponibilidad del sistema para el control de solenoides, arrancadores de motor, y dispositivos de señalización.

Especificaciones de hardware y datos de rendimiento

Este componente S7-300 se define por su alta densidad de señal y protecciones de seguridad integradas para bucles de automatización de misión crítica.

• Número de salidas: 8 Salidas Digitales (Aisladas)

• Voltaje nominal: 24V CC

• Corriente de salida: 0.5 amperios por canal

• Corriente total: 4 amperios máximo por módulo

• Protección contra cortocircuitos: Limitación de corriente electrónica integrada por canal

• Características de diagnóstico: Detección de rotura de cable, supervisión de cortocircuitos, y alertas de fallo de la fuente de alimentación externa

• Aislamiento: Aislamiento galvánico por optoacoplador entre el bus interno y los circuitos de salida

• Tipo de conexión: Requiere un conector frontal de 20 polos

• Dimensiones del dispositivo: 40 mm An. x 125 mm Al. x 120 mm Pr. (Perfil estándar S7-300)

• Tamaño empaquetado: 2.5 cm x 5.1 cm x 83.8 cm

• Peso neto: 0.21 kg

• Peso bruto de envío: 0.95 kg

• Origen: Alemania

Aplicaciones de ingeniería prácticas

Clasificación automatizada de materialesEn centros logísticos, el 6ES7322-8BF00-0AB0 se utiliza para activar desviadores neumáticos de alta velocidad y cilindros de tope. La capacidad de 0,5 A por canal es perfectamente adecuada para accionar válvulas solenoides directamente, mientras que la frecuencia de conmutación de 100 Hz del módulo garantiza la precisión de la temporización para el movimiento rápido de mercancías en un transportador.

Señalización del estado de la máquinaEn las células de fabricación, este módulo proporciona las señales de salida para luces de torre, luces de alarma HMI y sirenas audibles. Sus diagnósticos completos permiten al PLC detectar una "rotura de cable" o una bombilla indicadora quemada inmediatamente, proporcionando a los equipos de mantenimiento datos de fallas localizados antes de que un problema menor provoque un riesgo de seguridad.

Control piloto de contactores pesadosPara grandes centros de control de motores, el 6ES7322-8BF00-0AB0 sirve como interfaz piloto. Puentea de forma segura la lógica PLC de baja potencia con las bobinas de 24V de grandes contactores. El aislamiento por optoacoplador protege el backplane del S7-300 del retroceso inductivo y la interferencia electromagnética generada al conmutar grandes cargas eléctricas.

Enclavamiento y retroalimentación de seguridadEl bucle de retroalimentación de diagnóstico del 6ES7322-8BF00-0AB0 es crítico en la automatización de procesos donde se deben verificar posiciones específicas de las válvulas. Al monitorear el estado de salida en tiempo real, el sistema asegura que el comando enviado por la lógica se ejecute físicamente, proporcionando un nivel superior de confiabilidad operativa para aplicaciones de procesamiento químico y de alimentos.
