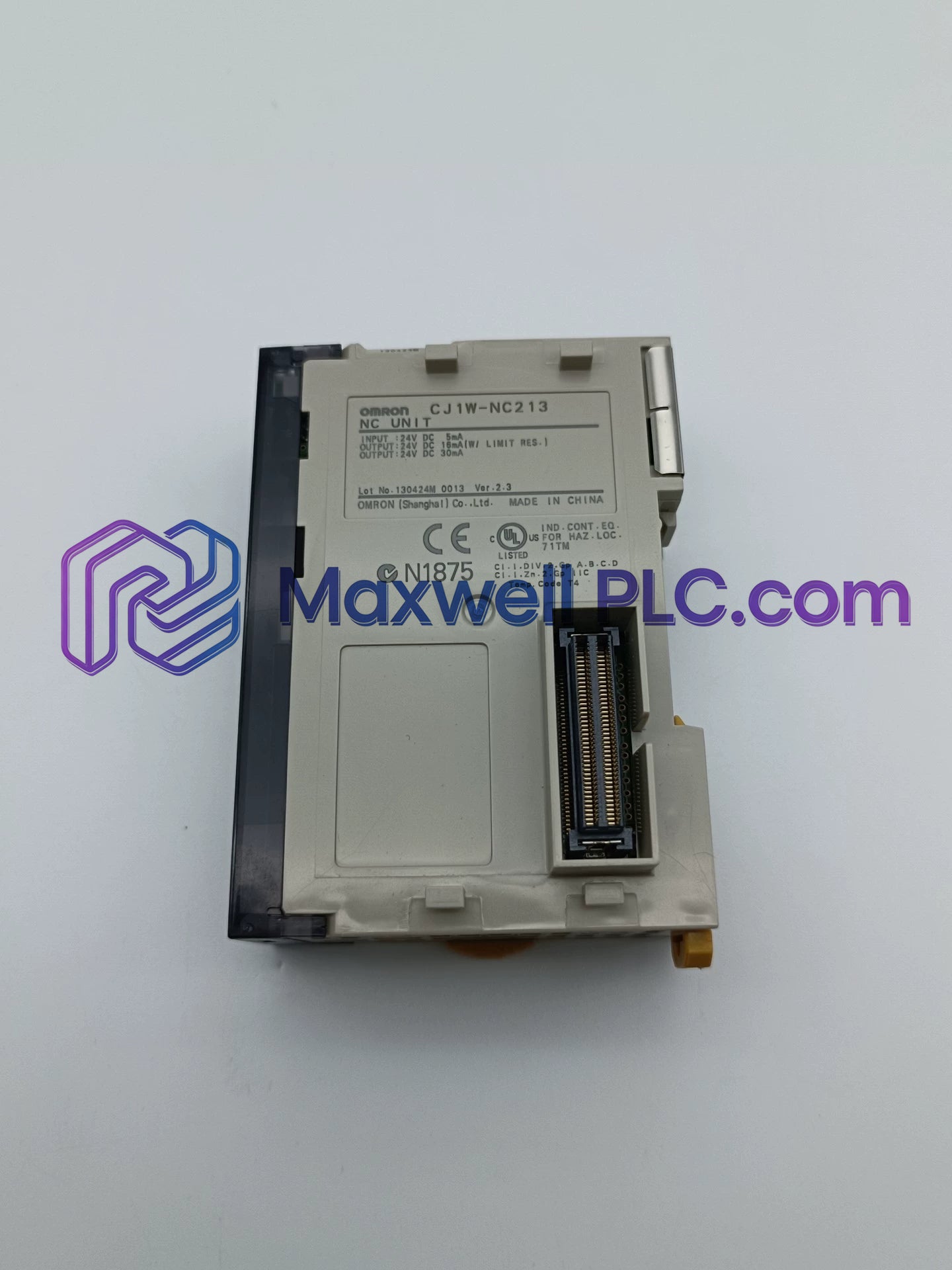

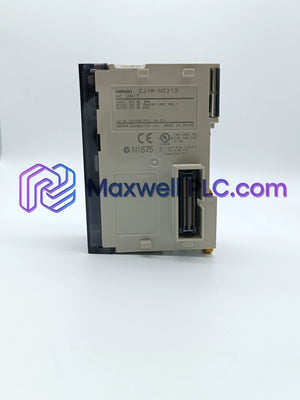

CJ1W-NC213 Omron Unidad de control de posición

Omron

Unidad de control de posición Omron CJ1W-NC213 serie CJ

SKU: CJ1W-NC213

En existencia

Dimensiones: 9,0 cm x 3,1 cm x 8,9 cm
País de origen: Japan
Pago: T/T, Western Union
Puerto de embarque: Xiamen

Categorías : Módulos de E/S y comunicación de PLC Omron, Omron, Procesadores de control y DCS, Todos los productos

Etiquetas : Motion Control Modules, Omron CJ Series, PLC Modules, Position Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

La Omron CJ1W-NC213, también catalogada como Unidad de Control de Posición CJ1W-NC213, funciona como un componente de hardware dedicado para la salida de movimiento de tren de pulsos de doble eje y el control de posicionamiento de servomotores dentro de las plataformas PLC de la serie CJ.

Matriz de identificadores técnicos

Código del modelo	Serie	Tipo de módulo	Ejes de control	Tipo de salida	Frecuencia máxima de pulsos
CJ1W-NC213	Serie CJ	Unidad de E/S especial	2 ejes	Tren de pulsos (colector abierto)	500 kpps

Especificaciones de hardware

Parámetro	Especificación
Modelo	CJ1W-NC213
Marca	Omron
Origen	Japón
Peso	0,10 kg (Peso de envío: 1,50 kg)
Dimensiones	9,0 cm x 3,1 cm x 8,9 cm
Dimensiones de envío	15,0 cm x 10,0 cm x 12,0 cm
Temperatura de funcionamiento	0 a 55 grados C
Consumo de energía	250 mA máx. a 5 VCC (interno)
Fuente de alimentación de la PCU	5 VCC (4,75 a 5,25 VCC permitidos)
Fuente de alimentación externa	24 VCC (21,6 a 26,4 VCC permitidos)
Método de control	Salida de tren de pulsos (CW/CCW o Pulso/Dirección)
Aislamiento	Aislamiento por optoacoplador entre los terminales de salida y el bus de la placa posterior

Análisis de la velocidad del bus de la placa posterior y la escala de E/S

El Omron CJ1W-NC213 descarga los cálculos de perfiles de movimiento de alta velocidad de la CPU principal, manteniendo una velocidad de bus de placa posterior determinista durante las operaciones de posicionamiento de doble eje. Los búferes de ejecución de comandos internos procesan los datos de posicionamiento independientemente del ciclo de escaneo del PLC, evitando la fluctuación de velocidad y el sobreimpulso del objetivo. La inmunidad al ruido entre módulos salvaguarda la comunicación a través de la estructura del bus de E/S de la serie CJ, lo que permite una expansión multi-eje predecible en configuraciones de E/S de alta densidad. La compatibilidad con flash de firmware garantiza una integración perfecta del sistema con las CPU de las series CJ1, CJ2 y CS.

Contenido del paquete e información para pedidos

1x Unidad de control de posición Omron CJ1W-NC213
1x Juego de conectores para cableado de campo externo
1x Hoja de datos y manual de hardware CJ1W-NC213

Pautas de instalación en campo

Montaje en rack: Deslice la unidad en la ranura de E/S especial dedicada de la serie CJ hasta que los conectores del bus de la placa posterior se alineen, luego accione las palancas de bloqueo superior e inferior.
Conexiones de fuente de alimentación: Conecte una fuente de alimentación externa de 24 VCC a los pines de entrada dedicados para alimentar las interfaces de salida de colector abierto.
Configuración del cableado: Dirija los cables de señal de salida de tren de pulsos de alta velocidad a través de conductos dedicados separados de las líneas de alimentación de CA de alto voltaje.
Blindaje y conexión a tierra: Termine los blindajes de los cables directamente a tierra funcional utilizando abrazaderas de blindaje trenzado de 360 grados en los puntos de entrada del panel.

Preguntas frecuentes

¿Cuál es el consumo de corriente interno de la CJ1W-NC213 desde la placa posterior del PLC?

El módulo consume un máximo de 250 mA a 5 VCC directamente de la fuente de alimentación lógica interna de la placa posterior de la serie CJ.
¿Qué límites de voltaje se requieren para la fuente de alimentación externa?

La fuente externa de 24 VCC debe permanecer dentro de un rango permisible de 21,6 a 26,4 VCC durante el funcionamiento activo del módulo.
¿Cuántos ejes de movimiento pueden controlarse simultáneamente con un solo módulo?

La unidad controla hasta 2 ejes de movimiento independientes utilizando salidas de tren de pulsos de colector abierto.
¿Se admite el intercambio en caliente para esta unidad mientras el rack del PLC está encendido?

No, la placa posterior de la serie CJ requiere el apagado completo del sistema antes de retirar o insertar físicamente la unidad.
¿Qué modos de salida de tren de pulsos se pueden configurar en la CJ1W-NC213?

Los canales de salida admiten trenes de pulsos CW/CCW configurables o señales de pulso/dirección de hasta 500 kpps.
¿Cómo se almacenan los datos y parámetros de posicionamiento en la memoria del controlador?

Los parámetros se asignan a las áreas de memoria de la unidad de E/S especial (área DM y área CIO) asignadas por la configuración del número de unidad.
¿Qué aislamiento galvánico está integrado en el hardware de la interfaz de salida?

Los optoacopladores aíslan los circuitos de los controladores de salida externos de 24 VCC de los componentes internos de procesamiento lógico de la placa posterior.
¿Qué configuración de cable se recomienda para las interfaces de salida de tren de pulsos?

Utilice cables blindados de par trenzado unidos por un blindaje trenzado de 360 grados para suprimir la interferencia de ruido eléctrico en las líneas de pulsos.
