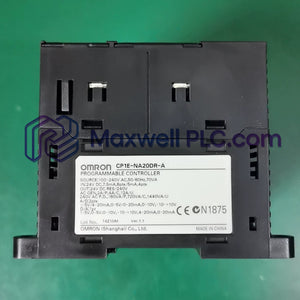

Configurada para el procesamiento discreto y analógico de señales en maquinaria automatizada, la unidad Omron CP1E-NA20DR-A (Hardware de la CPU CP1E-NA20DR-A) proporciona una ejecución física/eléctrica directa.

Matriz de identificadores técnicos

• Familia del modelo base: CP1E

• Clasificación de clase: NA (Modelo de aplicación con E/S analógicas incorporadas)

• Puntos de E/S discretas: 20 (12 entradas de CC, 8 salidas de relé)

• E/S analógicas integradas: 2 entradas analógicas / 1 salida analógica

• Tipo de hardware de entrada: Entradas de 24 VCC

• Tipo de hardware de salida: Salidas de relé electromecánico

• Clasificación de la fuente de alimentación: 100 a 240 VCA

Especificaciones de hardware

Velocidad de procesamiento y densidad de señal del PLC Omron

El CP1E-NA20DR-A integra canales de E/S discretas y circuitos de procesamiento analógico directamente en la placa principal del sistema, enrutando las E/S físicas a través de trazas de bus internas de alta velocidad. La adquisición de señal y la conversión A/D-D/A interna se ejecutan sin necesidad de módulos de expansión periféricos, eliminando las latencias de transmisión del plano posterior. La lógica de ejecución del programa se actualiza mediante un escaneo cíclico con actualización inmediata de las E/S, manteniendo una ejecución determinista del ciclo de instrucciones mientras procesa 2 entradas analógicas, 1 salida analógica y 20 puntos discretos dentro de un diseño físico compacto.

Contenido del paquete e información de pedido

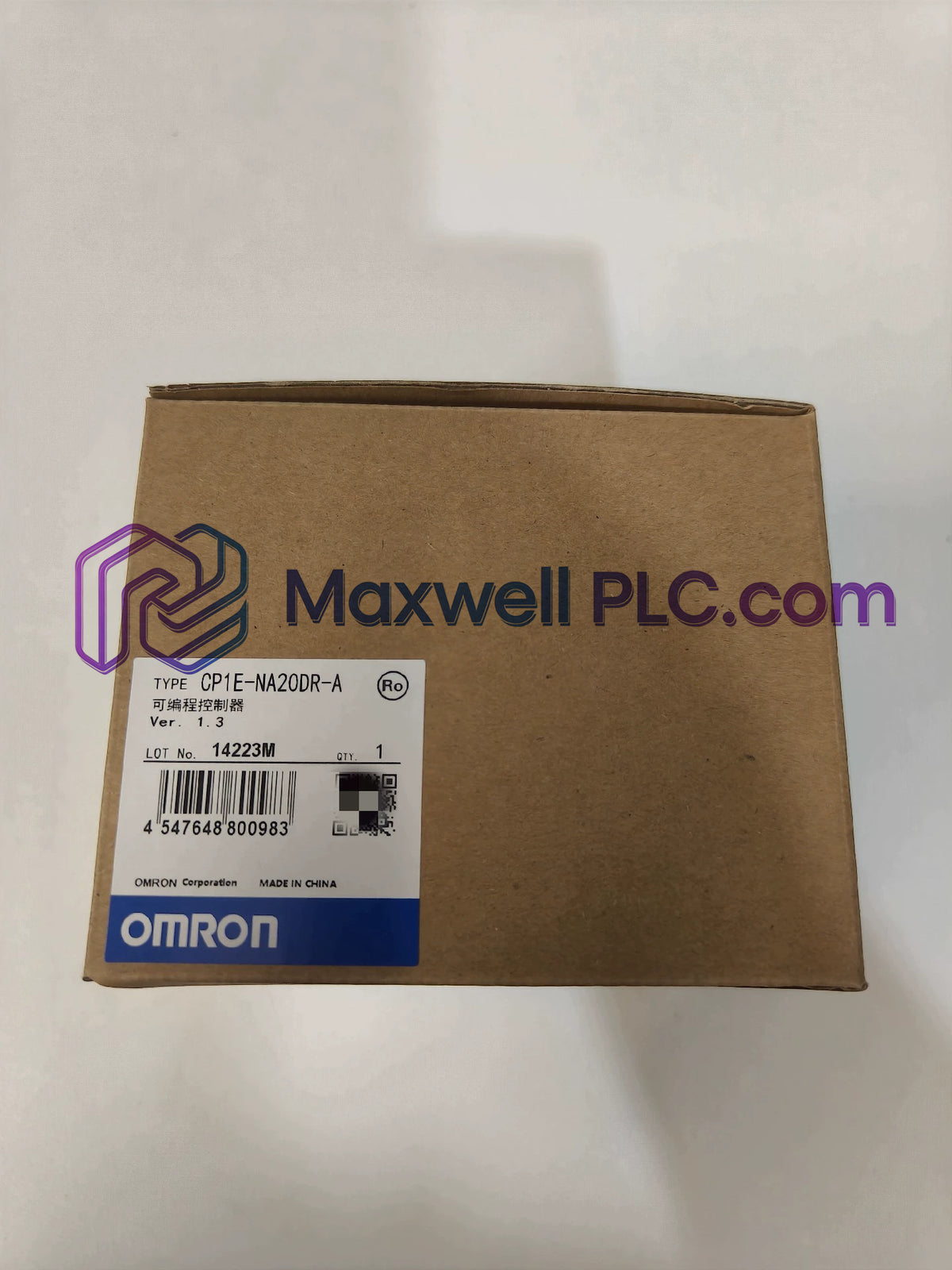

• 1 unidad de CPU Omron CP1E-NA20DR-A

• 1 cubierta protectora de bloque de terminales

• 1 hoja de instrucciones de instalación de hardware

Pautas de instalación en campo

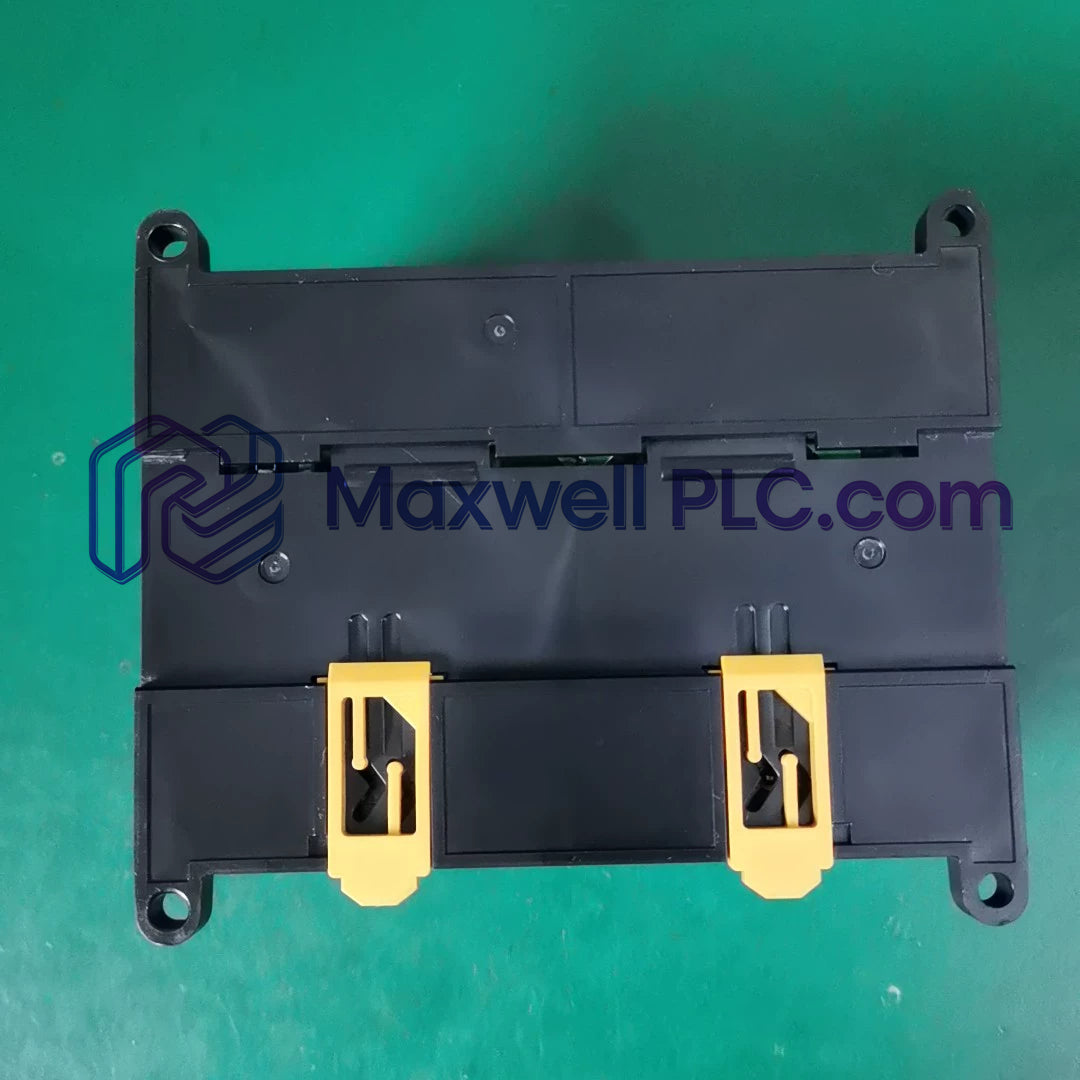

• Montaje en riel DIN: Monte el controlador en un riel DIN estándar de 35 mm (TH35-7.5/TH35-15). Asegure un espacio libre mínimo de 50 mm por encima y por debajo del módulo para la convección térmica natural.

• Cableado de red de CA: Conecte los conductores de alimentación de red de 100 a 240 VCA a los terminales L1 y L2/N utilizando calibres de cable AWG 14 a AWG 18. Apriete los tornillos de los terminales M3 a un par de 0.5 N m.

• Cableado de señal analógica: Enrute los cables de entrada y salida analógicos utilizando cableado apantallado de par trenzado. Conecte a tierra el blindaje solo en el terminal de tierra funcional (FG) del PLC para evitar bucles de tierra circulantes.

• Conexión a tierra: Conecte el terminal de tierra funcional (FG) directamente a un electrodo de tierra dedicado con una resistencia inferior a 100 ohmios, utilizando un conductor con una sección transversal de al menos 2.0 mm2.

Preguntas frecuentes

• ¿Se permite el intercambio en caliente para los bloques de terminales de cableado en la CPU CP1E-NA20DR-A?

  No. La alimentación principal de CA y la alimentación de E/S externa deben estar completamente aisladas antes de conectar o quitar el cableado de campo en los tornillos integrados del bloque de terminales.

• ¿Qué configuraciones de rango son compatibles con los canales de entrada analógica integrados?

  Las entradas admiten rangos de 0 a 5 V, 1 a 5 V, 0 a 10 V, 0 a 20 mA y 4 a 20 mA configurables a través de los registros de memoria del sistema y la configuración del hardware del interruptor DIP.

• ¿Cuál es la resolución de conversión digital para los canales analógicos integrados?

  Los convertidores A/D y D/A internos procesan señales analógicas con una resolución digital de escala completa de 1/6000 (representación binaria de 0 a 6000 en la memoria).

• ¿Pueden las salidas de relé conmutar tensiones de carga de CC directamente sin supresión externa?

  Los contactos del relé conmutan hasta 2 A a 24 VCC resistivos, pero las cargas de CC inductivas requieren un diodo de rueda libre a través de la carga para evitar daños por arco.

• ¿Qué retardo de filtro de entrada digital se admite en las entradas de 24 VCC?

  Los filtros de respuesta de entrada son configurables por software en la memoria de configuración del PLC de 0 ms a 32 ms para eliminar el ruido de vibración del interruptor mecánico.

• ¿Cómo se mapean los valores de entrada y salida analógicos en las palabras de memoria de la CPU?

  Las señales de entrada analógicas se mapean automáticamente en registros CIO específicos, y los valores convertidos se actualizan continuamente durante el ciclo de escaneo de ejecución común.

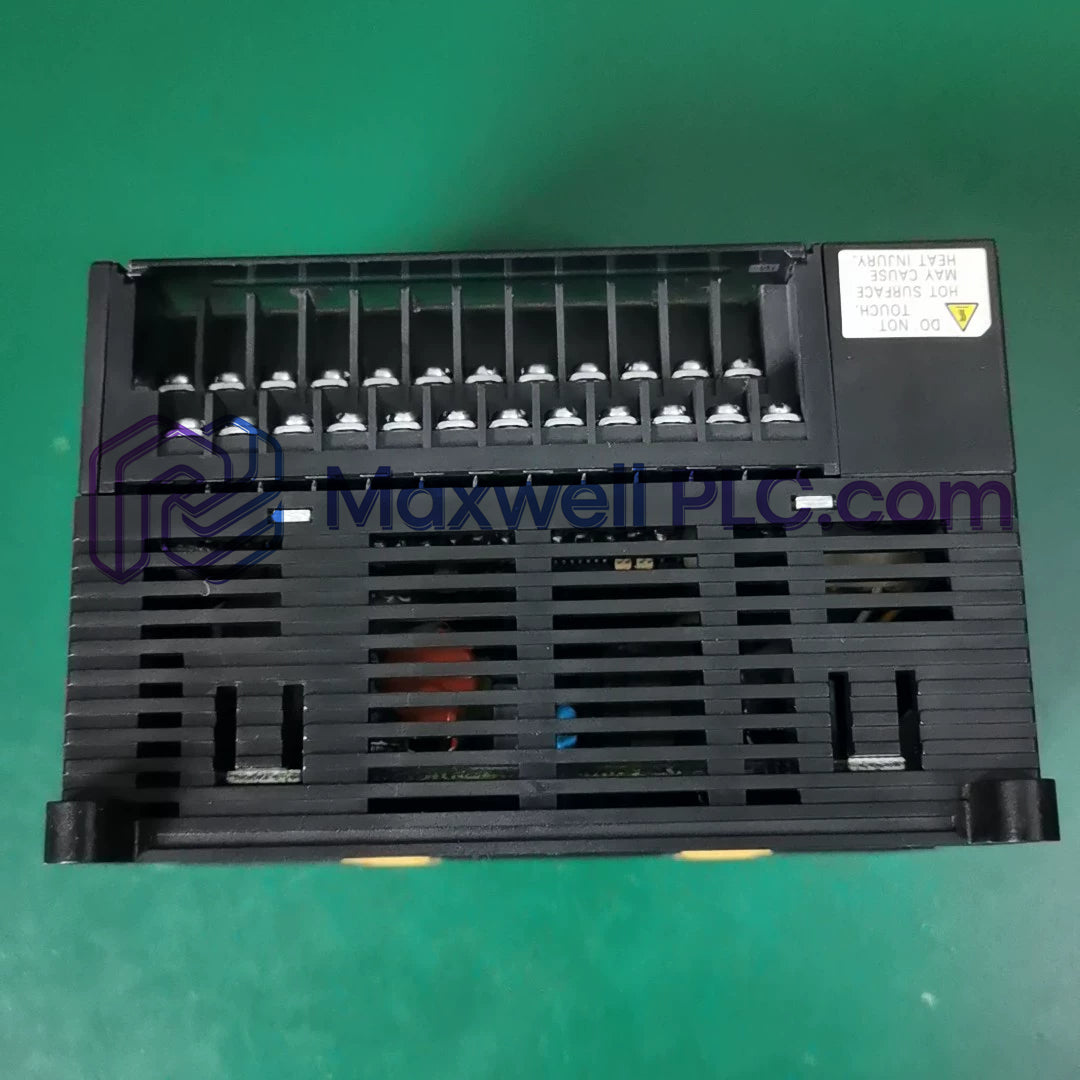

• ¿Qué rango de conductor de cable se ajusta al conjunto del bloque de terminales principal de la CPU?

  Los tornillos de los terminales admiten tamaños de cable de cobre sólido o trenzado que van desde 0.08 mm2 a 2.0 mm2 (AWG 28 a AWG 14) equipados con terminales de engarce.

• ¿Qué reglas de reducción térmica se aplican al operar a 55 grados C de temperatura ambiente?

  A una temperatura de funcionamiento de 55 grados C, la relación de encendido simultáneo de todos los canales de entrada digital y salida de relé combinados debe reducirse a un máximo del 80 por ciento.
