Descripción general del producto

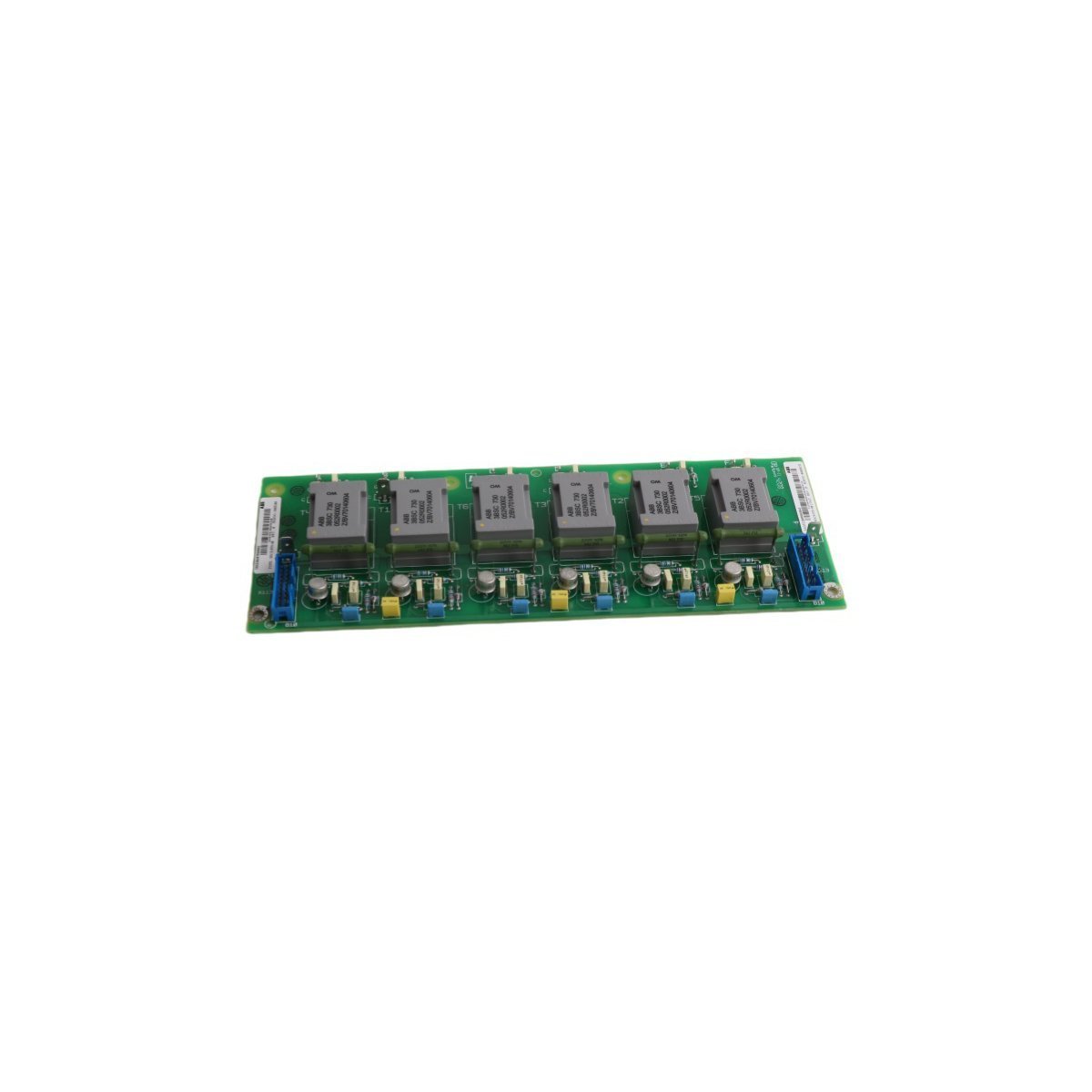

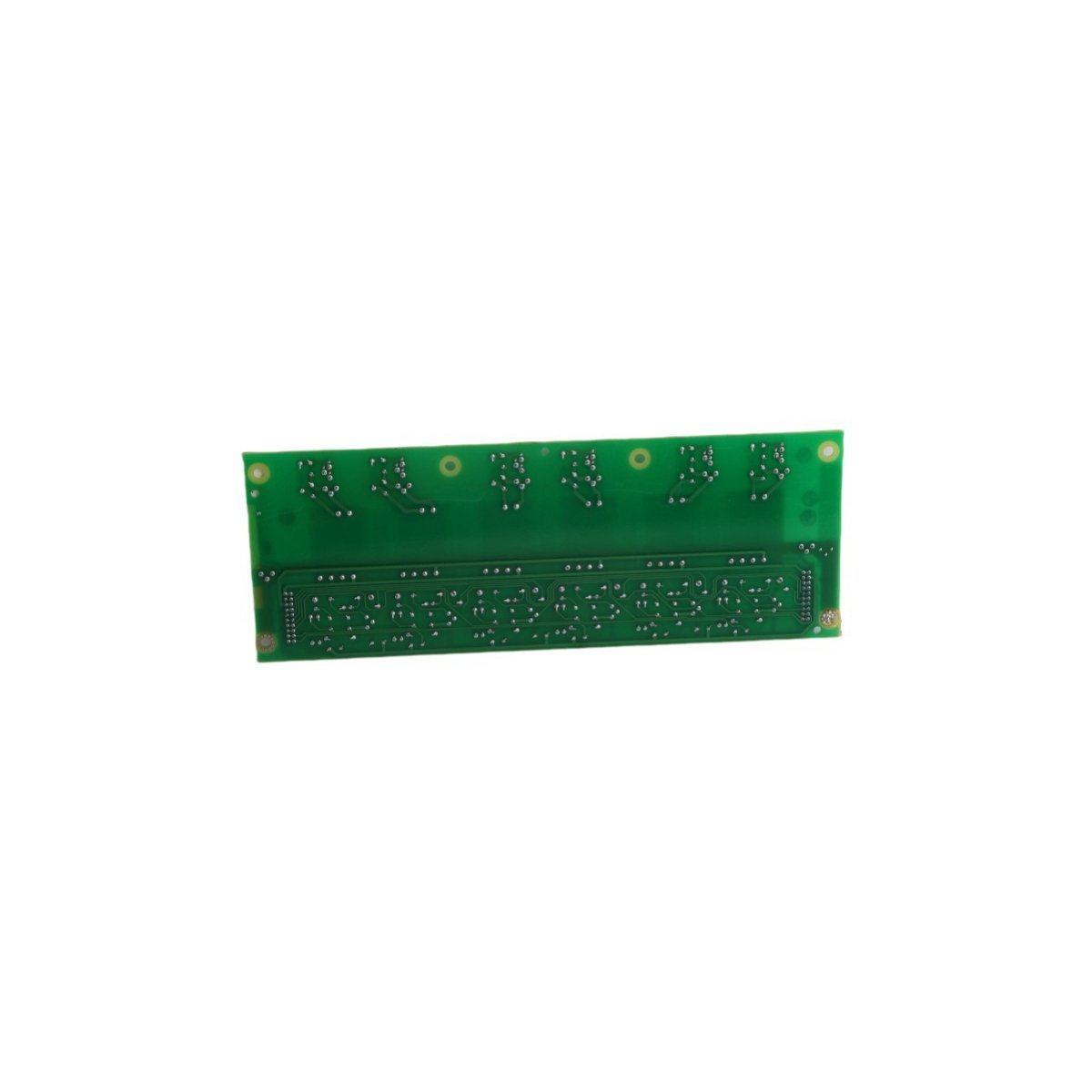

La ABB SDCS-PIN-48, catalogada con el número de pieza 3BSE004939R0002, es una tarjeta de transformador de pulsos especializada diseñada para el marco de variadores industriales DCS800. Este componente de interfaz crítico sirve como la capa de aislamiento galvánico y amplificación de señal entre la electrónica de control de bajo voltaje y los circuitos de disparo de tiristores de alta potencia. Al garantizar la transmisión precisa de los pulsos de disparo, la SDCS-PIN-48 facilita la conmutación estable y la regulación de par en aplicaciones de motores de corriente continua de alta demanda. Su diseño se centra en la integridad de la señal, mitigando eficazmente la interferencia electromagnética (EMI) mientras mantiene los rápidos tiempos de subida necesarios para un disparo de puerta eficiente.

Perfiles críticos de ingeniería y hardware

• Designación del modelo: SDCS-PIN-48

• Código de identificación: 3BSE004939R0002

• Serie del sistema: Variadores industriales de CC DCS800

• Rango de alimentación de entrada: 10 V a 30 V CC

• Regulación de salida: Voltaje de pulso ajustable de 5 V a 30 V

• Respuesta en frecuencia: Optimizada para la generación de pulsos de 20 Hz a 2 kHz

• Tolerancia operativa: ±0,5 % de precisión en la modulación por ancho de pulso (PWM)

• Rango térmico: -20 °C a +60 °C (en funcionamiento); -40 °C a +85 °C (almacenamiento)

• Masa física: 0,32 kg

• Dimensiones: 27 cm x 10 cm x 2,2 cm

• Origen de fabricación: Suecia

Implementaciones industriales estratégicas

La SDCS-PIN-48 es un activo indispensable para los sectores industriales pesados donde la fiabilidad de los variadores de CC de alta potencia es fundamental para la producción.

• Laminadores de metal y acerías: Gestión de las secuencias de disparo de tiristores de alta corriente para los motores de accionamiento principales en las líneas de producción de acero.

• Minería y manejo de materiales: Suministro de las señales de pulso aisladas necesarias para accionamientos de elevadores y transportadores a gran escala en entornos abrasivos.

• Procesamiento de pasta y papel: Garantía de un control de velocidad sincronizado en múltiples secciones de accionamiento para evitar roturas de banda y pérdidas de material.

• Sistemas convertidores conectados a la red: Utilización de la capacidad de carga máxima de 500 mA para accionar semiconductores de alta potencia en configuraciones de conversión de energía industrial.

Resistencia y mantenimiento del rendimiento

Construida para soportar el riguroso entorno electromagnético de un armario de accionamiento, la 3BSE004939R0002 cuenta con transformadores de aislamiento de alta integridad que protegen la lógica DCS sensible de los transitorios de alta tensión. El perfil estrecho de la tarjeta está optimizado para el montaje vertical, lo que permite una disipación de calor eficiente y un acceso claro a los terminales de cableado. Cada canal está diseñado para manejar una corriente máxima de 500 mA, lo que proporciona los robustos niveles de energía necesarios para conmutar módulos de potencia grandes de forma fiable. Con su ejecución PWM de alta precisión, la SDCS-PIN-48 minimiza la distorsión armónica y el estrés térmico en los tiristores, lo que prolonga significativamente la vida útil de todo el sistema de accionamiento al tiempo que cumple con las normas internacionales de seguridad y calidad.
