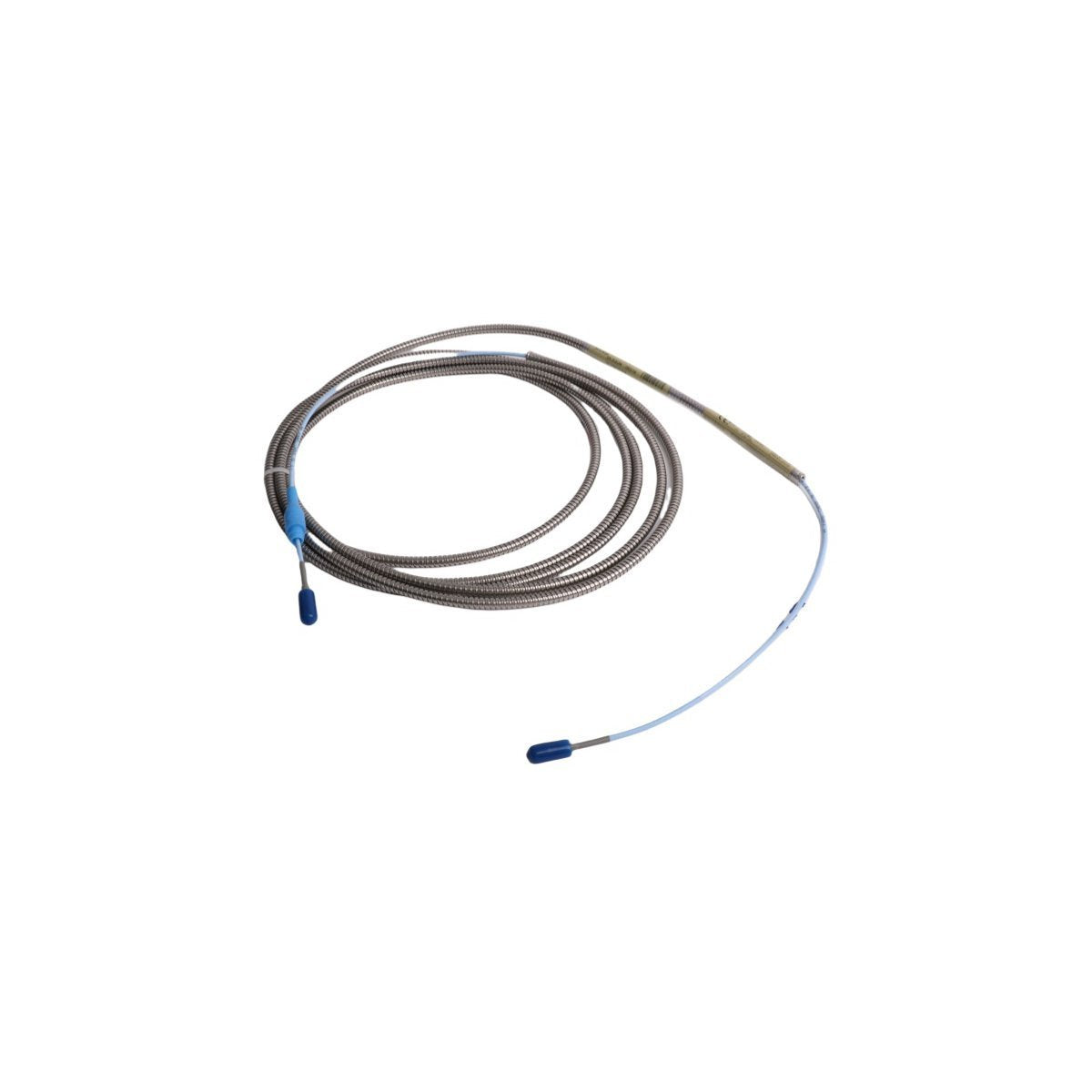

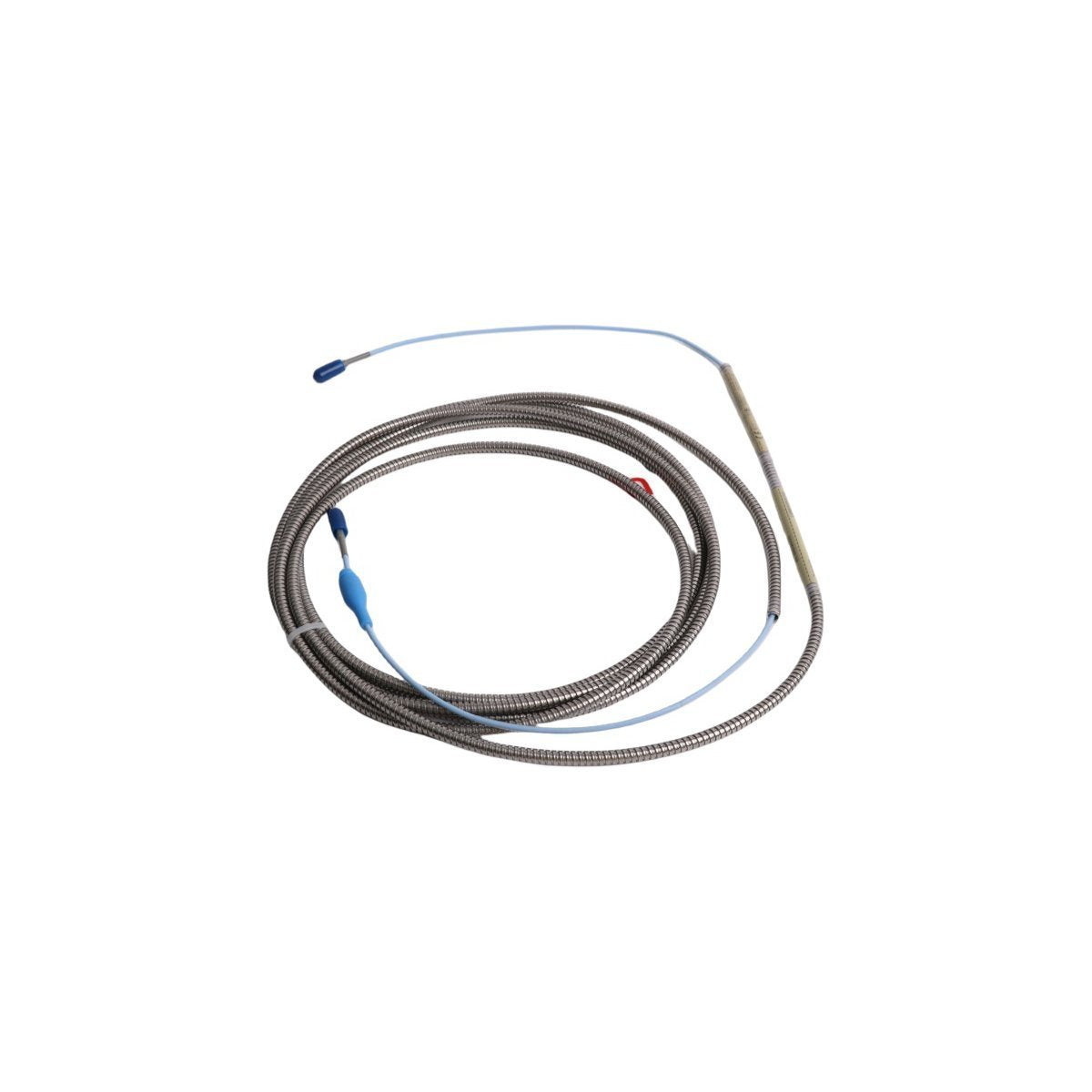

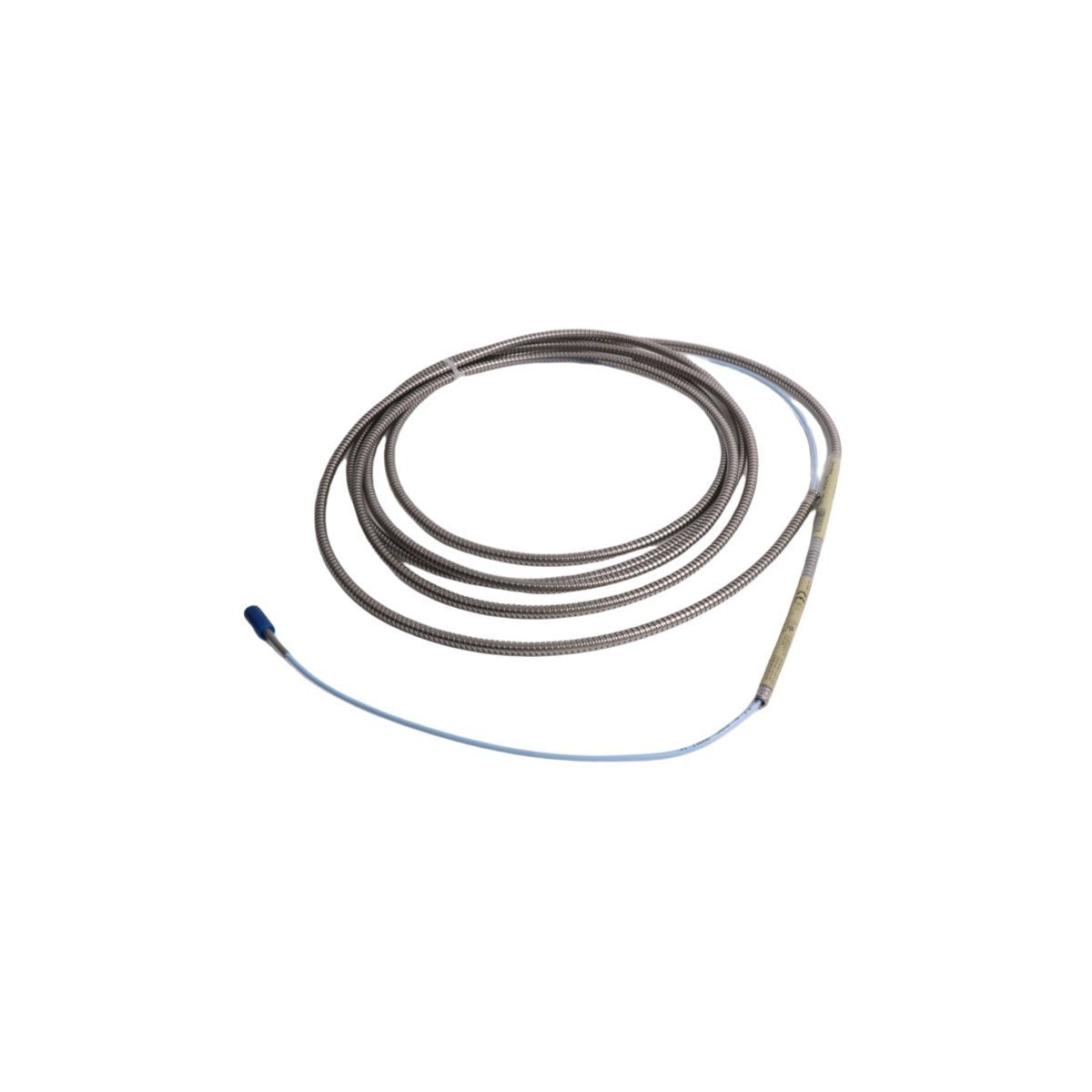

Configurado para la transmisión de señales entre las sondas de proximidad 3300 NSv y los sensores de monitoreo asociados, el Bently Nevada 330930-040-05-05 (Cable de extensión 330930) sirve como un componente de interconexión especializado. Este hardware mantiene estrictas características de impedancia para la ruta de la señal de radio de baja frecuencia, lo que garantiza una adquisición precisa de datos de desplazamiento dentro de la plataforma 3300 NSv.

Desglose de la configuración del modelo

• 330930: Cable de extensión 3300 NSv

• 040: Longitud del cable (4.0 metros)

• 05: Tipo de conector (Miniature ClickLoc)

• 05: Aprobación de la agencia (múltiples aprobaciones)

Especificaciones de hardware

Integridad de la señal y dinámica del rotor

El sistema 3300 NSv está optimizado para la medición de proximidad cerca de la superficie (NSv), lo que requiere una escala específica de la sonda de corrientes de Foucault para manejar objetivos en espacios restringidos. El cable de extensión actúa como un componente calibrado del circuito resonante. Es necesario mantener un objetivo de voltaje de espacio de -10 VCC en la salida del Proximitor para garantizar la linealidad de la señal. La supresión adecuada de la diafonía se logra manteniendo las rutas de señal coaxiales aisladas de las líneas de alimentación de alta frecuencia, lo que evita el ruido inducido que podría comprometer el análisis de la dinámica del rotor.

Información para pedidos

• 1 x Cable de extensión 330930-040-05-05

• 2 x Protectores de conector preinstalados

• Documentación de cumplimiento técnico

Pautas de instalación y enrutamiento

• Radio de curvatura: Mantenga un radio de curvatura mínimo de 38 mm para preservar la geometría interna del cable.

• Requisitos del conducto: Pase los cables dentro de un conducto metálico dedicado para proporcionar blindaje contra la interferencia electromagnética.

• Seguridad de la conexión: Asegúrese de que la interfaz ClickLoc esté completamente acoplada; un clic audible o táctil indica un asiento mecánico adecuado.

• Entorno: Utilice los protectores de conector provistos para sellar las interfaces contra la humedad y la contaminación por partículas en entornos hostiles.

• Conexión a tierra: Mantenga el aislamiento común de la señal de la conexión a tierra del chasis para evitar la introducción de bucles de tierra en el circuito de medición.

Preguntas frecuentes

• P: ¿Se puede usar este cable con sondas estándar 3300 XL?

  R: No, el cable 3300 NSv está ajustado eléctricamente para sondas y componentes NSv; la mezcla con piezas 3300 XL causará no linealidad de la señal.

• P: ¿Cuál es el impacto de cambiar la longitud del cable?

  R: El sistema está calibrado de fábrica para una longitud total específica. Alterar esta longitud cambia la frecuencia de resonancia, lo que invalida los datos.

• P: ¿La cubierta de FEP es ignífuga?

  R: El material FEP proporciona una resistencia térmica y química robusta consistente con los estándares de seguridad industrial para maquinaria rotativa.

• P: ¿Cómo solucionar la pérdida intermitente de la señal?

  R: Inspeccione los conectores ClickLoc en busca de oxidación o residuos y verifique el cable en busca de torceduras físicas o roturas de la cubierta que puedan comprometer el blindaje.

• P: ¿Es intrínsecamente seguro este cable?

  R: Sí, es compatible con las barreras de área peligrosa estándar de Bently Nevada, siempre que la instalación del sistema se adhiera a los planos de control aprobados.

• P: ¿Con qué frecuencia se deben inspeccionar las conexiones?

  R: Durante las paradas programadas de la máquina, inspeccione todas las interfaces del conector para verificar su integridad y confirme el voltaje de espacio en la salida del sensor.

• P: ¿Puedo empalmar este cable si es demasiado corto?

  R: No, el empalme en campo está prohibido, ya que crea discontinuidades de impedancia y atenuación de la señal que no se pueden compensar.

• P: ¿Cuál es la función del protector del conector?

  R: Proporciona un sello contra la entrada de humedad y un soporte físico para la conexión en entornos expuestos a fluidos industriales.
