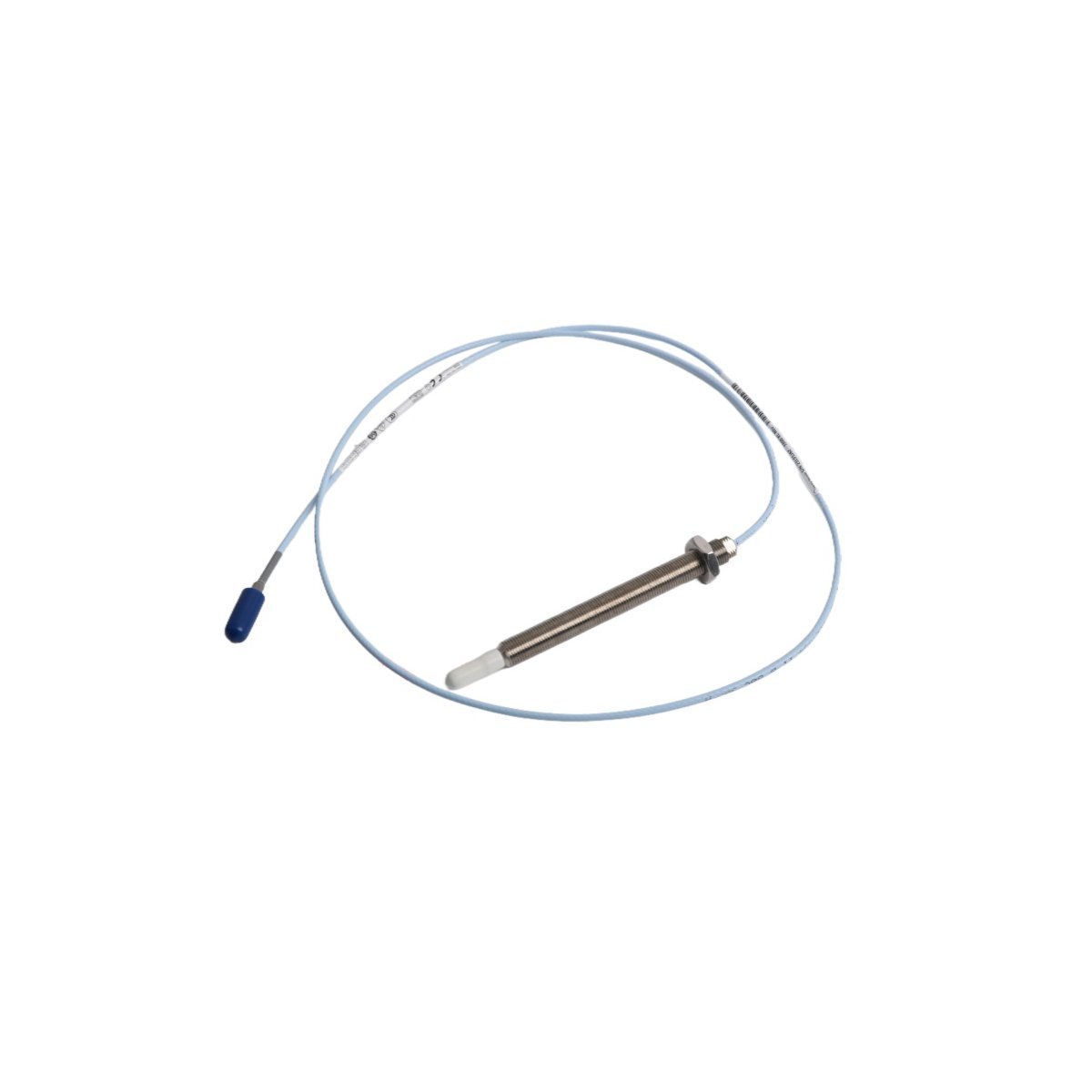

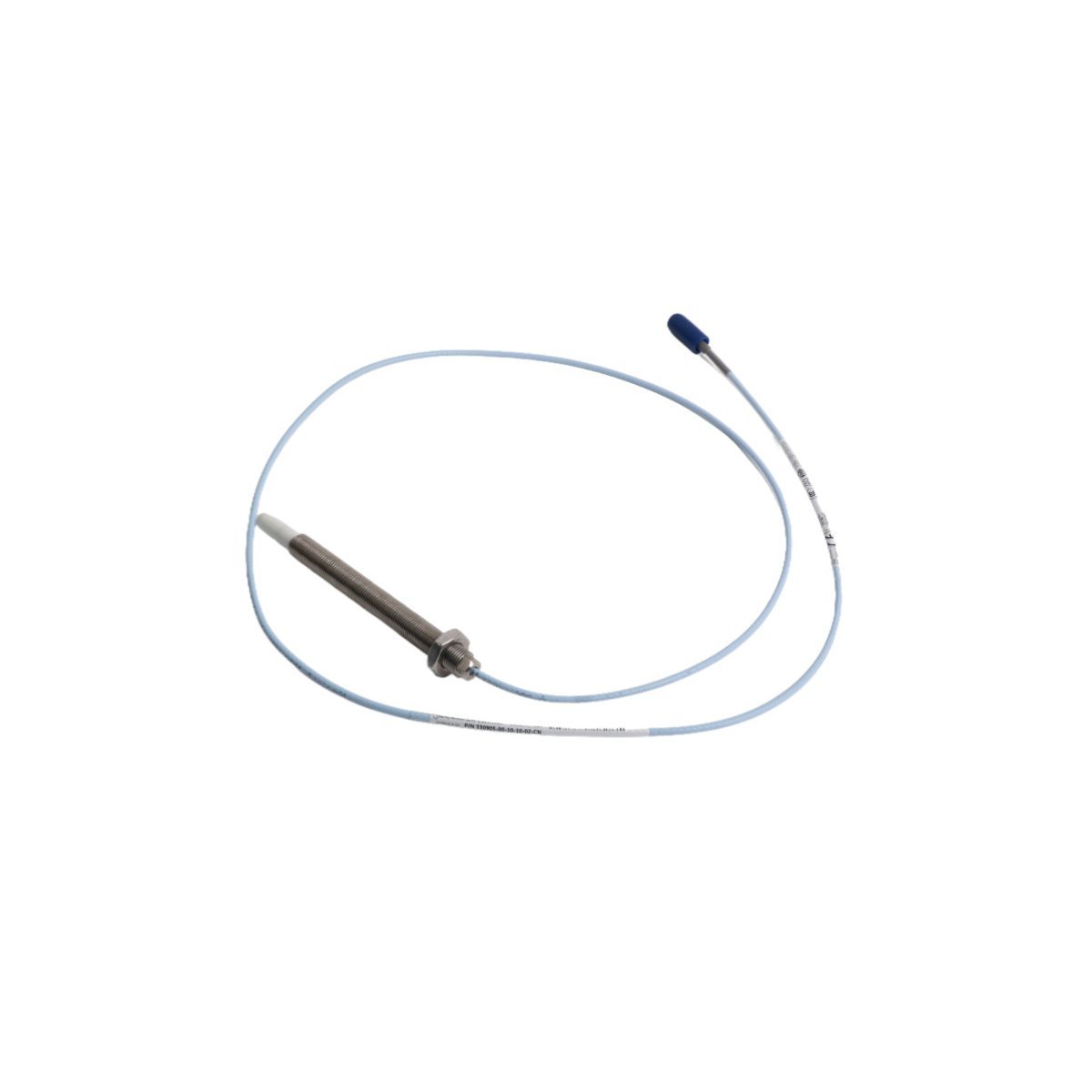

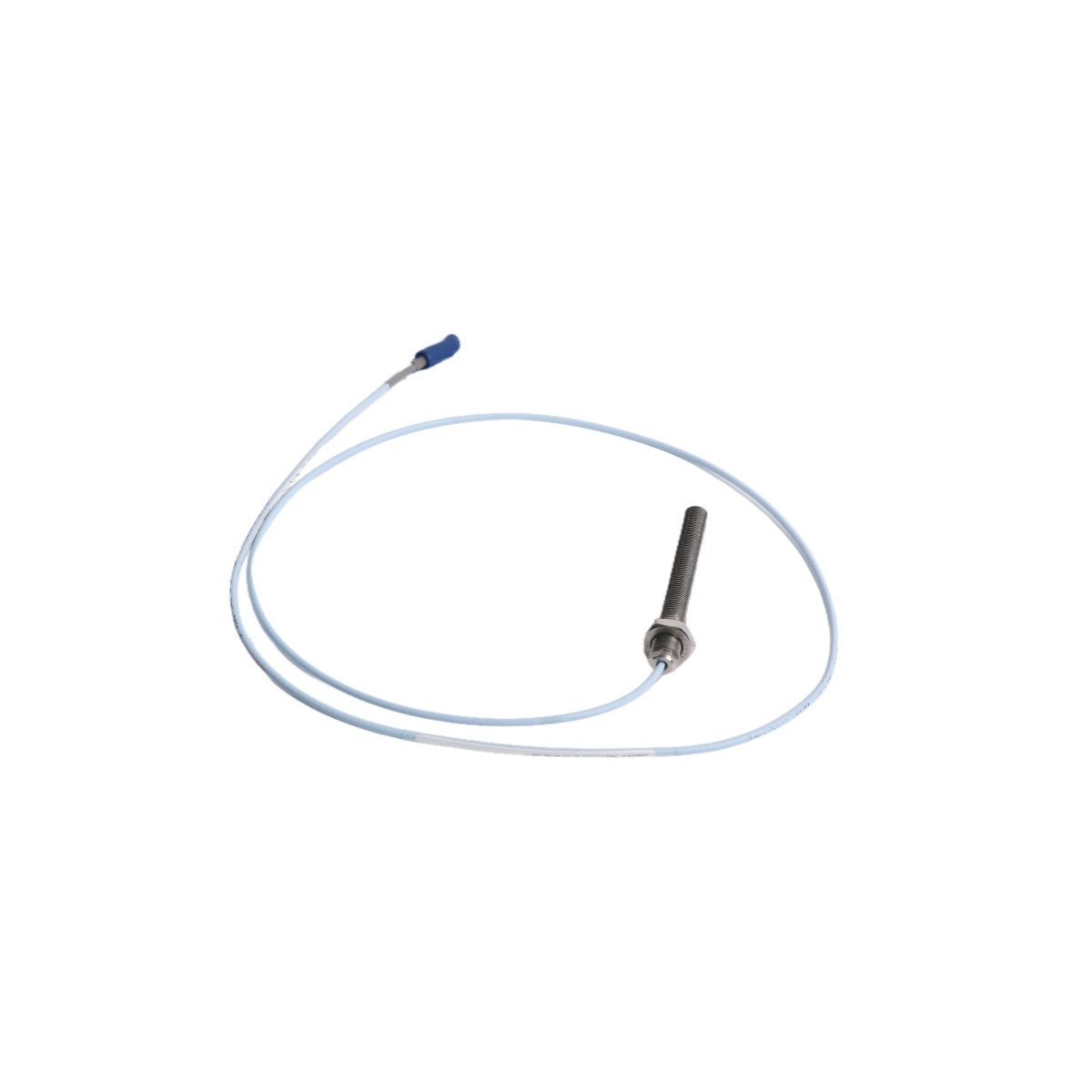

Configurado para la medición de vibración y desplazamiento de alta frecuencia en maquinaria rotativa, el Bently Nevada 330905-00-12-05-02-00 (sonda de proximidad 330905) proporciona la ejecución física directa de la transducción de señales basada en corrientes de Foucault dentro de las arquitecturas del sistema NSv.

Matriz de identificación de modelo

El número de pieza 330905-00-12-05-02-00 indica la configuración de hardware específica para el sistema transductor 3300 NSv de 5 mm:

• 330905: Sonda de proximidad 3300 NSv

• 00: Longitud sin rosca

• 12: Longitud total de la carcasa (120 mm)

• 05: Longitud total (0,5 m)

• 02: Opción de conector

• 00: Opción de aprobación de agencia

Especificaciones de hardware

Supervisión mecánica y rendimiento de la señal

El sistema 3300 NSv está diseñado para ejes de pequeño diámetro donde las sondas tradicionales de 8 mm están físicamente restringidas. La escala de la sonda de corriente de Foucault está optimizada para la geometría de la punta más pequeña, lo que requiere una validación precisa del voltaje de espacio. Los espacios objetivo generalmente se centran en -10 VCC para mantener una respuesta lineal durante el análisis de vibración del eje. Para garantizar datos precisos de la dinámica del rotor, los instaladores deben implementar la supresión de diafonía manteniendo distancias físicas específicas entre sondas adyacentes en conjuntos de monitoreo multiaxiales.

Información para pedidos

• 1 sonda de proximidad NSv 330905

• 1 protector de rosca del conector

• Hoja resumen de datos técnicos e instalación

Procedimientos de instalación en campo

• Montaje mecánico: Asegure el cuerpo de la sonda con la contratuerca provista. Aplique el par adecuado para garantizar que la sonda permanezca fija durante el funcionamiento con alta vibración.

• Conexión a tierra eléctrica: Termine el blindaje de la sonda en la tierra común del rack del sistema de monitoreo para eliminar los bucles de tierra.

• Verificación de la señal: Utilice un voltímetro digital de alta impedancia para verificar el voltaje de espacio estático antes de la rotación de la máquina para garantizar que la sonda se encuentre dentro del rango operativo lineal.

• Integridad del cableado: Mantenga la separación entre el cableado de la señal y los conductos portadores de energía para evitar la inyección de ruido inductivo.

Envío y logística

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Los componentes se sellan en un embalaje industrial antiestático para evitar descargas electrostáticas (ESD) y daños mecánicos durante el tránsito.

Preguntas frecuentes

• ¿Qué objetivos materiales son compatibles? El sistema está calibrado para acero AISI 4140; otros materiales objetivo requieren curvas de calibración específicas del sitio.

• ¿Cuál es la sensibilidad de la sonda? La sensibilidad nominal es de 7,87 V/mm (200 mV/mil).

• ¿Con qué frecuencia se debe verificar la calibración? Verifique la calibración durante las paradas programadas de la máquina o si se detecta una desviación de la señal en el software de monitoreo.

• ¿Puede la sonda funcionar en entornos peligrosos? Sí, siempre que el sistema se instale de acuerdo con los requisitos de certificación de áreas peligrosas locales.

• ¿Qué cables de extensión son compatibles? Solo los cables de extensión de la serie 3300 NSv son compatibles con este sistema transductor.

• ¿Qué causa la inestabilidad del voltaje de espacio? La inestabilidad suele ser causada por daños en el cable, conexiones de terminales sueltas o interferencias electromagnéticas.

• ¿Cómo se verifica la salud de la sonda? La salud se verifica comprobando la continuidad coaxial y validando que el voltaje de salida se mantenga estable dentro de la ventana operativa lineal.

• ¿Cuál es la vida útil esperada? La vida útil está determinada por la exposición térmica ambiental y el estrés mecánico en la ubicación de montaje.
