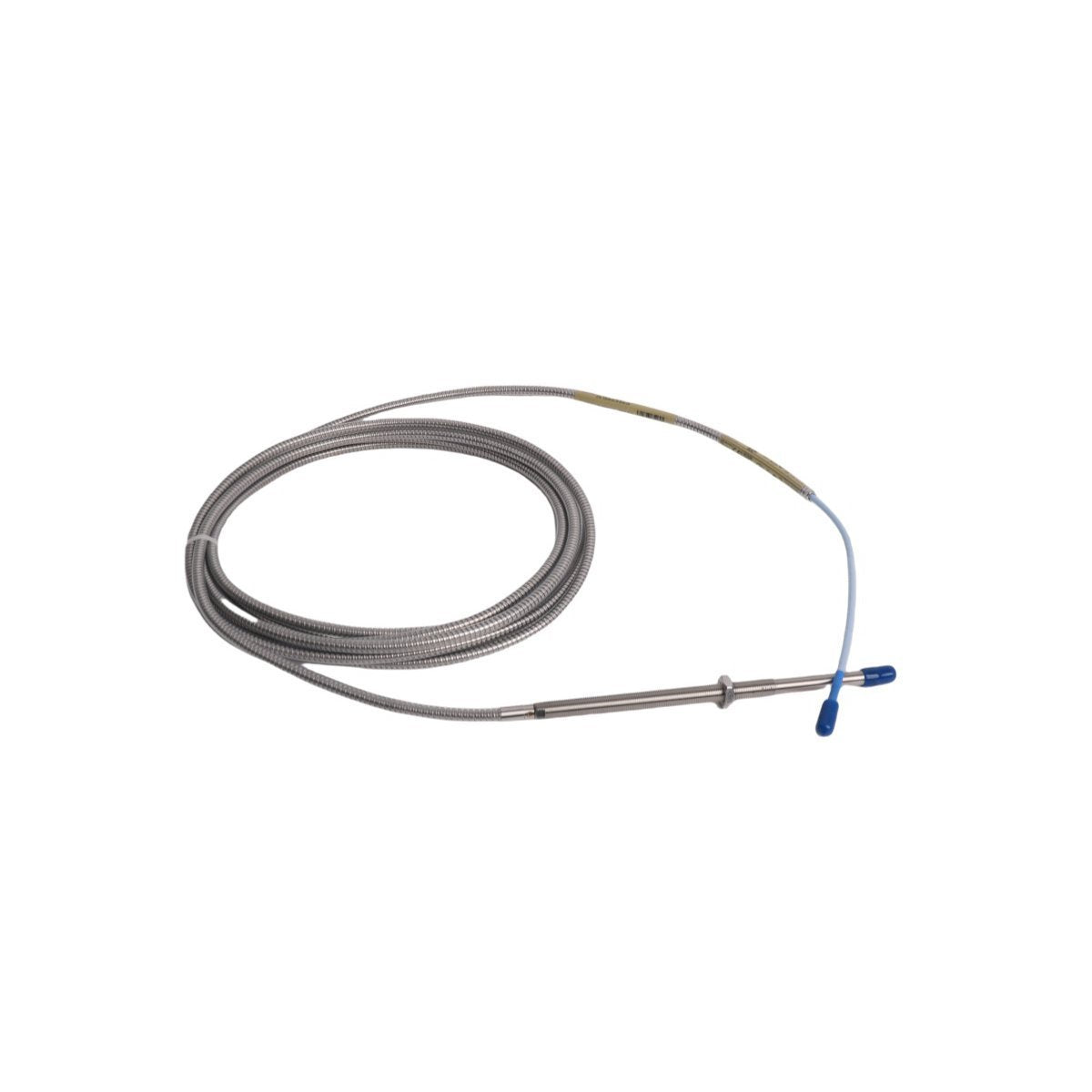

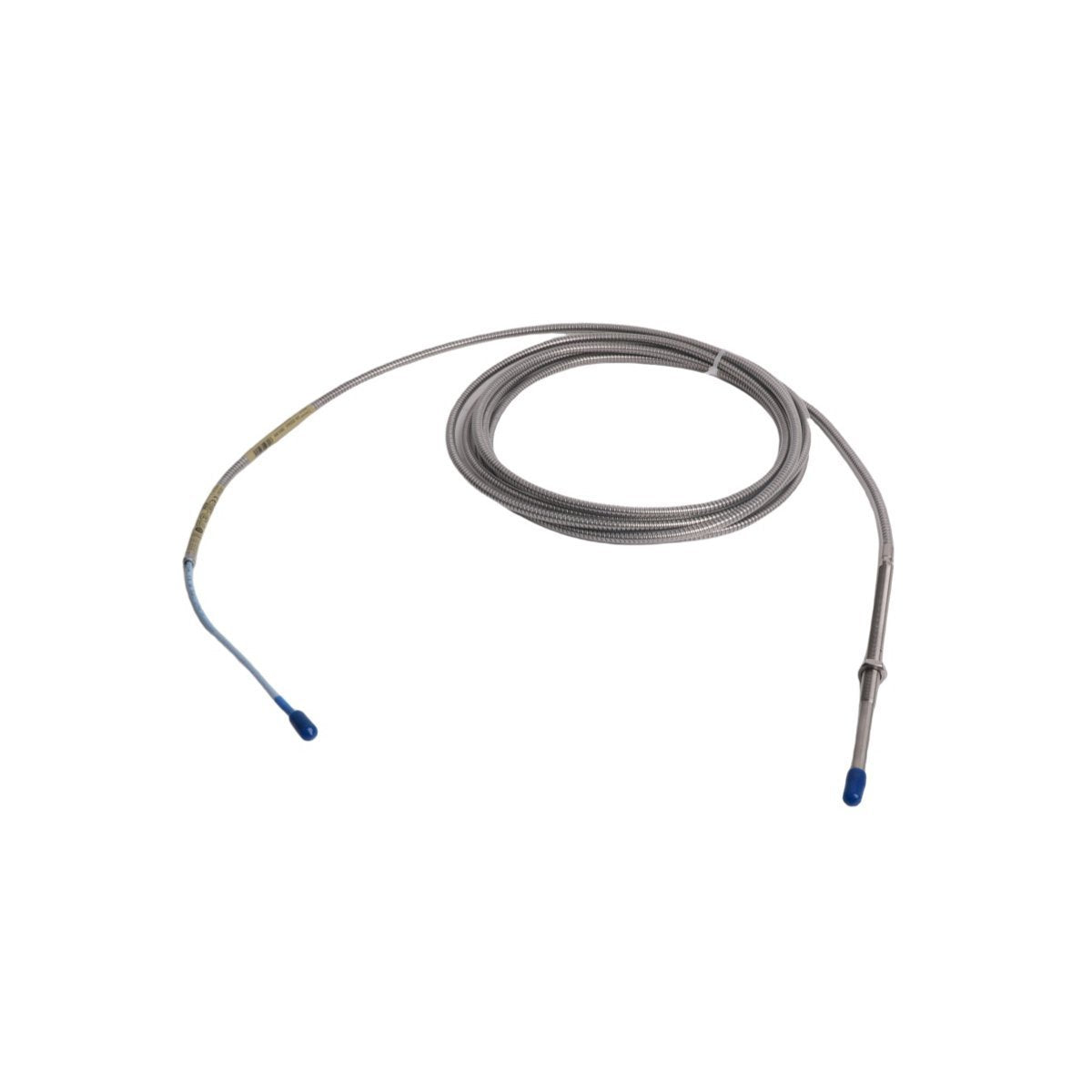

El Bently Nevada 330104-05-18-50-02-CN funciona como un componente de hardware dedicado para el procesamiento de desplazamiento por corrientes de Foucault sin contacto dentro de las plataformas 3300 XL de 8 mm. El conjunto de la sonda canaliza campos de radiofrecuencia (RF) de alta frecuencia para detectar huecos de distancia microscópicos entre la punta del sensor y el objetivo de la máquina giratoria observada.

Especificaciones del Hardware

Escalado de Sonda de Corrientes de Foucault y Calibración de Dinámica del Rotor

El 330104-05-18-50-02-CN requiere una calibración estricta que coincida con las configuraciones de escala de la sonda de corrientes de Foucault para garantizar una linealidad ininterrumpida en la ventana de seguimiento de 80 mils. La validación manual del voltaje del entrehierro (objetivos de -10 VCC) debe verificarse durante la parada de la máquina para alinear la cara del sensor dentro del centro de la pendiente de voltaje calibrada. El mantenimiento del ajuste estructural sobre el bucle eléctrico de 5,0 metros protege las líneas de recopilación de datos de la degradación de la impedancia, optimizando la supresión de la diafonía dentro de las carcasas de cojinetes de película de fluido abarrotadas donde ocurren observaciones densas de la dinámica del rotor.

Preguntas Frecuentes

P: ¿Qué atributos físicos están dictados por los códigos de opción específicos en este número de pieza?

R: Las opciones numéricas definen las métricas del cuerpo físico: 05 especifica la longitud de la caja sin rosca, 18 establece la longitud total de la caja, 50 establece la longitud total del sistema de 5,0 metros y 02-CN denota el conector ClickLoc integrado con las aprobaciones de seguridad regionales.

P: ¿Se puede combinar directamente la sonda de 5,0 metros con un sensor Proximitor con una clasificación de 9,0 metros?

R: No. La mezcla de longitudes de sistema introduce errores graves en el factor de escala. Una sonda con una longitud total de sistema de 5,0 metros debe interconectarse estrictamente con un núcleo de sensor Proximitor de 5,0 metros a juego para preservar la escala de salida de 200 mV/mil.

P: ¿Está diseñada esta sonda de proximidad para admitir el intercambio en caliente (hot-swapping) con el monitor encendido?

R: No. Desconectar o conectar la interfaz coaxial en miniatura ClickLoc mientras el circuito del controlador está energizado puede causar descargas estáticas que dañen la tarjeta rack TSI principal. Siempre aísle la alimentación antes de acoplar los conectores.

Pautas de Instalación en Campo

• Confirme que la pista de la máquina host está apagada y estática antes de intentar insertar la sonda.

• Mantenga distancias de separación estrictas alrededor de la punta de la sonda de 8 mm para evitar la interferencia de carga lateral de las paredes de los soportes mecánicos adyacentes.

• Evite exceder los valores máximos de torsión de instalación estructural especificados para roscas M10 durante el bloqueo de la contratuerca.

• Utilice anillos protectores de conducto flexible especializados sobre los segmentos de cable expuestos para mitigar el roce mecánico o los peligros de aplastamiento.

• Sujete la ruta de tierra del blindaje exterior del enlace del cable de extensión a la barra colectora de tierra de cobre principal dentro del contenedor de la caja de conexiones.

Contenido del Kit de Material

• 1 x Conjunto de Sonda de Proximidad 330104-05-18-50-02-CN

• 2 x Tuercas de Seguridad de Latón (M10 x 1 roscado)

• 1 x Cubierta Protectora de Conector ClickLoc

Envío y Manejo Protector

Cada conjunto de sonda se sella dentro de un embalaje industrial antiestático pesado para anular los vectores de avería física y ESD durante el tránsito. Los envíos finales por vía aérea mantienen ventanas de seguimiento de cumplimiento logístico estándar entre 2 y 7 días cuando el pago finaliza a través de los centros de mensajería certificados de DHL/FEDEX/UPS.
