Descripción general del producto

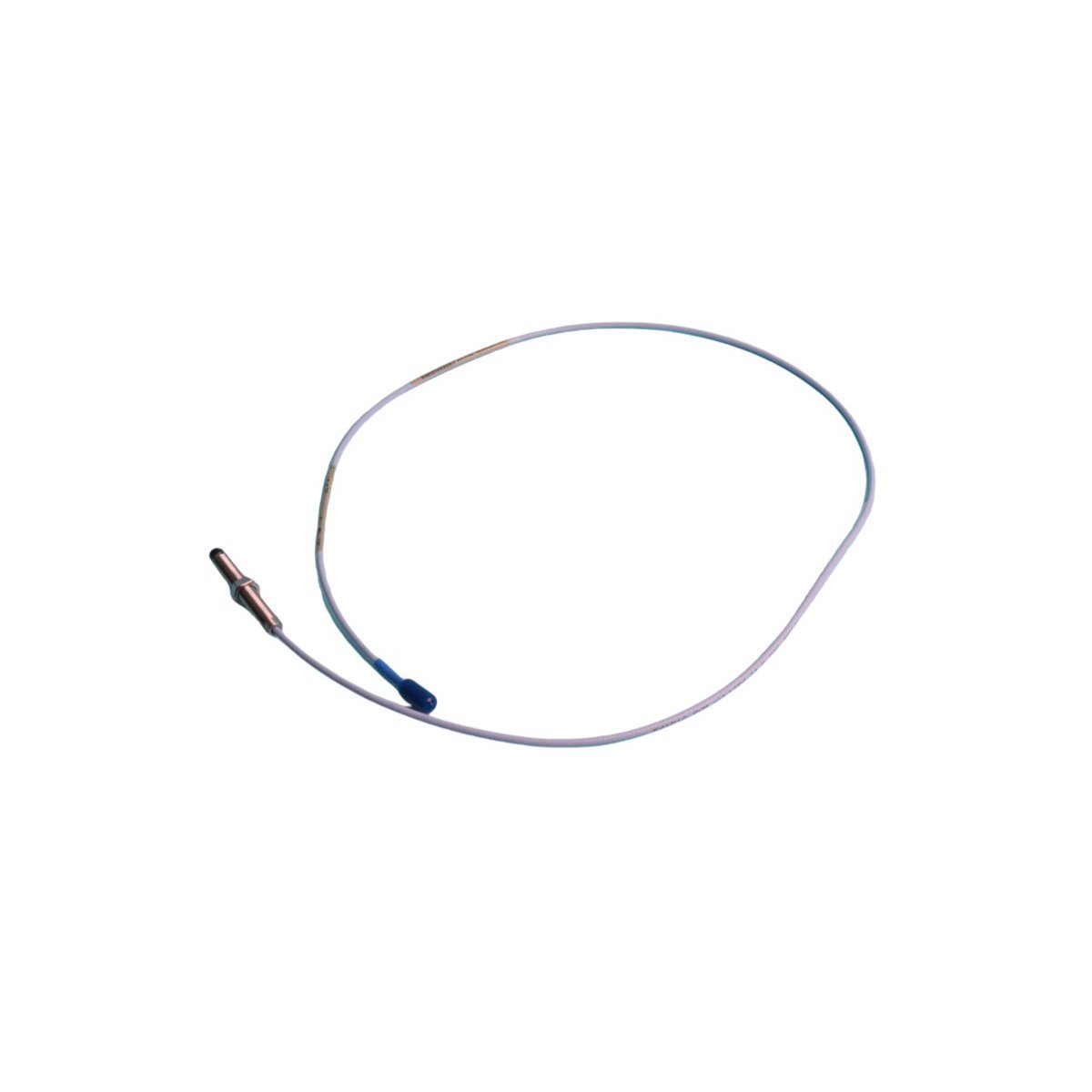

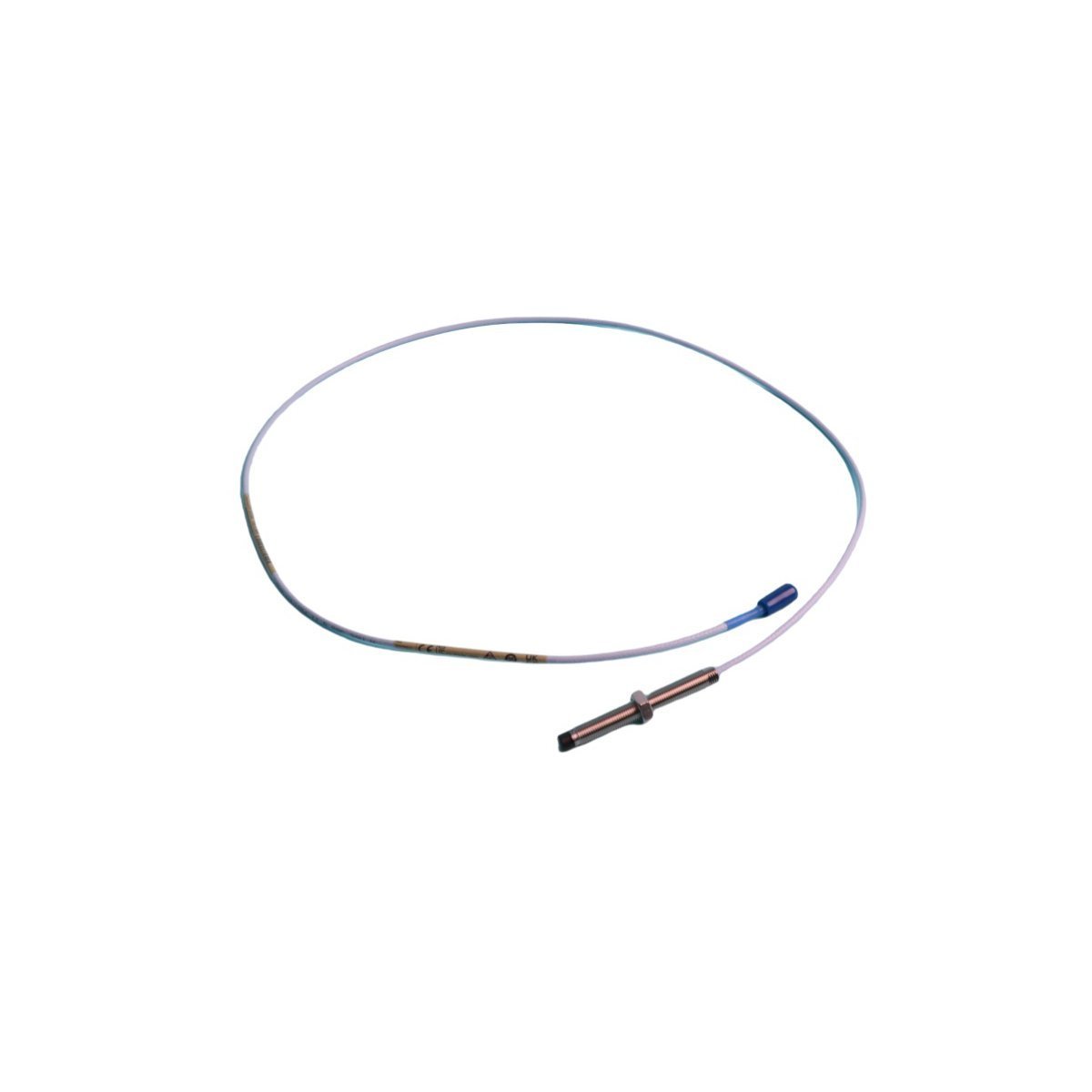

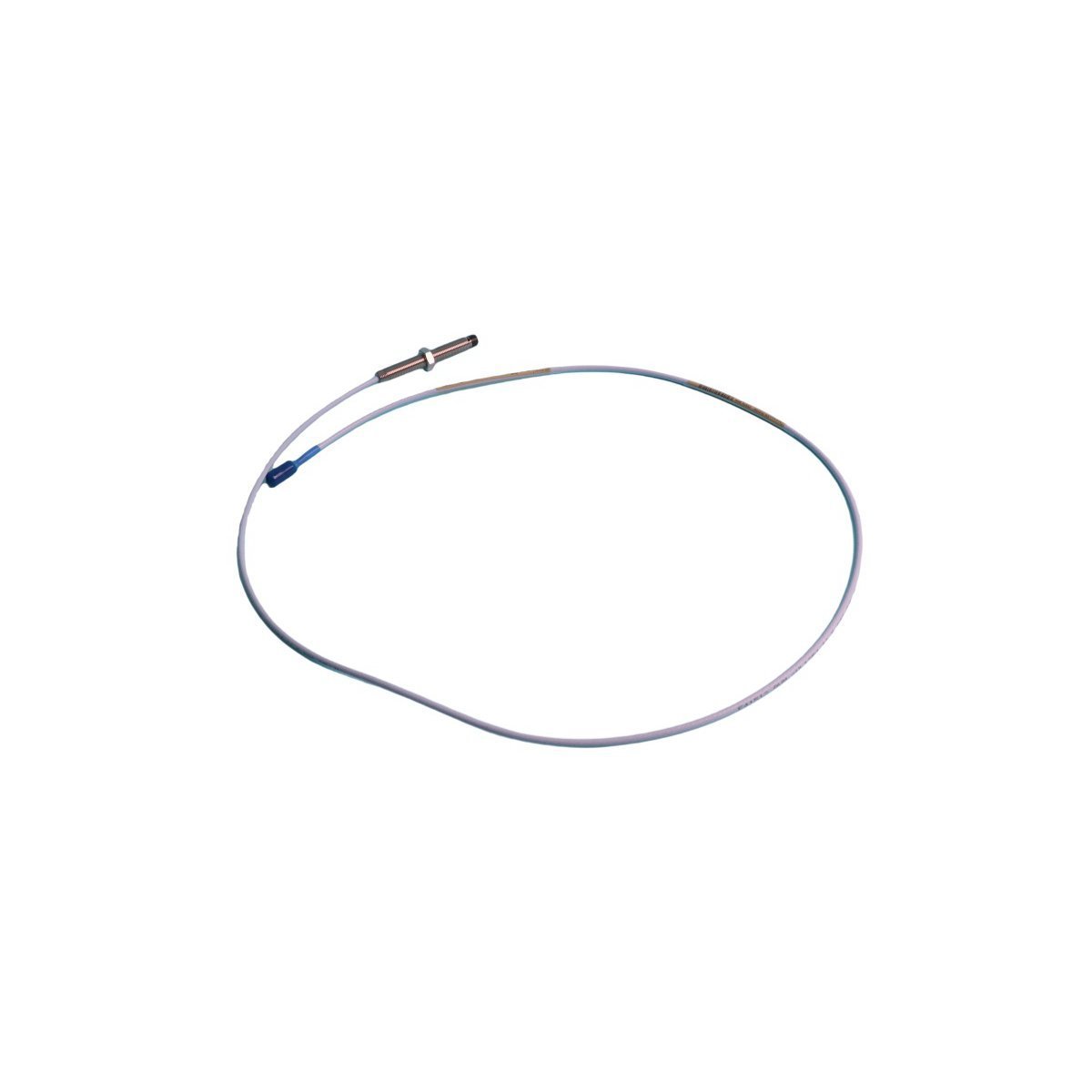

La Bently Nevada 330101-00-25-10-02-00 es una sonda de proximidad de 8 mm de alta precisión, que sirve como componente de detección fundamental dentro del sistema de transductores 3300 XL. Ampliamente reconocida en el sector de la turbomaquinaria por su durabilidad y precisión de medición, esta sonda está diseñada para monitorear parámetros críticos en equipos rotatorios, incluyendo la vibración radial del eje, la posición de empuje axial y la velocidad de rotación. Utilizando tecnología de corrientes de Foucault, la sonda genera una señal portadora de alta frecuencia que induce corrientes en el eje monitoreado, permitiendo al sensor Proximitor calcular la distancia precisa entre la punta del transductor y el objetivo metálico.

Diseñada para operar en entornos industriales exigentes, la 330101-00-25-10-02-00 cumple con las estrictas normas API 670, asegurando la fiabilidad en aplicaciones de servicio continuo. La sonda presenta el diseño avanzado TipLoc, que crea una unión química y mecánicamente robusta entre la punta de la sonda y la carcasa de acero inoxidable, evitando modos de falla como la separación de la punta incluso bajo ciclos térmicos severos o vibraciones armónicas intensas. Este transductor es una herramienta de diagnóstico indispensable para ingenieros que gestionan la salud de turbinas de vapor, compresores centrífugos y motores industriales, proporcionando los datos de señal brutos necesarios para un análisis de vibración sofisticado y enclavamientos de protección de máquinas.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330101-00-25-10-02-00 proporciona una especificación detallada de la configuración física y eléctrica del transductor:

• 330101: El número de modelo base para la sonda de proximidad de montaje estándar 3300 XL de 8 mm.

• 00: Indica 0 mm de longitud sin rosca, lo que significa que la sonda está completamente roscada hasta la base del conector.

• 25: Especifica una longitud de caja de 25 mm.

• 10: Denota una longitud total del sistema de 1.0 metro.

• 02: Especifica el tipo de conector estándar y la configuración del hardware de montaje.

• 00: Representa el nivel de aprobación de agencia estándar para aplicaciones industriales en áreas seguras.

Aplicaciones típicas

La sonda 330101-00-25-10-02-00 es un instrumento principal para diversas tareas de monitoreo:

• Turbinas de vapor y gas: Monitoreo de vibraciones radiales en los cojinetes para evitar el contacto rotor-estator.

• Compresores centrífugos: Proporciona datos críticos de posición axial para monitorear el desgaste del cojinete de empuje.

• Cajas de engranajes industriales: Detección de vibraciones de engranajes y problemas de alineación.

• Grandes generadores eléctricos: Asegura la estabilidad del rotor y monitorea los desequilibrios dinámicos.

• Bombas de alta velocidad: Proporciona señales de desplazamiento en tiempo real para software de diagnóstico de mantenimiento predictivo.

Compatibilidad del sistema

Esta sonda es totalmente compatible con el sistema de transductores Bently Nevada 3300 XL:

• Sensores Proximitor: Compatible con sensores Proximitor 3300 XL de 8 mm calibrados para longitudes de sistema total de 1.0 m, 5.0 m o 9.0 m.

• Cables de extensión: Funciona perfectamente con los cables de extensión de la serie Bently Nevada 3300 XL.

• Hardware de monitoreo: Se integra directamente con los bastidores de monitoreo de vibraciones de las series 3500 y 3300 y los módulos TDI.

• Hardware de montaje: Compatible con los conjuntos de carcasa y soportes de sonda de proximidad estándar de Bently Nevada.

Protocolos de instalación

La instalación adecuada es esencial para mantener la integridad de la señal y la precisión del sistema:

• Roscado: Asegúrese de que el puerto de la máquina esté libre de residuos. Utilice selladores de rosca aprobados solo si es necesario, asegurando que se mantenga el contacto de tierra eléctrica.

• Verificación del espacio: Utilice un micrómetro de profundidad de precisión para lograr el espacio mecánico requerido (generalmente resultando en -10 VDC en la entrada del monitor).

• Alineación: Asegúrese de que la sonda esté montada perpendicularmente a la línea central del eje para mantener la linealidad en todo el rango de medición.

• Fijación: Utilice las contratuercas y arandelas de seguridad proporcionadas para evitar el movimiento inducido por la vibración. Evite el torque excesivo que pueda deformar la carcasa.

• Puesta a tierra: Fije la sonda a una vía de tierra de la máquina para asegurar un blindaje RFI/EMI óptimo del cable coaxial interno.

• Acoplamiento del conector: Asegúrese de que los conectores ClickLoc estén completamente insertados hasta que se sienta un "clic" táctil, asegurando una continuidad eléctrica positiva.

Ventajas del producto

• Cumplimiento API 670: Cumple con rigurosos estándares globales para la protección de máquinas y la precisión de la detección.

• Fiabilidad TipLoc: La unión mejorada entre la punta y el cuerpo de la sonda asegura una larga vida útil incluso en condiciones de altas temperaturas y vibraciones.

• Blindaje de alta calidad: La construcción coaxial avanzada minimiza el ruido, proporcionando una señal más limpia para herramientas de diagnóstico avanzadas.

• Resistencia ambiental: Construido con cables con cubierta de FEP y carcasas de acero inoxidable para resistir lubricantes agresivos y productos químicos de proceso.

• Intercambiabilidad: Diseñado como un reemplazo directo para las instalaciones 3300 XL existentes, minimizando el tiempo de inactividad de la configuración del sistema.

Información para pedidos

La sonda se suministra con todo el hardware de bloqueo necesario. Antes de finalizar su pedido, asegúrese de que la longitud total del sistema (1.0 metro) se alinee con la calibración de su sensor Proximitor, ya que la mezcla de longitudes de sistema comprometerá la precisión de la medición y el cumplimiento de la API. Cada unidad incluye un certificado de calibración que confirma la linealidad frente a un objetivo de acero estándar 4140.

Preguntas frecuentes

• ¿Puedo usar esta sonda con un Proximitor de la serie 3300 más antiguo?

  Aunque se puede conectar físicamente, la sonda 3300 XL está optimizada eléctricamente. La mezcla de componentes heredados y XL causará imprecisiones en la señal y no se recomienda.

• ¿Qué sucede si la punta de la sonda se raya o se daña?

  El daño físico a la punta cambia las características del campo de corrientes de Foucault. Una sonda dañada debe ser reemplazada para asegurar la fiabilidad de la medición.

• ¿En qué se diferencia esta sonda de una sonda blindada?

  Este modelo tiene un cable flexible estándar. Las sondas blindadas incluyen una manguera metálica protectora para el cable en entornos de alto abuso.

• ¿La longitud de 1.0 metro es ajustable en campo?

  No. El cable está calibrado de fábrica. Cortar o modificar la longitud del cable cambia la impedancia del sistema e invalida la calibración.

• ¿Por qué es crítica la distancia objetivo de -10 VDC?

  El punto de ajuste de -10 VDC asegura que el transductor opere en el centro de su rango lineal, proporcionando la máxima oscilación de señal para la detección de vibraciones.

• ¿Se puede usar esta sonda en materiales no magnéticos?

  La calibración de la sonda se basa en acero 4140. El uso de otros materiales (por ejemplo, latón, acero inoxidable) requiere un ajuste del factor de escala para mantener la precisión.

• ¿Cómo debo limpiar el conector si se ensucia de aceite?

  Desconecte la unidad y use un limpiador de contactos eléctricos de alta calidad. Asegúrese de que los pines de contacto estén completamente secos antes de volver a conectar al sistema.

• ¿Cómo verifico si la sonda funciona correctamente?

  Una sonda funcional emitirá un voltaje de CC estable (el voltaje de espacio) en los pines de prueba de entrada del monitor, lo que refleja la distancia al eje.

• ¿Esta sonda requiere mantenimiento?

  Las sondas generalmente no requieren mantenimiento. Se recomienda una inspección regular del cable, el conector y el voltaje de espacio durante las paradas programadas de la planta.

• ¿Qué es la aprobación de agencia "00"?

  Esto significa la versión estándar de la sonda para uso en áreas industriales no peligrosas. Siempre revise los protocolos de seguridad de su sitio con respecto a la zonificación de áreas peligrosas.
