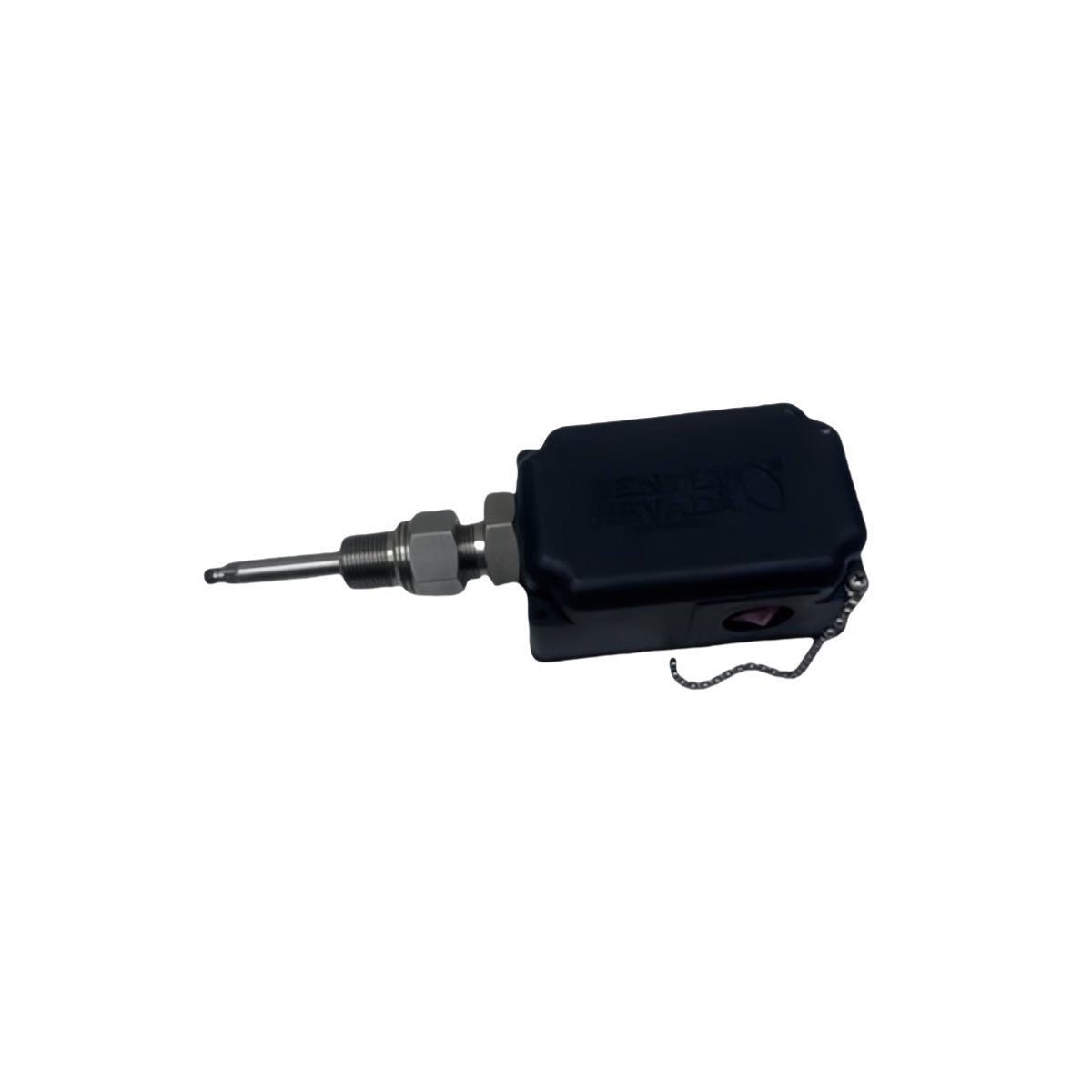

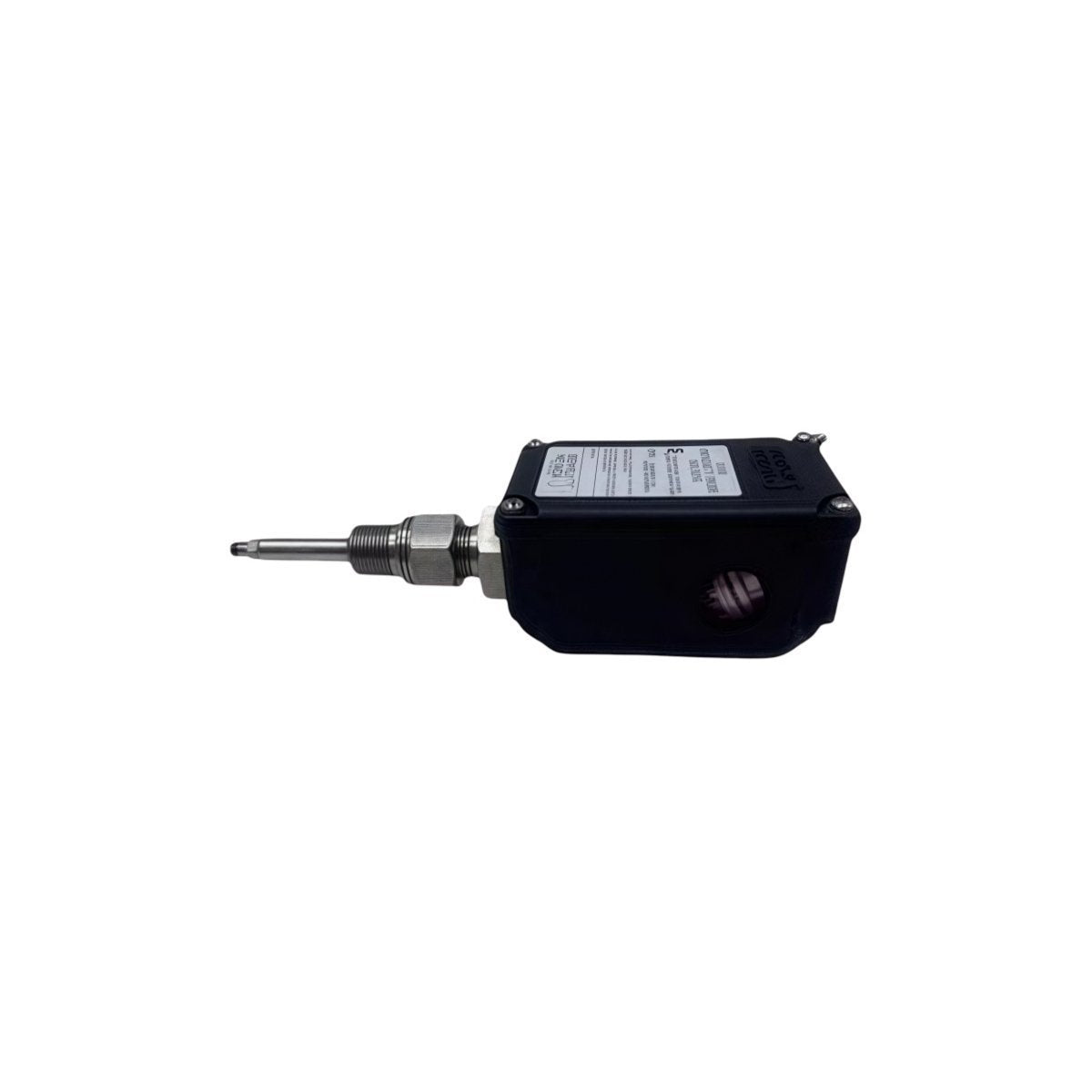

El Bently Nevada 32000-29-05-10-080-07-02 sirve como el conjunto primario de la carcasa de la sonda de proximidad 32000 utilizado para ejecutar la encapsulación mecánica y el posicionamiento externo en las plataformas de la serie 3300 XL. Esta configuración de hardware funciona como un blindaje ambiental sellado para un sensor de proximidad interno que rastrea la vibración radial dinámica del eje o las mediciones de referencia de fase del Keyphasor. Permite el acceso físico al barril de la sonda y al punto de conexión del cable de extensión desde fuera de la caja de la máquina, lo que permite que las tareas de calibración o reemplazo de la sonda se realicen sin exponer o deshabilitar los elementos de contorno internos de la caja de la máquina.

Asignación de nomenclatura de sufijo

• 32000: Base del conjunto de la carcasa de la sonda de proximidad métrica

• -29: Sonda 3300 XL de 8 mm equipada con un protector de conector de fábrica

• -05: 0,5 m (20 pulgadas) de longitud de cable de sensor integrado

• -10: Configuración de longitud de adaptador de separación de 100 mm

• -080: 80 mm de profundidad de penetración de la funda de la sonda interna

• -07: Un accesorio PG21 x M20 junto con dos tapones ciegos

• -02: Configuración de rosca de montaje de proceso de funda exterior 3/4-14 NPT

Especificaciones de funcionamiento del hardware

Validación de la dinámica del rotor y el voltaje de separación

Este conjunto de carcasa métrica proporciona un refuerzo físico rígido para preservar la precisión del posicionamiento del sensor bajo dinámicas extremas del rotor y perfiles de aceleración de la carcasa. El cuerpo principal de PPS reforzado con fibra conductora minimiza la vibración de la funda de alta frecuencia que podría inducir un error de medición en el bucle del transductor. Mantener la alineación coaxial sobre las roscas de la sonda métrica evita la desviación en las métricas de escala de la sonda de corriente de Foucault con el tiempo. Esta rigidez arquitectónica asegura una trayectoria de campo estable para la señal de RF, verificando una validación precisa del voltaje de separación dentro de la zona objetivo estándar de -10 VCC para bucles de seguimiento radial.

Consultas técnicas de ingeniería

P: ¿Cómo pueden los técnicos de campo ejecutar la validación del voltaje de separación sin romper la carcasa de la máquina?

R: Suelte los tornillos cautivos de la tapa de la carcasa para exponer la conexión del cable de extensión interno. Se puede conectar un multímetro digital de alta impedancia directamente a los pines de señal sin procesar para verificar el punto medio objetivo de -10 VCC sin introducir una fuga de vacío o presión en la caja del motor.

P: ¿Esta carcasa de plástico modular está clasificada para contener presiones de explosión internas?

R: No. El conjunto de la carcasa está diseñado para proporcionar protección ambiental que coincide solo con las especificaciones de entrada de agua NEMA 4X e IP66. No es un conjunto a prueba de explosiones. Para atmósferas de gas explosivas que requieren un diseño a prueba de explosiones, utilice las carcasas alternativas CA21000 o CA24701.

P: ¿Qué límites estructurales se aplican cuando se extienden las dimensiones de la opción métrica?

R: Cuando las dimensiones totales de la longitud combinada del adaptador de separación y la profundidad de penetración de la sonda superan los 305 mm (12 pulgadas), surgen riesgos de resonancia estructural dentro del conjunto de la funda. Esta condición requiere un soporte de sonda externo independiente o un conjunto de sello de aceite (número de pieza 37948-01) para eliminar la retroalimentación de vibración a la punta del sensor.

Procedimientos de montaje en campo

• Interconexión de roscas de proceso: Enrosque la funda exterior de acero inoxidable AISI 303 en el puerto de la carcasa de la máquina. Verifique que la carcasa de la máquina esté completamente asegurada al revestimiento del cojinete para bloquear las discrepancias de movimiento relativo. Asegure un mínimo de 5 roscas completas en la entrada NPT.

• Apriete de la tuerca de retención: Deslice la funda de la sonda interna a través del conjunto de montaje exterior y coloque la cara de la sonda a la distancia de separación mecánica correcta. Coloque la placa de retención debajo de la tuerca de retención primaria y apriete la tuerca a exactamente 29,4 Nm (260 in-lb).

• Sellado de conductos y puertos: Fije el accesorio de conducto PG21 x M20 a las líneas de enrutamiento de cables. Inserte los tapones ciegos metálicos suministrados en todos los puertos de entrada no utilizados en la carcasa base de plástico y apriete las tuercas de sujeción de los tapones a 0,5 Nm (5 in-lb) para bloquear la entrada de partículas.

Elementos del paquete de logística del pedido

• 1 x Carcasa del terminal principal de PPS conductivo 32000 Bently Nevada

• 1 x Sonda de proximidad de montaje inverso 3300 XL de 8 mm preinstalada con protector de conector (cable de 0,5 m)

• 1 x Adaptador de separación métrico y subconjunto de funda de sonda

• 2 x Tapones de sellado roscados con arandelas

• 1 x Conjunto de accesorio de conducto PG21 x M20
