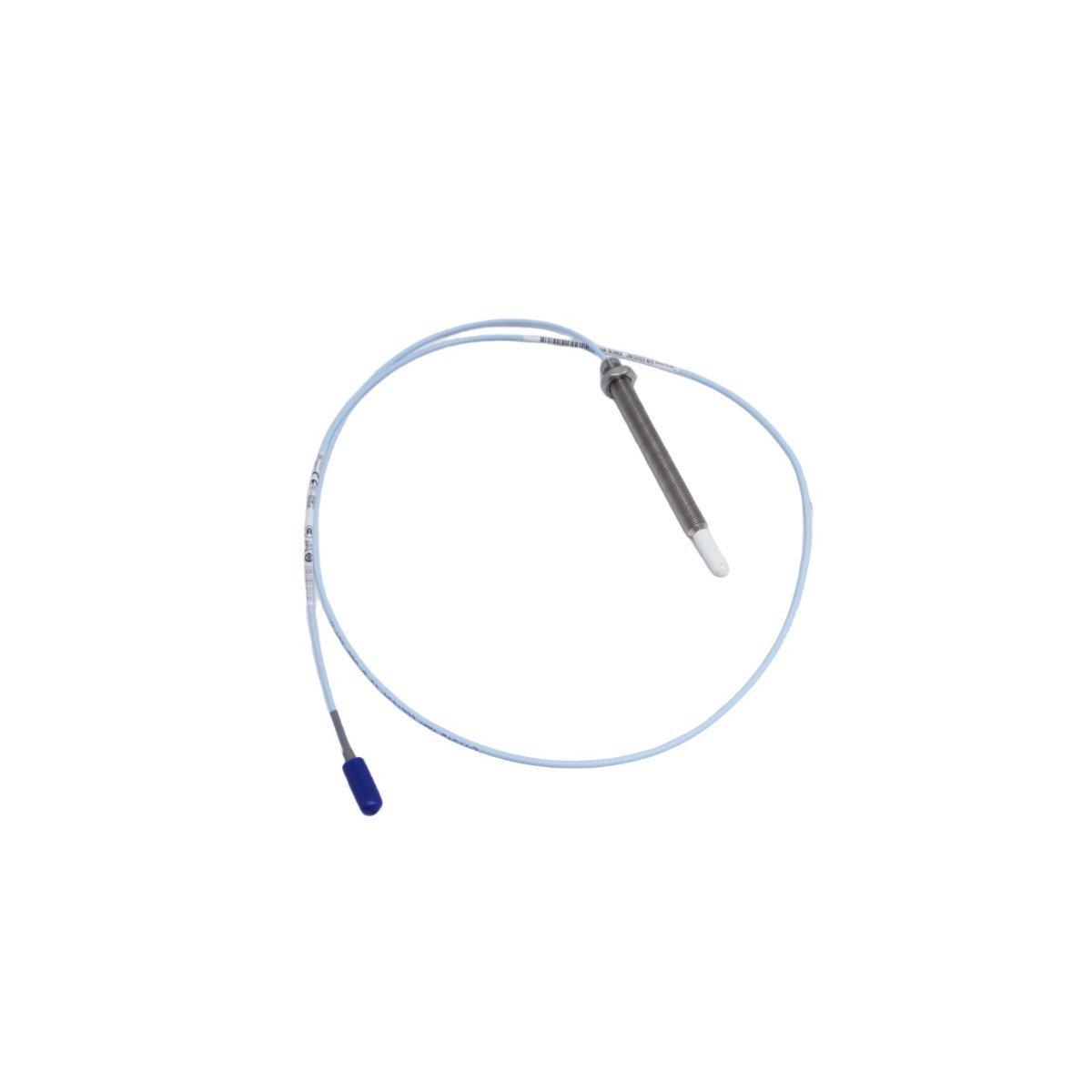

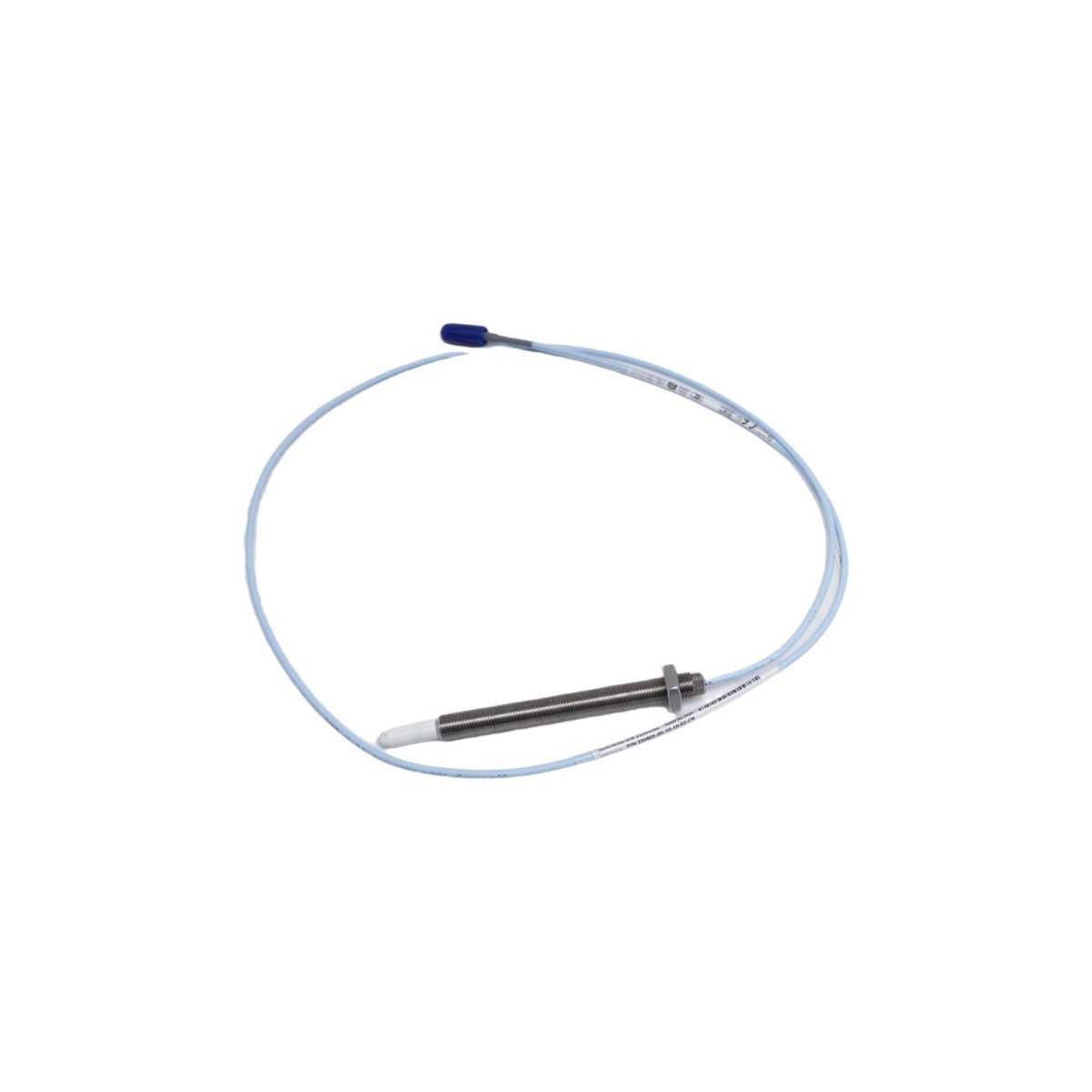

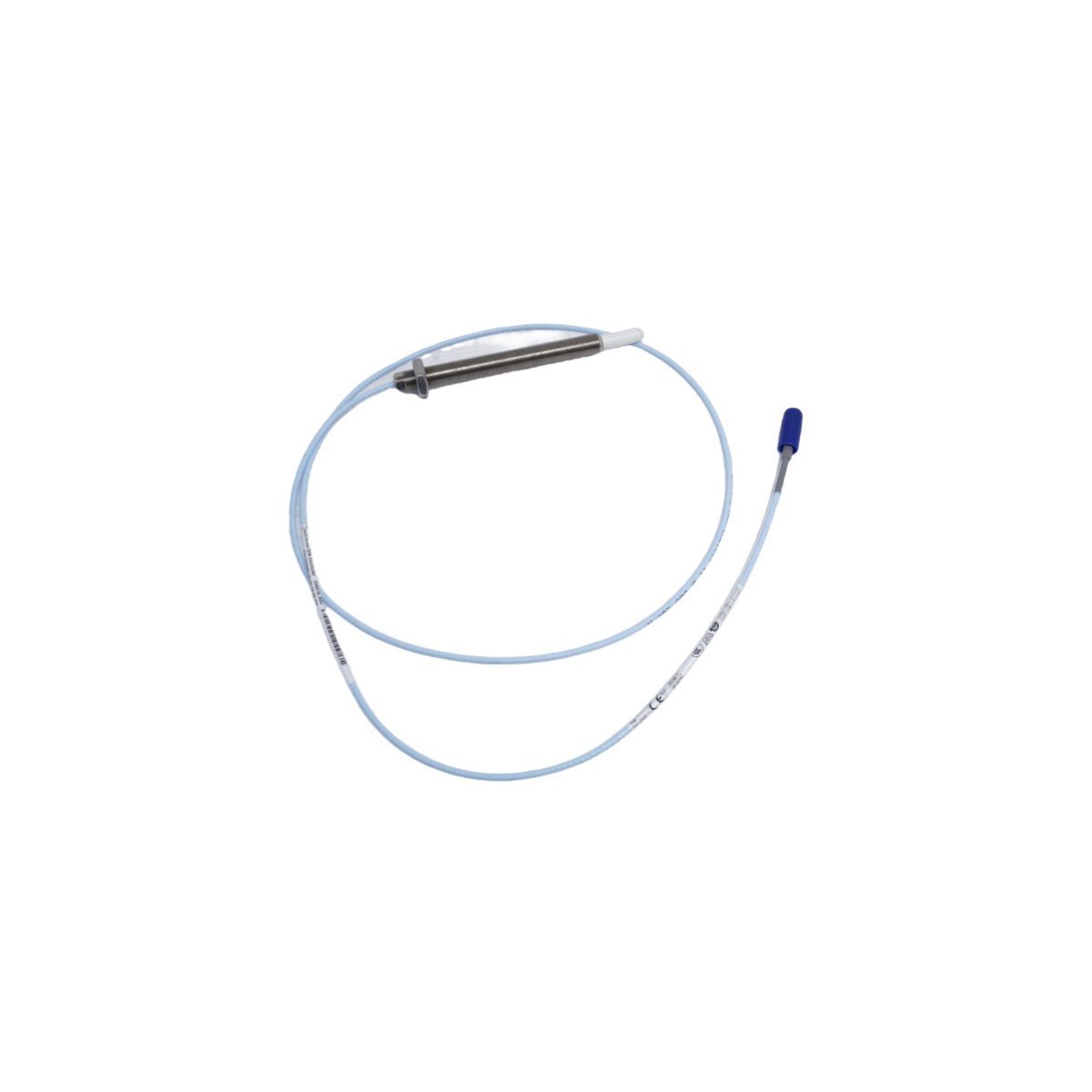

La Bently Nevada 330905-00-10-05-02-00, también catalogada como sonda de proximidad 330905, funciona como un componente de hardware dedicado para la medición de vibraciones y posiciones sin contacto dentro de las plataformas de monitorización 3300 NSv. Configuradas para la detección de desplazamientos de alta precisión, estas sondas utilizan un principio de transductor de corrientes de Foucault para rastrear el movimiento de la superficie del rotor en relación con la punta de la sonda. El dispositivo funciona dentro de una cadena de señales acopladas, lo que requiere un sensor Proximitor compatible para proporcionar excitación y demodulación. Ofrece una señal de salida proporcional a la distancia entre la punta de la sonda y el objetivo conductor observado, lo que facilita una monitorización precisa del comportamiento dinámico del eje.

Matriz de configuración

El 330905-00-10-05-02-00 es un componente modular definido por parámetros específicos configurados de fábrica:

• 00: Longitud sin rosca (0 mm)

• 10: Longitud total de la caja (100 mm)

• 05: Longitud total (5,0 m)

• 02: Tipo de conector (Conector coaxial en miniatura)

• 00: Aprobación de la agencia (No requerida)

Especificaciones de hardware

Monitorización mecánica y características TSI

La serie de sondas NSv está diseñada específicamente para aplicaciones de ejes de diámetro pequeño. La escala de la sonda de corriente de Foucault se calibra para proporcionar una salida lineal en relación con la distancia del entrehierro. Durante la instalación, se requiere la validación de la tensión del entrehierro para asegurar que la sonda esté posicionada dentro del rango de funcionamiento lineal especificado, que normalmente se dirige a -10 VCC cuando se centra en el entrehierro de rango medio. El análisis adecuado de la dinámica del rotor se basa en la integridad de la señal proporcionada por estas sondas, lo que requiere una estricta adherencia a las especificaciones de par de instalación para evitar la resonancia mecánica. La supresión de la diafonía se mantiene cumpliendo con los requisitos de espaciado mínimo entre sondas adyacentes para evitar la interferencia de frecuencia.

Información para pedidos

• Sonda de proximidad 330905 NSv

• Manual de instrucciones de instalación

• Tapa protectora de rosca (instalada)

• No incluye soportes de montaje ni contratuercas

Directrices de instalación en campo

• Ajuste del entrehierro: Utilice un calibre de galgas o un micrómetro calibrado para ajustar el entrehierro inicial; verifique la tensión final del entrehierro utilizando un multímetro digital en los terminales de salida del Proximitor.

• Especificaciones de par: Apriete la contratuerca de la sonda al par recomendado para garantizar la estabilidad mecánica y evitar que se afloje debido a la vibración de la maquinaria.

• Cableado: Pase el cable coaxial a través de conductos blindados siempre que sea posible; evite las curvas pronunciadas que superen el radio de curvatura mínimo del conjunto del cable coaxial.

• Conexión a tierra: Asegúrese de que la caja de la sonda mantenga la continuidad eléctrica con la caja de la máquina y verifique que el esquema general de conexión a tierra del sistema evita los bucles de tierra.

• Inspección: Examine la punta de la sonda en busca de signos de contacto físico o erosión antes de la instalación; verifique que la superficie del objetivo esté libre de residuos o defectos superficiales.

Preguntas frecuentes

• P: ¿Es esta sonda compatible con los Proximitors estándar 3300?

• R: No, la sonda 330905 NSv está diseñada específicamente para su uso con el sensor Proximitor 3300 NSv; no es intercambiable con los componentes estándar 3300 XL.

• P: ¿Cuál es el requisito de material objetivo?

• R: La sonda está diseñada para su uso con objetivos eléctricamente conductores, normalmente acero 4140; las desviaciones en la conductividad del material pueden requerir una recalibración del factor de escala.

• P: ¿Se puede acortar el cable de la sonda en el campo?

• R: No, la longitud del cable es una parte integral de la calibración del sistema; la modificación de la longitud alterará la impedancia e invalidará la precisión de la medición.

• P: ¿Cuál es el rango lineal máximo?

• R: El rango lineal es de aproximadamente 2,0 mm; verifique la curva de calibración específica proporcionada con la sonda para conocer los límites exactos del rango.

• P: ¿Cómo afecta la temperatura a la sonda?

• R: La sonda está clasificada para funcionar hasta 177 °C; las fluctuaciones significativas de temperatura pueden causar pequeños cambios en la tensión del entrehierro, lo que requiere compensación térmica si es necesario.

• P: ¿El conector es impermeable?

• R: El conector coaxial en miniatura no es impermeable; debe instalarse dentro de una carcasa protectora o caja de conexiones para evitar la entrada de humedad.

• P: ¿Cómo compruebo la salud de la sonda?

• R: Realice una verificación estática del entrehierro para asegurarse de que la tensión de salida esté dentro del rango lineal y supervise la señal de vibración para comprobar la consistencia del nivel de ruido.

• P: ¿Existen requisitos de espaciado de instalación específicos?

• R: Sí, consulte el manual de instalación para conocer los requisitos de distancia mínima entre sondas para evitar la interferencia de diafonía de las frecuencias de excitación.
