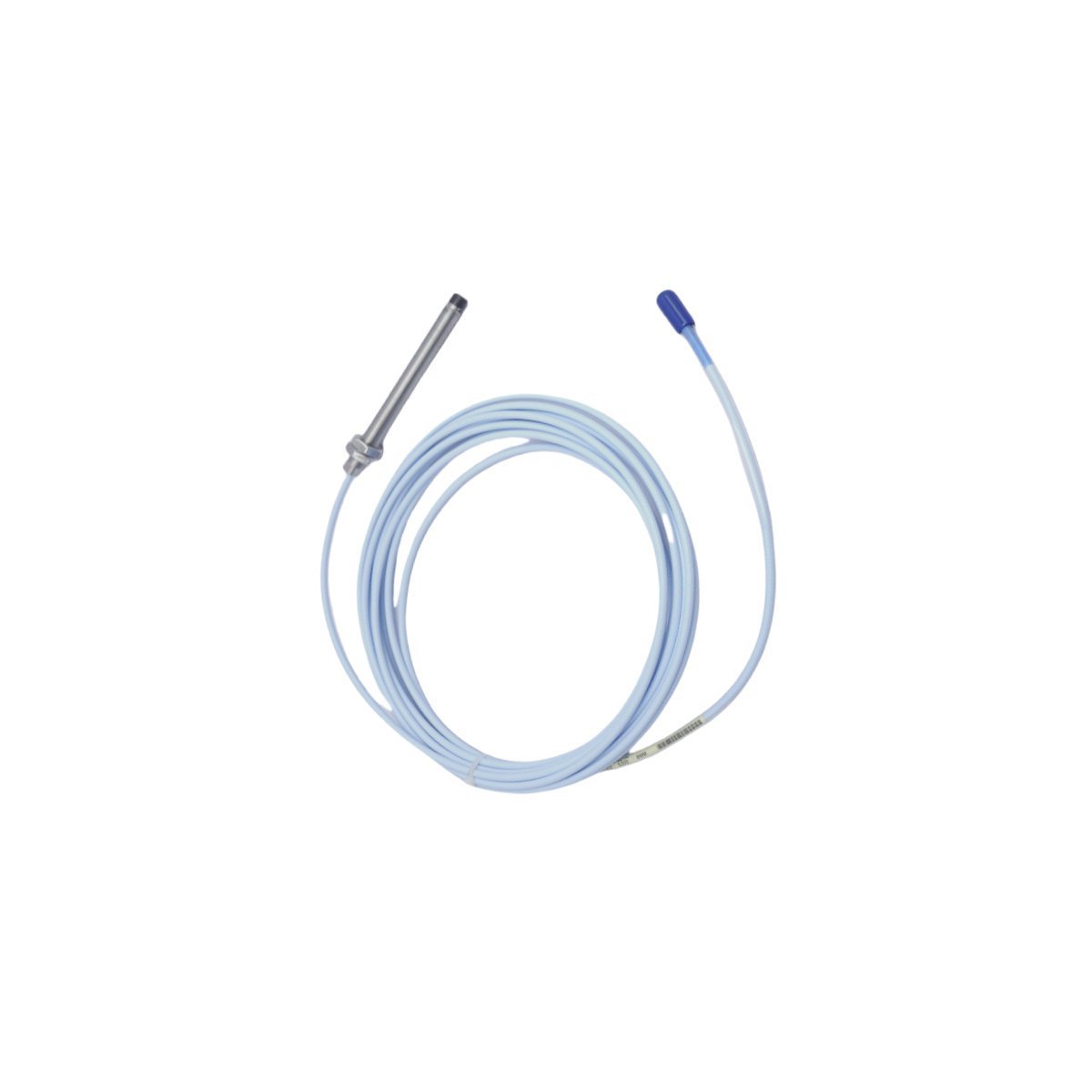

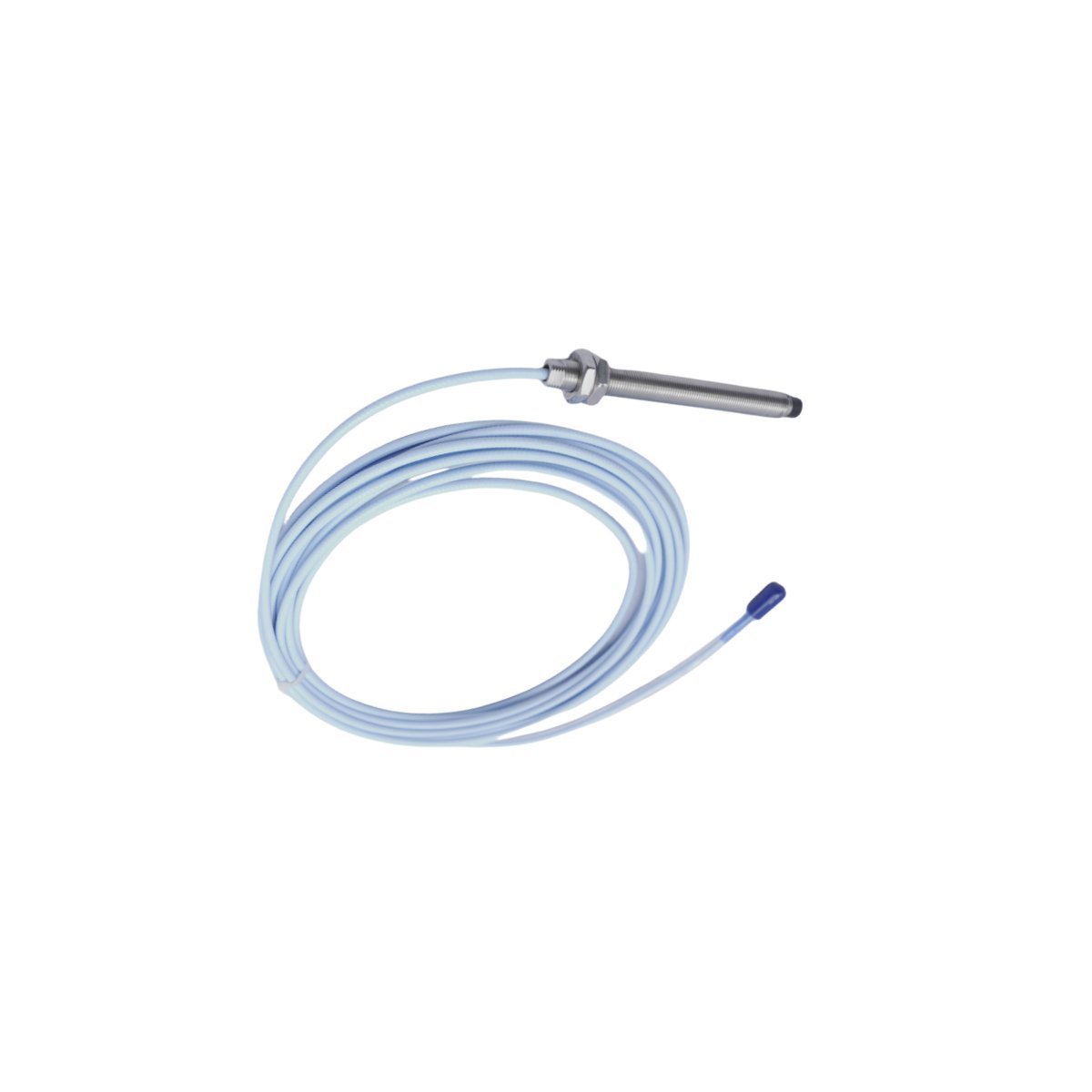

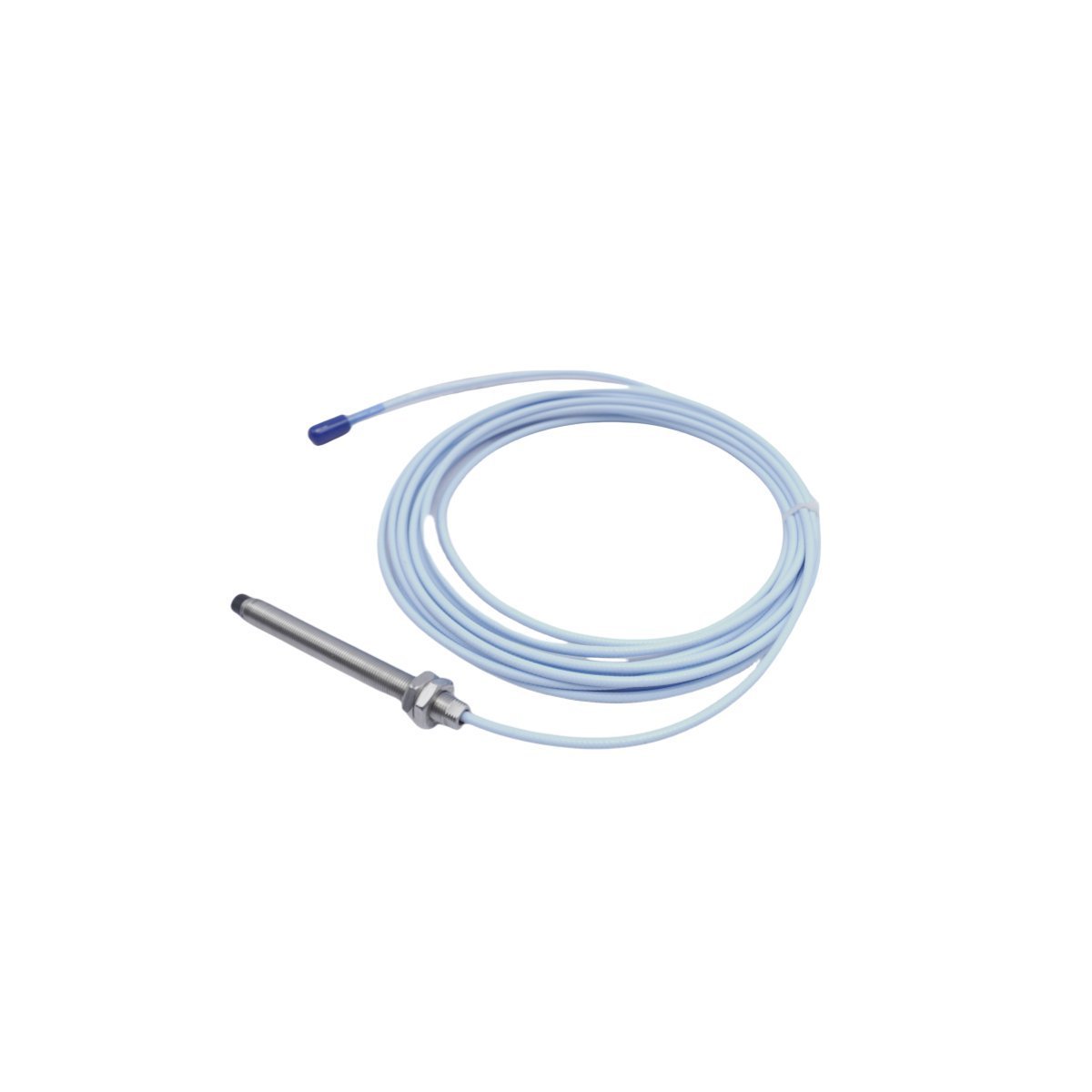

La Bently Nevada 330103-00-10-50-02-00, también catalogada como la sonda de proximidad de 8 mm 330103, funciona como un componente de hardware dedicado para mediciones de desplazamiento y vibración de ejes sin contacto dentro de las plataformas del sistema de monitoreo 3300 XL.

Matriz de configuración y mapeo de sufijos

El transductor 330103 es una sonda de corrientes de Foucault de 8 mm con una carcasa roscada de 3/8-24. El desglose del número de pieza es el siguiente:

• 00: Longitud sin rosca (0,0 pulgadas).

• 10: Longitud total de la carcasa (1,0 pulgada).

• 50: Longitud total del cable (5,0 metros).

• 02: Opción de conector (Miniatura coaxial ClickLoc, cable estándar).

• 00: Aprobación de agencia (Ninguna).

Especificaciones del hardware

Monitoreo de maquinaria y atributos técnicos de TSI

La sonda utiliza un campo de radiofrecuencia inductivo para detectar la superficie del eje objetivo, transmitiendo la señal a un sensor Proximitor para su escalado. Se requiere una validación precisa del voltaje de espacio, con un objetivo de -10 VDC para mantener la sensibilidad de 7,87 V/mm (200 mV/mil). El monitoreo óptimo de la dinámica del rotor depende de la estricta adhesión a las holguras del contrafuerte para lograr la supresión de la diafonía y eliminar la interferencia de la señal de los componentes adyacentes de la máquina. El sistema está calibrado para acero AISI 4140; las variaciones de material requieren ajustes específicos de sensibilidad.

Información de pedido

• 1 sonda de proximidad de 8 mm 330103-00-10-50-02-00

• 1 tuerca de bloqueo de acero inoxidable 3/8-24

• 1 juego de fundas protectoras de silicona para conectores

Pautas de instalación en campo

• Par mecánico:

  Asegúrese de que las tuercas de montaje estén apretadas a un máximo de 13,5 N·m (120 in-lb). Exceder este par puede dañar las roscas del transductor o la punta de la sonda.

• Cableado de señal:

  Dirija todos los cables coaxiales de la sonda a través de conductos metálicos conectados a tierra para proporcionar un blindaje eficaz contra el ruido electromagnético y los bucles de tierra.

• Asentamiento de la conexión:

  Los conectores ClickLoc requieren un proceso de asentamiento manual. Un clic audible confirma el contacto positivo; no use alicates para apretar el conjunto del conector.

• Restricciones térmicas:

  Verifique que el entorno de instalación se mantenga dentro del rango de temperatura de -51 °C a +177 °C para garantizar la precisión de la señal y la longevidad de la sonda.

Preguntas frecuentes

• ¿Esta sonda admite la posición estática y la vibración dinámica?

  Sí, la arquitectura de corrientes de Foucault permite la detección simultánea de la posición de la línea central del eje y las señales de vibración de alta frecuencia.

• ¿Esta sonda es compatible con todos los sensores 3300 XL Proximitor?

  Sí, los componentes del transductor 3300 XL están diseñados para una intercambiabilidad total, lo que permite el funcionamiento del sistema sin recalibración específica del sitio.

• ¿Cuál es el ajuste de espacio nominal recomendado?

  El espacio nominal objetivo es de 1,27 mm (50 mils) para mantener la sonda dentro del centro de su rango dinámico lineal de 2,0 mm.

• ¿Por qué es importante la especificación del material objetivo?

  La escala de corrientes de Foucault depende del material. El acero AISI 4140 es el estándar; las desviaciones en la conductividad o permeabilidad del objetivo alterarán la sensibilidad de salida.

• ¿Se puede intercambiar esta sonda en caliente?

  Las sondas se pueden reemplazar físicamente mientras la máquina está en funcionamiento, siempre que se omitan los puntos de ajuste de alarma del monitor asociado para evitar disparos de máquina innecesarios.

• ¿Qué sucede si la punta de la sonda toca el eje?

  El contacto entre la punta de la sonda y el eje provocará daños mecánicos en la punta de la sonda y, potencialmente, lecturas de señal erróneas o eventos de alarma.

• ¿Cómo se prueba la integridad de la sonda?

  La integridad se verifica confirmando el voltaje de espacio en el monitor e inspeccionando el cable coaxial para detectar continuidad y resistencia del blindaje.

• ¿Este modelo está certificado para áreas peligrosas?

  El sufijo -00 indica que no hay aprobaciones para áreas peligrosas. La instalación en atmósferas explosivas requiere modelos con clasificaciones ATEX o CSA válidas.
