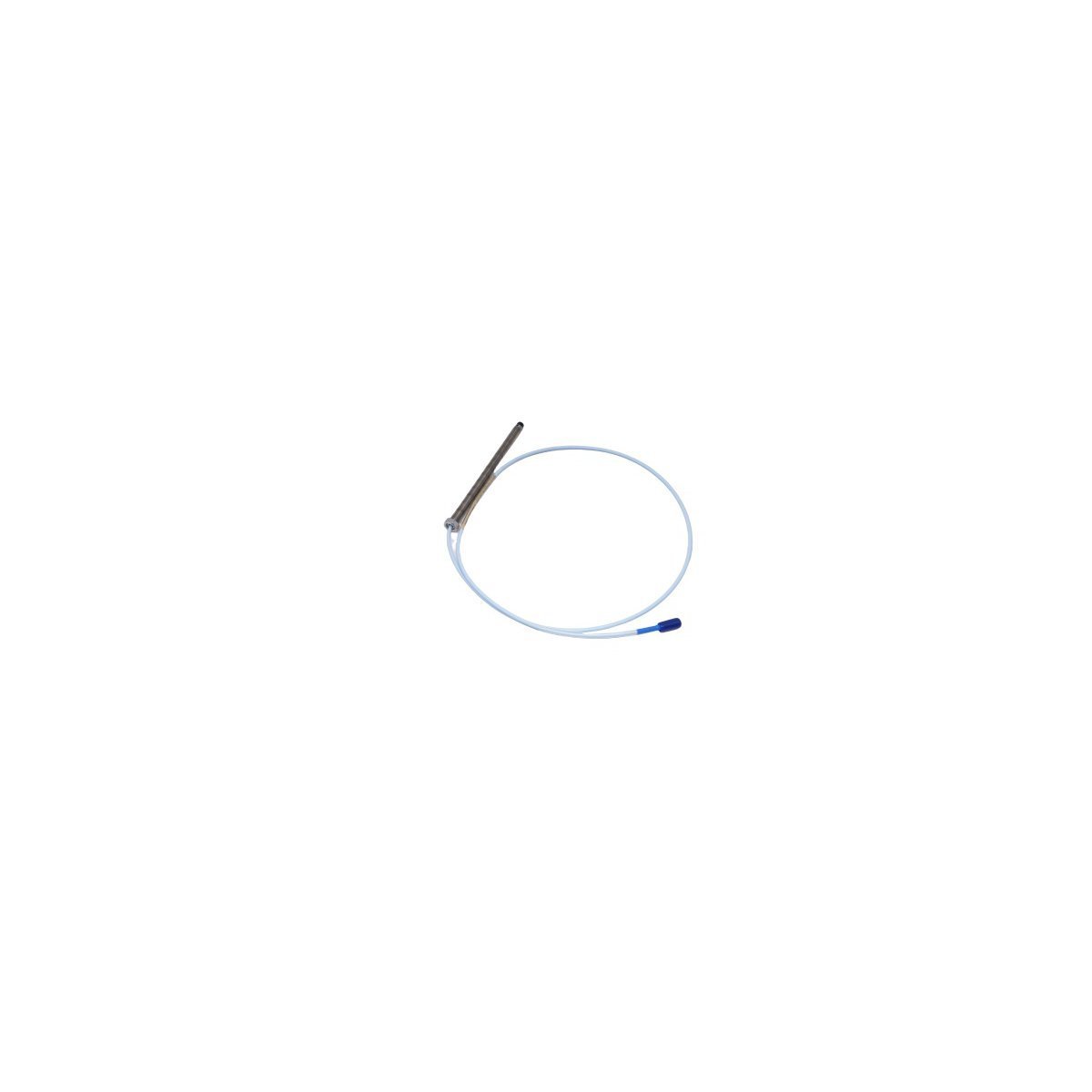

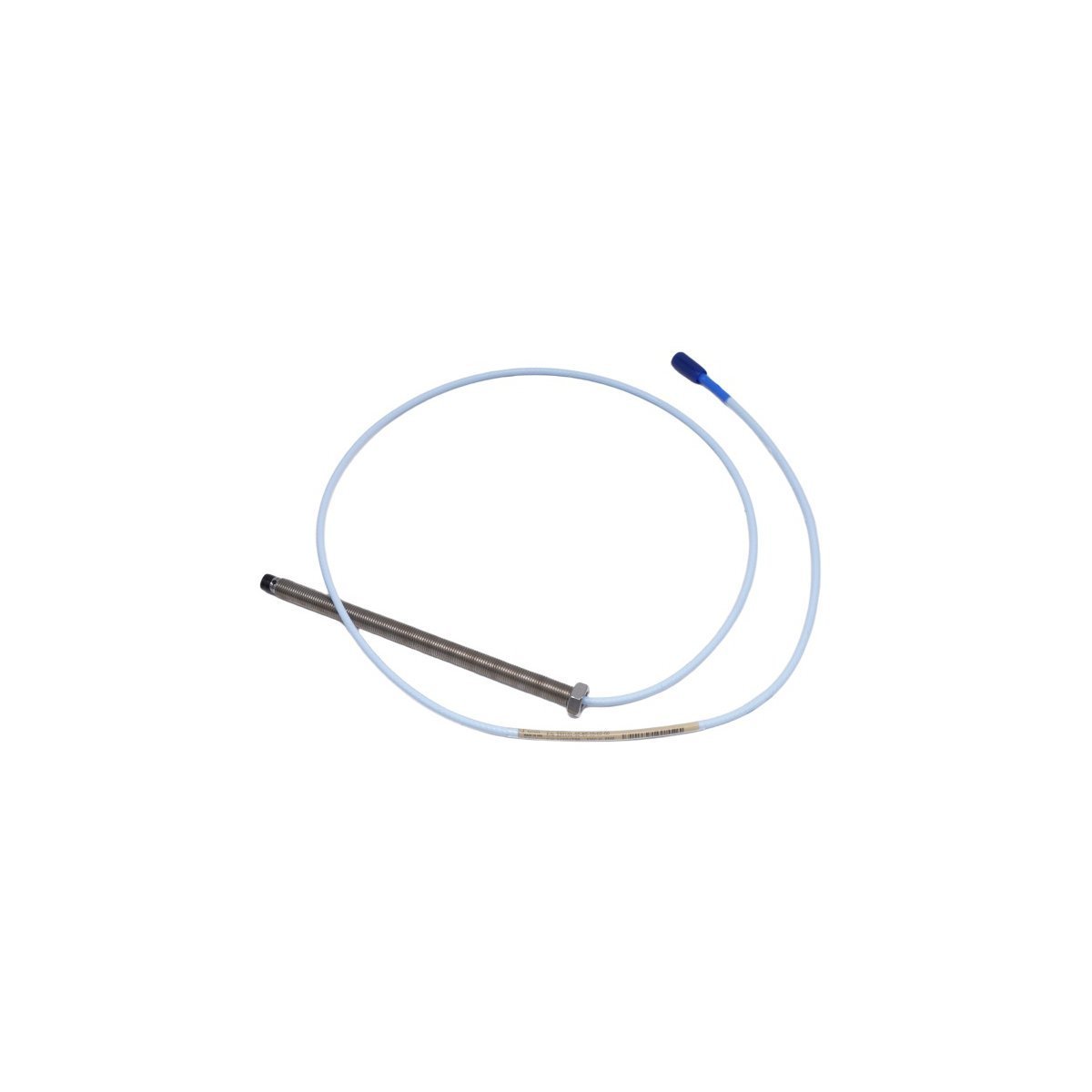

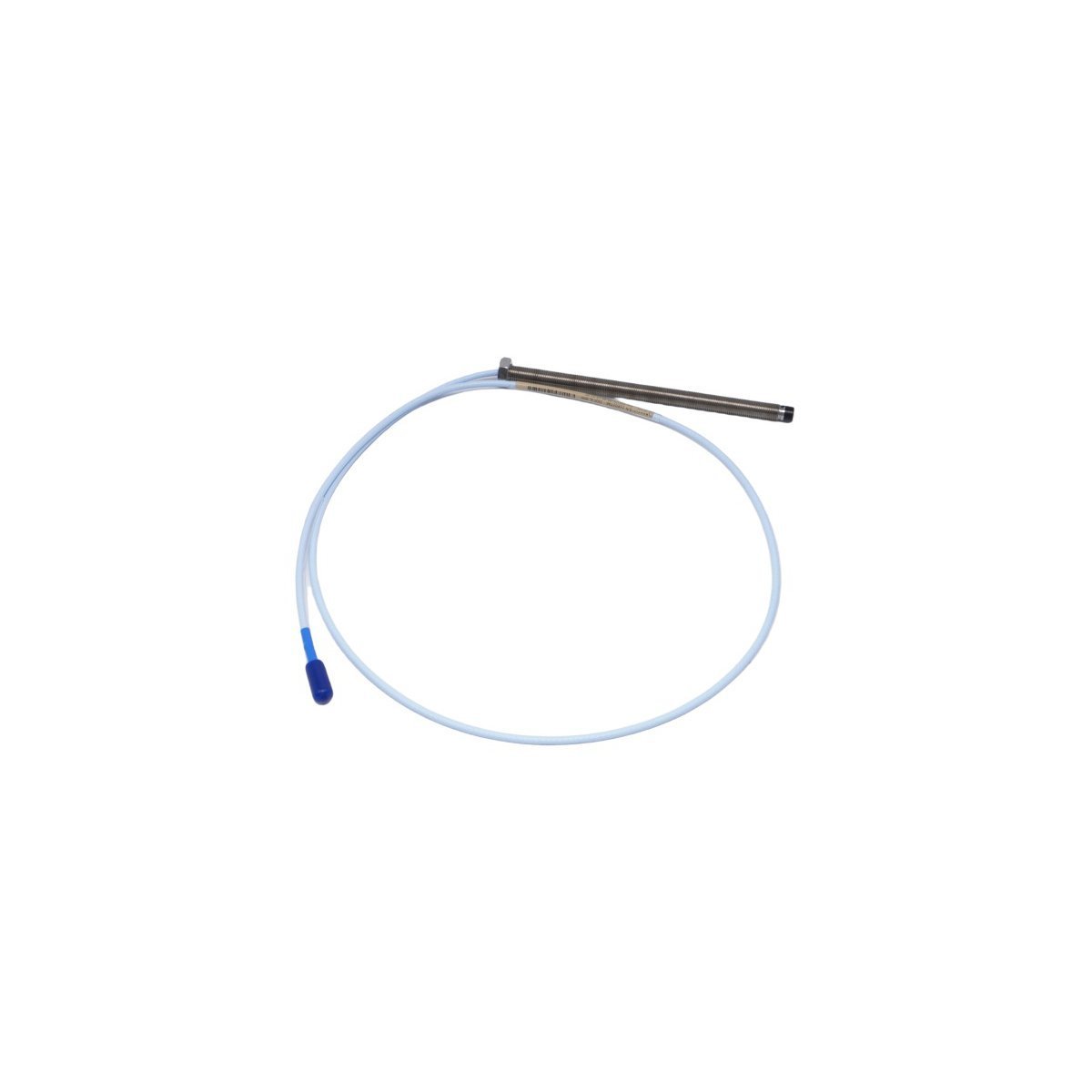

Configurada para la detección de desplazamiento en redes de protección de maquinaria rotatoria, la Bently Nevada 330101-00-60-10-02-00 (330101-00-60-10-02-00 Sonda de Proximidad) proporciona una ejecución física directa de la detección de señales de corriente de Foucault.

Desglose del Sufijo del Modelo

• 330101: Sonda de proximidad 3300 XL de 8 mm

• 00: Longitud sin rosca (0 mm)

• 60: Longitud total de la carcasa (60 mm)

• 10: Longitud total (1.0 m)

• 02: Tipo de conector (Coaxial en miniatura)

• 00: Aprobación de agencia (No requerida)

Especificaciones del Hardware

Monitoreo Mecánico e Integración TSI

Se requiere la calibración de la sonda de corriente de Foucault para mantener la linealidad de la salida en todo el rango de medición. La puesta en marcha en el sitio debe incluir la validación del voltaje de brecha, apuntando a -10 VCC en el punto medio del rango de operación lineal. Mantener la integridad de los datos de dinámica del rotor requiere una estricta supresión de la diafonía al adherirse a las distancias mínimas de separación de la sonda especificadas por el fabricante para evitar la interferencia de la señal portadora. El conjunto del transductor mantiene una alta fidelidad de la señal cuando está correctamente blindado y conectado a tierra de acuerdo con las prácticas de instrumentación estándar de la industria.

Información para pedidos

• 1 unidad de sonda de proximidad 330101-00-60-10-02-00

• 1 juego de tapas protectoras antipolvo para conectores

• 1 manual de instrucciones técnicas

Pautas de Instalación en Campo

• Montaje: Instale la sonda en un soporte rígido, asegurándose de que las contratuercas estén apretadas para evitar el movimiento debido a la vibración.

• Puesta a tierra: Asegure el aislamiento eléctrico de la carcasa de la sonda de la carcasa de la máquina, a menos que la topología específica del sitio requiera una conexión a tierra unida.

• Ruta de la señal: Dirija el cable coaxial a través de un conducto metálico para proporcionar blindaje contra el ruido electromagnético y protección física.

• Ajuste de la brecha: Calibre la brecha de aire con un calibrador de espesores y confirme que el voltaje de salida en el terminal del proximitor coincida con el objetivo de operación nominal.

Preguntas Frecuentes

• ¿Es compatible esta sonda con los cables de extensión estándar 3300 XL?

  Sí, la sonda 330101 está diseñada para integrarse con los cables de extensión 3300 XL siempre que la longitud del sistema coincida correctamente con la calibración del proximitor.

• ¿Cuál es el material objetivo estándar para esta sonda?

  La sonda está calibrada de fábrica para acero AISI 4140. El uso de otros materiales dará como resultado desviaciones de sensibilidad y requerirá calibración en campo.

• ¿Puede la punta de la sonda ser tocada físicamente por el eje giratorio?

  No. El contacto físico dañará la punta de la sonda e interrumpirá el campo de corriente de Foucault. Se debe mantener una brecha de aire adecuada durante todas las fases de operación.

• ¿Cómo se debe abordar el ruido de la señal durante la instalación?

  Verifique si hay bucles de tierra y asegúrese de que el blindaje coaxial esté intacto y conectado correctamente en toda la trayectoria de la señal hasta el monitor.

• ¿Cuál es la temperatura máxima de funcionamiento?

  La sonda está clasificada para funcionar hasta 177 °C. Operar más allá de este límite degradará los componentes internos y provocará una deriva o falla de la señal.

• ¿Son reparables en campo los pines del conector?

  No. El conector está engarzado de fábrica. Si el conector está dañado, se debe reemplazar todo el conjunto de la sonda y el cable para mantener los estándares de impedancia.

• ¿Requiere mantenimiento la sonda?

  La unidad es un conjunto sellado de estado sólido. Las inspecciones periódicas deben centrarse en la integridad del revestimiento del cable y la limpieza de los pines del conector.

• ¿Por qué es necesaria la verificación del voltaje de la brecha?

  La verificación del voltaje de la brecha asegura que la sonda esté operando dentro de la porción lineal de su curva de salida, garantizando datos precisos de vibración y posición.
