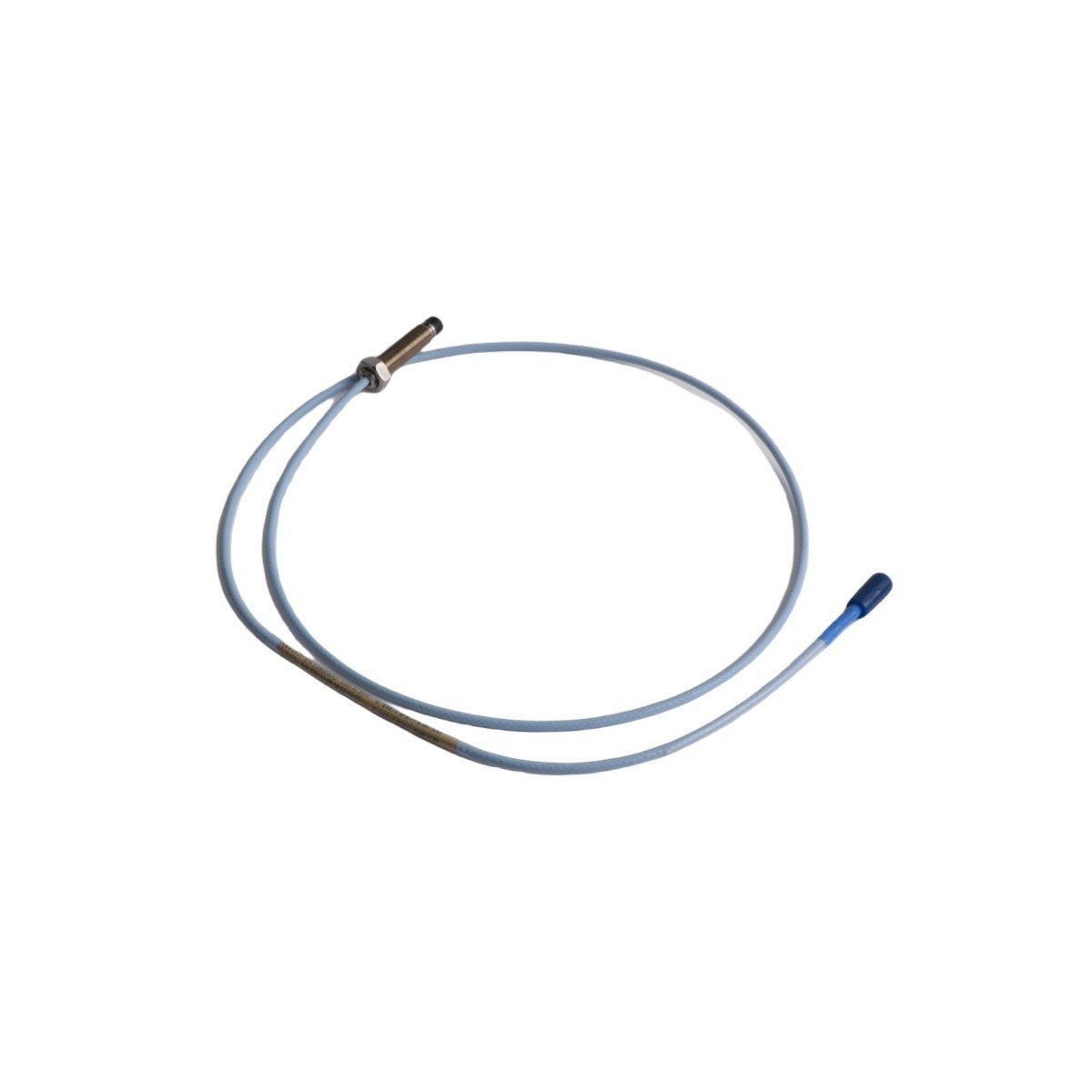

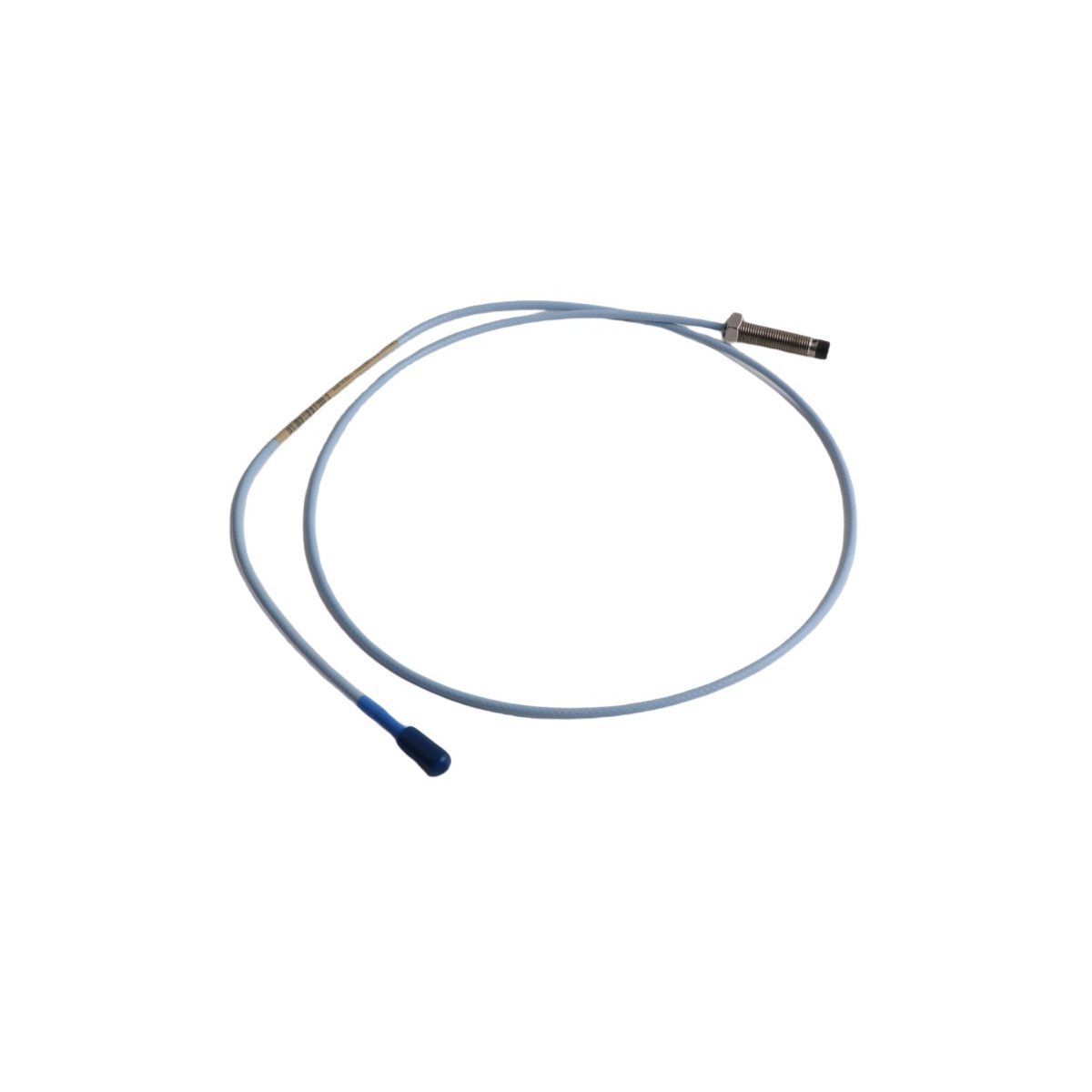

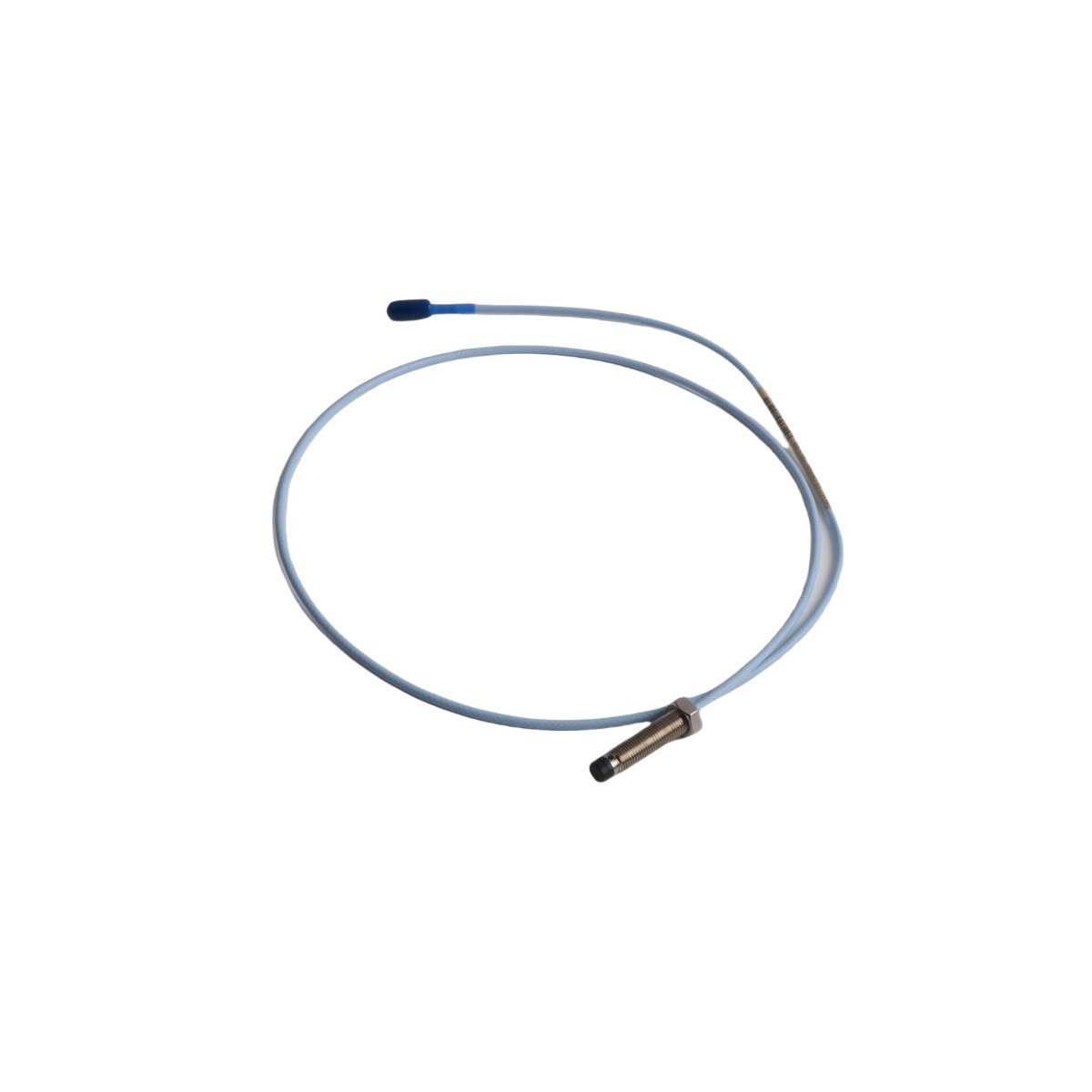

La Bently Nevada 330101-00-16-10-02-05, también catalogada como la sonda de proximidad 330101, funciona como un componente de hardware dedicado para la medición de vibraciones y desplazamientos sin contacto dentro de los sistemas de monitoreo 3300 XL.

Matriz de configuración

El número de pieza 330101-00-16-10-02-05 especifica una configuración que consta de un diámetro de punta de sonda de 8 mm, una longitud de cable de 1,6 metros, una rosca 3/8-24 UNF y una construcción de cable sin armadura. Este conjunto debe combinarse con un sensor Proximitor 3300 XL que esté calibrado a la longitud del sistema correspondiente para garantizar la coincidencia de impedancia eléctrica y una salida de señal precisa.

Especificaciones de hardware

Monitoreo mecánico e integridad de la señal

El monitoreo eficaz de la dinámica del rotor requiere una escala precisa de la sonda de corriente de Foucault. El transductor debe instalarse para mantener un voltaje de espacio nominal de -10 VCC, lo que posiciona el sensor en el punto medio de su rango de respuesta lineal. Para evitar errores de medición, deben observarse los protocolos de supresión de diafonía; esto implica mantener una separación física suficiente entre las sondas para evitar interferencias electromagnéticas entre campos osciladores adyacentes. La calibración está estandarizada para acero AISI 4140; las variaciones en la conductividad del material objetivo requieren el ajuste de la escala del transductor.

## Información de pedido

• 1x Sonda de proximidad 330101-00-16-10-02-05

• 1x Manual técnico de instalación

• 1x Tapa protectora de la punta de la sonda

• 1x Conjunto de tuerca de seguridad y junta tórica

Pautas de instalación en campo

• Alineación de montaje: Instale la sonda perpendicular a la superficie objetivo. Una desalineación angular que exceda los 5 grados degradará la linealidad de la medición.

• Acoplamiento de rosca: Verifique un mínimo de 5 acoplamientos de rosca completos para interfaces UNF para garantizar la estabilidad estructural contra vibraciones mecánicas.

• Límites de torque: Apriete la tuerca de seguridad a 5,1 N-m (45 in-lb). Evite la fuerza excesiva para evitar la deformación de la rosca interna o el daño de la punta de la sonda.

• Conexión a tierra: Mantenga la continuidad del blindaje a lo largo de la trayectoria del cable. No conecte a tierra el blindaje del cable en cajas de conexiones intermedias para evitar bucles de tierra.

• Coincidencia de Proximitor: Asegúrese de que la longitud total del sistema (sonda + cable de extensión) coincida con la longitud calibrada de fábrica del sensor Proximitor.

Preguntas frecuentes

• ¿Se puede utilizar esta sonda en áreas peligrosas? Sí, es compatible con sistemas intrínsecamente seguros cuando se instala de acuerdo con los planos de control aprobados por la agencia.

• ¿Cuál es el impacto de la modificación de la longitud del cable? La sonda y el cable de extensión se calibran como una unidad. La modificación de la longitud altera la impedancia eléctrica e invalida la precisión del sistema.

• ¿Puedo usar esta sonda con Proximitors de la serie 3300 más antiguos? No, las sondas 3300 XL están diseñadas específicamente para los sensores Proximitor 3300 XL; se producirán desajustes de impedancia con hardware más antiguo.

• ¿Cómo se protege la punta de la sonda durante el almacenamiento? Utilice la tapa protectora de plástico provista para evitar daños por impacto en la geometría sensible de la punta.

• ¿Puede la sonda medir objetivos no metálicos? No, el principio de corriente de Foucault se basa en la conductividad del material objetivo para generar la señal de desplazamiento.

• ¿Qué sucede si el espacio es demasiado pequeño? El contacto físico entre la punta de la sonda y el objetivo dará como resultado el recorte de la señal de salida y la posible destrucción de la punta de la sonda.

• ¿Cómo identifico un bucle de tierra? Inspeccione la salida del monitor en busca de ruido de alta frecuencia o interferencia de 50/60 Hz; asegúrese de que solo exista un punto de conexión a tierra para el blindaje de la señal.

• ¿Por qué se utiliza el objetivo de -10 VCC? Este voltaje representa el centro del rango de operación lineal, lo que proporciona el máximo margen de señal para los picos de vibración.
