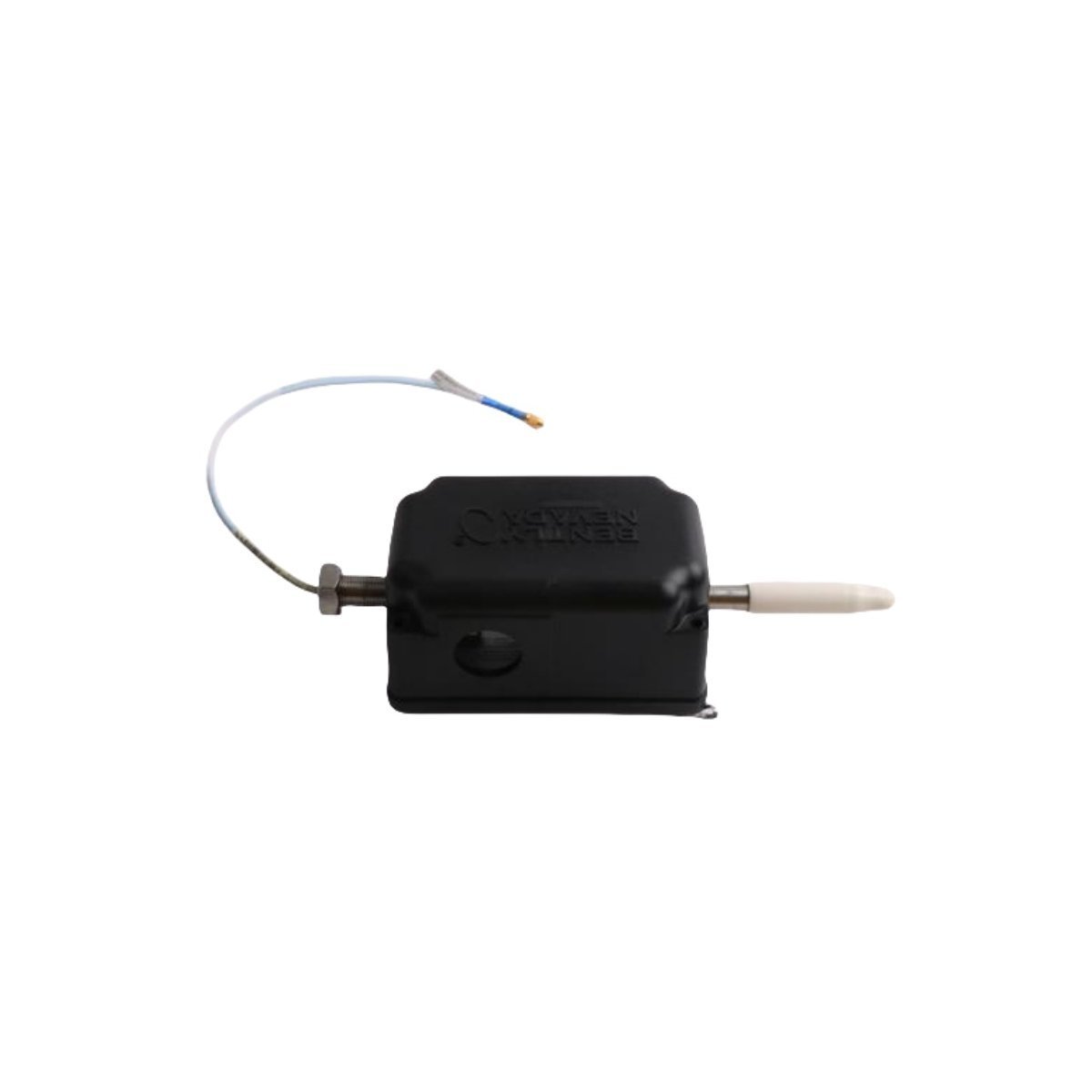

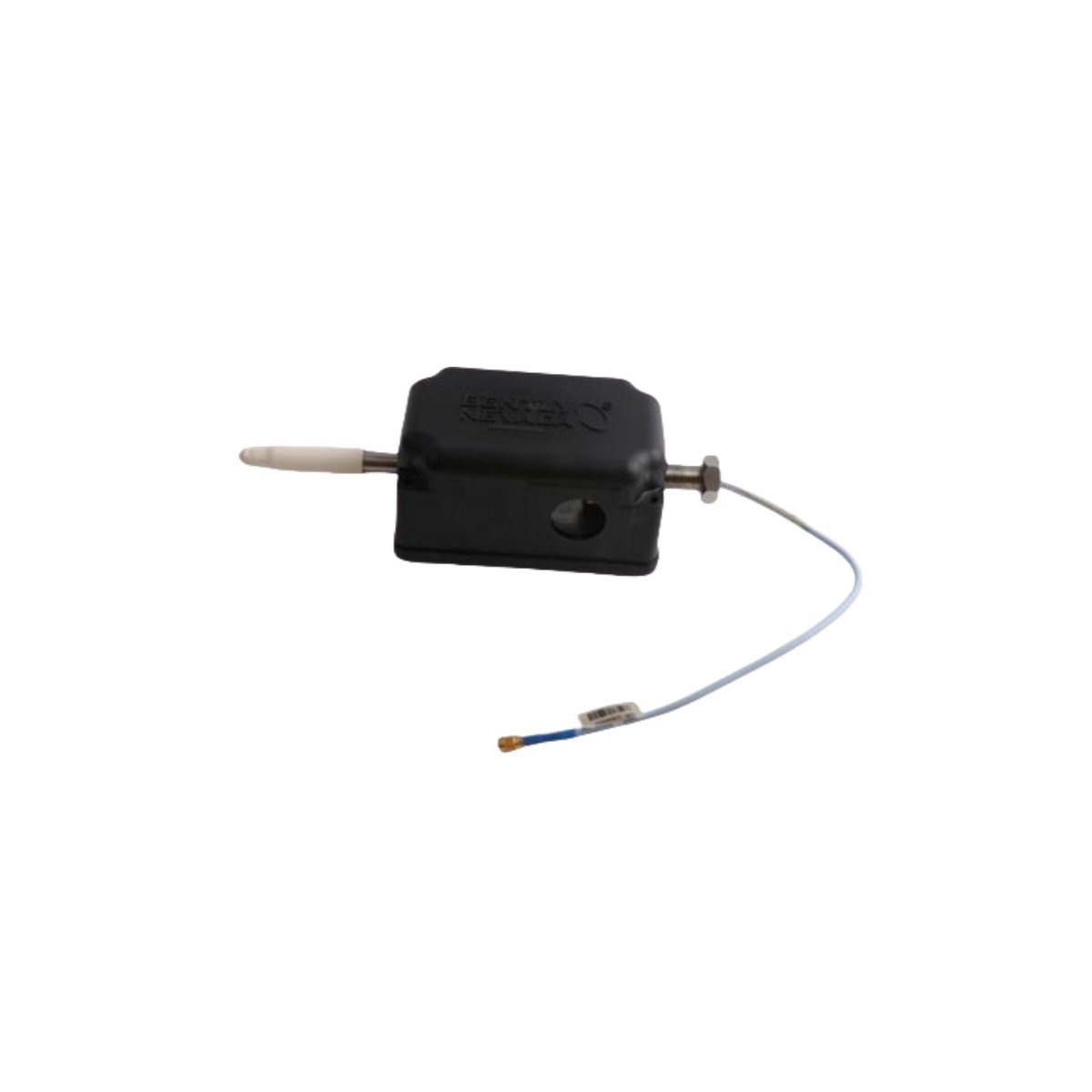

Configurado para el posicionamiento seguro de sondas en la monitorización de maquinaria industrial, el Bently Nevada 31000-16-05-00-059-02-02 (Caja de Sonda de Proximidad 31000) proporciona una ejecución física directa del montaje de la sonda y protección de la señal dentro de las redes de equipos rotativos.

Desglose de Sufijos y Matriz de Modelos

El número de pieza define parámetros mecánicos y de configuración específicos:

• 31000: Serie de caja de sonda de proximidad

• 16: Configuración de material y rosca

• 05: Estilo de orientación de la sonda

• 00: Variante de longitud sin rosca

• 059: Longitud de la caja (59 mm)

• 02: Opción de configuración

• 02: Variante de interfaz

Especificaciones del Hardware

Monitorización Mecánica TSI e Integridad de la Señal

La caja mantiene la orientación espacial rígida requerida para una escala precisa de la sonda de corriente de Foucault. El análisis consistente de la dinámica del rotor depende de la capacidad de la caja para evitar la transmisión de vibraciones mecánicas al conjunto de la sonda. La validación adecuada del voltaje de espacio, que apunta a -10 VCC en el centro del rango lineal, se logra solo cuando la sonda está firmemente bloqueada dentro de la caja. Los operadores deben garantizar la supresión de la diafonía manteniendo las distancias especificadas entre cajas adyacentes, evitando que la interferencia electromagnética contamine las señales de desplazamiento del eje durante el funcionamiento.

Información para pedidos

• 1 x Caja de Sonda de Proximidad 31000-16-05-00-059-02-02

• 1 x Conjunto de tuerca de bloqueo

• 1 x Sello de junta tórica

• 1 x Documentación de instalación técnica

Directrices de Instalación en Campo

• Preparación de la Superficie: Limpiar el saliente de montaje para asegurar una interfaz plana y estable para la base de la caja.

• Acoplamiento de la Rosca: Utilizar lubricante de rosca para evitar el agarrotamiento; asegurar un mínimo de 5 roscas completas de acoplamiento.

• Mecanismo de Bloqueo: Apretar firmemente la tuerca de bloqueo una vez que se ajusta el espacio de la sonda para evitar la deriva mecánica durante el funcionamiento de la máquina.

• Conexión a Tierra: Asegurar que la caja esté correctamente conectada a la carcasa de la máquina para mantener un camino de baja impedancia para el blindaje de la señal.

Preguntas Frecuentes

• ¿La caja proporciona aislamiento eléctrico? No, la caja es metálica; el aislamiento debe ser proporcionado por hardware de montaje de sonda externo si es necesario.

• ¿Se puede utilizar esta caja en entornos de aceite a alta presión? Sí, asegúrese de que la junta tórica esté instalada correctamente para mantener un sellado contra las presiones de funcionamiento.

• ¿Cómo determino el espacio correcto? Utilice un calibre de galgas entre la punta de la sonda y el eje durante la instalación inicial de la caja y el ajuste de la tuerca de bloqueo.

• ¿El material de la caja es compatible con atmósferas corrosivas? La construcción de acero inoxidable proporciona alta resistencia a la oxidación en entornos industriales estándar.

• ¿Puedo ajustar la profundidad de la sonda después de que la caja esté bloqueada? No, la tuerca de bloqueo debe aflojarse para permitir el movimiento de la sonda; asegúrese de que el espacio de la sonda se valide después de volver a bloquear.

• ¿Qué causa la deriva de la señal en este conjunto? Las tuercas de bloqueo sueltas o el asentamiento mecánico de la superficie de montaje pueden provocar la deriva del espacio y errores de medición.

• ¿Esta caja puede soportar cables blindados? Sí, la configuración de la rosca trasera está diseñada para interactuar con sistemas de conductos metálicos flexibles estándar.

• ¿Es reparable la caja? La caja es un componente mecánico de precisión y no es reparable si las roscas o las superficies de sellado están dañadas.
