Descripción general del producto

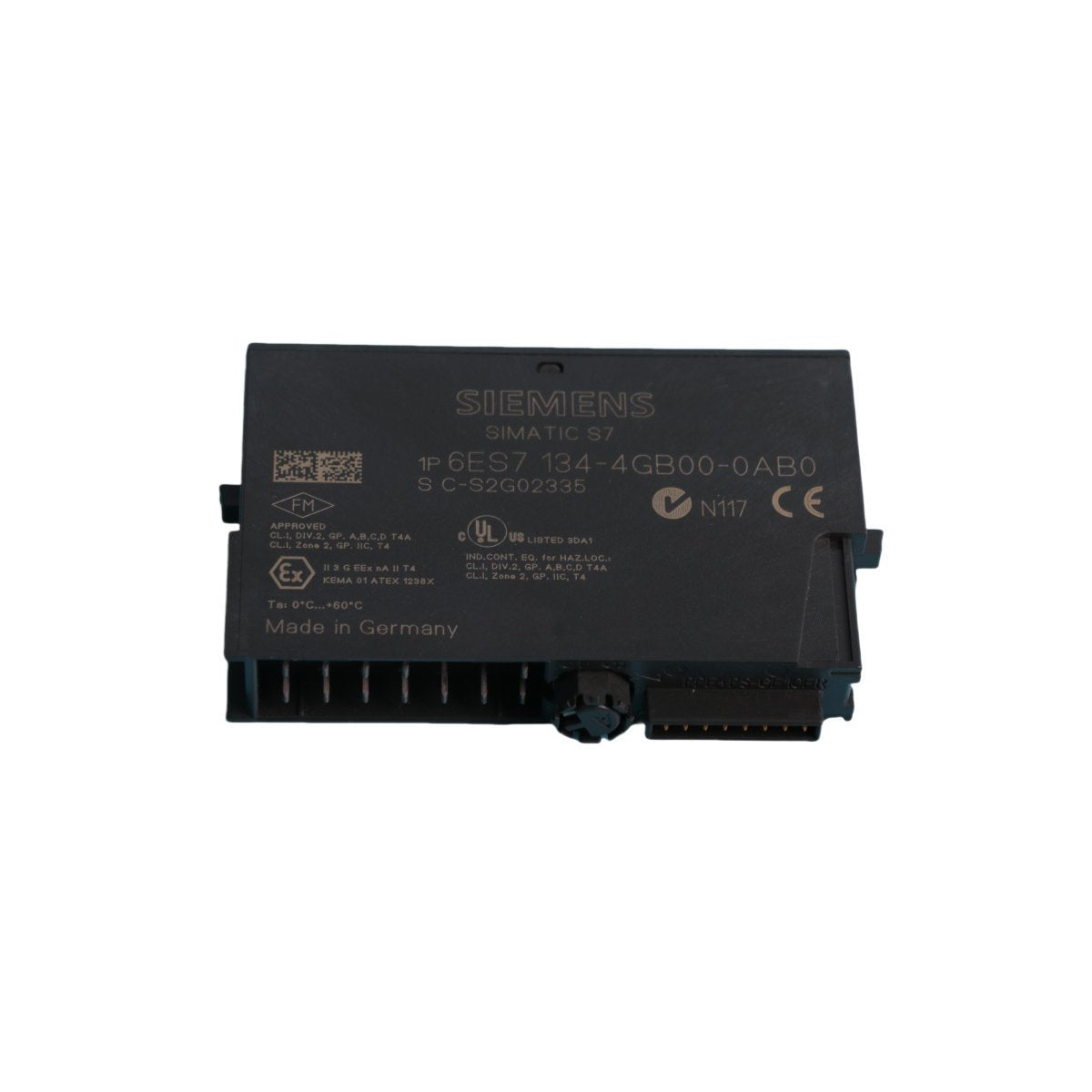

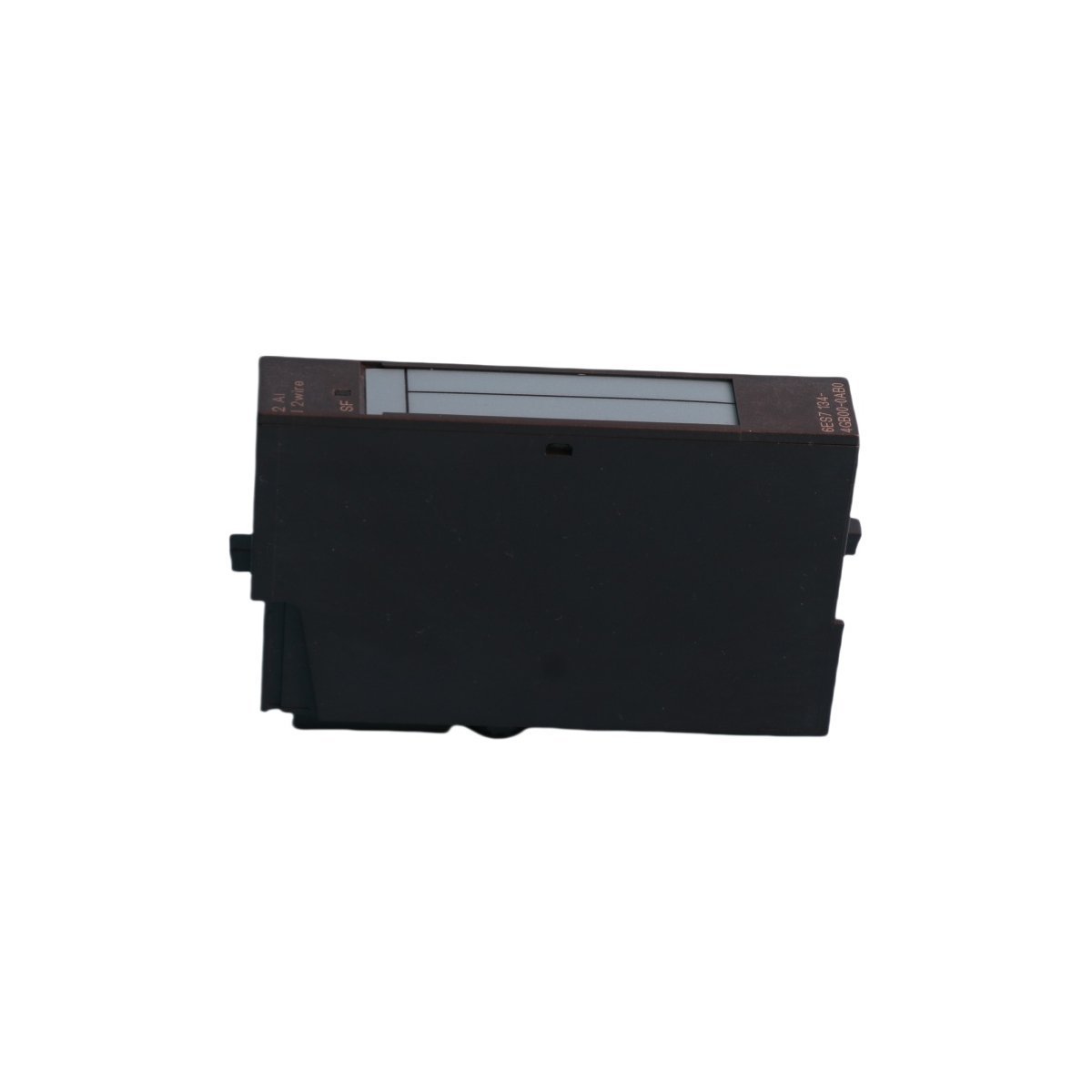

El Siemens 6ES7134-4GB00-0AB0 es un módulo de electrónica analógica de ingeniería de precisión diseñado específicamente para la arquitectura de E/S distribuida SIMATIC ET 200S. Esta unidad funciona como una interfaz de entrada analógica de 2 canales, optimizada para transductores de 2 hilos que utilizan señales de corriente. A diferencia de los módulos digitales estándar, este componente proporciona una adquisición de datos de alta fidelidad para variables de proceso, convirtiendo bucles de corriente en valores digitales para el procesamiento de PLC. Su perfil delgado de 15 mm permite un montaje de alta densidad en armarios de control, lo que lo convierte en un elemento básico para los ingenieros que buscan equilibrar un diseño que ahorre espacio con una sólida integridad de la señal en redes de automatización descentralizadas.

Parámetros de hardware y capacidades de medición

El 6ES7134-4GB00-0AB0 está diseñado para proporcionar una medición de corriente estable en diversas condiciones industriales, con aislamiento eléctrico integrado y retroalimentación de diagnóstico.

• Canales de entrada: Configuración de 2 canales optimizada para señales de corriente de 4 a 20 mA.

• Tipo de medición: Soporte dedicado para transductores de 2 hilos (sensores pasivos).

• Resolución: Precisión de 13 bits, proporcionando datos granulares para la supervisión de procesos.

• Diagnóstico de señal: LED "Fallo de grupo" (SF) integrado y detección de rotura de cable a nivel de software para garantizar un funcionamiento continuo.

• Tiempo de ciclo: Altas tasas de conversión que permiten bucles de control responsivos en procesos dinámicos.

• Separación eléctrica: Aislamiento galvánico de 500 V CC entre el bus del plano posterior y la tensión de carga para evitar bucles de tierra.

• Formato mecánico: Diseño "bit-modular" estándar ET 200S para una instalación sin herramientas en módulos de terminales.

Utilidad e implementación específicas del sector

Este módulo analógico es un componente crítico para sistemas que requieren retroalimentación constante de sensores ambientales o de proceso.

Automatización de procesos y detección de nivelEn el tratamiento de agua y el procesamiento químico, el 6ES7134-4GB00-0AB0 se utiliza con frecuencia para monitorear los niveles de los tanques y la presión a través de sensores de 4-20 mA. La resolución de 13 bits garantiza que los cambios mínimos en los niveles de fluidos se comuniquen con precisión a la CPU, evitando desbordamientos y manteniendo la consistencia del lote.

Climatización y regulación climáticaPara sistemas de gestión de edificios a gran escala, este módulo se interconecta con transmisores de temperatura y humedad de 2 hilos. Su diseño compacto permite monitorear numerosas zonas ambientales desde una única estación de E/S distribuida, reduciendo los costos de cableado y el espacio del armario.

Fabricación discreta y herramientasEn líneas automotrices o de montaje, el módulo monitorea la retroalimentación analógica de sensores de sujeción especializados o transductores de fuerza. Los diagnósticos integrados permiten a los equipos de mantenimiento identificar inmediatamente un cable roto o una falla del sensor a través del TIA Portal, reduciendo el tiempo medio de reparación (MTTR).

Sistemas de gestión de energíaEl módulo a menudo se integra en gabinetes eléctricos para rastrear el consumo de corriente de los transductores de energía. Su alto grado de aislamiento garantiza que el ruido eléctrico de los componentes de alto voltaje cercanos no interfiera con la precisión de los datos de energía que se registran.
