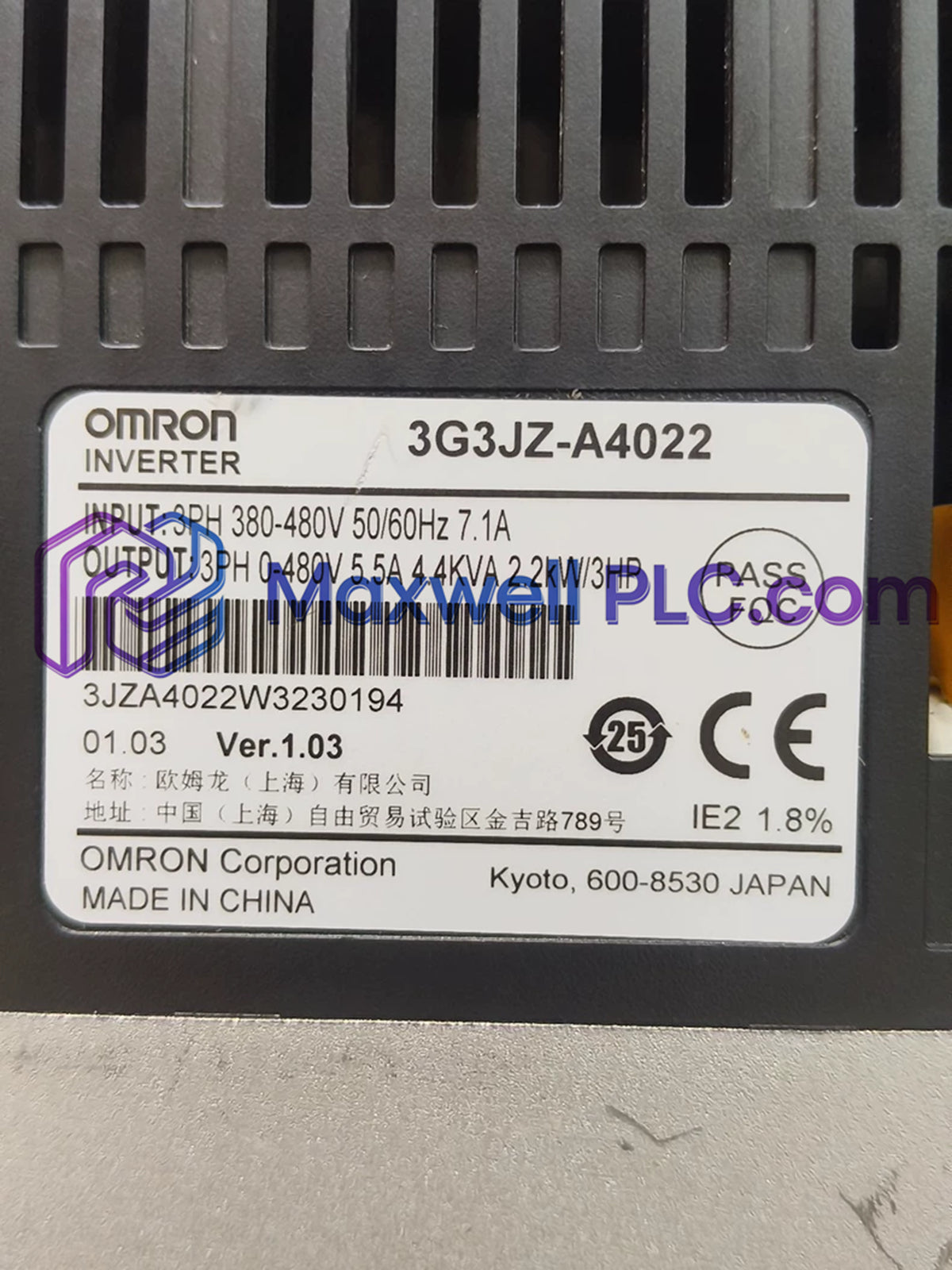

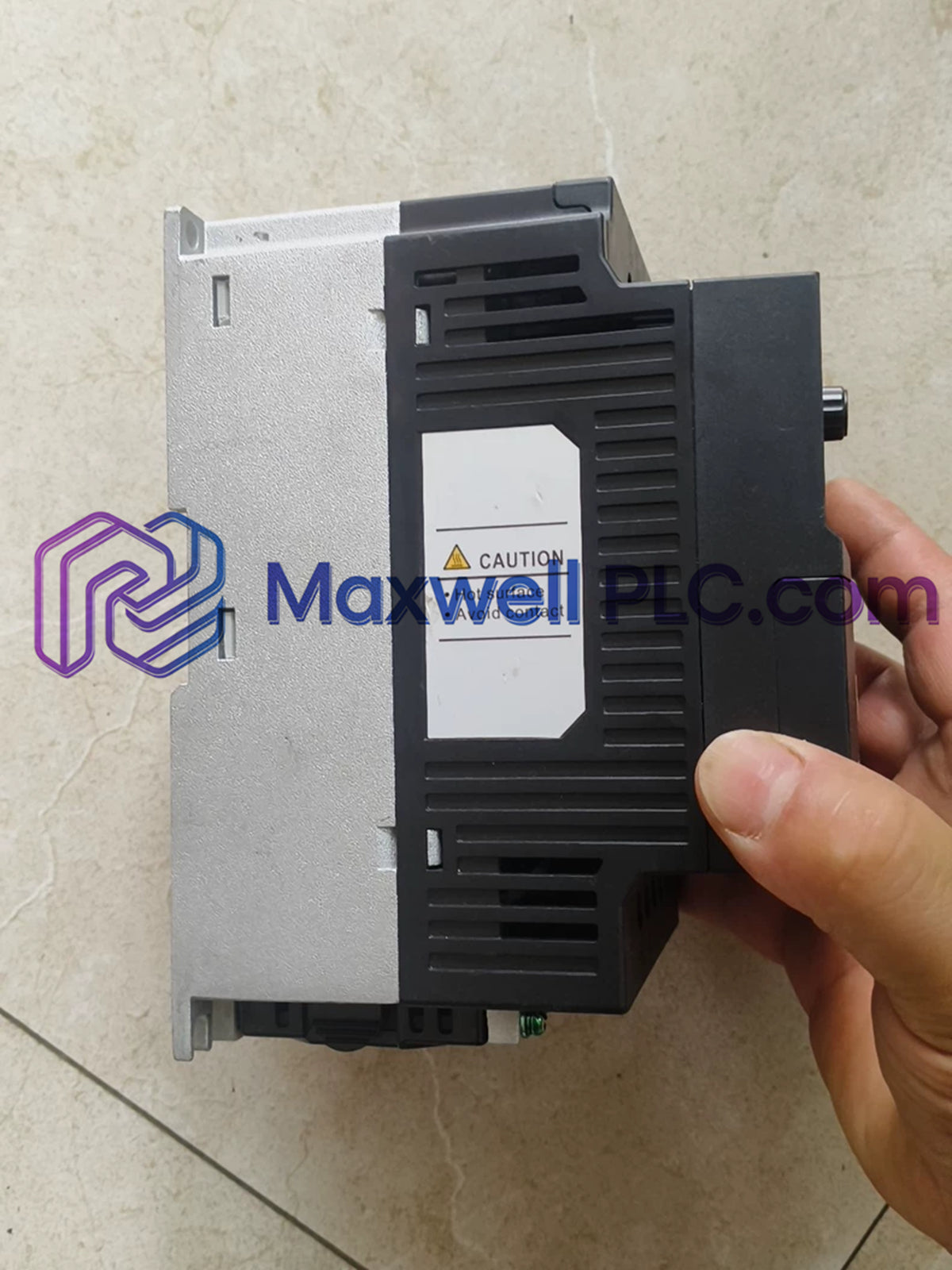

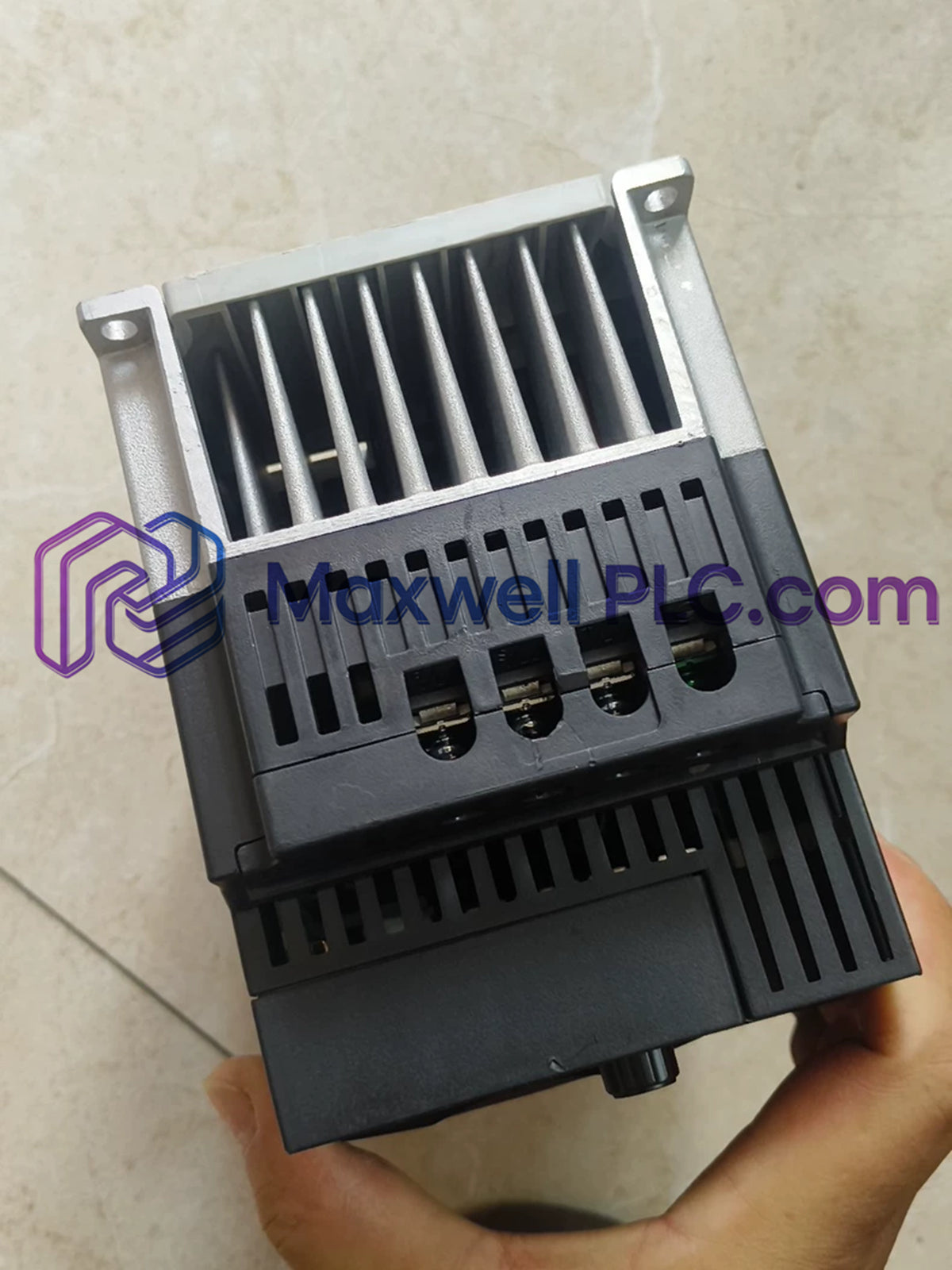

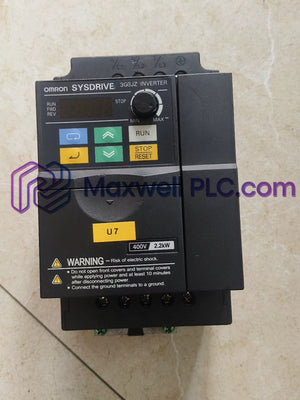

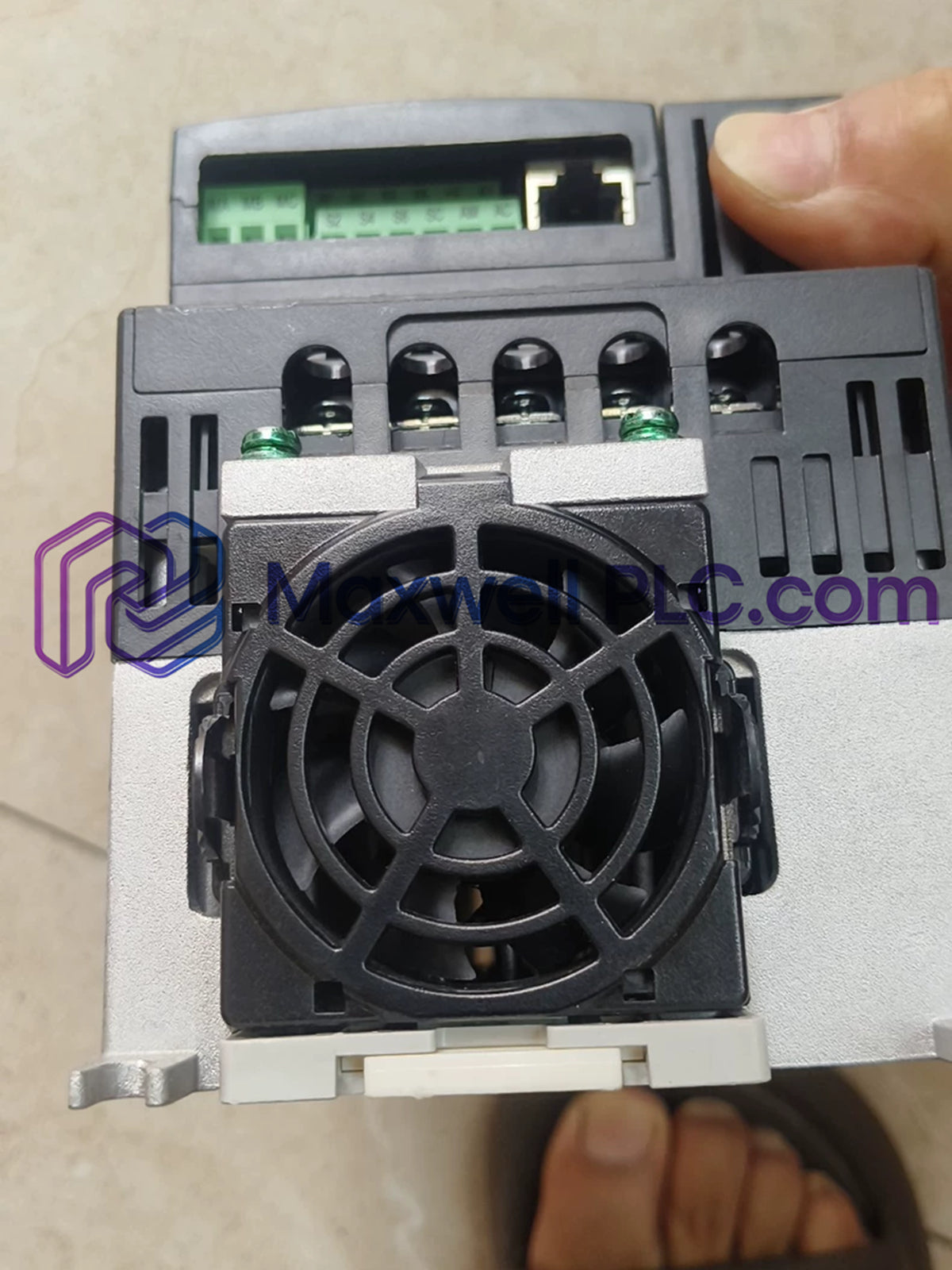

El Omron 3G3JZ-A4022, también catalogado como el inversor inteligente y fácil de usar 3G3JZ, funciona como un componente de hardware dedicado para la modulación de la velocidad del motor de CA trifásico de 400 V y la frecuencia de salida dentro de las redes de control de automatización SYSDRIVE.

Identificación del modelo y estructura de la nomenclatura

• 3G3JZ: Código de plataforma del modelo base para la arquitectura del inversor inteligente compacto SYSDRIVE 3G3JZ.
• A: Tipo de diseño de la envolvente que indica la configuración de montaje en panel (IP20 mínimo) o el diseño de montaje en pared cerrada.
• 4: Clasificación de la fuente de alimentación de entrada operativa designada como clase de CA trifásica de 400 V.
• 022: Clasificación máxima de potencia de salida del motor aplicable definida como 2,2 kW.

Especificaciones de rendimiento del hardware

Compatibilidad con bus de red determinista y firmware Flash

El controlador interno del inversor admite la sincronización de red determinista a través de módulos de protocolo Modbus RTU e interfaces de bus EtherNet/IP. La lógica de procesador de alta velocidad escala la densidad de E/S digitales para evaluar disparadores externos de arranque/parada y referencias de frecuencia de varios pasos sin distorsión de la señal. La compatibilidad con el firmware flash garantiza un intercambio unificado de parámetros y la notificación de códigos de error cuando se integra en redes de comunicación de placa posterior de PLC maestro.

Contenido de la entrega estándar

• 1 módulo inversor de accionamiento Omron 3G3JZ-A4022
• 1 protector de cubierta de terminal de fuente de alimentación
• 1 manual técnico de referencia rápida

Instalación mecánica y reglas de cableado

• Disposición del panel y distancia térmica

  Coloque el variador verticalmente en un panel metálico plano del recinto, proporcionando un espacio libre mínimo de 100 mm en la parte superior e inferior para permitir un flujo de aire sin restricciones del disipador de calor.

• Enrutamiento de cables y mitigación de ruido

  Separe los cables de alimentación principales de CA de 400 V de los cables de control de 24 VCC y los cables de señal analógica por al menos 100 mm para evitar interferencias de señal inductivas.

• Terminación de tierra protectora

  Conecte un único conductor de tierra protectora desde el terminal de tierra PE directamente a la barra colectora de tierra del panel. Evite la conexión en cadena de las conexiones a tierra en varios variadores.

Preguntas frecuentes técnicas y eléctricas

• ¿Se pueden cablear o desconectar los terminales de entrada principales mientras el inversor está conectado a la red de CA?

  No. La alimentación de la línea principal debe estar completamente aislada y los condensadores del bus de CC internos deben descargarse por debajo de 50 VCC antes de realizar cualquier operación de cableado.

• ¿Qué filtrado de entrada digital se aplica a los terminales de señal de control durante la exposición a ruido transitorio?

  Las entradas digitales internas utilizan filtros de retardo de lógica de hardware programables para eliminar pulsos de ruido por debajo de 5 milisegundos, evitando disparos erróneos por falla.

• ¿Cómo soporta la interfaz de comunicación serie Modbus las sobretensiones de bus de alto voltaje?

  El transceptor de comunicación RS485 integrado cuenta con aislamiento galvánico de hardware para suprimir el ruido de voltaje de modo común y las diferencias de potencial de tierra.

• ¿Puede el variador operar motores de alta frecuencia por encima de las frecuencias de suministro de red estándar?

  Sí. Los registros internos configurables permiten escalar la frecuencia de salida hasta 400 Hz, sujeto a las limitaciones de los cojinetes mecánicos del motor y el voltaje de aislamiento.

• ¿Es obligatoria una resistencia de frenado dinámico externa para las rutinas de parada estándar?

  No. Los choppers de frenado internos gestionan las desaceleraciones estándar; las resistencias de frenado externas solo son necesarias cuando la regeneración de alta inercia excede los límites térmicos.

• ¿Cómo se debe reducir la potencia de salida continua cuando se opera por encima de las temperaturas ambiente normales?

  La corriente de salida nominal debe reducirse un 2,5 % por grado C para entornos operativos que excedan continuamente los 40 grados C hasta un límite máximo de 50 grados C.

• ¿Se conservan los parámetros internos del variador durante los ciclos de pérdida total de energía primaria?

  Sí. Los parámetros operativos, las curvas V/f personalizables y los registros de fallas se escriben directamente en la memoria EEPROM no volátil interna sin depender de la batería.

• ¿Qué configuración de blindaje de tierra evita la distorsión del voltaje de referencia analógico en los bucles de control?

  Termine el blindaje trenzado del cable en el terminal de tierra del variador solo en el lado del inversor para evitar flujos de corriente de bucle de tierra a través de puntos de control remotos.
