Descripción general del producto

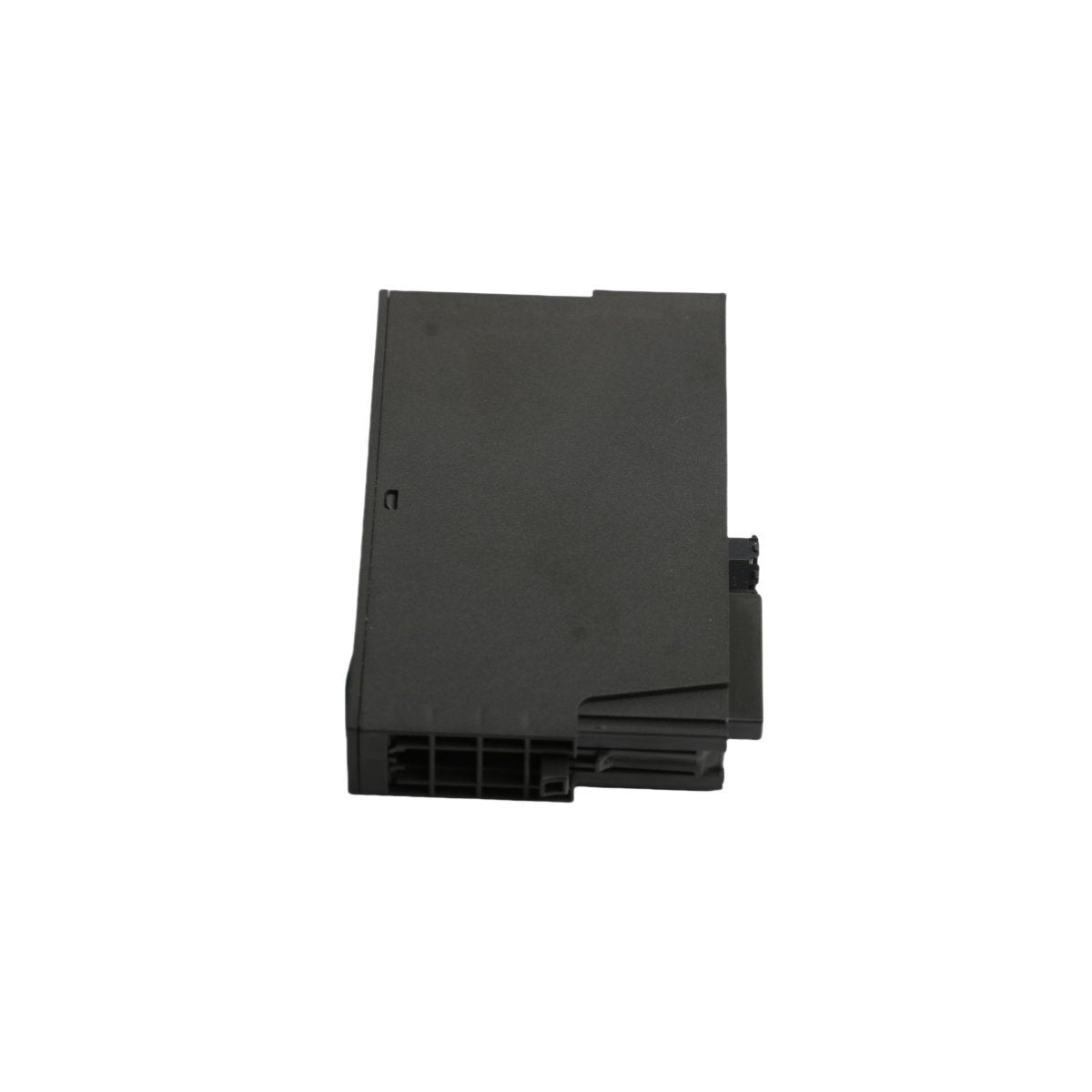

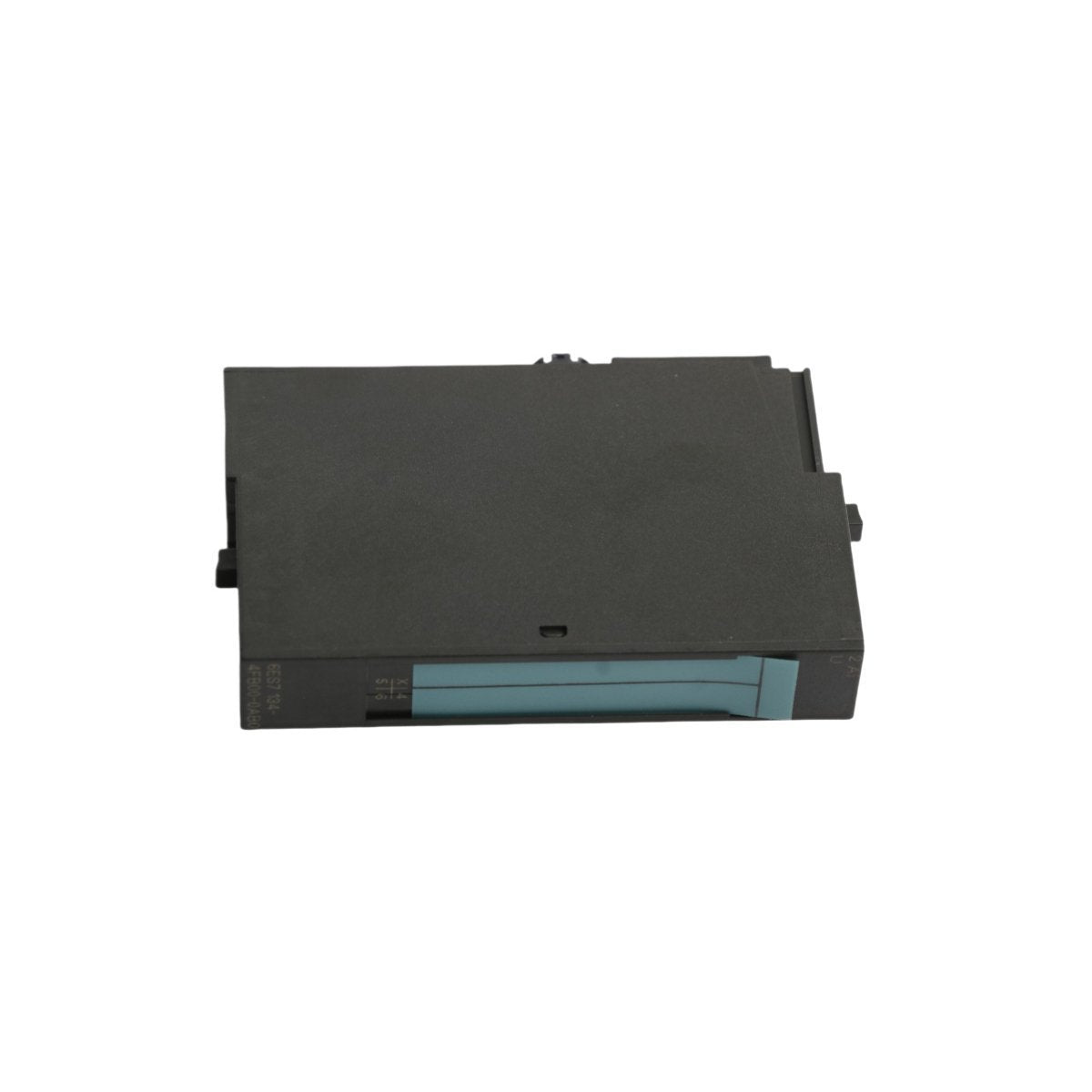

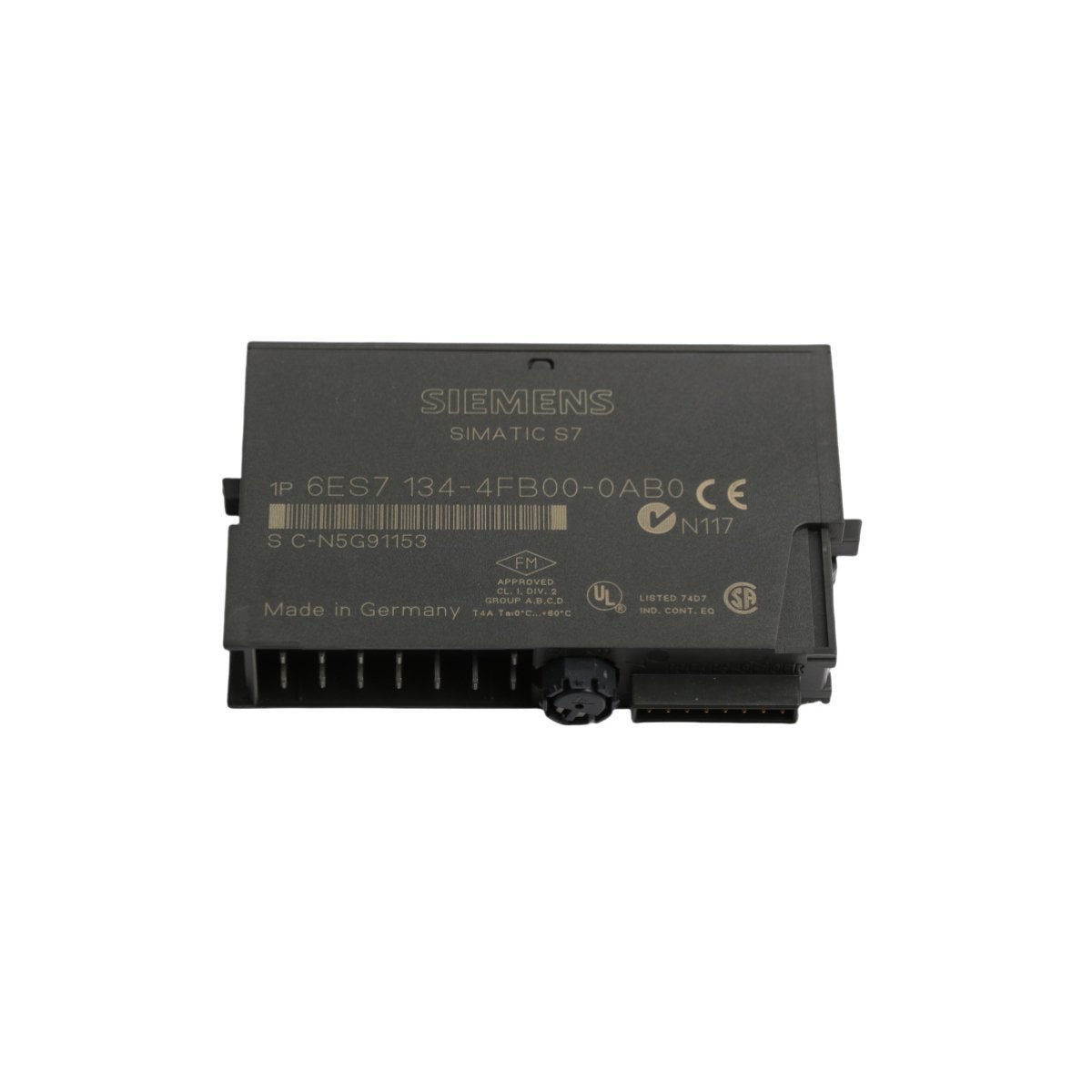

El Siemens 6ES7134-4FB00-0AB0 es un módulo de entrada analógica de 2 canales diseñado con precisión para el sistema de E/S descentralizado SIMATIC ET 200S. Esta unidad electrónica de 15 mm de ancho se especializa en la adquisición de voltaje de alta precisión, facilitando la integración de sensores de campo analógicos en una arquitectura de control digital. Al admitir múltiples rangos de voltaje bipolares y unipolares, proporciona la flexibilidad necesaria para diversas tareas de monitoreo industrial. A pesar de su estado de legado en algunas regiones, sigue siendo un componente crítico para mantener y expandir las estaciones ET 200S existentes, ofreciendo un procesamiento de señal confiable con inteligencia de diagnóstico integrada.

Perfiles de medición técnica y datos físicos

Este módulo se define por su formato compacto y su capacidad para ofrecer datos de alta resolución desde transmisores analógicos.

• Canales de entrada: 2 entradas analógicas (voltaje)

• Rangos de medición: ±10 V (13 bits + signo), ±5 V (12 bits + signo), y 1 V a 5 V (12 bits)

• Tiempo de conversión: Ciclo rápido de 65 ms por canal

• Características de diagnóstico: LED de falla de grupo (SF) integrado y monitoreo de desbordamiento/subdesbordamiento

• Resolución interna: Hasta 14 bits dependiendo del rango seleccionado

• Aislamiento: Aislamiento galvánico entre el bus de la placa posterior y el voltaje de carga

• Estándares operativos: Certificación CE, UL y cULus para uso industrial global

• Huella física: Ancho ultradelgado de 15 mm para montaje en riel de alta densidad

• Dimensiones de la unidad: 1.5 cm x 5.5 cm x 8.3 cm

• Peso neto: 0.04 kg

• Peso bruto de envío: 0.05 kg

• Origen de fabricación: Alemania

Implementación industrial y funciones de despliegue

Monitoreo de presión y flujo de precisiónEn los sistemas de gestión de fluidos, el 6ES7134-4FB00-0AB0 se utiliza para adquirir señales de transmisores de presión de 1-5V o ±10V. La resolución de 13 bits garantiza que se detecten y comuniquen al PLC las mínimas fluctuaciones en la presión de la tubería, lo que permite un control preciso de los variadores de frecuencia o válvulas proporcionales en el tratamiento de agua y el procesamiento químico.

Visualización localizada de máquinasEn celdas de fabricación donde el espacio es limitado, el ancho de 15 mm de este módulo permite el monitoreo analógico descentralizado sin extensiones voluminosas de gabinetes. Se usa con frecuencia para rastrear la posición de los actuadores lineales o los niveles de voltaje de las fuentes de alimentación, proporcionando retroalimentación en tiempo real a la CPU central para enclavamientos de seguridad y visualización HMI.

Gestión del ciclo de vida de sistemas heredadosPara las plantas que operan con infraestructuras SIMATIC S7-300 o S7-400 establecidas a través de ET 200S, este módulo sirve como un repuesto esencial. Su estado "Activo" en inventarios especializados garantiza que la infraestructura existente pueda mantenerse en su máximo rendimiento, evitando los altos costos asociados con una migración completa del sistema, mientras se conservan las especificaciones de precisión originales.

HVAC y control ambientalEn la automatización de edificios y salas limpias con clima controlado, el módulo maneja señales de 0-10 V de sensores de temperatura y humedad. Los diagnósticos integrados alertan inmediatamente a los equipos de mantenimiento a través del LED SF si una señal del sensor se sale del rango o si se produce una rotura de cable, asegurando que los parámetros ambientales sensibles permanezcan dentro de los estrictos límites regulatorios.
