Descripción general del producto

La IS200TRLYH1BGE es una tarjeta de salida de relé especializada diseñada para la plataforma de control Mark VIe de General Electric. Esta tarjeta de terminales sirve como la interfaz de hardware crítica entre la lógica de control digital del DCS y los dispositivos de campo físicos que requieren conmutación de alta corriente o salidas de contacto seco aisladas. Al utilizar un diseño electromecánico robusto, la IS200TRLYH1BGE proporciona una actuación confiable para solenoides, arrancadores de motor, y circuitos de control auxiliares. Su función principal es convertir los comandos de señal de bajo voltaje del procesador de E/S en cierres de relé físicos robustos, asegurando el aislamiento eléctrico y protegiendo el sistema de control central de los picos de voltaje del lado del campo.

Componentes de hardware arquitectónicos y diseño

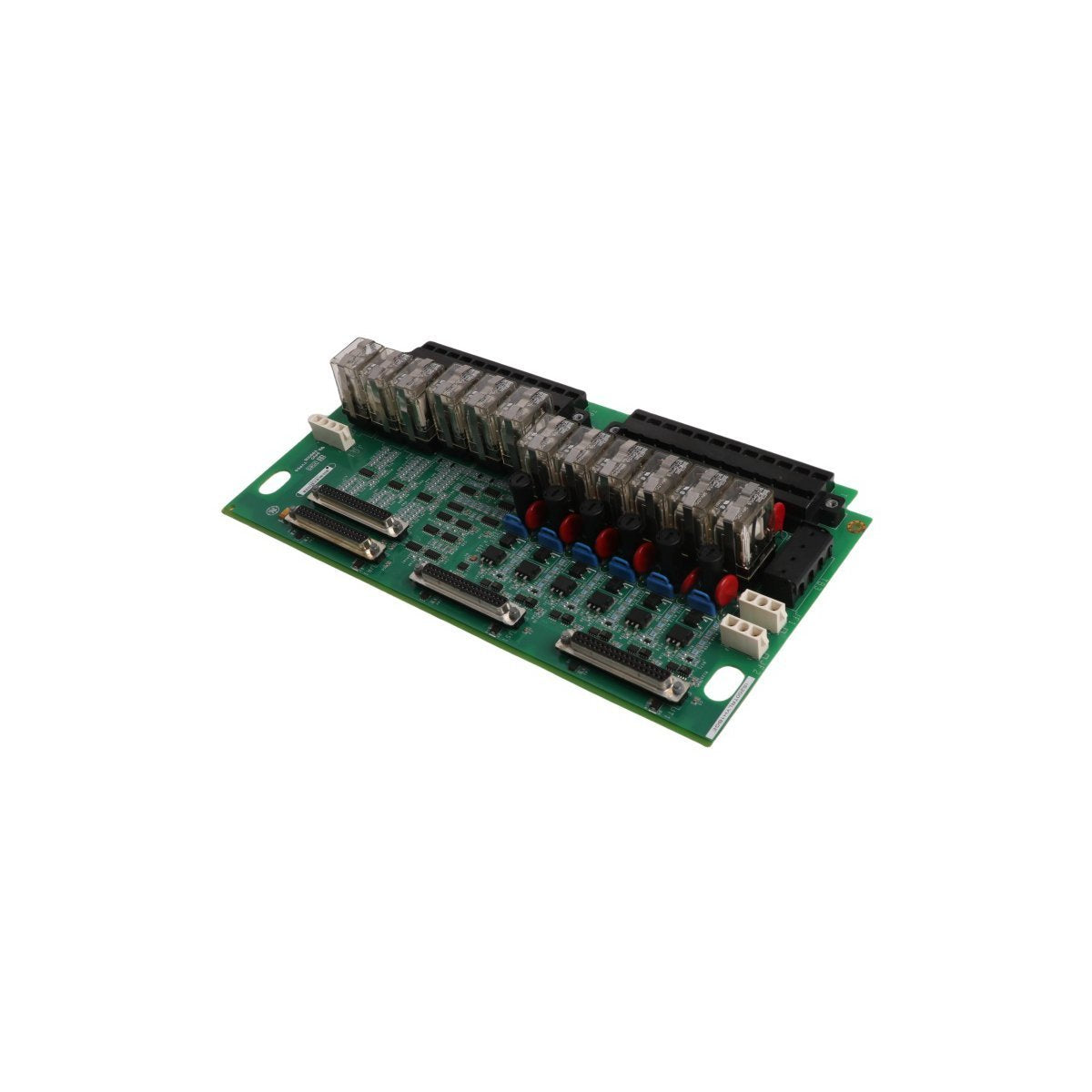

La topología de PCB del IS200TRLYH1BGE está optimizada para el cableado de alta densidad y la protección de circuitos:

• Matriz de bloques de terminales duales: Cuenta con dos bloques de terminales negros de alta capacidad en el flanco izquierdo, proporcionando un total de 48 puntos de conexión individuales plateados, cada uno claramente etiquetado para una rápida identificación del cableado.

• Matriz de relés integrada: Poblada con 10 relés de alto rendimiento alojados en cubiertas cúbicas transparentes; estos están organizados en dos grupos verticales distintos de cinco para gestionar la distribución de carga equilibrada.

• Supresión de sobretensiones transitorias: Cada canal de relé está protegido por un varistor de óxido metálico (MOV) rojo diseñado para suprimir las sobretensiones inductivas y evitar daños por contrafuerza electromotriz.

• Lógica de conmutación: Cada relé se empareja con un transistor negro circular dedicado, asegurando tiempos de respuesta de conmutación rápidos y deterministas.

• Conectividad de E/S: Equipado con cuatro puertos de conector de precisión en el borde derecho, incluidos tres puertos primarios alineados verticalmente y un puerto auxiliar para la integración del bus del sistema.

• Especificaciones mecánicas: Huella estandarizada de 2,1 x 18,6 x 26,3 cm con una masa ligera de 0,22 kg, diseñada para un montaje eficiente en rack o panel.

• Características de fiabilidad: El cableado de plomo negro de alta calidad y las trazas de PCB de grado industrial garantizan una durabilidad a largo plazo en entornos de turbinas con alta vibración.

Aplicaciones industriales e implementación del sistema

El GE IS200TRLYH1BGE es un elemento básico en los sectores de generación de energía y automatización industrial pesada donde se requiere una conmutación a prueba de fallos. Sus aplicaciones estratégicas incluyen:
