Resumen del Producto

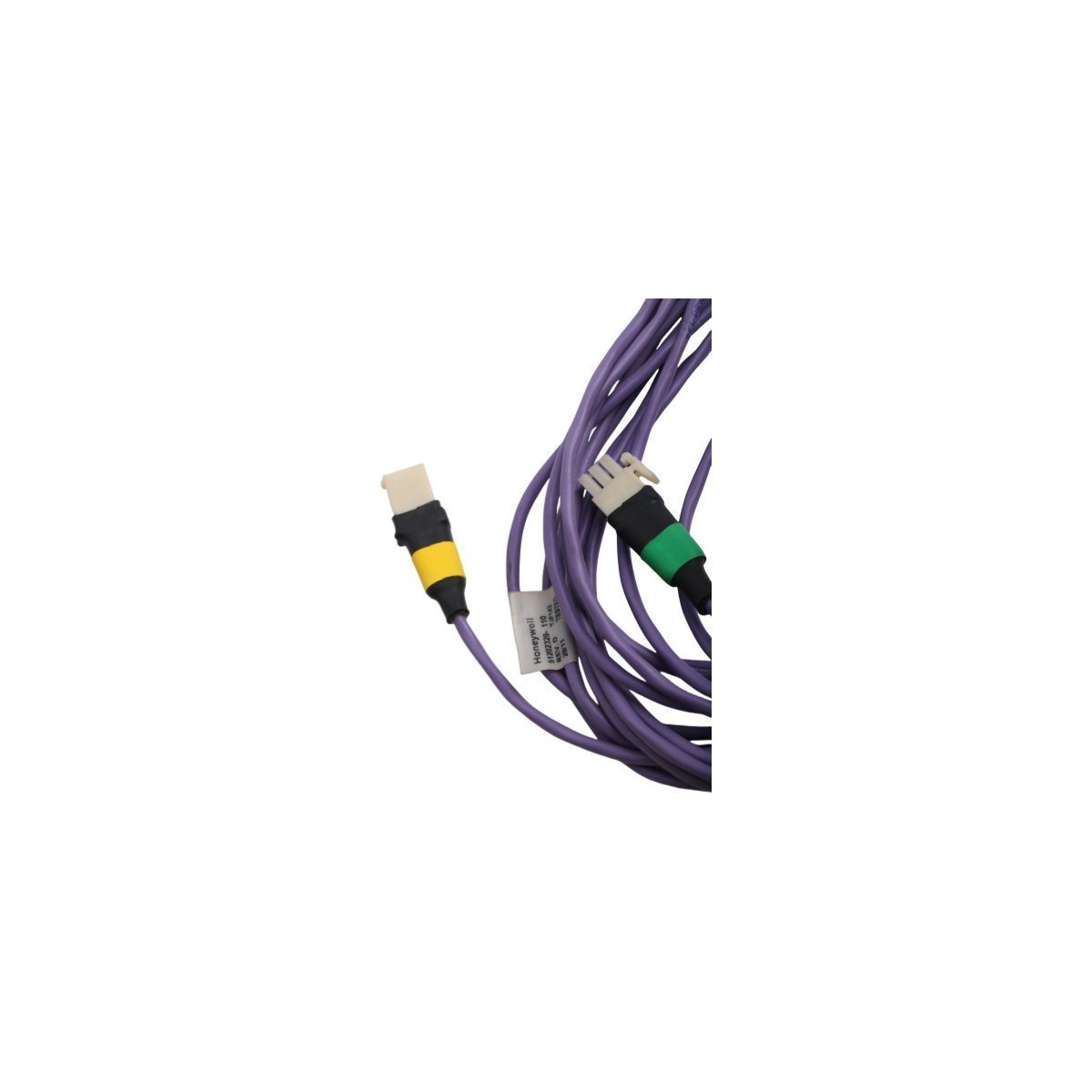

El par de cables de enlace E/S Honeywell 51202329-112 funciona como un activo de comunicación troncal dentro de las arquitecturas avanzadas de Sistemas de Control Distribuido (DCS). Diseñado específicamente para las plataformas Honeywell Experion PKS y High Performance Process Manager (HPM), este par de cables especializado establece conductos de datos deterministas de alta velocidad entre los controladores primarios y los sub-racks de entrada/salida remotos. Las instalaciones de procesamiento industrial aprovechan este par redundante para mantener una telemetría de datos continua e ininterrumpida en bucles de proceso de misión crítica y sistemas de apagado de seguridad de emergencia. Al mantener una coincidencia de impedancia precisa y un rechazo de ruido completo, este par de cables garantiza una transmisión sin latencia de las variables de proceso, protegiendo las plantas petroquímicas, refinerías, y las centrales eléctricas de caídas de comunicación inesperadas y fallas locales de bus.

Arquitectura de Red y Lógica de Redundancia

Este sistema de interfaz Honeywell emplea un diseño físico de doble canal para garantizar la disponibilidad continua del sistema y una rápida tolerancia a fallas a través del bus de enlace de E/S local.

Arquitectura de Hardware de Doble Canal

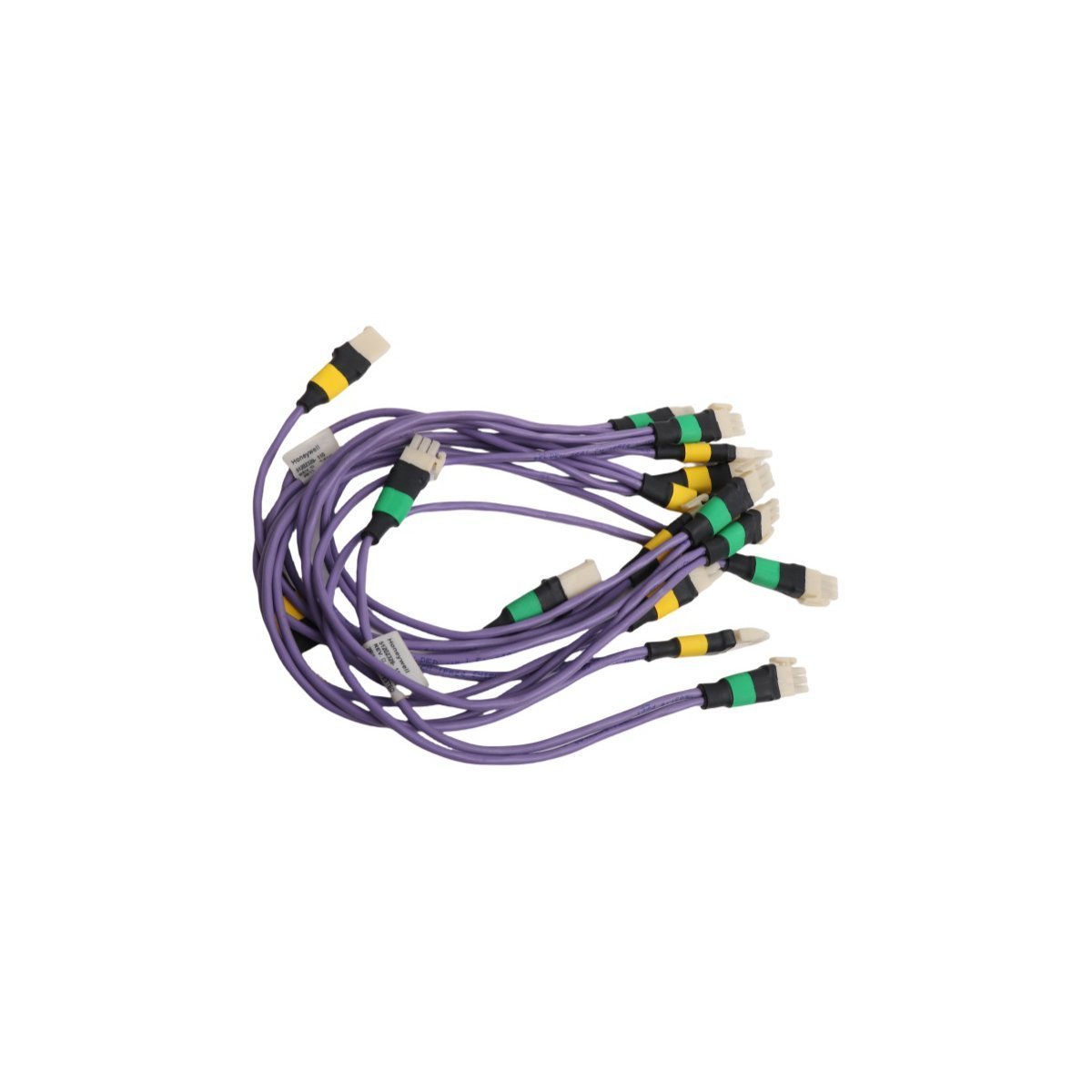

El conjunto de cables consta de un par emparejado (Enlace A y Enlace B) para soportar la arquitectura completamente redundante de los controladores Honeywell C300 o HPM. El sistema transmite tokens de control idénticos simultáneamente a través de ambas líneas de medios, asegurando una funcionalidad de intercambio en caliente instantánea sin interrupción del proceso.

Protocolo de Comunicación Determinista

El conjunto de cables se conecta directamente con los protocolos propietarios de enlace de E/S de alta velocidad de Honeywell. Mantiene altas tasas de transferencia de datos, lo que permite que la CPU principal ejecute ciclos de escaneo y actualice miles de parámetros de campo dentro de ventanas de control de milisegundos.

Matriz de Blindaje Electromagnético

Una envoltura de blindaje trenzado y de lámina multicapa integrada protege los conductores de datos internos. Este diseño mitiga el ruido de modo común de alta frecuencia, la diafonía, y la interferencia electromagnética (EMI) típica de los entornos de aparamenta industrial de alto voltaje.

Métricas de Integración del Sistema

Protocolos de Enrutamiento y Despliegue en Campo

Los ingenieros de campo deben seguir estrictas pautas de diseño para mantener la fidelidad de la señal a largo plazo a través del bus DCS. Mantenga un radio de curvatura mínimo de 76 mm (3.0 pulgadas) a lo largo de toda la longitud del cable para evitar la degradación estructural de los pares trenzados internos y las capas de blindaje. Enrute los cables del Enlace A y el Enlace B a través de bandejas de cables o conductos físicos separados siempre que sea posible para eliminar el riesgo de que un solo punto de daño mecánico desactive ambos caminos de comunicación simultáneamente. Apriete de forma segura los tornillos de mariposa integrados en los conectores D-sub para garantizar una continuidad de conexión a tierra sólida entre el blindaje del cable y el chasis del controlador, evitando que los potenciales de tierra flotantes distorsionen los paquetes de comunicación digital.

Beneficios de la Supervivencia Industrial

La cubierta exterior reforzada resiste la exposición a productos químicos, la humedad por vapor y la degradación por ozono, lo que permite un funcionamiento fiable dentro de salas de racks y cajas de empalme montadas en campo. Esta estabilidad física garantiza una comunicación constante entre los instrumentos de campo y los enlaces de Instrumentación Supervisora de Turbinas (TSI) conectados a los nodos de control Honeywell Experion PKS. Al neutralizar la amenaza de atenuación de la señal o corrupción de paquetes de los variadores de frecuencia (VFD) cercanos, este par de cables preserva la integridad de los datos en las redes de procesamiento automatizadas críticas.

Inclusiones del Kit y Lista de Verificación de Embalaje

Cada registro de envío incluye los componentes certificados de fábrica necesarios para la integración inmediata del sistema:(1) Cable de Interfaz de Enlace de E/S del Canal Primario A (2) Cable de Interfaz de Enlace de E/S Redundante del Canal Secundario B (3) Cubiertas traseras de conector de alta resistencia instaladas de fábrica con herrajes de retención (4) Certificado de verificación y especificación de conformidad de serie de Honeywell

Estándar de Transporte y Protección

El departamento de envíos garantiza un procesamiento rápido de los pedidos, despachando los artículos en un plazo de 2 a 7 días una vez finalizado el pago. El transporte global se basa en los principales transportistas logísticos, incluidos DHL, FEDEX y UPS, para facilitar la transparencia del seguimiento y el rápido procesamiento aduanero. Cada par de cables se enrolla sin apretar para evitar la tensión interna y se sella dentro de un embalaje industrial antiestático con barrera contra la humedad, protegiendo los pines del conector chapados en oro de la corrosión y la degradación atmosférica durante el tránsito internacional.

Diagnóstico de Infraestructura y Preguntas Frecuentes

P1: ¿Por qué la configuración 51202329-112 debe implementarse estrictamente como un par emparejado?R1: Las arquitecturas DCS de Honeywell exigen una impedancia y un tiempo de propagación simétricos en los enlaces de E/S primario y secundario. La mezcla de cables de diferentes longitudes o revisiones puede introducir desfases temporales, lo que provoca errores constantes de sincronización de enlaces en los registros de diagnóstico del controlador.

P2: ¿Puedo pasar este conjunto de cables de enlace de E/S específico a través de bandejas de cables exteriores abiertas?R2: No, este cable está diseñado para gabinetes de salas de control interiores, entornos de suelo elevado o conductos protectores cerrados. Para rutas exteriores o no acondicionadas sujetas a alta radiación UV y estrés mecánico de tracción, debe pasar el conjunto dentro de un conducto metálico rígido para proteger la cubierta.

P3: ¿Cómo responde el controlador si uno de los cables del par sufre un corte físico repentino?R3: El controlador Honeywell Experion PKS o HPM detecta la pérdida de señal en ese canal específico al instante y cambia todo el tráfico de comunicación al cable compañero sin interrumpir el bucle de proceso. El sistema genera simultáneamente una notificación de alarma del sistema que detalla la falla específica del enlace para que los técnicos puedan reemplazar la línea dañada mientras la planta permanece en línea.
