Descripción general del producto

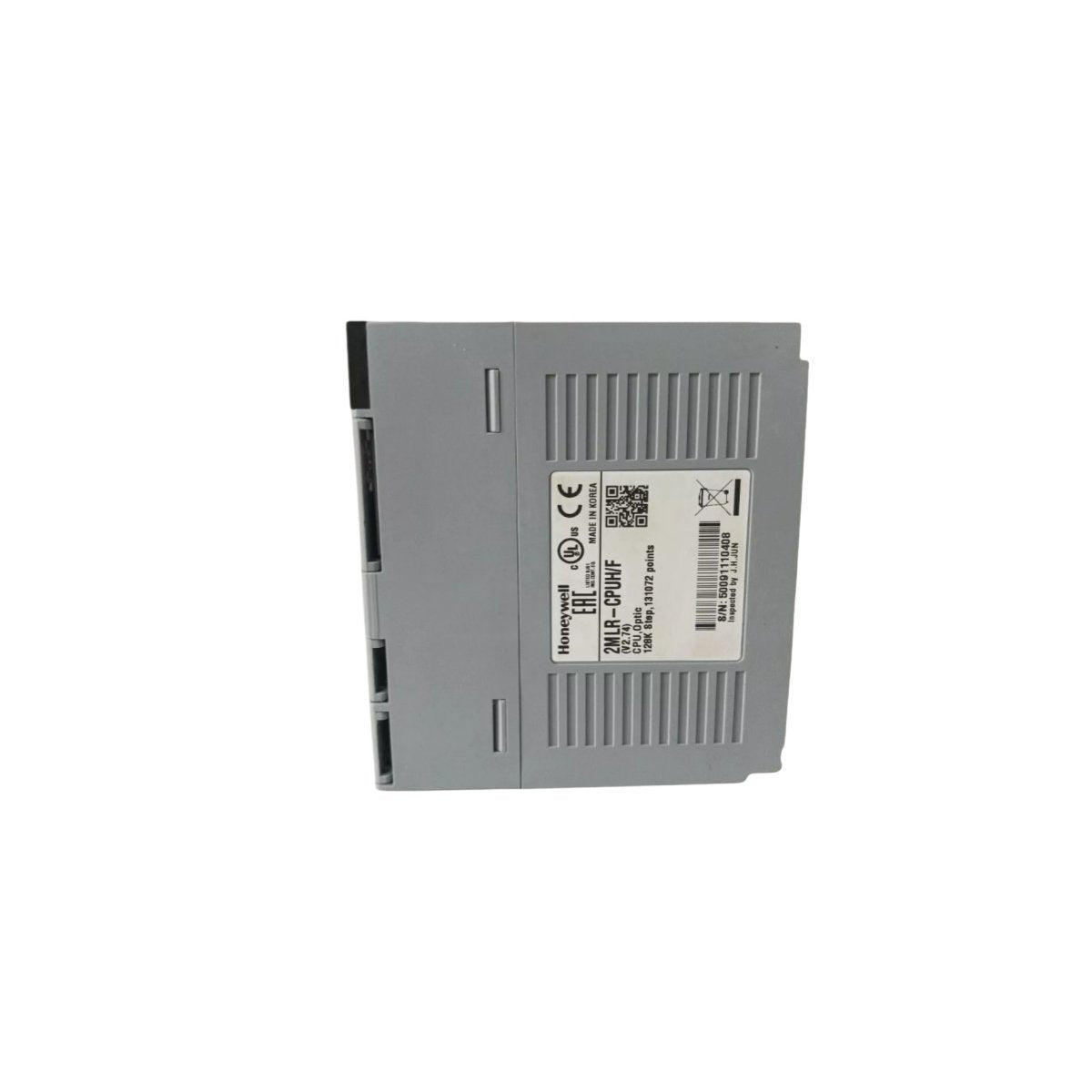

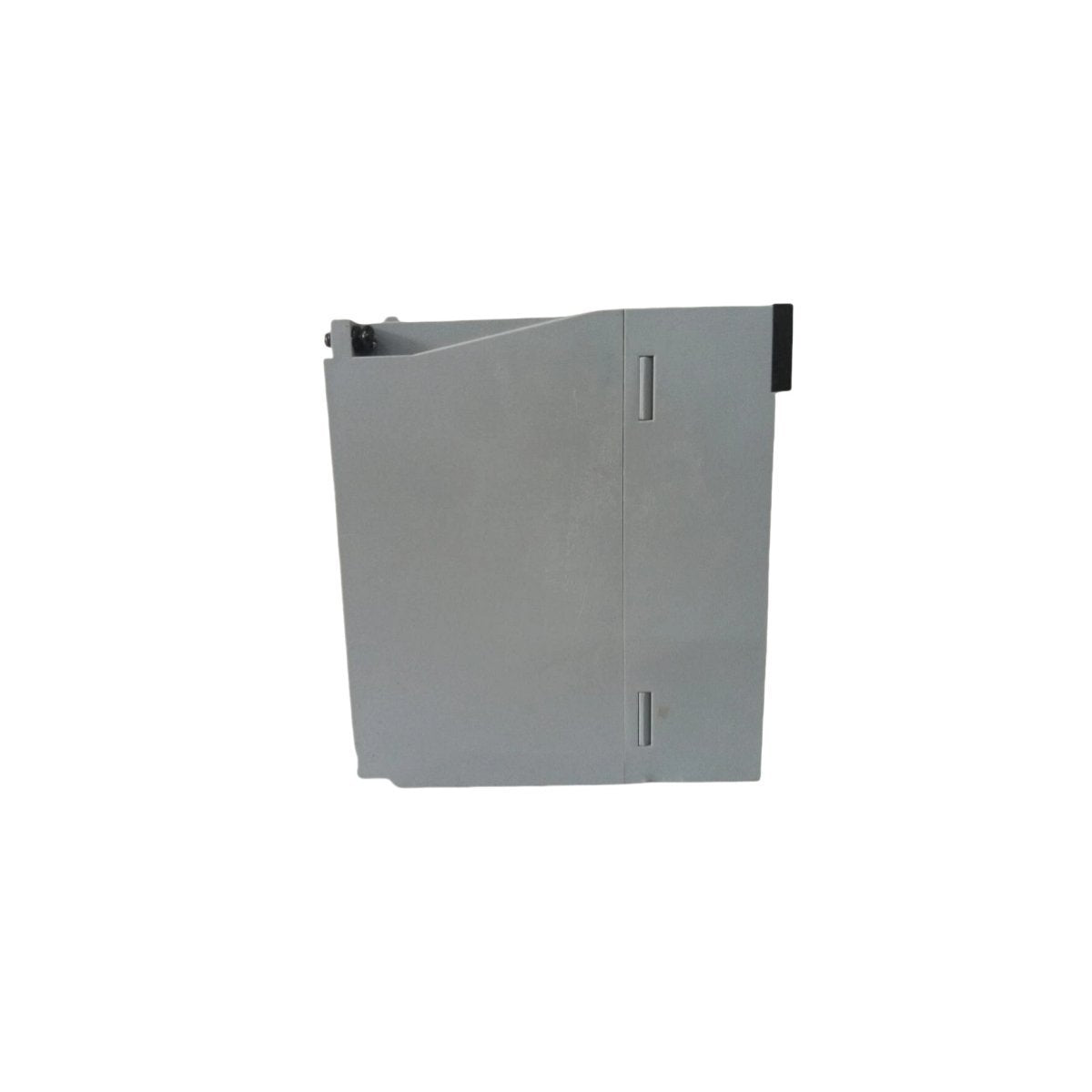

El Honeywell 2MLR-CPUH/F-CC es la piedra angular de la serie MasterLogic-200, específicamente diseñado para gestionar entornos industriales de alto riesgo donde el tiempo de inactividad no es una opción. Este módulo de CPU redundante dual proporciona la potencia de procesamiento de alta resistencia requerida para lógica compleja, control secuencial y procesamiento por lotes dentro de la arquitectura Experion PKS. Al aprovechar un diseño tolerante a fallas, elimina los puntos únicos de falla, asegurando que los procesos críticos en refinerías de petróleo, plantas químicas e instalaciones de generación de energía permanezcan en línea durante las transiciones de hardware. Su formato compacto desmiente su inmensa capacidad computacional, ofreciendo un sofisticado equilibrio entre la ejecución de lógica de alta densidad y la integración de red sin fisuras.

Hardware avanzado y lógica de redundancia

La designación "H/F-CC" significa una CPU de alto rendimiento, compatible con fibra óptica y con recubrimiento conformado (CC) para una mayor resistencia ambiental. El módulo utiliza un enlace de redundancia dedicado que facilita la sincronización de menos de 100 ms entre los procesadores primario y secundario, lo que garantiza una transferencia sin interrupciones durante los eventos de conmutación por error.

Construido sobre una arquitectura abierta, es compatible con los estándares de programación IEC 61131-3 completos, lo que permite a los ingenieros implementar estrategias de control complejas utilizando lenguajes familiares. La inclusión de puertos de fibra óptica de alta velocidad permite la comunicación de igual a igual a larga distancia sin el riesgo de interferencia electromagnética (EMI), mientras que la pila Ethernet integrada proporciona una integración vertical directa en las redes DCS de nivel empresarial.

Especificaciones técnicas críticas

Pautas de instalación y diseño en campo

La implementación adecuada del 2MLR-CPUH/F-CC requiere una estricta adherencia a los estándares de aislamiento térmico y eléctrico. El módulo debe instalarse en una placa base redundante MasterLogic-200 certificada. Asegúrese de que los cables de sincronización de fibra óptica mantengan un radio de curvatura mínimo para evitar la atenuación de la señal durante la duplicación de datos de alta velocidad.

Para un rendimiento óptimo en entornos con altas vibraciones o corrosivos, utilice los terminales de puesta a tierra integrados y asegúrese de que la ventilación del gabinete mantenga una temperatura ambiente por debajo de 55 °C. Al configurar la dirección IP a través del puerto de mantenimiento RS232, asegúrese de que la velocidad en baudios coincida con los parámetros de la estación de trabajo de ingeniería para evitar tiempos de espera de protocolo de firmware.

Ventajas operativas

El 2MLR-CPUH/F-CC sobresale en escenarios de "funcionamiento continuo". Su capacidad para alojar cualquier módulo de E/S compatible en cualquier ranura base proporciona una flexibilidad inigualable para la expansión del sistema o el intercambio en caliente durante los ciclos de mantenimiento activos.

• Optimización del espacio: El delgado ancho de 2,6 cm reduce significativamente el espacio requerido en el riel DIN, lo que permite gabinetes de control más pequeños y rentables.

• Versatilidad de protocolo: El soporte nativo para el Modbus serie heredado y los modernos protocolos Ethernet industriales garantiza que actúe como un puente robusto entre los instrumentos de campo y la sala de control.

• Preparación para entornos hostiles: El recubrimiento conformado protege los circuitos internos contra la humedad y los contaminantes transportados por el aire, una característica vital para aplicaciones de aguas residuales y en alta mar.

Logística y envío global

Tiempo de entrega: 3-5 días después de la confirmación del pago. Todas las unidades se envían a través de los servicios exprés de DHL, FEDEX o UPS . Cada módulo se guarda en un embalaje industrial antiestático y cajas originales selladas de fábrica para garantizar la integridad a la llegada.

Base de conocimientos técnicos

P1: ¿Cómo gestiona el 2MLR-CPUH/F-CC la sincronización entre pares redundantes?

R1: El módulo utiliza un enlace de sincronización de fibra óptica de alta velocidad que replica continuamente la imagen de la memoria y el estado de E/S de la unidad principal a la unidad en espera, lo que permite una transición sin interrupciones en menos de 100 ms si se detecta una falla.

P2: ¿Es compatible este módulo con bases MasterLogic-200 más antiguas?

R2: Si bien es compatible con la mayoría de las E/S del ML200, el 2MLR-CPUH/F-CC requiere una unidad base redundante específica (como el 2MLR-M08P) para utilizar sus capacidades de conmutación por error de procesador dual.

P3: ¿El sufijo "CC" afecta las clasificaciones eléctricas del módulo?

R3: No, el recubrimiento conformado es una capa protectora física. Las especificaciones eléctricas siguen siendo idénticas a las de la versión estándar, pero proporciona un MTBF (Tiempo Medio Entre Fallas) superior en atmósferas húmedas o con alto contenido químico.
