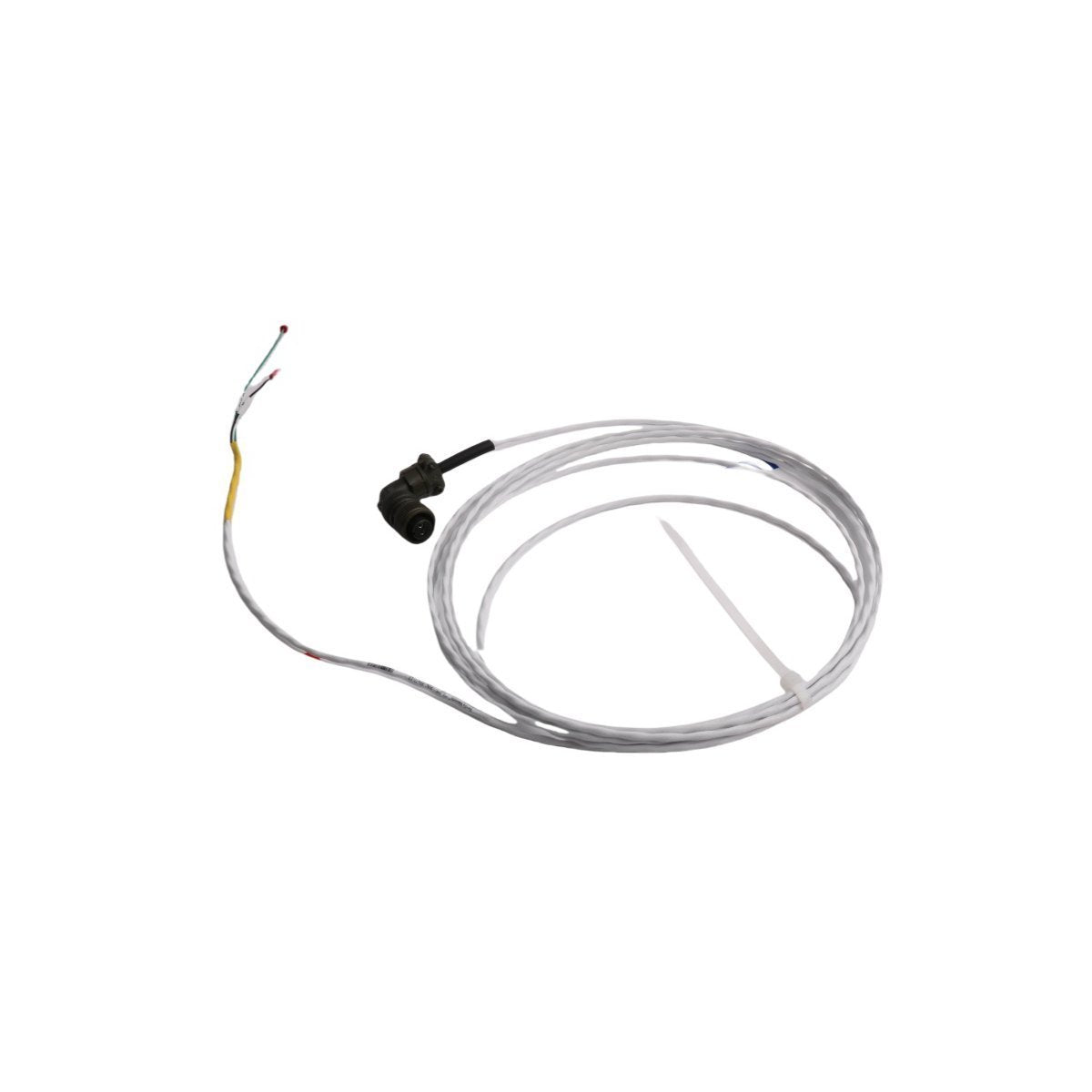

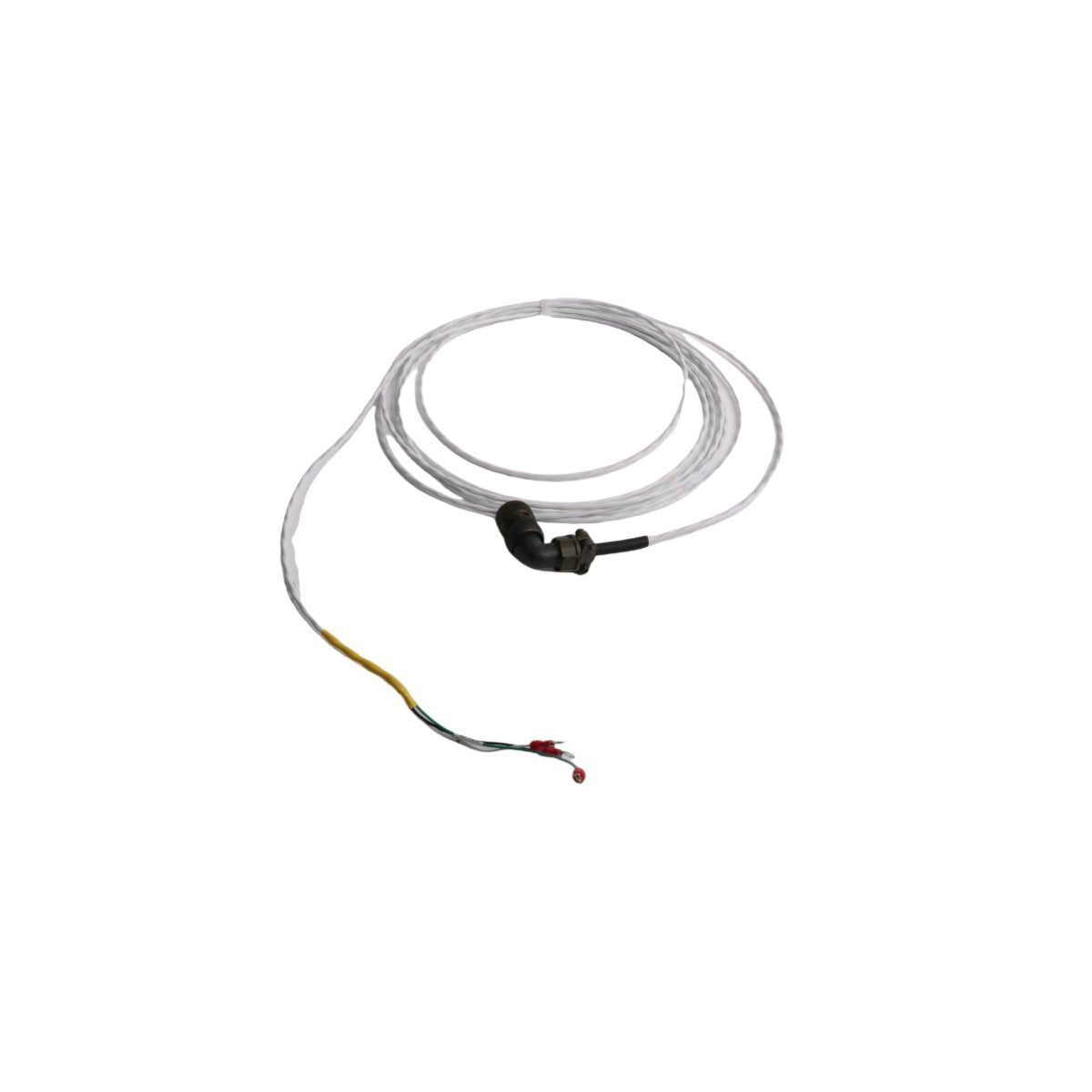

Configurado para la transmisión de señales analógicas de alta frecuencia en sistemas de monitorización de activos de maquinaria, el Bently Nevada 89477-33 (Cable de interconexión 89477) proporciona una ejecución física/eléctrica directa. Este medio de hardware coaxial de la serie 7200 enlaza el cabezal de la sonda de proximidad directamente con el rack de monitorización de procesamiento Proximitor correspondiente, permitiendo que las oscilaciones eléctricas crudas pasen sin distorsión estructural ni degradación de la amplitud.

Parámetros de referencia del hardware

Optimización de la escala de la sonda de corrientes de Foucault y la dinámica del rotor

Los perfiles de capacitancia eléctrica e inductancia de bucle del 89477-33 están estrictamente controlados para mantener las líneas de base de escala de sonda de corrientes de Foucault predefinidas requeridas para la evaluación de la dinámica del rotor. Esta consistencia física soporta rutinas precisas de validación de voltaje de espacio en tiempo real, anclando la salida nominal del bucle en una línea de base constante de -10 VCC cuando se posiciona en el centro del rango de calibración lineal. La matriz de cubierta exterior de doble blindaje proporciona una supresión permanente de diafonía, aislando las secuencias de datos de proximidad crudas de los campos de inducción magnética adyacentes dentro de los conductos de la carcasa de la maquinaria.

Diagnóstico operativo del hardware

P: ¿Cómo afecta la opción de longitud específica del 89477-33 a la precisión de la escala de la sonda de corrientes de Foucault?

R: La longitud física determina el perfil capacitivo e inductivo general del bucle de sintonización. El uso de una longitud de cable no coincidente desplaza el parámetro de escala calibrado de 200 mV/mil y provoca errores en las lecturas de desplazamiento, a menos que coincida con una configuración de modelo de Proximitor específica.

P: ¿Está permitido desconectar este enlace de interfaz coaxial mientras el rack de monitorización está energizado?

R: Sí. Desacoplar la conexión pasiva no induce fallas permanentes en los componentes eléctricos, pero interrumpe instantáneamente el bucle del transductor, lo que hace que el canal del monitor cambie a un estado de "No OK".

P: ¿Qué procedimientos aseguran las interfaces del conector coaxial en miniatura contra la entrada de fluidos ambientales?

R: Las conexiones acopladas deben encerrarse dentro de protectores de conector especializados o envolverse firmemente con capas de aislamiento autofusibles de fluorosilicona para evitar la entrada de humedad, aceites de proceso y vapores químicos.

Pasos de diseño e instalación en campo

• Dirija el recorrido coaxial flexible a lo largo de la estructura de la máquina, asegurándose de que la trayectoria nunca viole las restricciones de radio de curvatura mínimo de la cubierta del cable.

• Limpie todos los pines del conector con un limpiador de contactos de solvente evaporado y verifique que no haya rastros de fluido antes de enroscar el hardware de acoplamiento hasta que esté apretado con los dedos.

• Proteja la longitud expuesta del cable dentro de conductos blindados flexibles de pared gruesa dedicados para proteger contra riesgos de pellizcos o cortes mecánicos.

• Termine el blindaje de trenza metálica exterior exclusivamente en el punto de tierra de la carcasa del Proximitor para suprimir las rutas de ruido de bucle de tierra industrial.

Contenido estándar de adquisición

• 1 x Cable de interconexión Bently Nevada 89477-33

• 1 x Tarjeta de guía de instalación

Verificación logística y protección de paquetes

Tiempo de entrega: 2-7 días una vez que se completan los protocolos de pago. Los envíos se realizan internacionalmente a través de servicios de transporte expreso premium que incluyen DHL, FEDEX o UPS. El componente de hardware de diagnóstico se sella dentro de un embalaje industrial antiestático dedicado y se acolcha con aislamiento de espuma densa para verificar que las propiedades mecánicas y de estado de calibración permanezcan inalteradas durante las fases de tránsito global.
