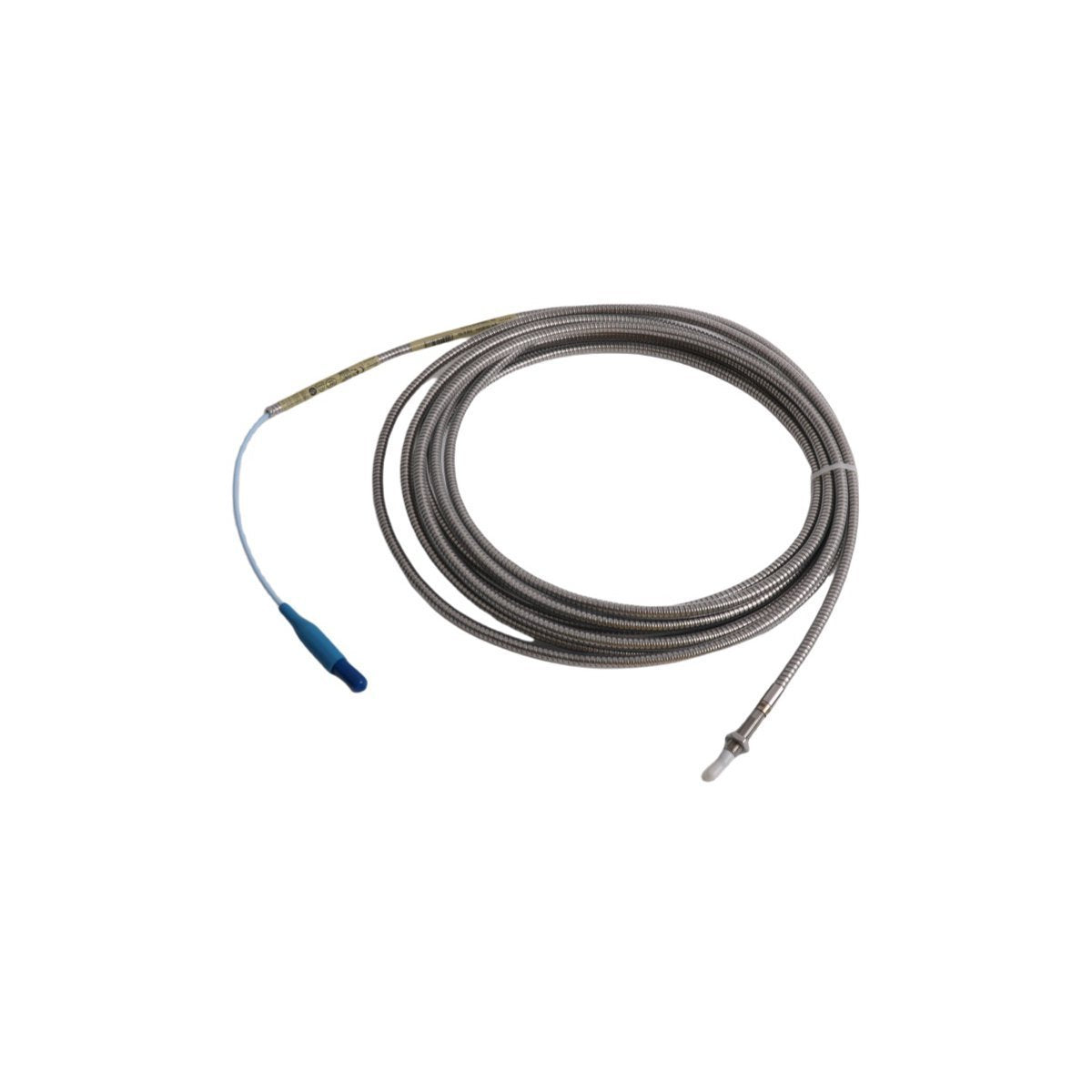

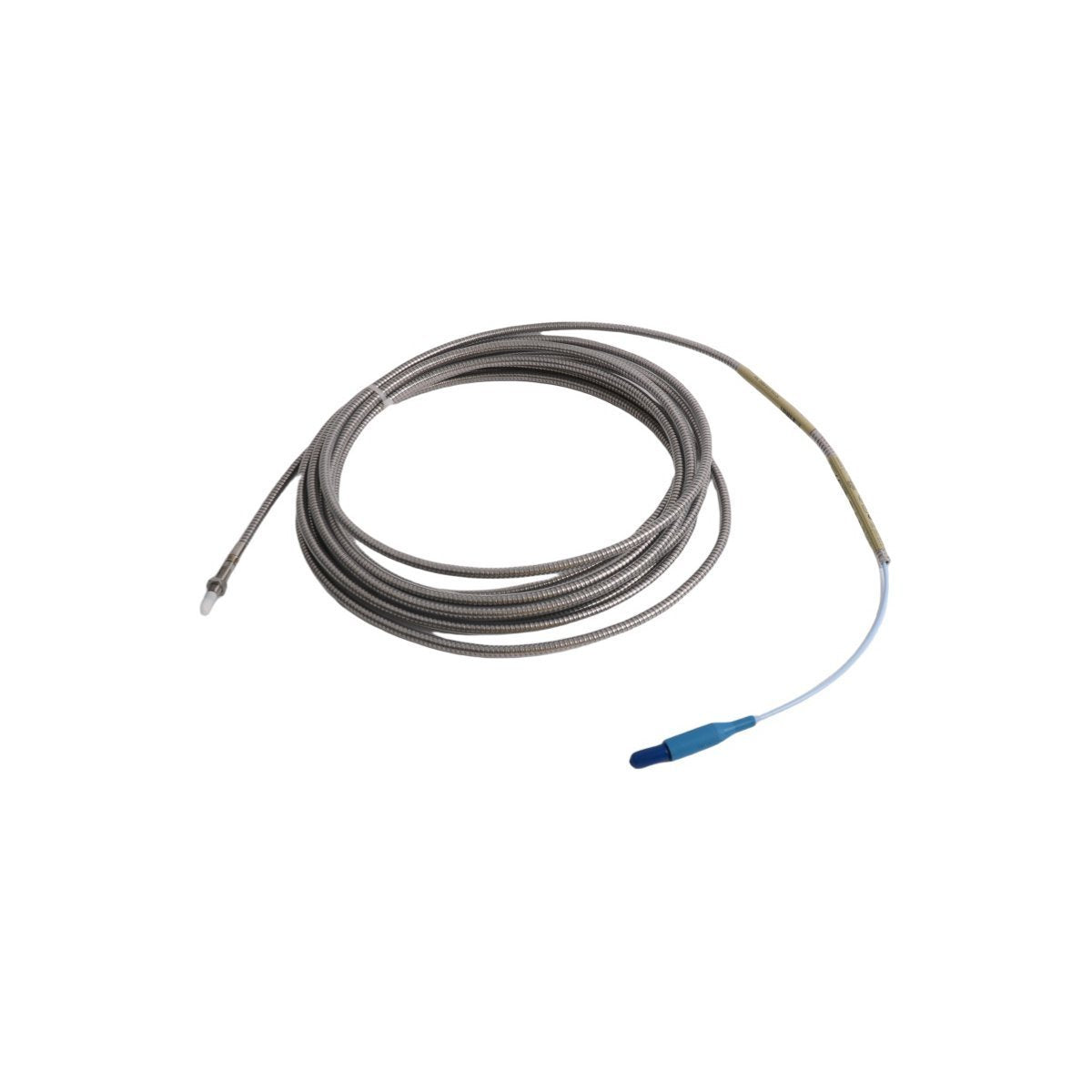

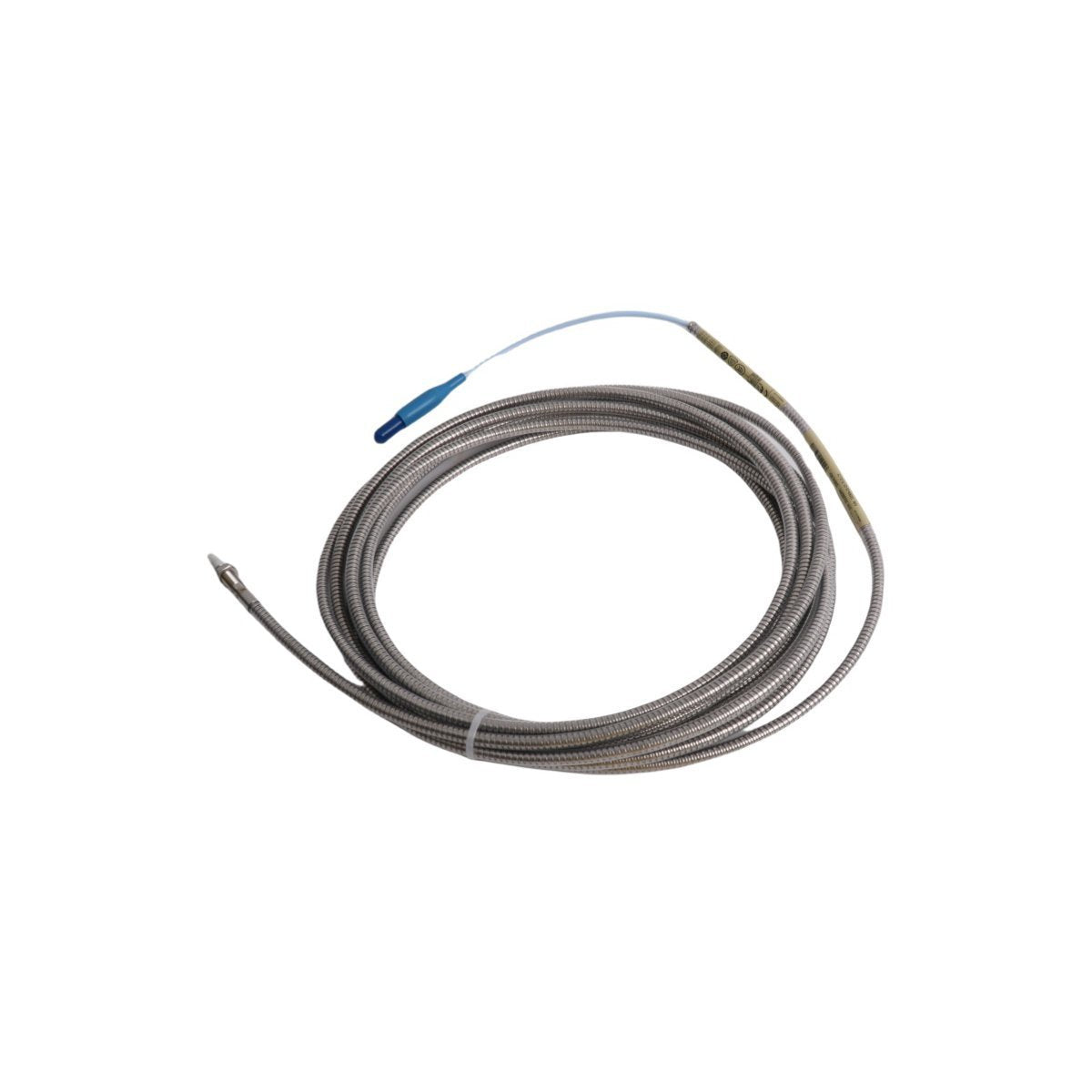

Configurado para mediciones de vibración y desplazamiento sin contacto en la optimización de activos de turbomaquinaria, el Bently Nevada 330904-00-07-10-02-05 (sonda de proximidad 330904) proporciona ejecución física/eléctrica directa. Este sistema transductor utiliza bucles de corrientes de Foucault para capturar vibraciones radiales en tiempo real, posición de empuje axial y métricas de referencia de tiempo. El hardware traduce los desplazamientos mecánicos del eje en señales de voltaje analógicas proporcionales dentro de los sistemas de monitoreo continuo de maquinaria.

Desglose de la opción de sufijo del modelo

La matriz de sufijos alfanuméricos define la estructura mecánica, las configuraciones de la carcasa y las interfaces de conexión específicas del conjunto de la sonda:

• 330904: Número de modelo base para la sonda de proximidad 3300 XL NSv de rosca 3/8-24 UNF sin armadura.

• 00: Opción de longitud sin rosca. Estándar de 0.0 pulgadas.

• 07: Opción de longitud total de la caja. Longitud nominal de la caja de 0.7 pulgadas.

• 10: Opción de longitud total. Especifica 1.0 metro (3.3 pies) de cable coaxial integral continuo.

• 02: Opción de conector. Conector ClickLoc coaxial en miniatura con protector de conector.

• 05: Opción de aprobación de agencia. Clasificaciones de área peligrosa intrínsecamente segura y no incandescente CSA, ATEX e IECEx.

Parámetros de rendimiento técnico

Dinámica del rotor y validación del voltaje de holgura

La sonda funciona mediante el escalado de la sonda de corrientes de Foucault optimizado para objetivos de acero AISI 4140 para medir movimientos mecánicos dinámicos. La configuración de campo requiere la validación del voltaje de holgura para posicionar la punta de la sonda en el centro de la pendiente de calibración lineal del sensor. Esta línea de base se establece en un objetivo de salida nominal de -10 VCC desde la unidad auxiliar del sensor Proximitor. Para garantizar una observación de alta fidelidad de la dinámica del rotor y un procesamiento de señales claro, se mantiene la supresión de la diafonía asegurando que las puntas de las sondas adyacentes estén físicamente separadas por una distancia mínima de 25 mm.

Inventario de logística de despacho

• 1 sonda de proximidad Bently Nevada 330904-00-07-10-02-05 con cable integrado de 1.0 metro.

• 1 funda protectora de conector macho de silicona extraíble.

• 2 contratuercas de montaje hexagonales (rosca 3/8-24 UNF).

Restricciones de montaje en campo

Control de inserción mecánica

• Confirme que las roscas coinciden con las especificaciones 3/8-24 UNF antes de la instalación física para eliminar el riesgo de agarrotamiento.

• Logre una profundidad de enganche estructural mínima de 5 roscas completas dentro del orificio de la carcasa de la máquina.

• Aplique el par de instalación a la contratuerca de bloqueo hasta un límite máximo de 3.4 N-m (30 in-lb).

Parámetros de gestión de cables

• Aplique un radio de curvatura mínimo estricto de 25.4 mm (1.0 pulgada) a lo largo del recorrido de transmisión coaxial.

• Evite enrutar la línea del sensor de bajo voltaje en paralelo con los cables de alimentación de CA para bloquear la inducción electromagnética.

• Encierre las interconexiones coaxiales sin terminar dentro de cajas de conexiones terminales resistentes a la intemperie para evitar la entrada de líquidos.

Preguntas frecuentes del servicio de asistencia de ingeniería

• ¿Se puede operar esta sonda específica directamente sin un controlador Proximitor?

  No. Esta sonda inductiva pasiva requiere excitación de RF de alta frecuencia de una unidad Proximitor 3300 XL externa para transformar los cambios de distancia de la holgura en una salida de voltaje.

• ¿Qué sucede si se aplica un par superior a 3.4 N-m a la carcasa de la sonda durante el montaje?

  Una fuerza de compresión excesiva deforma el conjunto de bobinado interno o agrieta la unión de la punta de cerámica, lo que provoca un cambio permanente en la calibración o una falla de circuito abierto.

• ¿Cómo altera la orientación de un metal no ferroso el factor de escala del valor estándar de 7.87 V/mm?

  La alteración de la metalurgia del objetivo cambia la permeabilidad magnética, lo que provoca una grave degradación del seguimiento de la linealidad a menos que el bucle de calibración se ajuste para la aleación específica.

• ¿Cuál es el propósito específico del objetivo de -10 VCC durante la configuración inicial en campo?

  El nivel de -10 VCC coincide con el punto medio exacto de la ventana operativa lineal del sensor, lo que garantiza el mismo margen para los picos de vibración dinámica positiva y negativa.

• ¿Permite este módulo de sensor de proximidad la desconexión en caliente en línea mientras está alimentado?

  Sí. El elemento de sonda pasiva se puede desacoplar de la trayectoria del cable de extensión sin interrumpir ni detener el rack de monitoreo de protección de maquinaria principal.

• ¿Qué síntoma del sistema indica que la supresión de la diafonía se ha visto comprometida por sensores cercanos?

  El bucle de monitoreo muestra una onda de batido de voltaje de baja frecuencia o un cambio artificial del nivel de ruido de baja frecuencia causado por campos magnéticos superpuestos.

• ¿La camisa del cable integral es inmune a los daños por inmersión continua en aceite de turbina peligroso?

  Sí. La construcción de material de fluoropolímero proporciona una alta resistencia química contra la degradación por exposición a fluidos lubricantes industriales sintéticos o a base de minerales.

• ¿El código de sufijo del modelo 05 exige algún procedimiento especial de conexión a tierra de la instalación?

  Sí. Las instalaciones en áreas peligrosas requieren que la capa de blindaje coaxial termine en un punto de tierra intrínsecamente seguro dentro de la carcasa de monitoreo.
