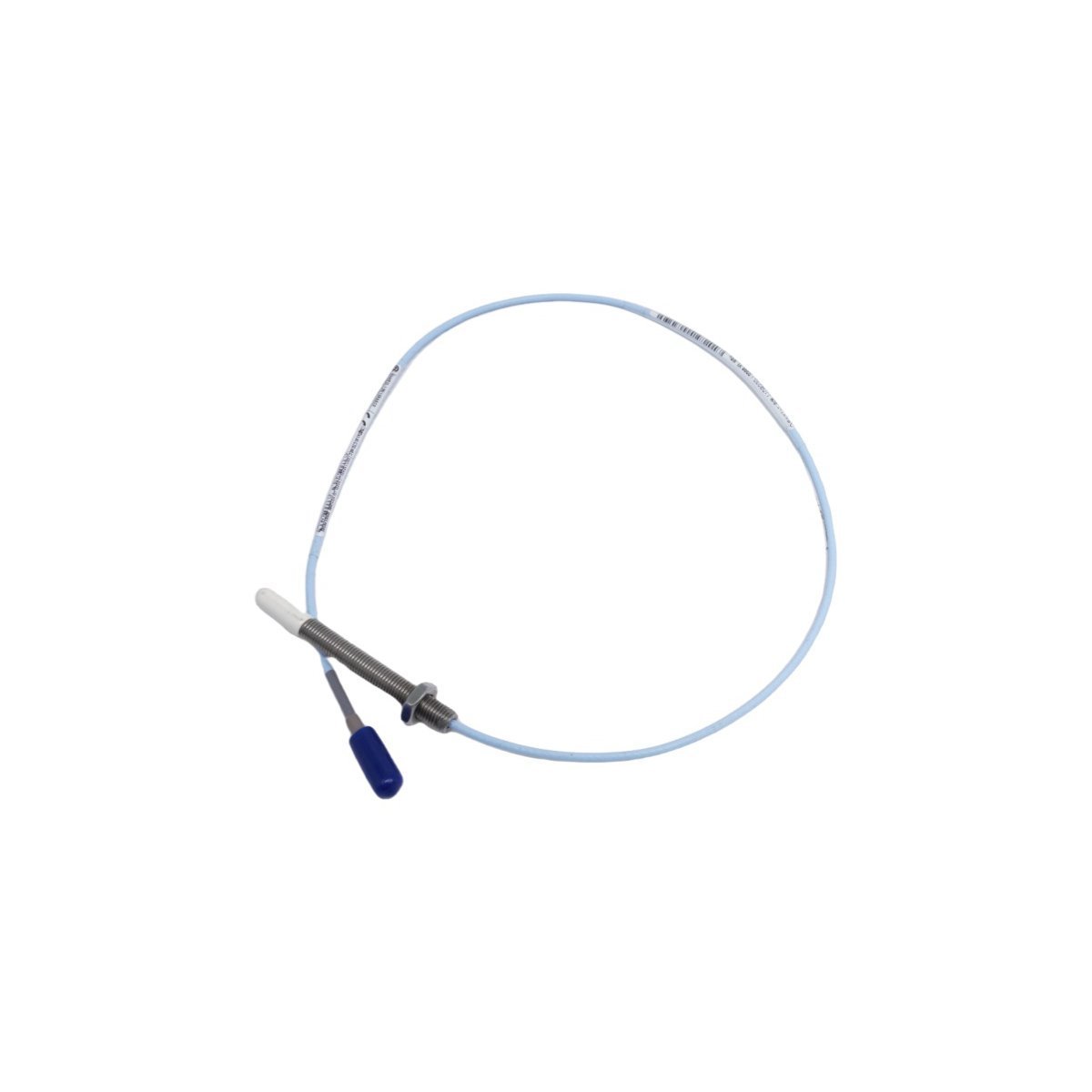

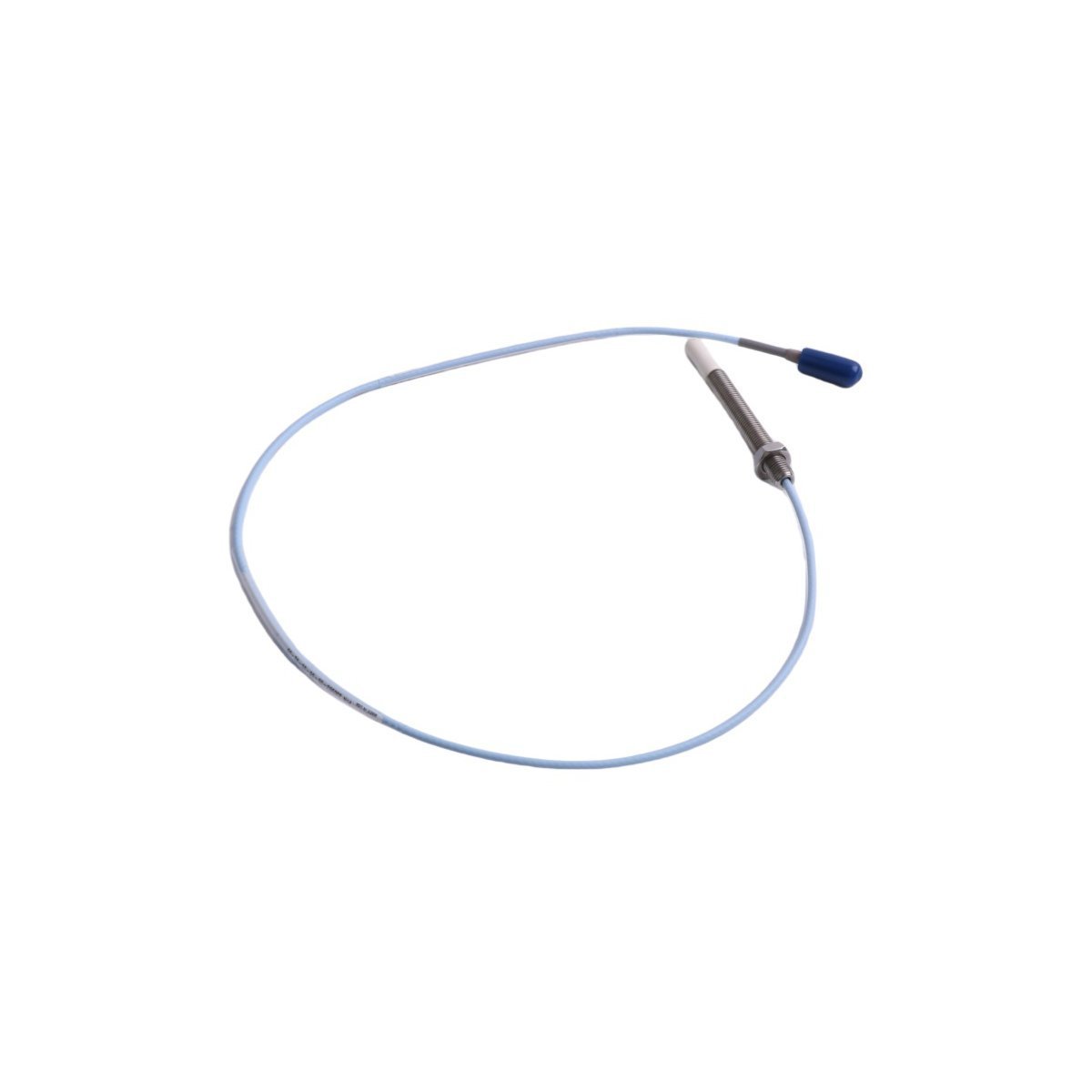

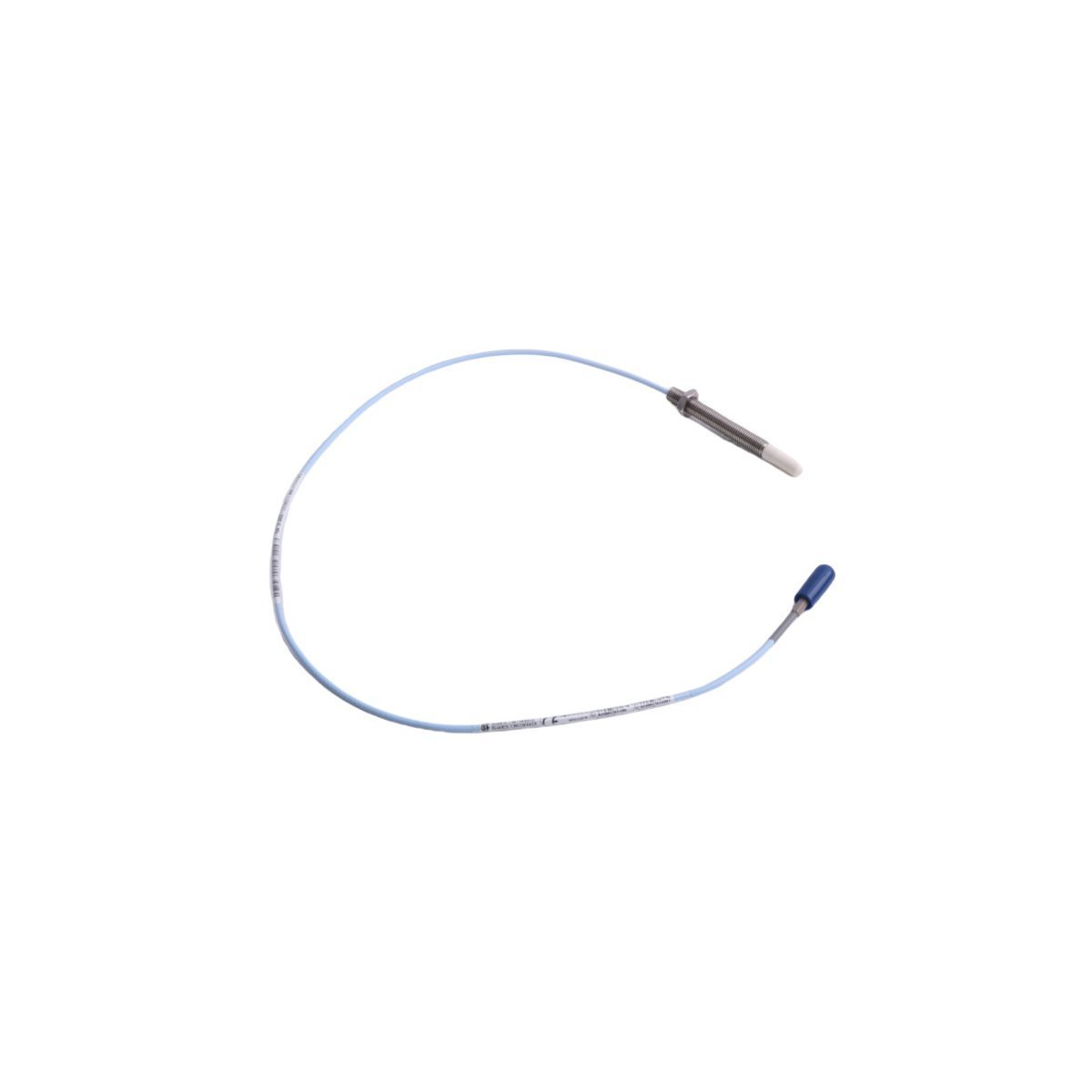

La Bently Nevada 330903-04-10-10-01-00, también catalogada como la sonda de proximidad 330903, sirve como un elemento sensor de alta precisión para el sistema transductor 3300 NSv (campo cercano). Diseñada específicamente para maquinaria rotativa de eje pequeño, esta sonda de 5 mm de diámetro utiliza inducción por corrientes de Foucault para proporcionar datos de desplazamiento de alta resolución. A diferencia de las sondas XL estándar de 8 mm, la 330903 está optimizada para holguras más estrechas y entornos de amplitud de vibración más baja, lo que garantiza una medición precisa de la vibración radial y la posición axial en equipos industriales compactos.

Desglose de sufijos y matriz de modelos

El conjunto 330903-04-10-10-01-00 está configurado para cumplir con los requisitos de instalación específicos:

• 04: Tamaño/estilo de rosca (5/8-24 UN-2A)

• 10: Longitud total de la carcasa (100 mm)

• 10: Longitud total (1.0 metro)

• 01: Tipo de conector (Coaxial en miniatura, sin blindaje)

• 00: Aprobación de agencia (Estándar)

Especificaciones de hardware

Monitoreo mecánico y características TSI

El sistema 3300 NSv está diseñado para maquinaria donde las limitaciones de espacio o los diámetros de eje pequeños impiden el uso de transductores más grandes de 8 mm. La sensibilidad del sistema se ajusta de fábrica a 7.87 V/mm (200 mV/mil), proporcionando la alta ganancia necesaria para detectar dinámicas sutiles del rotor. Durante la puesta en marcha, la sonda debe tener un espacio en el punto medio del rango lineal, lo que normalmente se verifica observando una salida de -10 VCC en el sensor Proximitor. Una instalación adecuada es fundamental para la linealidad de la señal; cualquier resonancia mecánica en el soporte de montaje de la sonda o la proximidad a superficies metálicas puede inducir artefactos de señal no deseados.

Información para pedidos

• Sonda de proximidad NSv de 5 mm 330903

• Paquete de hardware de instalación (contratuerca y arandela)

• Hoja de datos técnicos del producto

• Nota: Esta sonda requiere un Proximitor 3300 NSv compatible para funcionar dentro de los límites de precisión especificados.

Pautas de instalación en campo

• Ajuste de la holgura: Utilice un calibrador de espesores de precisión para ajustar la holgura. Verifique que el voltaje de salida del Proximitor sea -10 VCC antes de finalizar la posición de la contratuerca.

• Aplicación de torsión: Apriete la contratuerca según las especificaciones de torsión recomendadas para evitar la migración del sensor durante el ciclo térmico.

• Gestión de cables: Fije el cable coaxial para minimizar el movimiento; use bridas de grado industrial y evite las curvas pronunciadas que podrían forzar el conector en miniatura.

• Conexión a tierra: Asegúrese de que la caja de la sonda tenga un camino limpio y de baja resistencia a la tierra de la máquina para minimizar la interferencia electromagnética (EMI).

• Inspección de la superficie: Confirme que el área del eje objetivo sea lisa y esté libre de inclusiones magnéticas, ya que estas afectarán la uniformidad del campo de corrientes de Foucault.

Preguntas frecuentes

• P: ¿Se puede usar esta sonda con un Proximitor 3300 XL estándar de 8 mm?

• R: No, las sondas 3300 NSv tienen características eléctricas diferentes y deben combinarse exclusivamente con los Proximitors 3300 NSv.

• P: ¿Por qué el rango lineal está limitado a 1.5 mm?

• R: El rango de 1.5 mm está optimizado para maquinaria de pequeña holgura para proporcionar mayor resolución y sensibilidad que las sondas más grandes de 8 mm.

• P: ¿El cable de 1.0 metro es reemplazable?

• R: No, la longitud del cable es una parte integral de la impedancia sintonizada del sistema; no se puede reemplazar ni alterar sin comprometer la calibración.

• P: ¿Cuál es la principal ventaja de la punta de 5 mm?

• R: El diámetro más pequeño de la punta permite la instalación en espacios reducidos y mejora la resolución espacial para medir la vibración en muñones de eje estrechos.

• P: ¿Puedo usar esta sonda en un ambiente de vacío?

• R: Sí, los materiales de construcción de la sonda son compatibles con ambientes de vacío, siempre que la temperatura se mantenga dentro del rango de -35 a +177 °C.

• P: ¿Qué indica un mal funcionamiento de la sonda?

• R: Un voltaje de holgura de CC fuera del rango de funcionamiento normal (p. ej., cerca de -24 VCC o 0 VCC) o un ruido de señal significativo suelen indicar una falla.

• P: ¿Estas sondas son adecuadas para aplicaciones en turbinas de vapor?

• R: Son adecuadas, siempre que se respeten los límites de temperatura y presión. A menudo se utilizan en turbinas auxiliares más pequeñas.

• P: ¿Cómo evito la interferencia de la señal?

• R: Mantenga los cables de señal alejados de las líneas de CA de alto voltaje y asegúrese de que todas las conexiones estén apretadas y protegidas en una caja de empalmes con conexión a tierra.
