Descripción general del producto

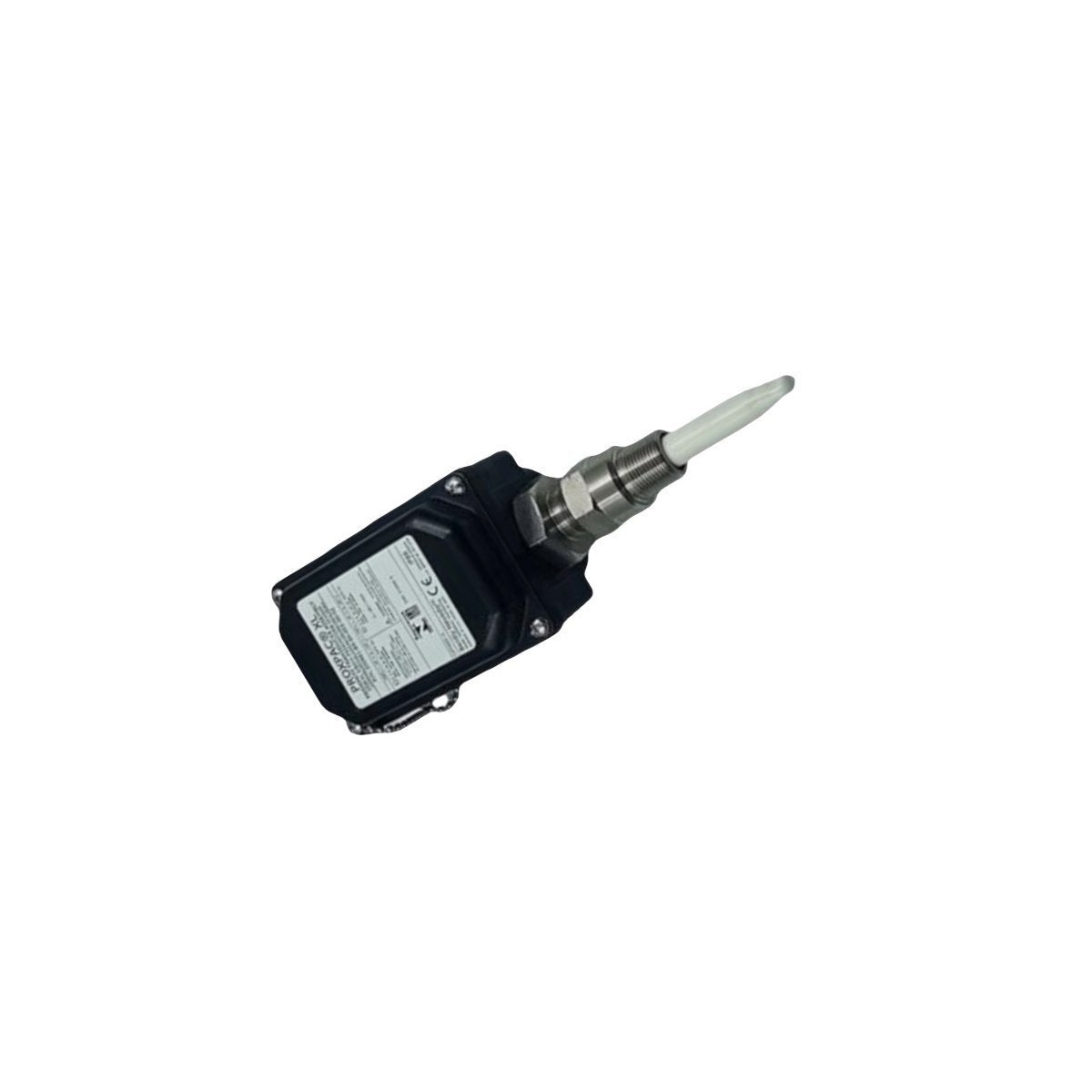

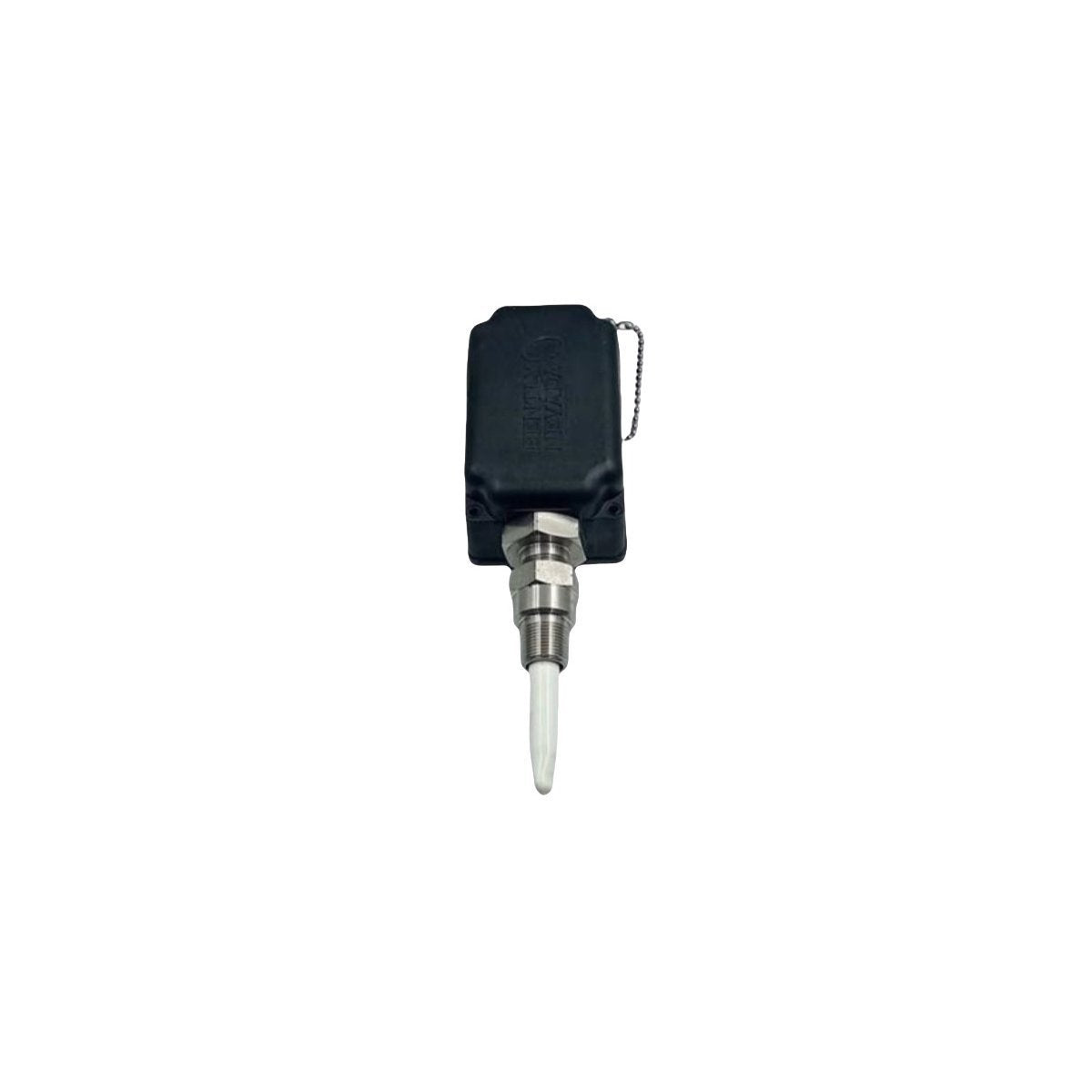

El Bently Nevada 330881-28-04-145-03-02 PROXPAC XL representa una sofisticada evolución en la protección de maquinaria, combinando una sonda de corriente de Foucault de 8 mm y un sensor Proximitor en una única y robusta carcasa. Diseñado específicamente para activos rotativos críticos, como turbinas de vapor, compresores centrífugos y bombas grandes, este transductor proporciona mediciones de alta precisión y sin contacto de la vibración radial y el empuje axial.

Al integrar el sensor directamente en la cubierta de la carcasa, este conjunto elimina los riesgos tradicionales de pérdida de señal asociados con los cables de extensión. Esta arquitectura autónoma simplifica el cableado de campo y reduce el tamaño total del sistema de instrumentación de supervisión de turbinas (TSI). Su construcción de sulfuro de polifenileno (PPS) de alto rendimiento garantiza que la unidad funcione eficazmente en presencia de exposición química e interferencias electromagnéticas, proporcionando la resolución submicrométrica necesaria para la detección temprana de fallas en maquinaria de alta velocidad.

Detalles de la configuración técnica

El 330881-28-04-145-03-02 utiliza un sistema modular de numeración de piezas para ajustarse a los requisitos mecánicos específicos del tren de máquinas:

Opción de sonda y sello (-28)

Esto especifica la integración de una sonda 3300 XL de 8 mm con certificaciones de aprobación múltiple (incluidas ATEX/IECEx para áreas peligrosas) y sellos de Viton de alta presión para evitar fugas de fluido de proceso.

Longitud del espaciador (-04)

El espaciador de 40 mm proporciona la holgura necesaria entre el puerto de montaje y la carcasa externa, lo que facilita el ajuste y el acceso a las herramientas durante la puesta en marcha.

Penetración de la sonda (-145)

Una profundidad de penetración de 145 mm asegura que la punta de la sonda alcance la superficie del eje objetivo a través de carcasas de máquina gruesas o capas de aislamiento, proporcionando una ventana de medición estable.

Opción de acoplamiento (-03)

Esta configuración incluye un acoplamiento M20 y dos tapones, optimizando la carcasa para sistemas de conductos métricos estándar y manteniendo un entorno interno sellado.

Rosca de montaje (-02)

La rosca de montaje 3/4-14 NPT proporciona una conexión mecánica estandarizada y de alta resistencia a la carcasa del cojinete o al soporte de la máquina.

Especificaciones técnicas

Guía de instalación y mantenimiento de ingeniería

Calibración de la tensión de espacio

Durante la instalación, los ingenieros deben establecer la distancia mecánica entre la punta de la sonda y el objetivo del eje. Para el sistema 3300 XL de 8 mm, el "punto medio del rango lineal" estándar se logra cuando la tensión de salida de CC es aproximadamente -10,0 VCC. Utilice un multímetro digital calibrado para verificar esta tensión antes de apretar las contratuercas.

Toma de tierra y blindaje de la carcasa

La carcasa de PPS contiene fibras conductoras para disipar la estática. Asegúrese de que el blindaje del cableado de campo esté conectado a tierra solo en el extremo del monitor (por ejemplo, el rack 3500). Evite la conexión en "cadena" de los blindajes para evitar bucles de tierra que puedan introducir ruido en la señal de vibración.

Gestión de cables

Mantenga un radio de curvatura mínimo de 25,4 mm (1 pulgada) para el cableado interno. Aunque esta unidad elimina el cable de extensión externo, los cables de plomo internos deben asegurarse para evitar la fatiga causada por la vibración de alta frecuencia de la máquina.

Ventajas de ingeniería

• Eficiencia autónoma: El PROXPAC XL elimina la necesidad de carcasas Proximitor separadas en el patín de la máquina, lo que reduce la mano de obra de instalación y los costos de hardware.

• Inmunidad EMI: La construcción termoplástica avanzada proporciona un blindaje superior contra el ruido eléctrico en comparación con las carcasas de aluminio tradicionales, lo que garantiza la integridad de la señal en entornos eléctricos "sucios".

• Ajustabilidad en campo: El diseño permite el ajuste de la profundidad de la sonda sin desmontar la máquina, lo que facilita una recalibración rápida durante las paradas programadas.

• Integración total de TSI: Totalmente compatible con los racks de monitoreo Bently Nevada 3500 y 3300, lo que garantiza un flujo de datos continuo para los programas de mantenimiento predictivo.

Logística y entrega global

Mantenemos un stock de alta rotación del 330881-28-04-145-03-02 para minimizar el tiempo de inactividad de sus instalaciones.

• Tiempo de entrega: 3-5 días hábiles después de la confirmación del pago.

• Socios de envío: Entrega exprés a través de DHL, FEDEX o UPS.

• Embalaje: Se envía en embalaje protector antiestático (ESD) dentro de una caja reforzada de alta resistencia para garantizar la seguridad de grado industrial durante el tránsito.

Preguntas frecuentes técnicas

P1: ¿Cómo verifico que la sonda funciona correctamente antes de la puesta en marcha?

R1: Realice una verificación de calibración estática. Conecte una fuente de alimentación de -24 VCC y acerque un material objetivo (acero 4140) a la punta de la sonda. Mida la tensión de salida; debe cambiar linealmente a 200 mV por mil de movimiento.

P2: ¿Puede el 330881-28-04-145-03-02 reemplazar un sistema de proximidad de la serie 7200 más antiguo?

R2: Sí, la serie 3300 XL es el sucesor funcional de la serie 7200. Sin embargo, dado que se trata de una unidad autónoma, deberá redirigir el cableado de campo directamente a esta carcasa en lugar de a un Proximitor remoto.

P3: ¿Cuál es el beneficio de la carcasa de PPS sobre el acero inoxidable tradicional?

R3: El PPS ofrece una resistencia química excepcional a los lubricantes sintéticos y ácidos que pueden corroer los metales. Además, las fibras conductoras del PPS evitan la acumulación de cargas electrostáticas, lo cual es una característica de seguridad crítica en zonas peligrosas.

P4: ¿Este módulo requiere un cable de extensión separado?

R4: No. Una de las principales ventajas del PROXPAC XL es que la sonda se conecta directamente al sensor Proximitor integrado dentro de la carcasa, eliminando la necesidad de un cable de extensión de 5 m o 9 m.
