Descripción general del producto

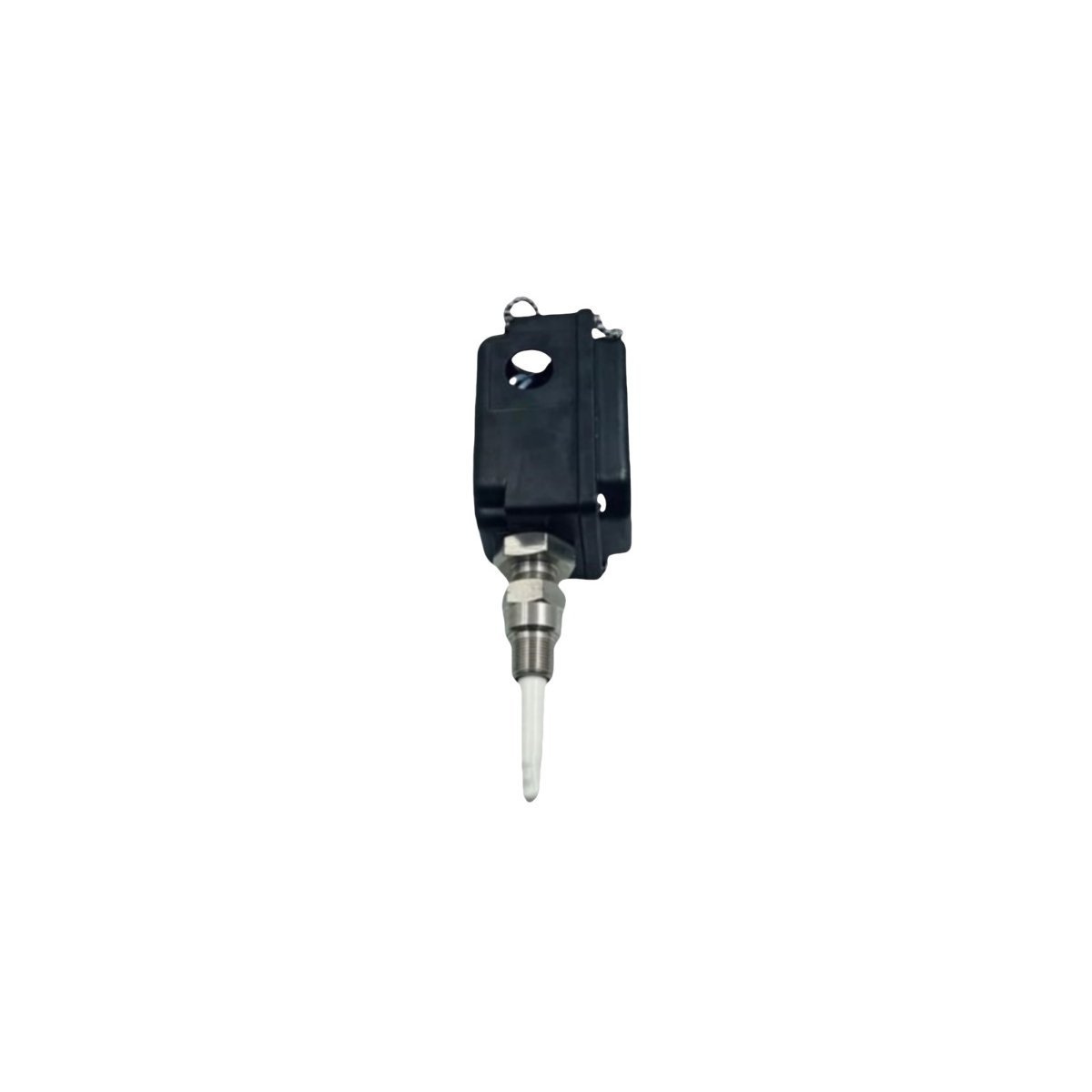

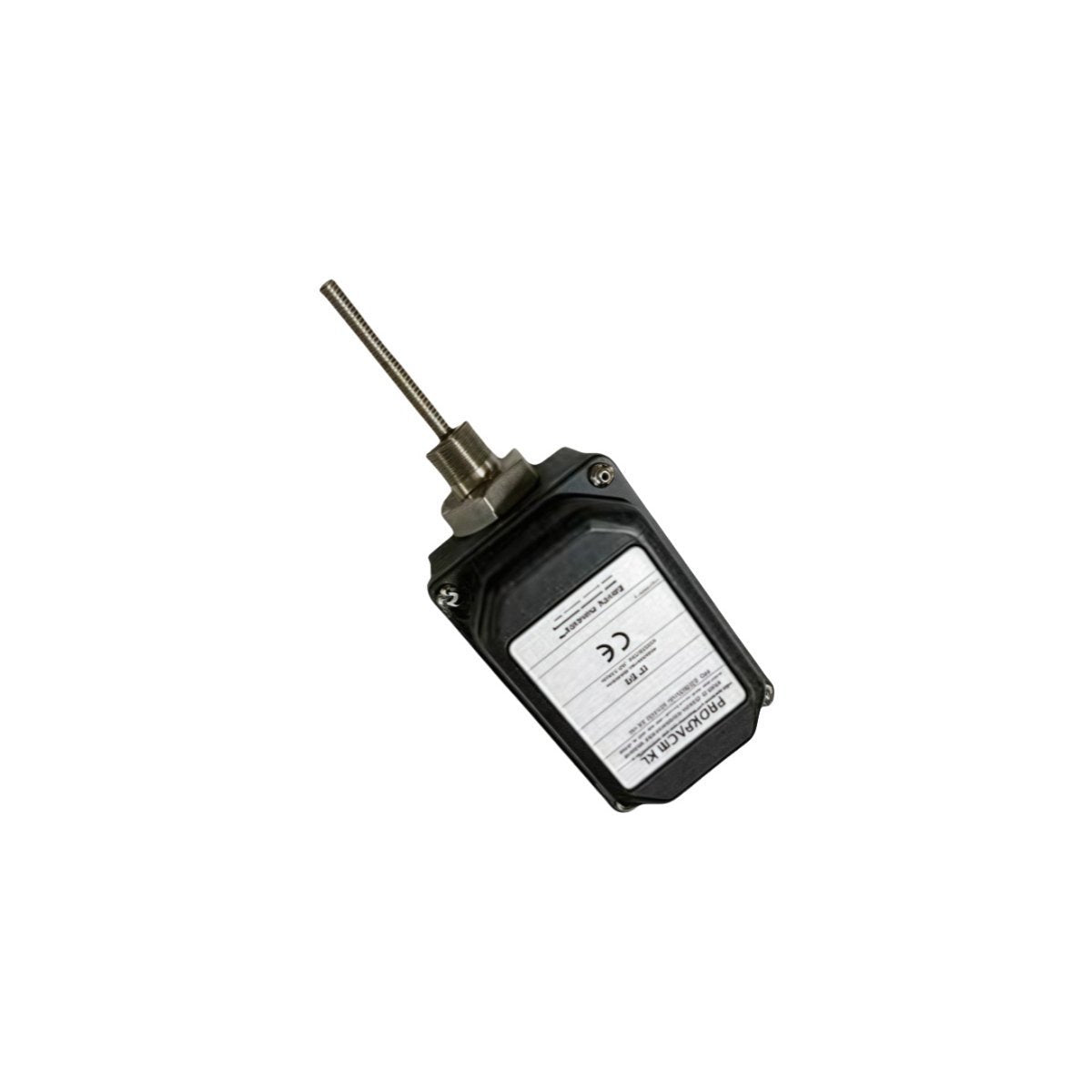

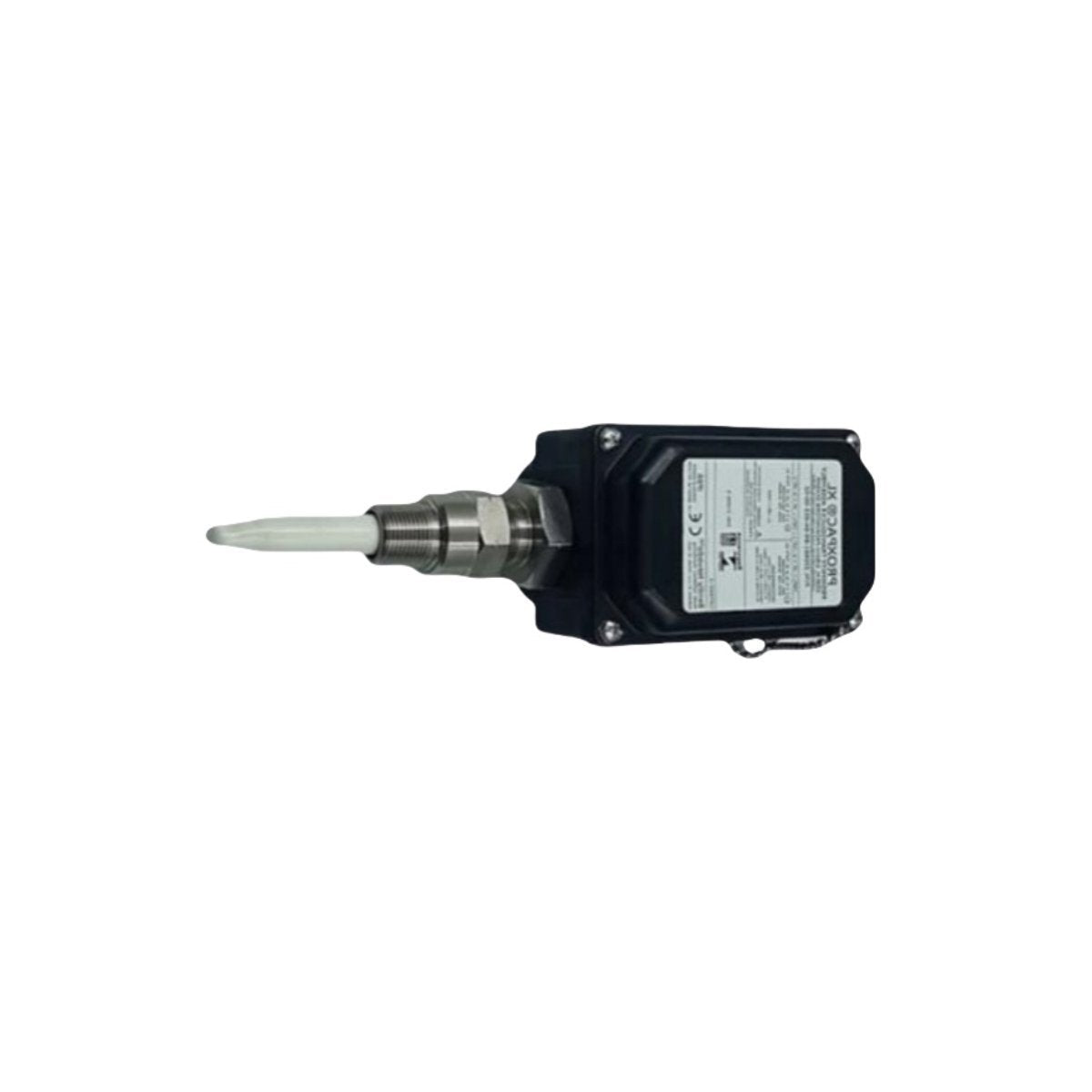

El Bently Nevada 330881-01-00-000-00-02 es un conjunto de transductor integrado de la familia de productos PROXPAC XL. A diferencia de los sistemas de transductores de proximidad tradicionales que requieren componentes separados de sonda, cable de extensión y Proximitor, el diseño PROXPAC XL aloja el sensor Proximitor dentro de una carcasa robusta y protegida integrada directamente con el conjunto de la sonda. Esta arquitectura consolidada está diseñada específicamente para reducir la complejidad de la instalación, minimizar la huella requerida para la instrumentación y eliminar la necesidad de cableado de campo separado entre la sonda y la electrónica de detección. Al utilizar la probada tecnología de detección de corrientes de Foucault de la plataforma 3300 XL, el 330881 proporciona una precisión líder en la industria para monitorear la vibración radial y la posición axial del eje en maquinaria rotatoria crítica. Es una solución ideal para modernizar patines existentes o implementar en entornos industriales con espacio limitado donde la simplicidad y la confiabilidad son primordiales.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330881-01-00-000-00-02 denota parámetros estructurales y eléctricos específicos:

• 01: Estilo de sonda y configuración de la carcasa

• 00: Orientación de la rosca de montaje

• 000: Opciones de entrada de cable/conector

• 00: Aprobaciones de agencias

• 02: Calibración estándar y escala de salida

Aplicaciones típicas

La serie PROXPAC XL es muy apreciada en entornos donde las cadenas de transductores multicomponente tradicionales son difíciles de implementar:

• Patines de petróleo y gas: Ideales para paquetes de compresores y bombas donde el enrutamiento de cables y el espacio de la caja de conexiones son limitados.

• Sitios de monitoreo remoto: La reducción del número de posibles puntos de falla en el bucle eléctrico lo hace adecuado para plataformas no tripuladas o remotas.

• Turbomaquinaria con espacio limitado: Perfecta para carcasas de cojinetes o secciones de turbinas estrechas donde el montaje separado del Proximitor es físicamente imposible.

• Modernización de sistemas heredados: Reemplaza fácilmente las tecnologías de monitoreo más antiguas y menos confiables con el motor de detección 3300 XL de alto rendimiento.

• Auxiliares de generación de energía: Monitoreo de turbinas, generadores y ventiladores centrífugos grandes de tamaño pequeño a mediano.

Compatibilidad del sistema

El 330881-01-00-000-00-02 es totalmente compatible con los sistemas de protección de maquinaria Bently Nevada 3500 y otras plataformas de monitoreo estándar capaces de aceptar una entrada de 4-20 mA o una tensión amortiguada sin procesar. Dado que el Proximitor está integrado en el conjunto de la sonda, todo el sistema debe considerarse como una unidad única y calibrada. Asegúrese de que el canal del monitor esté configurado para que coincida con el factor de escala específico y la impedancia de salida del PROXPAC XL. No está diseñado para "mezclarse y combinarse" con sondas 3300 XL o cables de extensión separados; la naturaleza integrada del dispositivo proporciona un bucle eléctrico único que está calibrado de fábrica para un rendimiento lineal óptimo.

Pautas de instalación

• Inspección previa a la instalación: Verifique la punta de la sonda y la carcasa en busca de cualquier daño de envío. Asegúrese de que las roscas estén libres de residuos.

• Verificación de holgura: Utilice una herramienta estándar de ajuste de holgura. Ajuste la sonda hasta que se alcance el voltaje estático deseado (típicamente -10 VCC de punto central).

• Seguridad de montaje: Utilice las contratuercas provistas. Asegúrese de que la sonda esté montada rígidamente; cualquier holgura mecánica introducirá ruido de vibración artificial en la señal.

• Conexión eléctrica: La unidad requiere una fuente de alimentación de CC limpia. Asegúrese de que el cableado esté blindado y alejado de las líneas de CA de alta potencia para evitar el ruido inducido.

• Puesta a tierra: Establezca una conexión a tierra común entre la carcasa del PROXPAC XL y el bastidor de la máquina para garantizar una referencia de señal precisa.

Ventajas del producto

• Reducción de la mano de obra de instalación: El diseño integrado elimina la necesidad de un montaje separado del Proximitor, lo que ahorra horas de cableado de campo y tiempo de configuración.

• Puntos de falla minimizados: Al eliminar la interfaz de cable/conector de extensión que se encuentra típicamente en los sistemas 3300 XL, el PROXPAC XL aumenta significativamente la confiabilidad general del bucle de detección.

• Huella compacta: Esencial para los patines de maquinaria modernos de alta densidad donde cada pulgada de espacio es crítica.

• Rendimiento comprobado: Basado en la tecnología central del 3300 XL, lo que garantiza que los usuarios obtengan la misma precisión, linealidad y estabilidad de temperatura que el sistema estándar de dos piezas.

Información de pedidos

• 330881-01-00-000-00-02: Conjunto de transductor PROXPAC XL

• Manual de instalación y hoja de datos técnicos

• Accesorios de montaje (contratuercas y espaciadores)

• Nota: Verifique la rosca de montaje y la configuración de longitud requeridas antes de realizar el pedido para asegurar un ajuste adecuado para el orificio de maquinaria específico.

Preguntas frecuentes

• P: ¿En qué se diferencia PROXPAC XL de un sistema 3300 XL estándar?

• R: PROXPAC XL integra el sensor Proximitor directamente con la sonda, eliminando la necesidad de una caja Proximitor y un cable de extensión separados.




• P: ¿Es esta sonda compatible con el monitor 3500?

• R: Sí, proporciona señales de salida estándar compatibles con Bently Nevada 3500 y otros equipos de monitoreo de vibraciones estándar de la industria.




• P: ¿Puedo reparar el PROXPAC XL si el cable se rompe?

• R: No, el PROXPAC XL es un conjunto sellado e integrado. Si el cable o la carcasa están dañados, la unidad completa debe ser reemplazada para mantener la calibración.




• P: ¿Qué sucede si falla el Proximitor interno?

• R: Dado que el motor de detección está integrado en la carcasa de la sonda, se reemplazaría toda la unidad PROXPAC. Esto suele ser más rápido que solucionar problemas en un sistema de dos piezas.




• P: ¿El conjunto es impermeable?

• R: La carcasa está reforzada, pero no está diseñada para una inmersión total. Asegúrese de que todos los conductos y cajas de conexiones estén correctamente sellados.




• P: ¿Cuáles son los principales beneficios para los equipos de adquisiciones?

• R: Menos números de pieza que gestionar, inventario reducido y ahorros significativos de mano de obra durante la puesta en marcha y el mantenimiento de la maquinaria.




• P: ¿Requiere capacitación especial para instalarlo?

• R: No, se instala de manera similar a las sondas estándar, aunque los usuarios deben tener en cuenta que el Proximitor está integrado, lo que reduce la complejidad del cableado.




• P: ¿Se puede utilizar esta sonda en turbinas de gas de alta temperatura?

• R: Está clasificado para entornos industriales; verifique las especificaciones de temperatura para asegurarse de que se ajuste al perfil térmico específico de la carcasa de la turbina.




• P: ¿Cómo se calibra la salida?

• R: Cada unidad se calibra de fábrica para una salida lineal estándar (200 mV/mil). No se requiere ni es posible la calibración en campo del Proximitor interno.




• P: ¿Por qué elegir un sistema integrado en lugar de uno tradicional?

• R: La integración reduce las conexiones de cable, que históricamente son el punto más débil en los bucles de monitoreo de vibraciones. Aumenta el MTBF (Tiempo medio entre fallas).
