Descripción general del producto

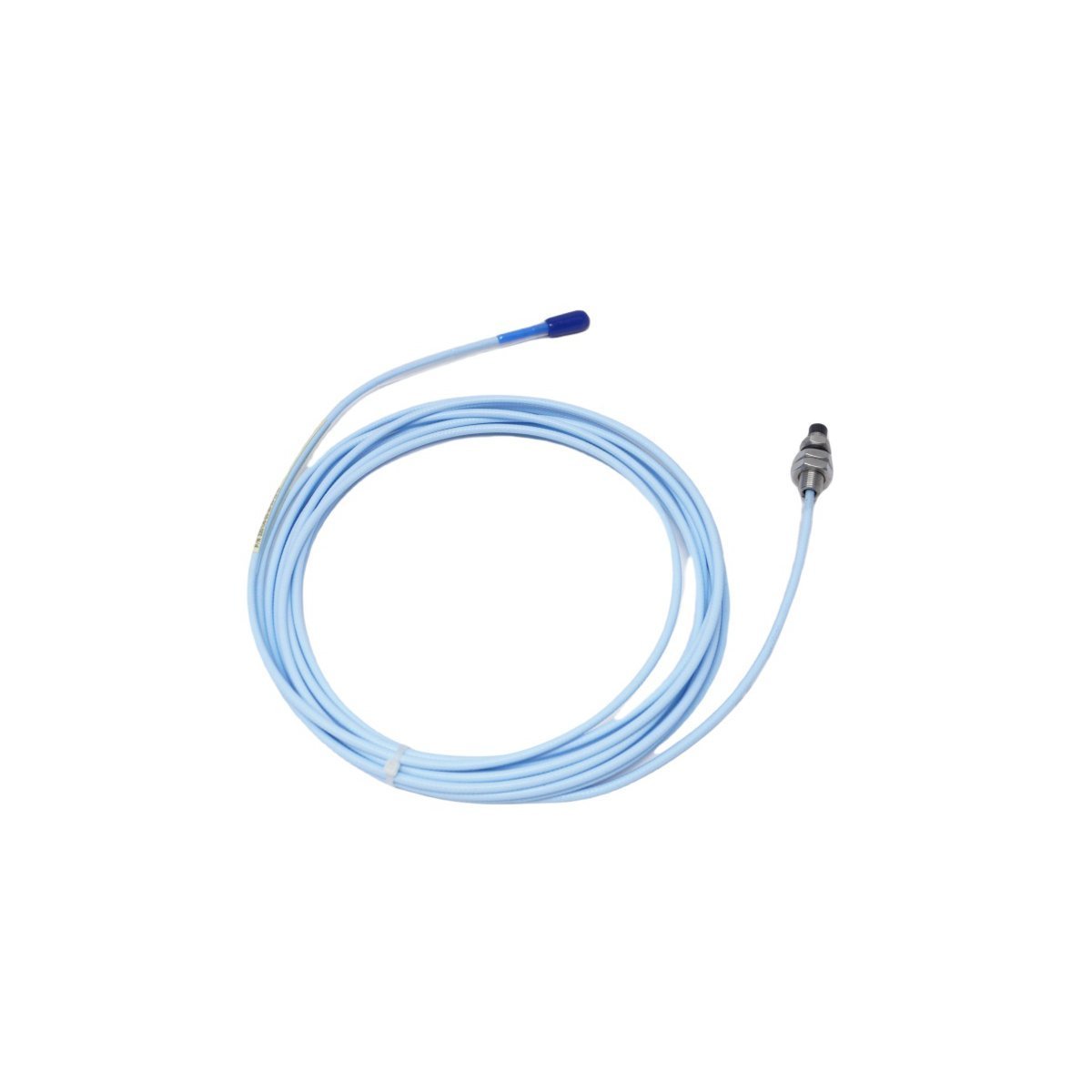

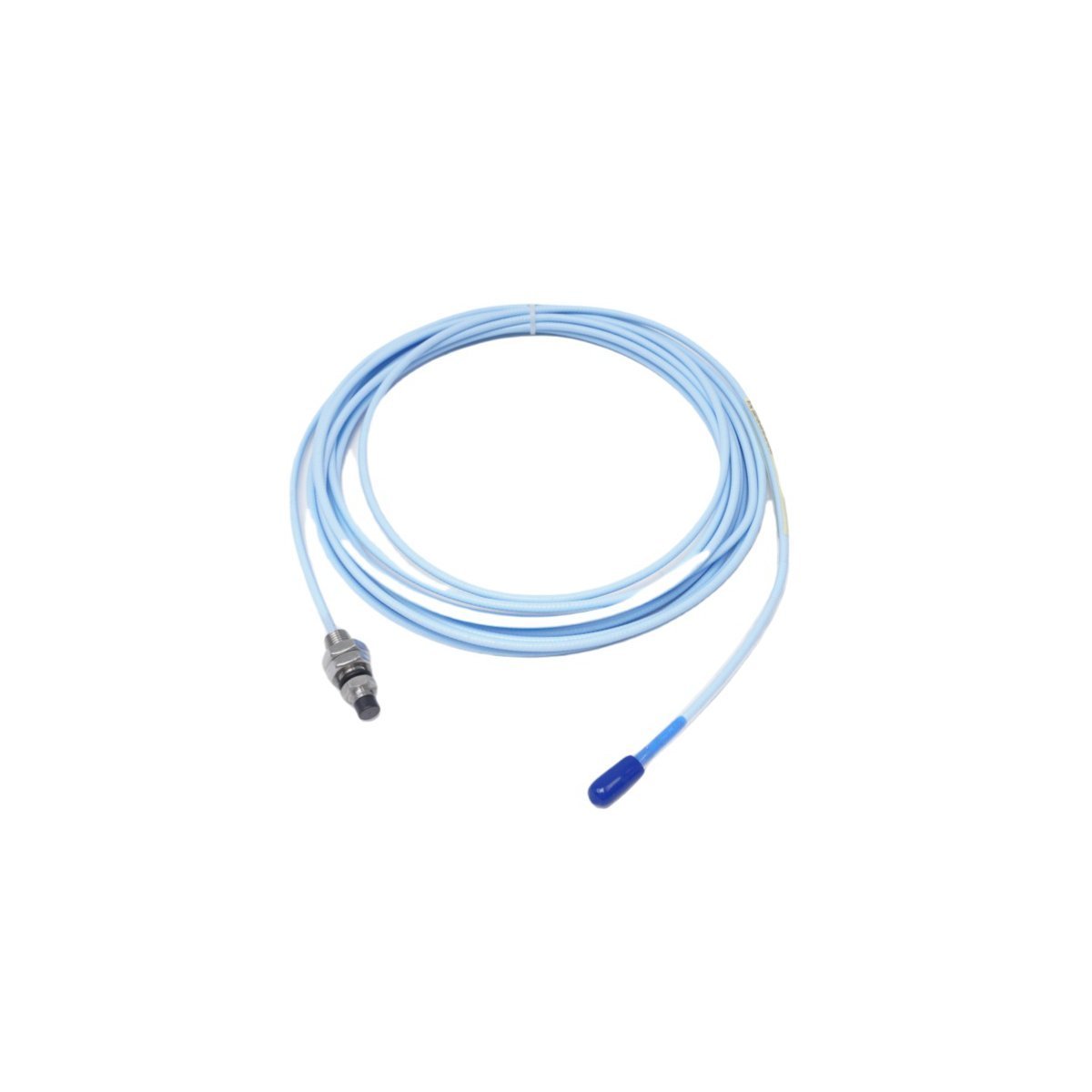

La sonda de corriente de Foucault Bently Nevada 330106-05-30-50-02-05 proporciona telemetría mecánica de alta precisión para maquinaria rotativa crítica donde la accesibilidad de montaje frontal estándar es limitada. Este sensor de montaje inverso 3300 XL de 8 mm captura desplazamientos de eje submicrónicos y firmas de vibración, transmitiendo datos esenciales al rack Bently Nevada 3500 y a las arquitecturas DCS integradas. Al monitorear el empuje axial y el movimiento radial, la sonda permite a los equipos de mantenimiento predictivo anticipar el contacto catastrófico del rotor y ejecutar secuencias de apagado de emergencia (ESD) con absoluta fiabilidad. Diseñada para la estabilidad, resiste el estrés térmico y químico severo que se encuentra en la turbomaquinaria, asegurando que sus activos más valiosos permanezcan protegidos bajo operación continua y de alta velocidad.

Arquitectura de sufijos y lógica de ingeniería

La cadena de modelo específica dicta el diseño físico y la compatibilidad con áreas peligrosas de este instrumento de detección de vibraciones.

05 - Especificación de rosca

El sufijo 05 confirma un patrón de rosca métrica M10 x 1. Esta interfaz métrica universal proporciona una solución de montaje robusta y estandarizada para las carcasas de las máquinas, asegurando la compatibilidad en diversas carcasas de turbinas y compresores OEM globales.

30 - Longitud de la carcasa

Esta designación define una longitud total de la carcasa de 30 mm. Esta estructura de cuerpo corta y rígida permite que la sonda se fije eficazmente en carcasas de rodamientos estrechas donde el espacio es escaso, proporcionando la estabilidad mecánica requerida para la medición de precisión de corrientes de Foucault.

50 - Longitud del cable integrado

La sonda cuenta con un cable coaxial integrado de 5.0 metros (16.4 pies). Esta longitud específica está calibrada de fábrica para mantener la impedancia de la señal y las relaciones señal-ruido cuando se combina con el sensor Proximitor del sistema, eliminando la necesidad de un cable de extensión adicional en bucles de monitoreo de menor alcance.

02 - Tipo de conector

El conjunto termina en un conector ClickLoc coaxial en miniatura. Esta interfaz de alta fiabilidad garantiza una ruta de señal a prueba de vibraciones y de baja resistencia, manteniendo la integridad de la señal desde la cabeza de la sonda hasta el módulo transductor.

05 - Aprobación de la agencia

Este sufijo garantiza el cumplimiento de las principales normas de seguridad internacionales. La sonda está totalmente certificada para su uso en entornos peligrosos, con aprobaciones CSA, ATEX e IECEx activas para su despliegue en zonas explosivas o volátiles.

Especificaciones técnicas

Protocolo de instalación e ingeniería

Logre precisión operativa utilizando un multímetro digital en la salida del transductor de proximidad durante la configuración. Ajuste la holgura de la sonda hasta que la tensión indique exactamente -10.0 VCC, centrando el sensor en su rango operativo lineal.

Evite el enrutamiento apretado de los cables; mantenga un radio de curvatura mínimo de 25.4 mm (1.0 pulgada) para evitar la distorsión interna del blindaje. Al instalar en carcasas de máquinas presurizadas, asegúrese de que todos los sellos y pasacables de los conductos estén completamente apretados para evitar la entrada de lubricante. Confirme siempre que el conector ClickLoc esté seco, limpio y bloqueado en su posición para eliminar el ruido de señal de alta frecuencia o las interrupciones intermitentes del sensor.

Ventajas del rendimiento de ingeniería

Este sensor de montaje inverso soporta los entornos industriales más agresivos, incluidos los flujos de gas de proceso de alta presión y los aceites sintéticos corrosivos. La punta de PPS proporciona resistencia química, asegurando que la superficie del sensor no se degrade ni se ensucie durante largos intervalos de servicio.

Integrado sin problemas en las estrategias de instrumentación de supervisión de turbinas (TSI), esta sonda alimenta el sistema Bently Nevada 3500 con los datos brutos de alta velocidad necesarios para el análisis orbital complejo. Proporciona el puente de comunicación esencial para los sistemas de automatización de plantas, como Honeywell Experion PKS, permitiendo el monitoreo en tiempo real del crecimiento térmico del eje y la inestabilidad del rotor inducida por la carga en turbinas de múltiples megavatios.

Manifiesto de pedidos y embalaje

(1) Una sonda auténtica de montaje inverso Bently Nevada 330106-05-30-50-02-05.

(2) Cable coaxial preinstalado de 5.0 m con conector ClickLoc montado de fábrica.

(3) Tapa de protección de rosca que protege el barril métrico M10x1 durante el transporte.

(4) Documentación formal que certifica las clasificaciones de áreas peligrosas CSA, ATEX e IECEx.

Logística y envío acelerados

Garantizamos el envío en un plazo de 2 a 7 días una vez confirmada la finalización del pago. Utilizamos envío exprés a través de DHL, FEDEX y UPS para garantizar la llegada más rápida posible a sus instalaciones. Cada unidad se almacena en embalajes industriales antiestáticos especializados. Este contenedor blindado contra ESD y resistente a impactos evita la descarga estática y los daños físicos a las bobinas internas sensibles durante el tránsito aéreo internacional, garantizando que la unidad llegue en perfectas condiciones de fábrica.

Soporte técnico y preguntas frecuentes

P1: ¿Por qué se prefiere una sonda de montaje inverso para ciertas instalaciones de turbinas?

R1: Las sondas de montaje inverso permiten la instalación a través de la pared trasera o interna de una carcasa de cojinete, lo cual es esencial cuando la cara frontal de la máquina carece de la holgura para enroscar una sonda de longitud estándar en su posición.

P2: ¿Cómo identifico una sonda defectuosa usando mediciones de resistencia?

R2: Desconecte la sonda del Proximitor y mida la resistencia entre el pin central y el blindaje exterior del conector ClickLoc; una unidad sana con un cable de 5.0 m debería leer típicamente entre 11.5 y 14.5 ohmios, mientras que un circuito abierto o en cortocircuito indica que el sensor está defectuoso.

P3: ¿Puedo cortar el cable integrado de 5.0 metros si es demasiado largo para mi aplicación específica?

R3: No, nunca debe cortar o modificar el cable coaxial, ya que hacerlo altera la impedancia eléctrica del sistema, destruye permanentemente la calibración de fábrica y hace que la salida de medición sea inexacta.

P4: ¿El conector ClickLoc requiere alguna herramienta especializada para sellarlo?

R4: No, el conector ClickLoc está diseñado para una instalación sin herramientas; simplemente empuje y gire hasta que escuche un clic audible, lo que indica que la conexión está bloqueada mecánicamente y blindada eléctricamente.

P5: ¿Es esta sonda compatible con los cables de extensión estándar 3300 XL?

R5: Sí, pero asegúrese de que la longitud total del sistema (sonda + cable de extensión) sea igual a la longitud requerida por su módulo Proximitor 3300 XL, generalmente 5.0 metros o 9.0 metros en total, para asegurar que el factor de escala de 200 mV/mil siga siendo válido.
