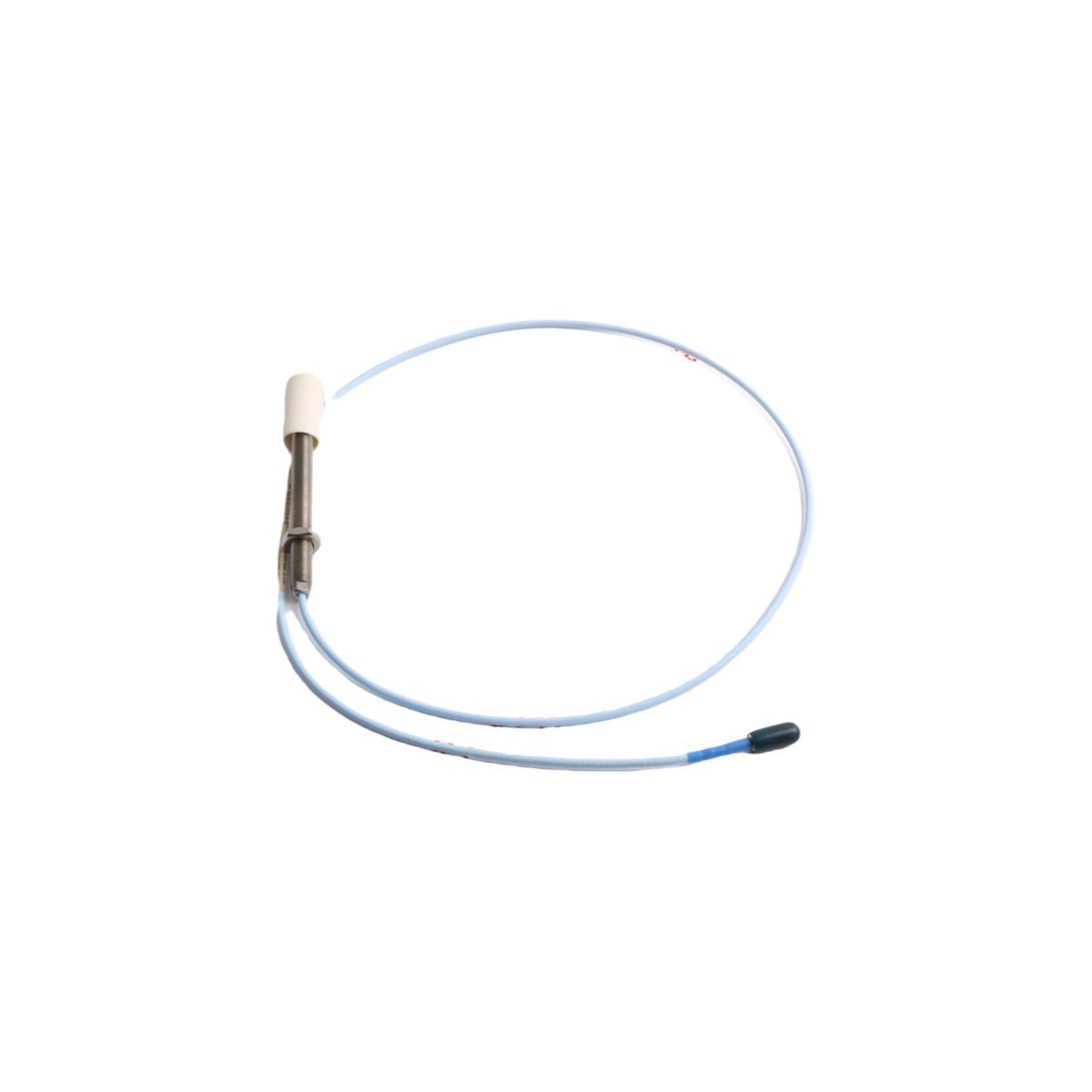

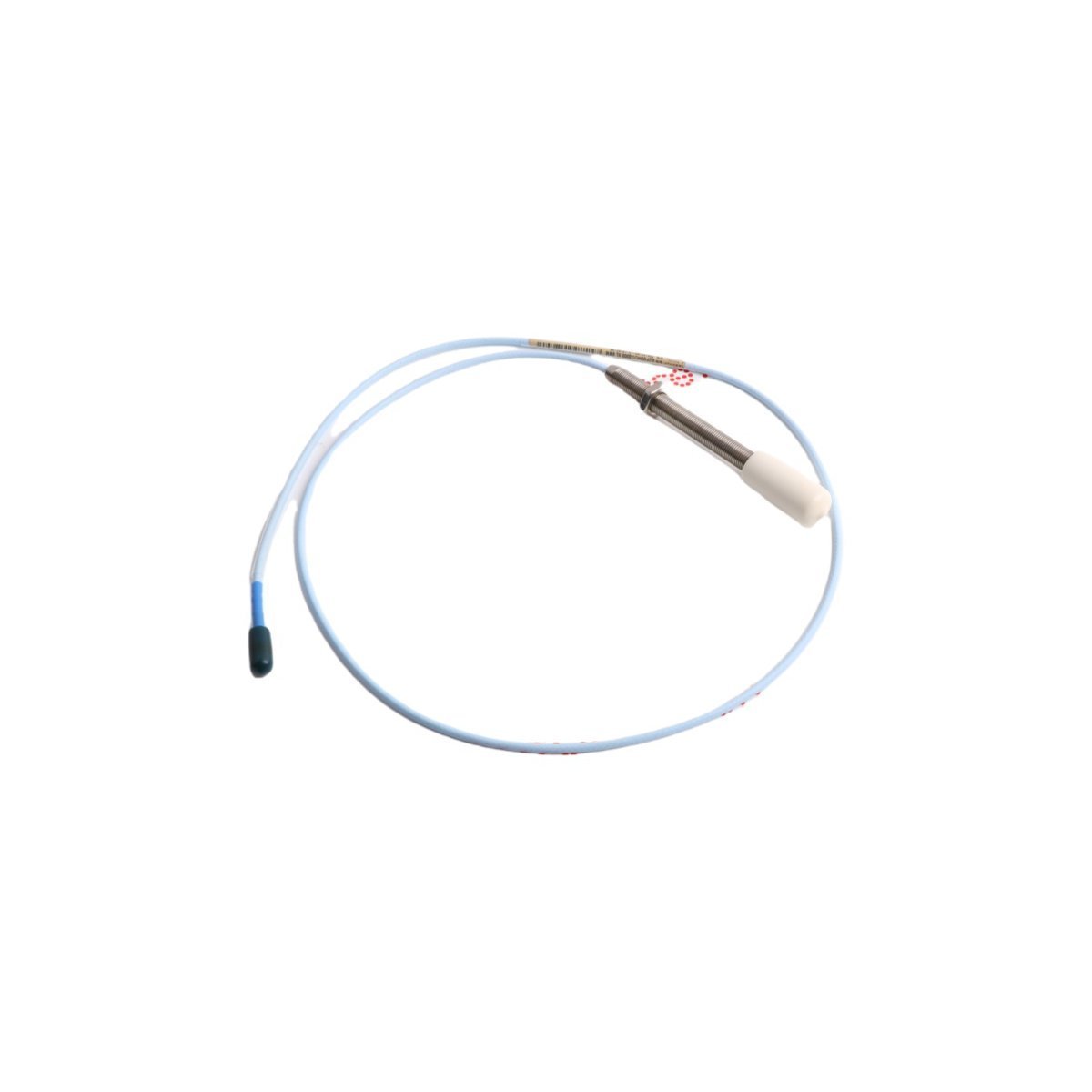

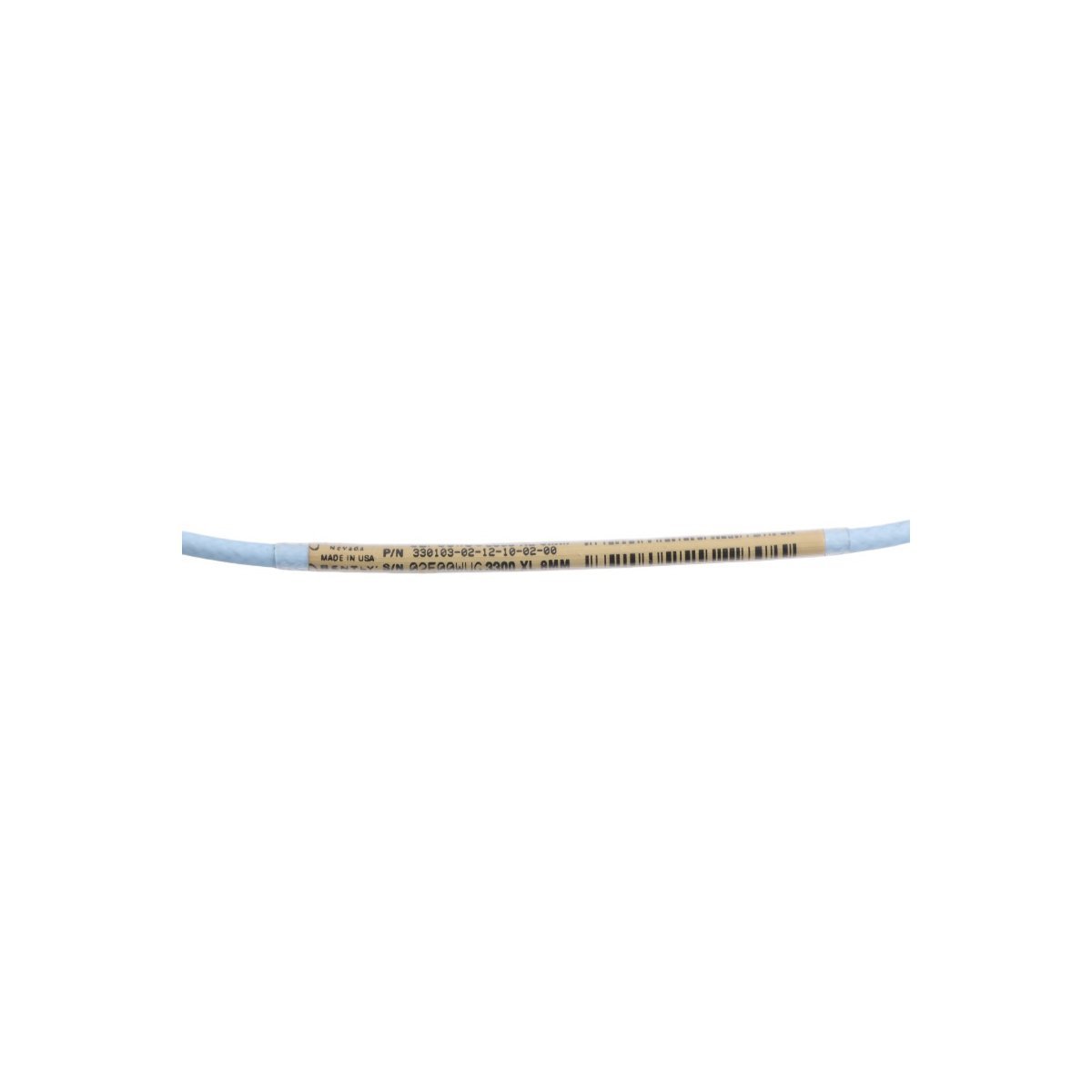

El 330103-02-12-10-02-00, también catalogado como las Sondas de Proximidad 3300 XL de 8 mm, sirve como sensor primario sin contacto para monitorear la vibración y la posición axial en maquinaria industrial. Utilizando tecnología de corrientes de Foucault, esta sonda mide el espacio entre su punta y un eje giratorio, proporcionando datos precisos para el sistema de monitoreo Bently Nevada 3500. Diseñada para una instalación de montaje estándar, está pensada para la protección de activos críticos en compresores de alta velocidad, cojinetes de película fluida y arquitecturas de monitoreo de turbinas.

Matriz de Configuración del Modelo

• 330103: Sonda de Proximidad 3300 XL de 8 mm
• 02: Roscas 3/8-24 UNF (sin armadura)
• 12: Longitud de la carcasa de 1,2 pulgadas
• 10: Longitud total de 1,0 metro (3,3 pies)
• 02: Conector ClickLoc coaxial en miniatura
• 00: Aprobación de Agencia (Estándar)

Resumen de Datos Técnicos

Procesamiento de Señales y Análisis de Vibraciones

El 330103-02-12-10-02-00 está calibrado para la escala de sonda de corrientes de Foucault dentro del sistema de transductor 3300 XL. El sistema requiere una alimentación de -24 VDC proporcionada por el sensor Proximitor. El funcionamiento adecuado requiere monitorear el voltaje del entrehierro, típicamente establecido en -10 VDC de rango medio para asegurar una respuesta lineal para el análisis de la dinámica del rotor. Este sensor proporciona la entrada fundamental para detectar el movimiento orbital del eje, el desplazamiento axial y la vibración radial. La integridad de la cadena de procesamiento de señales se basa en el conector ClickLoc, que mantiene una baja resistencia de contacto y minimiza la atenuación de la señal en entornos caracterizados por oscilaciones de maquinaria de alta frecuencia.

Detalles del Paquete de Entrega

• 1 x Sonda de Proximidad 330103-02-12-10-02-00
• 1 x Manual de Instalación y Configuración
• 1 x Documentación de Certificación y Conformidad del Producto

Instalación e Integración en el Sitio

• Montaje Mecánico
  • Asegúrese de que la sonda esté enroscada en la carcasa de la máquina utilizando las roscas 3/8-24 UNF.
  • Aplique un par de 5,6 Nm para asegurar la sonda, asegurando que la carcasa permanezca libre de tensiones estructurales.
• Enrutamiento y Blindaje de Cables
  • Dirija los cables coaxiales a través de conductos metálicos conectados a tierra para minimizar la interferencia electromagnética.
  • Mantenga la integridad del conector ClickLoc asegurando que no se aplique tensión a la unión del cable.
• Distancia Operacional
  • Observe una distancia radial mínima de 3 veces el diámetro de la punta de la sonda con respecto a las obstrucciones metálicas circundantes.
  • Verifique el voltaje del entrehierro utilizando un voltímetro digital durante el proceso de alineación final para asegurar que el sensor esté centrado dentro de su rango lineal.

Preguntas Frecuentes sobre el Funcionamiento

P: ¿La sonda 330103 requiere calibración con el cable de extensión?

R: Sí, el 330103-02-12-10-02-00 se calibra como un sistema que incluye la sonda, el cable de extensión y el sensor Proximitor.

P: ¿Se puede utilizar esta sonda en entornos de alta presión?

R: La punta de PPS y la carcasa de acero inoxidable están diseñadas para soportar entornos de fluidos de alta presión comunes en compresores industriales.

P: ¿Cuál es el propósito del conector ClickLoc?

R: El conector ClickLoc proporciona una conexión eléctrica repetible y resistente a las vibraciones que mantiene la integridad de la señal.

P: ¿Cómo se conecta a tierra la sonda?

R: La carcasa de la sonda está aislada eléctricamente de la carcasa de la máquina mediante el soporte de montaje para evitar bucles de tierra.

P: ¿Puedo reemplazar la sonda sin reemplazar el Proximitor?

R: Sí, siempre que la nueva sonda tenga las mismas especificaciones físicas y eléctricas.

P: ¿Cuál es la longitud máxima de cable admitida para este modelo?

R: Este modelo incluye un cable integral de 1,0 metro; la longitud del sistema se determina por la longitud total, incluido el cable de extensión específico elegido.

P: ¿Cómo detecta la sonda la vibración del eje?

R: Mide el cambio en la densidad de las corrientes de Foucault a medida que fluctúa el espacio entre la punta de la sonda y la superficie del eje.
