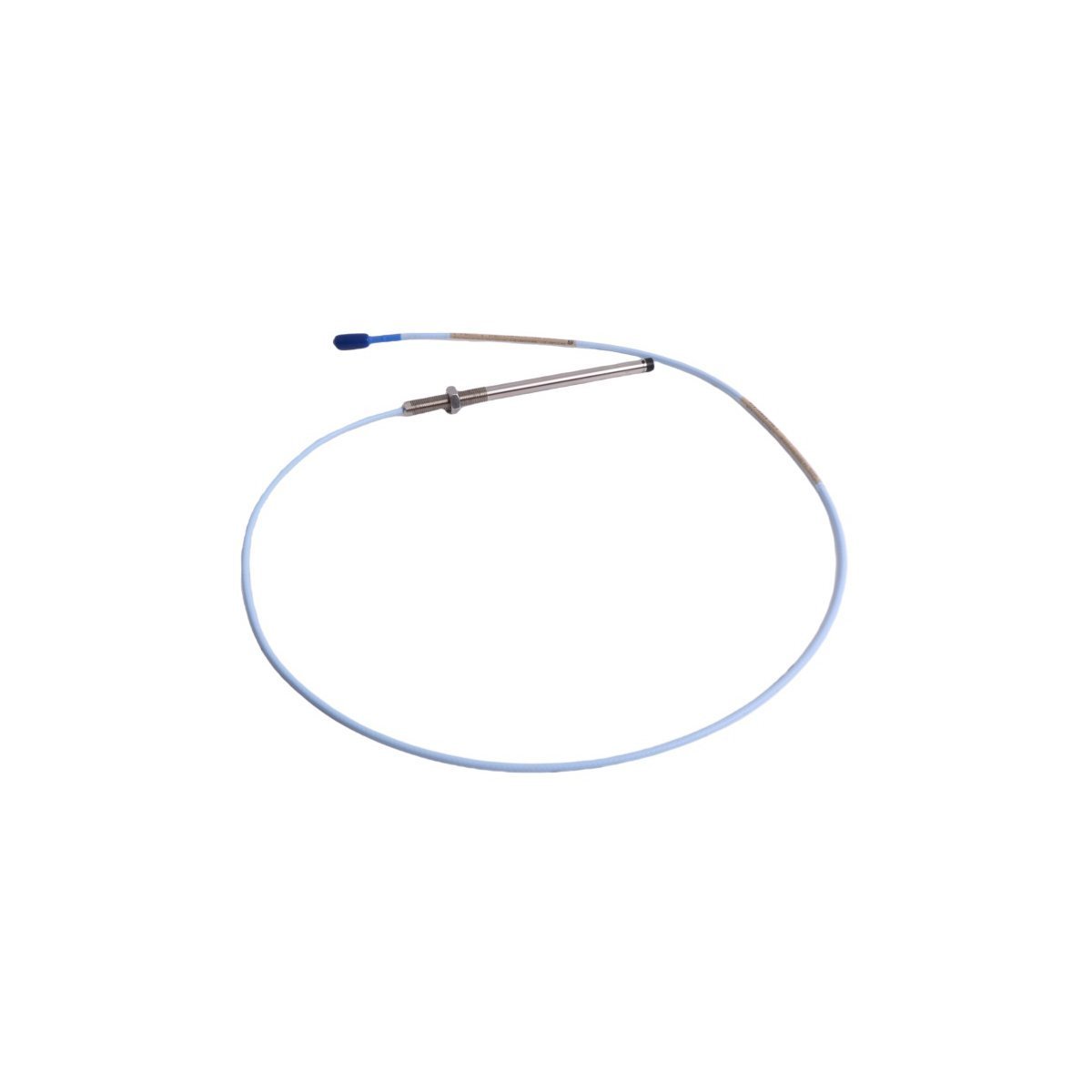

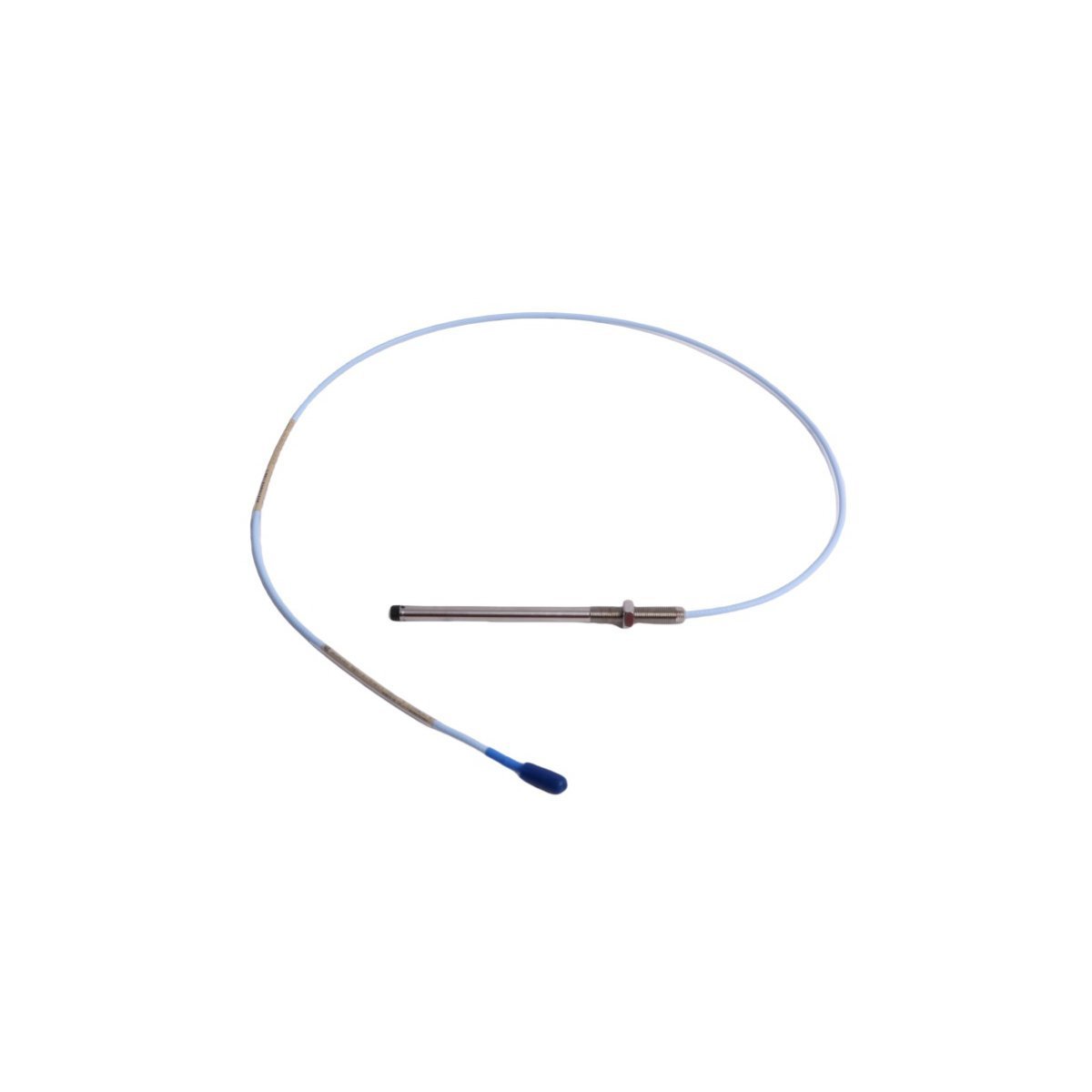

El Bently Nevada 330101-33-60-10-02-00, también catalogado como la Sonda de Proximidad 330101, funciona como un componente de hardware dedicado para mediciones sin contacto de desplazamiento de eje, posición estática y vibración dinámica dentro de un Sistema de Protección de Maquinaria Bently Nevada 3500.

Desglose de Sufijos y Matriz de Modelos

• 330101: Sonda de proximidad 3300 XL de 8 mm, caja roscada M10 x 1, sin revestimiento blindado.

• 33: Opción de longitud de la caja sin rosca (33 mm).

• 60: Opción de longitud total de la caja (60 mm).

• 10: Opción de longitud total del cable (1.0 metro, aproximadamente 3.3 pies).

• 02: Opción de tipo de conector y cable (conector ClickLoc coaxial en miniatura, aislamiento de cable estándar).

• 00: Opción de aprobación de agencia (No se especifican indicadores de certificación de área peligrosa estándar para este subensamble base).

Especificaciones de Hardware

Escalado de Sondas de Corrientes Parásitas y Validación de Voltaje de Brecha

La infraestructura del sensor 3300 XL de 8 mm depende en gran medida del escalado adecuado de la sonda de corrientes parásitas para convertir las modificaciones de campo electromagnético de alta frecuencia en una salida de voltaje analógica. Durante la puesta en marcha del lazo, los ingenieros de campo realizan una estricta validación del voltaje de brecha monitoreando la salida de voltaje de CC continua generada por el controlador.

Ajustar la distancia física entre la cara de la sonda y el objetivo del eje del rotor hasta que el lazo del sensor alcance un objetivo preciso de -10 VCC posiciona el sistema directamente en el punto medio lineal de la curva de calibración operativa. Este centrado de voltaje es esencial para asegurar que las mediciones dinámicas posteriores de la dinámica del rotor no saturen ni recorten las señales analógicas subyacentes durante las vibraciones del eje de alta amplitud.

Además, cuando múltiples sondas de corrientes parásitas están situadas en estrecha proximidad estructural dentro de la misma carcasa de rodamiento, la supresión de la diafonía debe aplicarse mediante rígidos controles de holgura mecánica. Esta mitigación de la diafonía evita que la interferencia mutua del campo inductivo comprometa la integridad de los datos de las trayectorias de observación radiales o axiales adyacentes.

Preguntas Frecuentes

P: ¿Se puede conectar esta versión de cable integral de 1.0 metro directamente a una tarjeta de monitor 3500/22M o 3500/42M sin un dispositivo intermediario?

R: No. La sonda debe conectarse a un sensor Proximitor 3300 XL intermedio utilizando un cable de extensión 3300 XL a juego. La sonda de proximidad en sí actúa puramente como un elemento inductivo; el sensor Proximitor es necesario para demodular la señal portadora de RF en una señal de voltaje analógica cruda adecuada para el bastidor de monitoreo.

P: ¿Cuáles son las consecuencias si la longitud física total de la sonda y el cable de extensión se desvía de la especificación de longitud de fábrica?

R: La sintonización de resonancia eléctrica interna del lazo del Proximitor exige un perfil de longitud total estricto, típicamente de 5.0 metros o 9.0 metros. Desviarse de estas métricas fijas interrumpe el escalado de la sonda de corrientes parásitas, induciendo una degradación de la medición no lineal y alterando el factor de escala de 7.87 V/mm.

P: ¿Es seguro el intercambio en caliente de la interfaz del conector coaxial ClickLoc durante las operaciones de maquinaria activa?

R: Si bien los circuitos de hardware son eléctricamente resistentes al acoplamiento en vivo, separar el conector ClickLoc mientras el canal de monitoreo está activo romperá inmediatamente el lazo de corriente, generando una Falla de Transductor inmediata (estado NO OK) dentro del monitor 3500. Esta acción activará los relés de protección ejecutivos a menos que la lógica del canal correspondiente se haya establecido previamente en un estado de bypass.

Pautas de Instalación en Campo

• Restricciones de par mecánico: Al enroscar la caja M10 x 1 en su posición, no exceda el límite de par estructural absoluto de 7.3 N-m (65 in-lb). Un apriete excesivo puede deformar permanentemente la carcasa de acero inoxidable o romper la unión interna entre la punta de sulfuro de polifenileno (PPS) rellena de cerámica y la carcasa principal.

• Holguras del campo de proximidad: Para mantener la supresión total de la diafonía y eliminar la interferencia parasitaria de visión lateral de las superficies metálicas estructurales adyacentes, asegúrese de mantener un diámetro de avellanado no inferior a 30.2 mm (1.19 pulg.) alrededor de la punta de la sonda cuando esté empotrada.

• Integridad y aislamiento del conector: Limpie las interfaces internas del conector coaxial ClickLoc con un solvente electrónico aprobado antes del acoplamiento final. Asegúrese de que la conexión esté apretada a mano hasta que se verifique un clic físico. No utilice herramientas como alicates para bloquear la conexión. Deslice los manguitos protectores de silicona del conector suministrados completamente sobre la unión para proporcionar protección a largo plazo contra la entrada de aceite lubricante.

• Perfiles mínimos de flexión del cable: El cable coaxial integrado nunca debe doblarse más allá de un radio mínimo de 25.4 mm (1.0 pulg.). Las dobleces bruscas o la tensión por tracción degradarán las capas de blindaje dieléctrico internas, cambiando la impedancia del sistema e invalidando la calibración de referencia.

• Protocolo de conexión a tierra: Mantenga el blindaje coaxial completamente aislado de la conexión a tierra de la carcasa de la máquina. Todo el blindaje del lazo debe seguir una estrategia de conexión a tierra de un solo punto, funcionando sin interrupciones desde la punta de la sonda, a través del cable de extensión y terminando en el riel de conexión a tierra designado de la carcasa del sensor Proximitor.
