Descripción del Producto

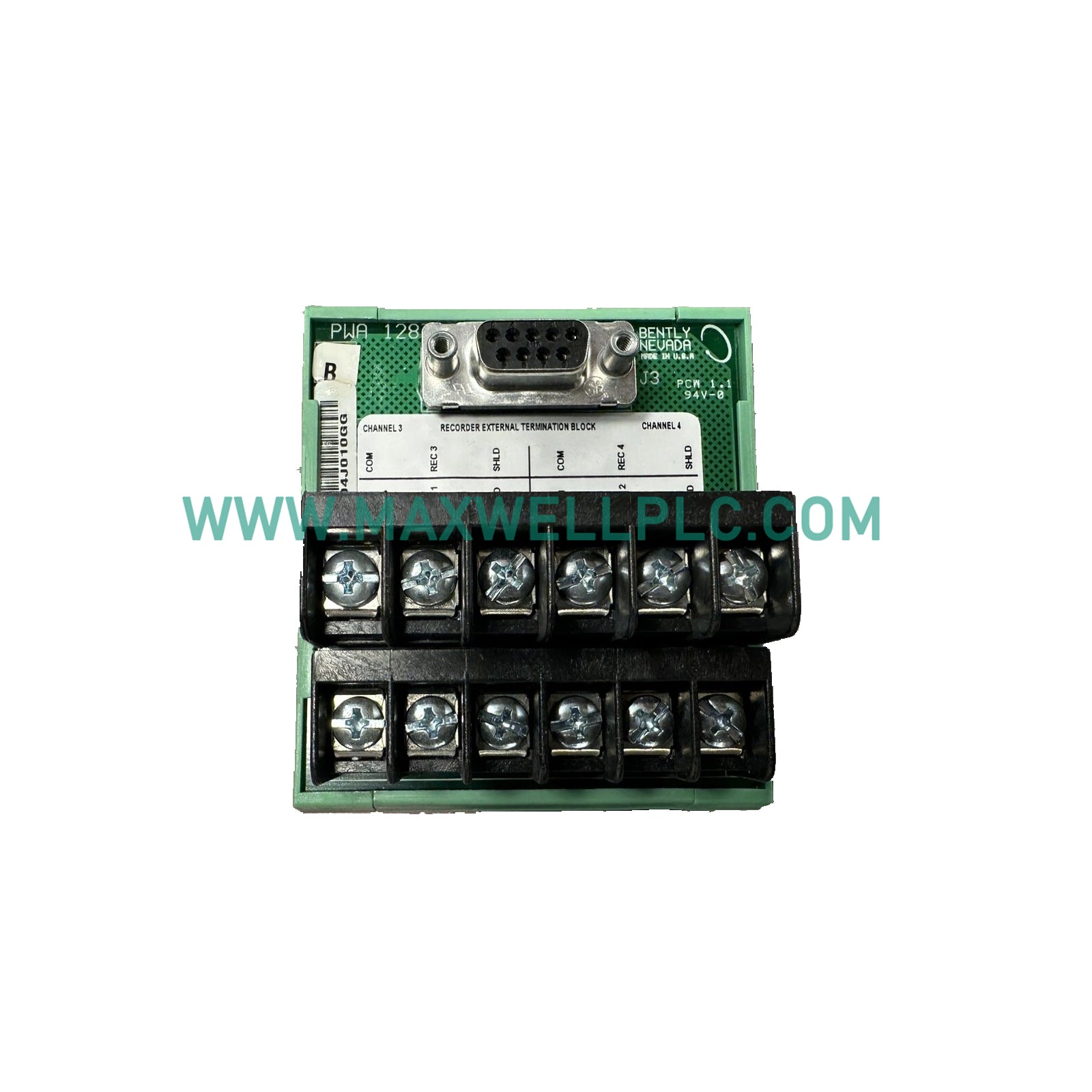

El Bently Nevada 128710-01, también catalogado como Bloques de Terminación 128710-01, funciona como un componente de hardware dedicado para el procesamiento de señales o la ejecución de control dentro de arquitecturas de automatización industrial. Este bloque de terminación externo está diseñado para interactuar con los módulos de E/S del sistema 3500, proporcionando un punto de conexión físico para el cableado de campo. Admite señales de salida analógicas de 4-20 mA y 0-10 VDC, lo que facilita la transmisión de los parámetros de la máquina monitoreados a dispositivos de grabación externos. El módulo está diseñado para entornos de cableado de alta densidad, al tiempo que garantiza la conectividad eléctrica y la estabilidad del enrutamiento de la señal dentro de la plataforma de monitoreo de la serie 3500.

Especificaciones Técnicas

Bloque técnico específico de la marca

En el contexto del sistema de monitoreo de la serie 3500, el 128710-01 proporciona la terminación física necesaria para el procesamiento de la señal de vibración condicionada. Si bien el módulo de E/S basado en rack realiza el acondicionamiento primario de la señal del transductor, este bloque externo facilita el enrutamiento de las salidas analógicas resultantes a equipos de grabación de procesos externos. Se requiere una terminación adecuada en este bloque para evitar desajustes de impedancia de bucle que podrían introducir errores en el procesamiento de la señal de vibración. El diseño del módulo mantiene una estricta continuidad galvánica para los bucles de corriente de 4-20 mA, asegurando que las señales de referencia utilizadas para el análisis de tendencias permanezcan precisas bajo diversas condiciones ambientales de campo.

Información para pedidos

• 1 x 128710-01 Bloque de terminación externa de grabadora
• 1 x Juego de conectores de tira de terminales
• 1 x Manual de instrucciones de instalación

Pautas de instalación

• Toma de tierra: El bloque de terminación debe instalarse en un riel DIN o panel conectado a tierra para garantizar que el chasis permanezca a un potencial de referencia, reduciendo la susceptibilidad a la EMI.
• Cableado: Termine todos los cables de campo utilizando terminales de crimpado industriales estándar. Verifique todas las conexiones para detectar tensión mecánica y evitar la pérdida intermitente de la señal.
• Blindaje: Utilice cables de instrumentación blindados para todos los bucles de salida analógicos; conecte los blindajes de los cables al punto de tierra común designado en el bloque de terminación.
• Medio ambiente: El componente está clasificado para temperaturas extremas, pero asegúrese de que el área de instalación esté libre de atmósferas corrosivas que puedan degradar los puntos de contacto de los terminales con el tiempo.
• Conexión al backplane: Si bien es pasivo, asegúrese de que el cableado entre el módulo de E/S 3500 y el bloque de terminación esté asegurado para evitar tensiones en los pines de la interfaz del backplane.

Preguntas frecuentes

• P: ¿Este bloque de terminación es compatible con las capacidades de intercambio en caliente?

  R: Como componente de terminación pasivo, el bloque no tiene una carga de backplane activa; sin embargo, el cableado de campo debe desconectarse de acuerdo con los procedimientos de seguridad locales para evitar cortocircuitos en el bucle de señal.

• P: ¿Cuál es el impacto en la carga del backplane?

  R: El 128710-01 es un dispositivo pasivo y no consume energía del backplane del rack 3500; por lo tanto, no contribuye al presupuesto de energía del sistema.

• P: ¿Este bloque introduce retrasos en la conmutación de señales?

  R: No. Como módulo de interconexión pasivo, proporciona una trayectoria eléctrica directa para las señales, lo que introduce un retraso nulo en la transmisión de datos analógicos.

• P: ¿Es esta unidad compatible con configuraciones basadas en firmware?

  R: No. El bloque de terminación es una interfaz únicamente de hardware. Los cambios de configuración se gestionan a nivel del firmware del módulo de monitoreo 3500, no dentro del bloque en sí.

• P: ¿Cómo se mantiene el aislamiento de la señal a través del bloque?

  R: El aislamiento de la señal se mantiene mediante el espaciado físico de las regletas de terminales y el uso de materiales aislantes de alta calidad para evitar fugas entre canales.

• P: ¿Existen restricciones específicas de cableado de campo?

  R: El cableado de campo debe limitarse a 5 A por terminal. Exceder esta clasificación causará sobrecalentamiento y posible degradación de la resistencia de contacto del terminal.

• P: ¿Puedo usar este bloque para señales de E/S digitales?

  R: El bloque está diseñado principalmente para salidas analógicas (4-20 mA / 0-10 VCC). Si bien es técnicamente capaz de manejar otras señales, se debe respetar estrictamente la clasificación de voltaje de 250 V CA/CC.

• P: ¿Este bloque proporciona protección contra sobretensiones?

  R: No. Esta unidad es un dispositivo de interconexión y no incluye componentes activos de supresión de sobretensiones. Se debe agregar protección externa si así lo requiere el entorno de instalación.

Reglas de ingeniería

• Todas las transiciones de cableado deben realizarse utilizando férulas aisladas de calidad profesional para garantizar un contacto seguro.
• La orientación del bloque de terminales debe permitir la disipación de calor en configuraciones de rack de alta densidad.
• Asegúrese de que el voltaje de excitación suministrado a través del bucle permanezca dentro del rango de -18 VCC a -26 VCC para mantener una salida de señal precisa.
