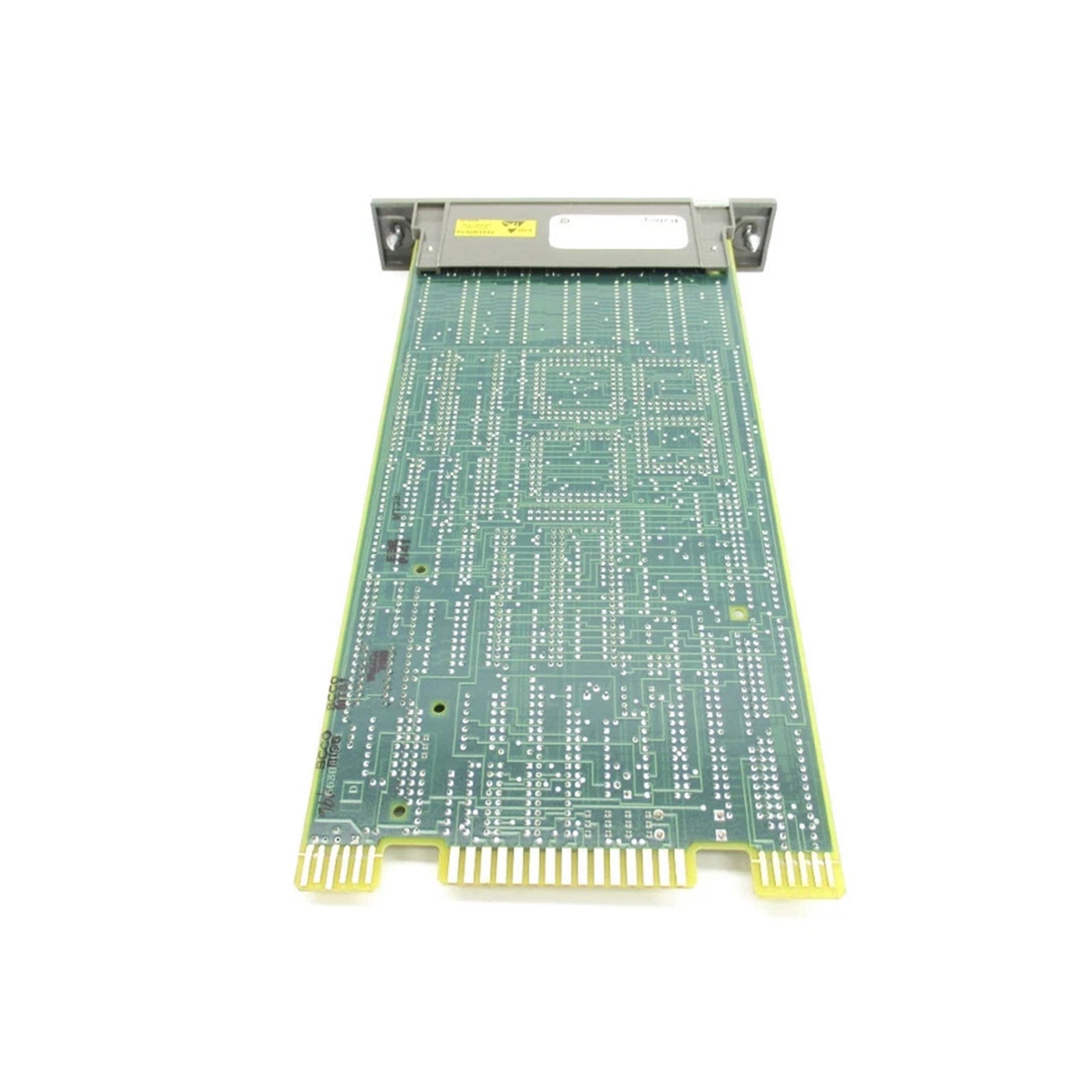

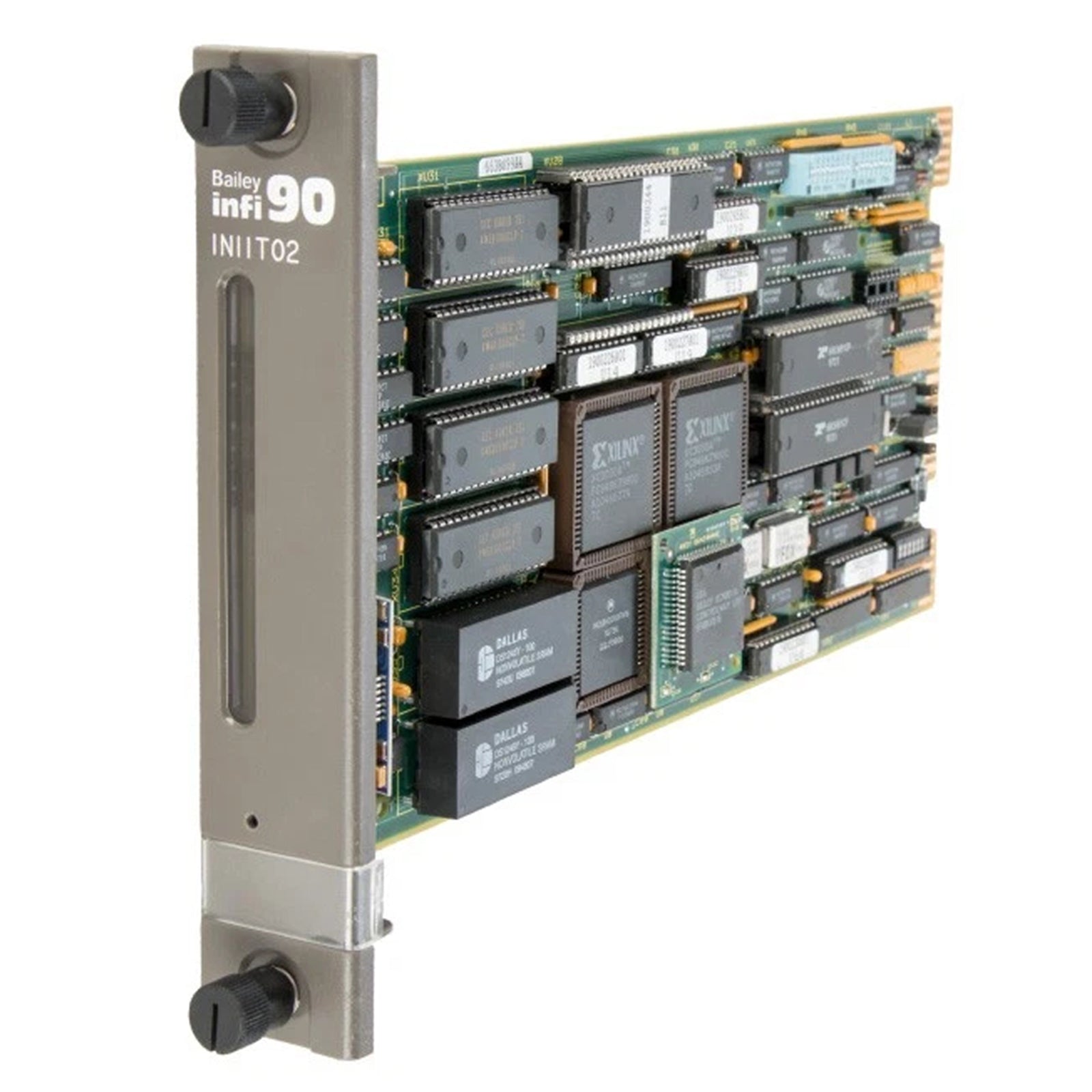

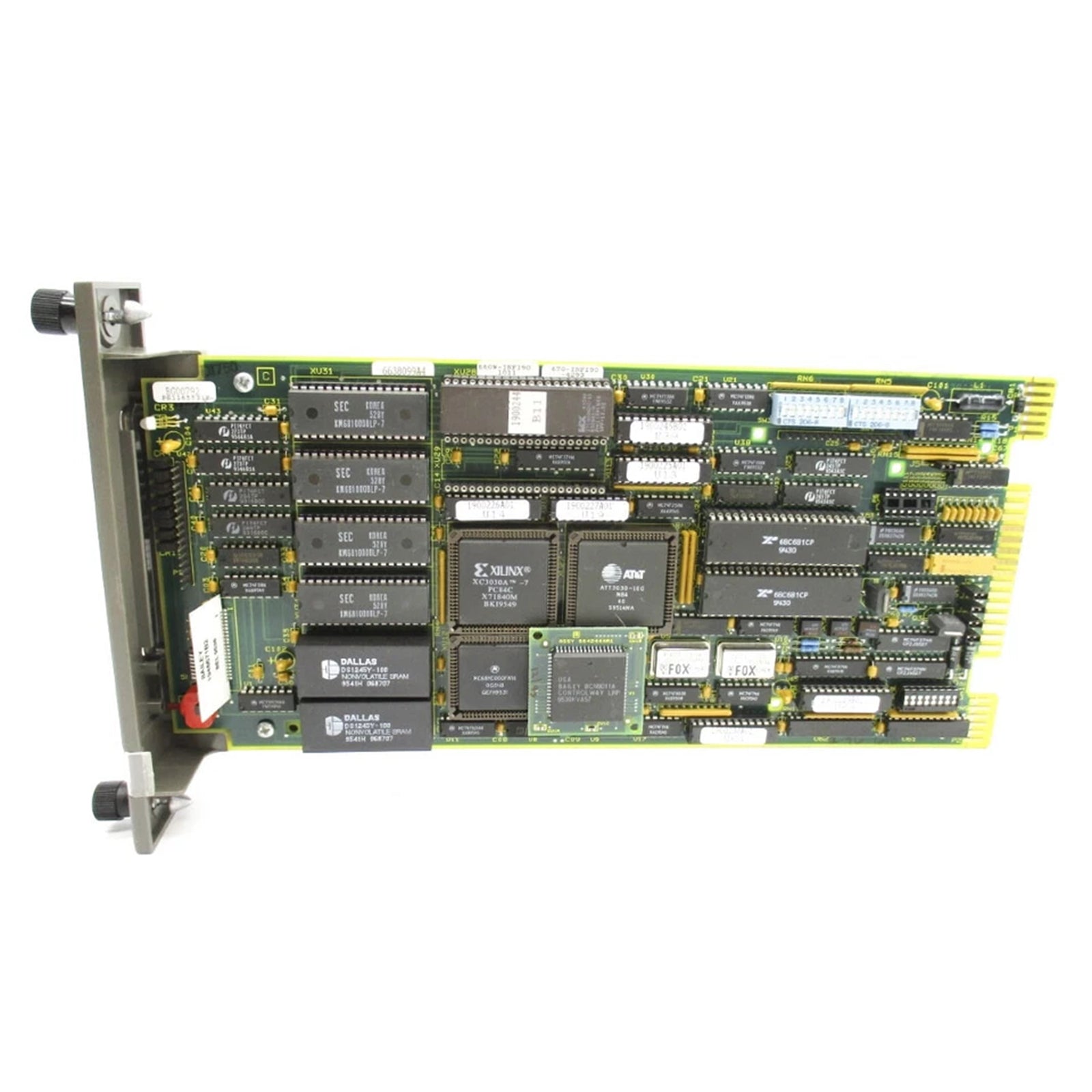

El ABB INIIT02, también catalogado como Módulo de Transferencia Remota Infi-NET a Infi-NET INIIT02, opera como una interfaz de comunicación dedicada para el intercambio de tramas deterministas entre segmentos Infi-NET distribuidos dentro de las arquitecturas ABB Bailey Infi 90. El módulo implementa comunicación serial dúplex completo de doble canal utilizando señalización de capa física RS-232-C.

Especificaciones de hardware

Transferencia serial Infi-NET y comportamiento de enlace determinista

El módulo INIIT02 ejecuta el reenvío bidireccional de tramas Infi-NET utilizando canales RS-232-C dúplex completos con velocidades en baudios seleccionables que van desde 75 a 19 200 baudios para compatibilidad con sistemas antiguos y hasta 2 Mbaudios o 10 Mbaudios para interconexión de sistemas de alta velocidad.

Dentro de la pila de comunicación ABB Bailey Infi 90, el módulo funciona como un puente de transferencia remota, sincronizando tablas de nodos entre bucles distribuidos. El búfer de RAM interno de 128 kbytes se utiliza para la preparación de tramas, la resolución de direcciones y el manejo de redundancia cíclica durante la sincronización entre bucles.

Escalado de red y lógica de gestión de nodos

La capacidad del sistema se define mediante la segmentación jerárquica de bucles, lo que admite hasta 250 nodos por bucle y una capacidad de escalado total del sistema de 62 500 nodos. El mapeo de direcciones se gestiona mediante ciclos de sondeo deterministas, lo que garantiza que el tráfico entre bucles no colisione en condiciones de pico de rendimiento.

El módulo mantiene la separación entre la programación del bucle local y la temporización de la transferencia del bucle remoto, evitando conflictos de arbitraje durante la transmisión dúplex simultánea.

Preguntas frecuentes

P: ¿El INIIT02 admite el intercambio en caliente durante la comunicación Infi-NET activa?
R: El intercambio en caliente no es compatible. La extracción interrumpe la sincronización de tramas RS-232-C y puede causar un retraso en la resincronización de nodos.

P: ¿Cuál es la función de los 128 kbytes de RAM en el módulo?
R: Se utiliza para el almacenamiento en búfer de tramas, el almacenamiento de tablas de enrutamiento y la preparación temporal de paquetes de transferencia entre bucles.

P: ¿Puede el módulo operar a velocidades en baudios mixtas simultáneamente?
R: No. La velocidad de comunicación se selecciona globalmente por modo de interfaz y se aplica uniformemente en los canales activos.

P: ¿Se implementa el aislamiento óptico entre los enlaces Infi-NET?
R: El aislamiento se implementa a nivel de interfaz del sistema; la señalización RS-232-C permanece eléctricamente referenciada dentro de los límites de interfaz definidos.

Pautas de instalación en campo

Instale el módulo en una ranura de rack certificada ABB Bailey Infi 90 con una alineación de asiento de backplane verificada. Asegúrese de que el cableado RS-232-C esté correctamente blindado y conectado a tierra en un único punto de referencia para evitar la formación de bucles de tierra.

Mantenga la separación entre las líneas de comunicación serial y los conductores de conmutación de alto ruido. El tendido de cables debe evitar tendidos paralelos con conductores de potencia que excedan los umbrales típicos de EMI industrial.

El torque del conector y la integridad del asiento deben verificarse para evitar errores intermitentes de trama de comunicación durante el arranque del sistema.

Información para pedidos

• Módulo de comunicación ABB INIIT02

• Embalaje antiestático sellado de fábrica

• Documentación de referencia de compatibilidad del sistema para la integración Infi-NET

• Guía de instalación y montaje en rack estándar (serie Bailey Infi 90)
