Descripción general del producto

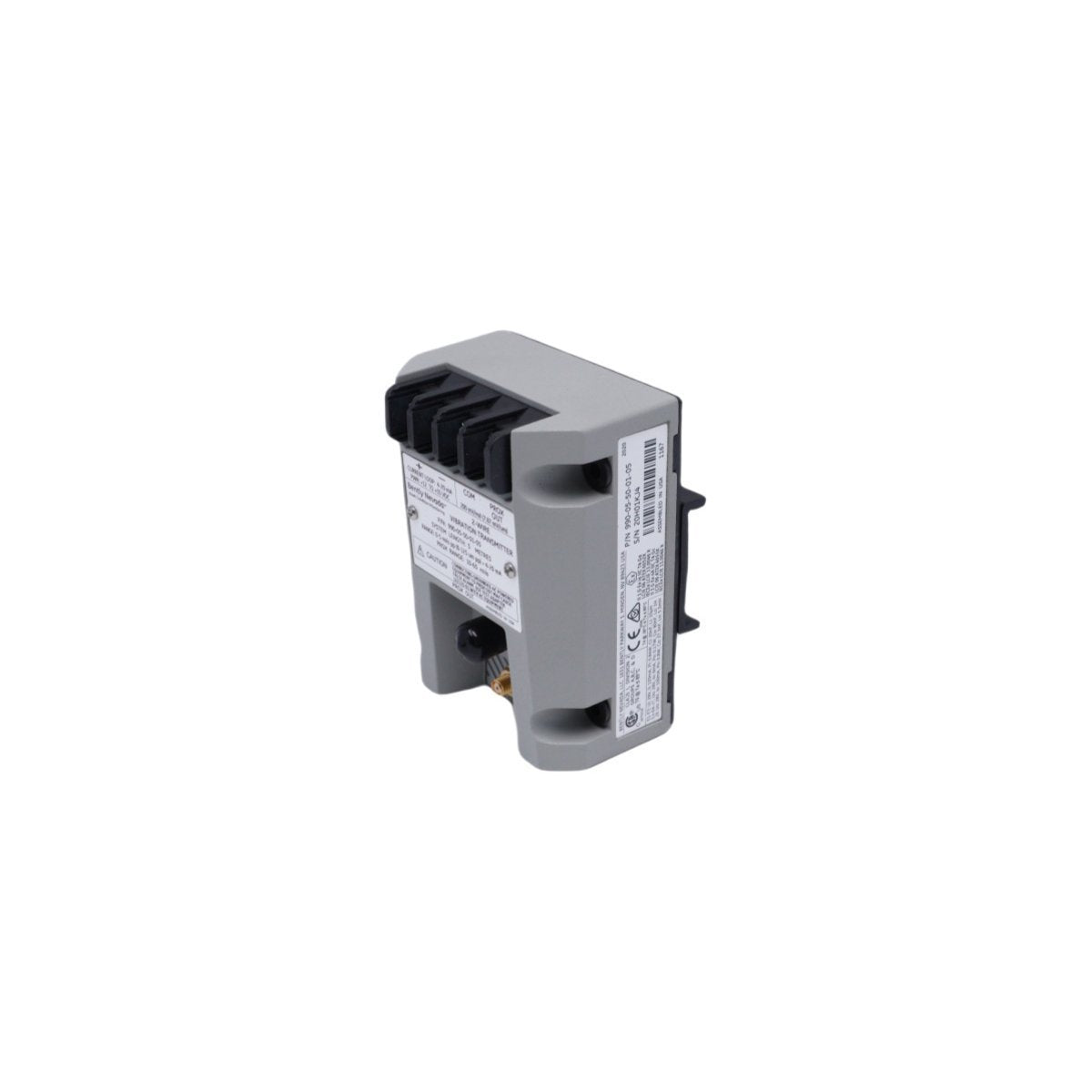

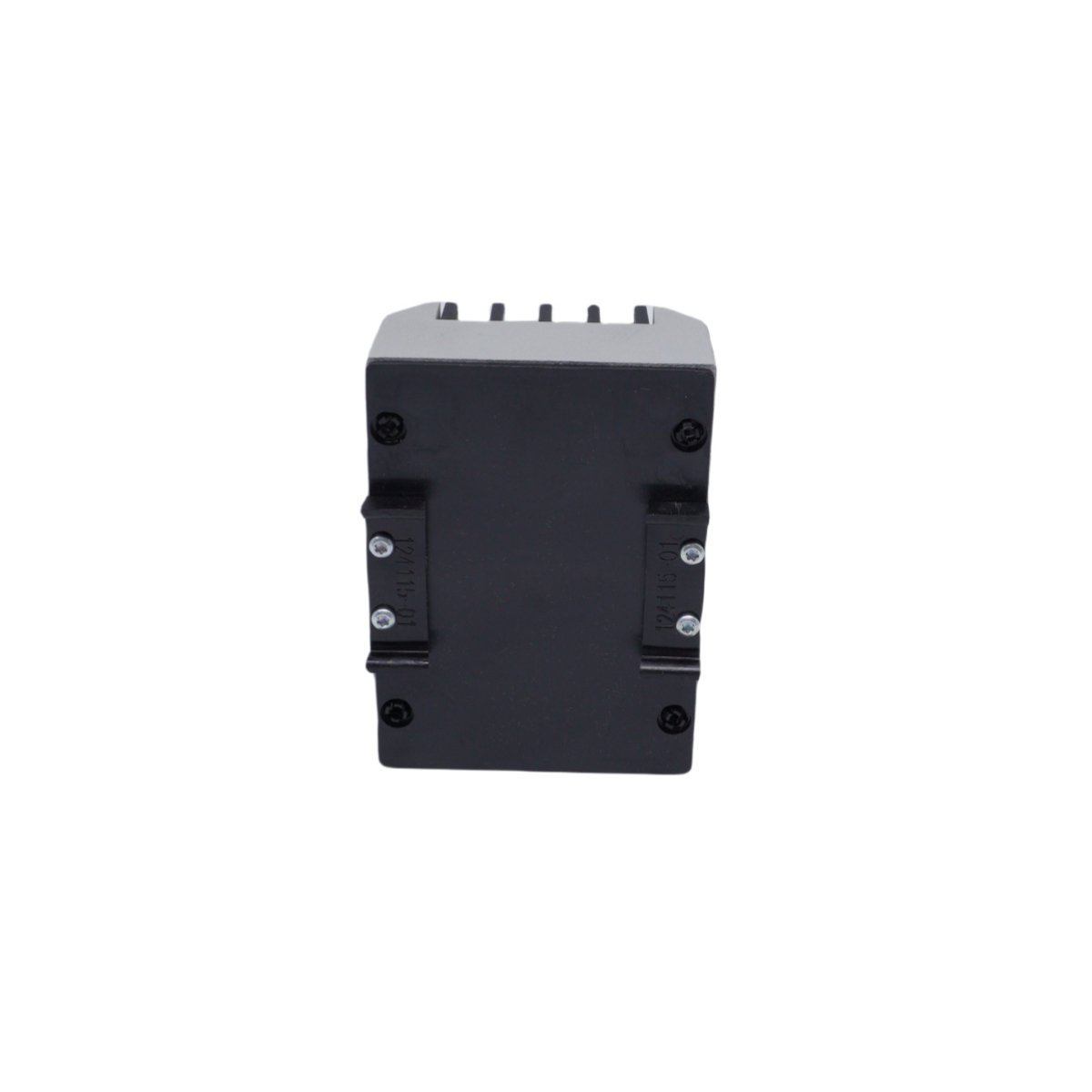

El Bently Nevada 990-05-50-01-01 es un transmisor de vibración de alto rendimiento, alimentado por bucle, diseñado para proporcionar protección continua de la maquinaria para activos rotativos de alta velocidad. Este acondicionador de señal integrado se conecta directamente con una sonda de proximidad 3300 NSv, convirtiendo las señales de desplazamiento por corrientes de Foucault en una salida analógica estandarizada de 4-20 mA. A diferencia de los sistemas tradicionales que requieren un sensor Proximitor y un rack de monitoreo separados, el 990-05-50-01-01 combina estas funciones en una única, carcasa compacta. Está diseñado específicamente para fabricantes de equipos originales (OEM) e instalaciones que requieren una tendencia de vibración confiable directamente integrada en un PLC, DCS, o sistema SCADA.

Parámetros de hardware y características clave

Este transmisor está diseñado para funcionar dentro de un bucle de corriente de dos hilos, combinando un acondicionamiento de señal de precisión con un formato robusto adecuado para instalaciones industriales de alta densidad.

• Número de modelo 990-05-50-01-01

• Rango de medición 0 a 125 µm (0 a 5 mils) de vibración pico a pico (Opción -50)

• Compatibilidad de longitud del sistema Optimizado para longitudes de sistema de 5.0 metros (16.4 pies) (Opción -05)

• Señal de salida 4 a 20 mA CC, proporcional a la amplitud de la vibración

• Configuración de montaje Clips para riel DIN de 35 mm (Opción -01)

• Aprobaciones de agencias Certificaciones de área peligrosa CSA División 2 / ATEX Zona 2 (Opción -01)

• Respuesta de frecuencia 5 Hz a 5 kHz (± 3 dB)

• Interfaz de diagnóstico Conector coaxial "Prox Out" no aislado para acceso a señales dinámicas

• Características de seguridad Circuito integrado "Not OK" / Desactivación de señal para evitar disparos falsos

• Ajuste Potenciómetros de cero y rango no interactivos para calibración en campo

• Peso 0.54 kg (aprox. 1.19 lbs)

Aplicaciones industriales y casos de uso operativos

El 990-05-50-01-01 es un componente vital para la instrumentación de supervisión de turbinas (TSI) en aplicaciones donde se requieren huellas compactas y rutas de señal simplificadas.

• Compresores de aire centrífugos Monitoreo en tiempo real de la vibración del eje para detectar desequilibrio del rotor, holgura mecánica, o desgaste de los cojinetes.

• Bombas y motores industriales Proporcionando una interfaz analógica directa para que los sistemas de control de la planta activen alarmas automáticas o lógica de disparo de maquinaria.

• Ventiladores de torres de enfriamiento Monitoreo de los niveles de vibración del engranaje y el eje del ventilador en ubicaciones remotas sin necesidad de racks de monitoreo complejos.

• Protección de maquinaria OEM Integrado como una solución de detección de vibración estándar para que los fabricantes de equipos proporcionen tendencias básicas de salud de los activos.

• Monitoreo de entornos peligrosos Certificado para su uso en áreas Clase I, División 2, lo que lo hace adecuado para instalaciones de procesamiento de petróleo, gas y productos químicos.
