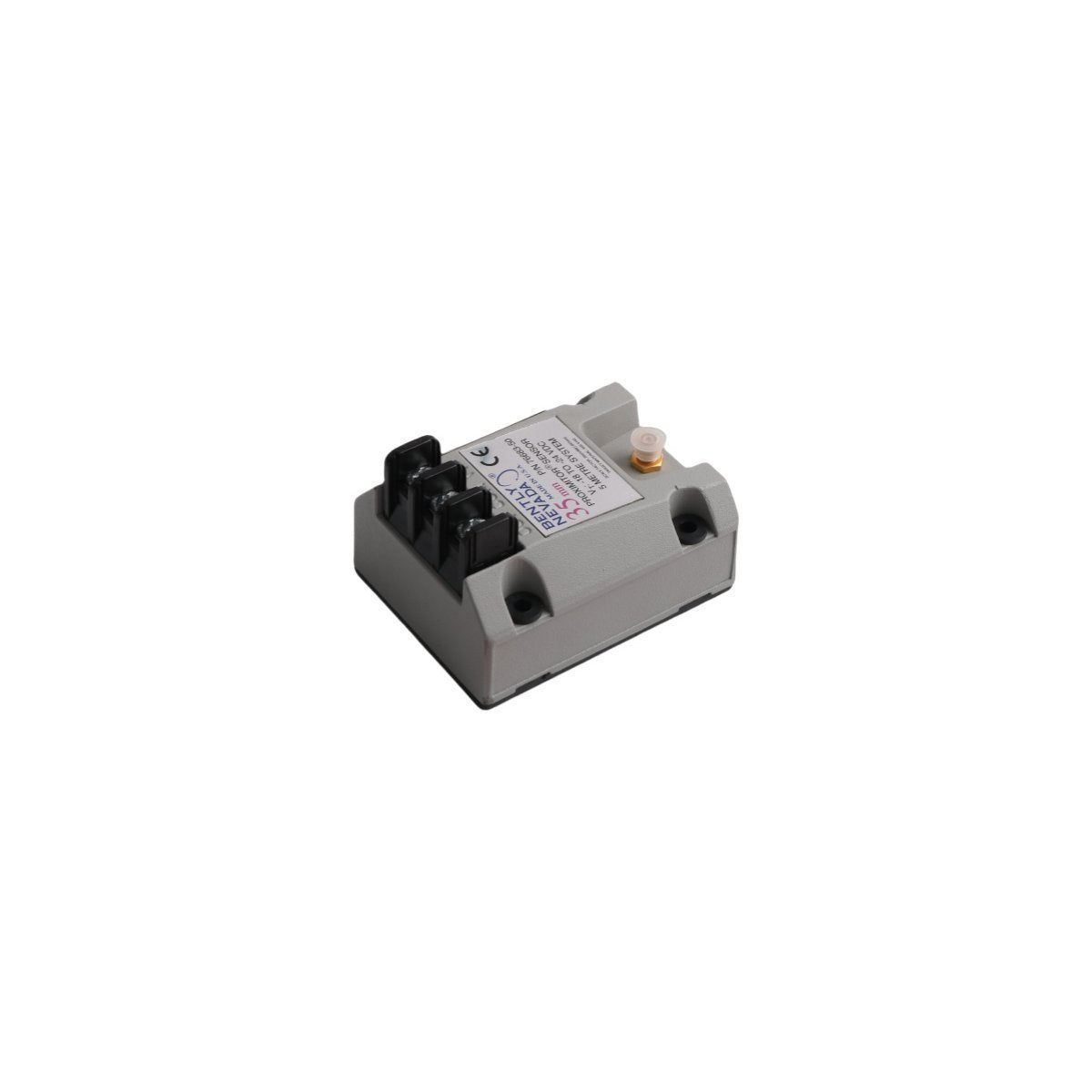

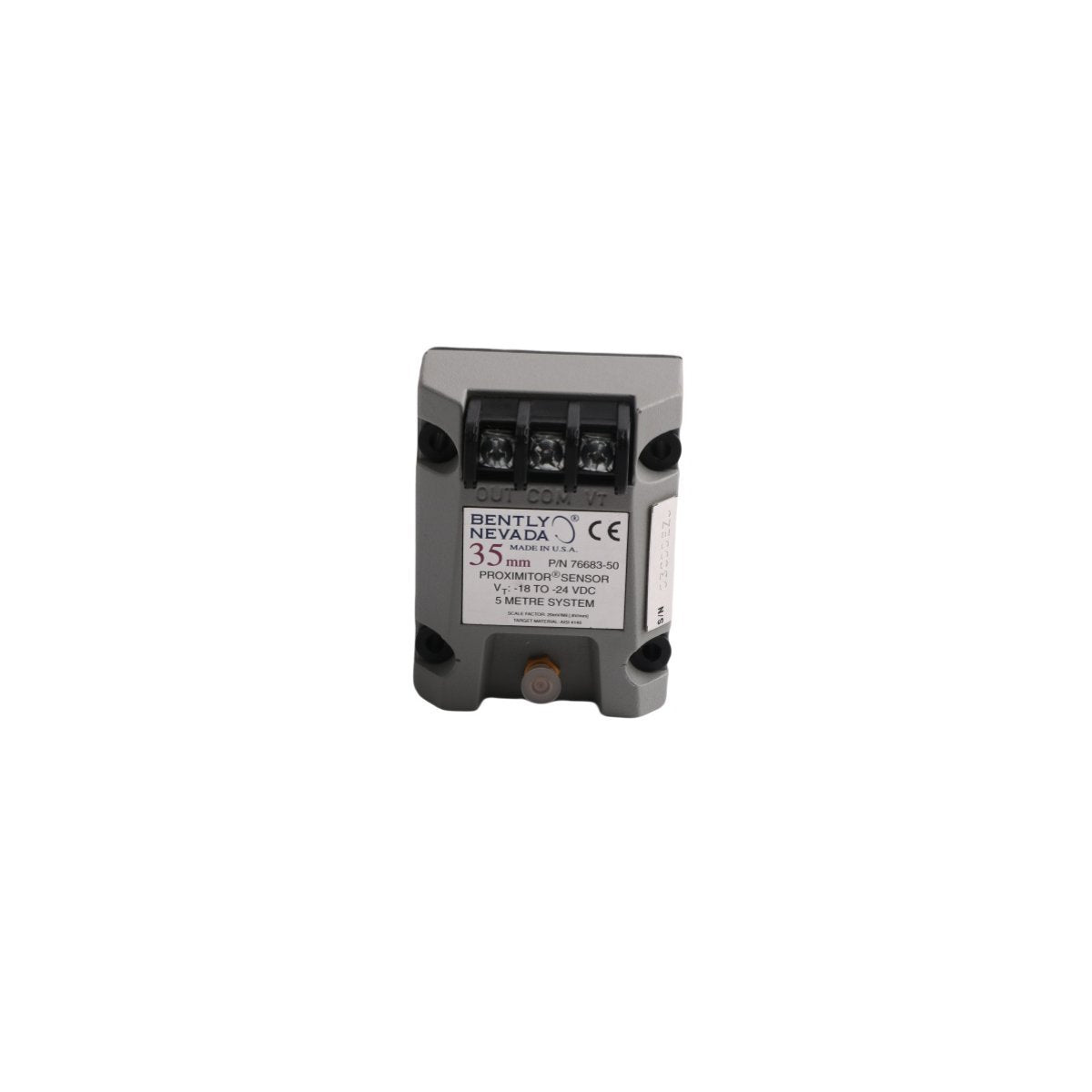

Descripción general del producto

El Bently Nevada 76683-50 es un componente de sensor de proximidad diseñado con precisión para las rigurosas demandas del monitoreo de maquinaria rotativa industrial. Como elemento central dentro de la arquitectura de monitoreo de vibraciones de la serie 3000, este sensor utiliza tecnología avanzada de detección de corrientes parásitas para proporcionar mediciones precisas y en tiempo real del desplazamiento del eje, la vibración radial y la posición axial. En entornos donde el tiempo de actividad es crítico, el 76683-50 sirve como interfaz principal entre el eje giratorio y la instrumentación de monitoreo. Al detectar los cambios en un campo electromagnético causados por la proximidad de un objetivo conductor, transforma el movimiento mecánico en señales eléctricas que los sistemas de protección utilizan para prevenir fallas catastróficas de la máquina. Diseñado para la durabilidad, este sensor mantiene la integridad del rendimiento en condiciones de alta temperatura ambiente, exposición química y estrés mecánico continuo.

Especificaciones técnicas

Explicación de la configuración del modelo

La designación 76683-50 refleja los estándares mecánicos y eléctricos inherentes a la línea de la Serie 3000. El prefijo "76683" designa la geometría base de la sonda y las características de bobinado de la bobina, mientras que el sufijo "-50" denota opciones específicas de longitud y conector requeridas para aplicaciones de profundidad estándar. Este modelo está calibrado de fábrica para operar como parte de un sistema de transductores emparejado, que consta de la sonda, un cable de extensión y un sensor Proximitor compatible, para garantizar que el factor de escala de 200 mV/mil se mantenga constante en todo el rango de medición.

Aplicaciones típicas

• Protección de turbinas de vapor: monitoreo del movimiento orbital del eje dentro de los cojinetes de película fluida para detectar el desgaste inminente del cojinete o la inestabilidad del rotor.

• Monitoreo de compresores centrífugos: seguimiento del desplazamiento axial (empuje) para garantizar que el rotor permanezca dentro de la envolvente de operación especificada por el diseño.

• Análisis de vibraciones de cajas de engranajes: captura de datos de vibración de la carcasa y el eje de alta frecuencia para programas de mantenimiento de diagnóstico.

• Salud de la bomba industrial: detección de roces de rotor a estator y movimiento radial excesivo en bombas de agua de refrigeración y bombas de alimentación a gran escala.

• Vigilancia de generadores hidroeléctricos: proporciona retroalimentación continua sobre la posición del eje para el mantenimiento de los cojinetes de la turbina hidráulica.

Compatibilidad del sistema

El 76683-50 está diseñado para la integración con los sistemas de monitoreo Bently Nevada Serie 3000. No es directamente intercambiable con los componentes modernos de la serie 3300 XL debido a las variaciones en la impedancia de la bobina y la polaridad del conector. Para los operadores que administran activos antiguos, este sensor sigue siendo la opción estándar de la industria para mantener el bucle de monitoreo existente sin requerir una migración a gran escala a arquitecturas más nuevas. Es totalmente compatible con los sensores Proximitor de la Serie 3000 adecuados, siempre que la longitud total del sistema (sonda más cable) coincida con los requisitos de calibración del rack del monitor.

Protocolo de instalación del sensor

Montaje y alineación

• Limpie el área de la rosca de montaje de la carcasa de la máquina para asegurar una trayectoria de tierra eléctrica limpia entre la carcasa del sensor y el chasis de la máquina.

• Utilice un micrómetro de profundidad calibrado para ajustar la punta del sensor a la holgura especificada desde la superficie del eje.

• Asegúrese de que el sensor esté apretado lo suficiente para evitar que se suelte debido a la vibración inducida por la máquina, pero evite un par excesivo que pueda deformar el cuerpo de acero inoxidable.

Cableado y blindaje

• Encamine el cable del sensor a través de un conducto metálico dedicado que esté conectado a la tierra del instrumento.

• Utilice una configuración de puesta a tierra de un solo punto para minimizar las diferencias de potencial entre la ubicación del sensor y el gabinete del instrumento.

• Verifique la continuidad de la señal usando un ohmetro para asegurar que la bobina del sensor esté dentro del rango de resistencia esperado antes de encender el rack de monitoreo.

Ventajas del producto

• Alta sensibilidad: Detecta incluso cambios mínimos en la posición del eje, facilitando la detección temprana de defectos mecánicos.

• Robustez industrial: Diseñado para soportar un funcionamiento continuo en entornos con niebla de aceite, calor extremo y ruido mecánico ambiental.

• Estabilidad del sistema: Las características de impedancia configuradas de fábrica garantizan un rendimiento constante en todo el rango dinámico del sistema de monitoreo.

• Fiabilidad probada: Un diseño confiable que ha servido como base de la protección de maquinaria rotativa durante décadas.

Información para pedidos

• 76683-50: Conjunto de sensor de proximidad de 8 mm.

• Componentes incluidos: Cuerpo del sensor, contratuerca y conjunto de arandela.

• Disponibilidad: Mantenido en stock original de fábrica para mantenimiento y soporte de activos.

Preguntas frecuentes

• P: ¿Puedo usar este sensor con un Proximitor 3300 XL?

  R: No. El 76683-50 está calibrado para los requisitos de impedancia de la Serie 3000; mezclarlo con hardware 3300 XL dará como resultado un factor de escala de señal incorrecto y errores de monitoreo.




• P: ¿Se puede reemplazar la punta del sensor?

  R: No. El sensor es una unidad herméticamente sellada. Si la punta está agrietada o dañada, se debe reemplazar todo el conjunto para garantizar la precisión del sistema.




• P: ¿Con qué frecuencia debo verificar el voltaje de la holgura?

  R: Se recomienda verificar el voltaje de la holgura durante cada parada de la máquina para asegurarse de que la sonda permanezca en el rango de medición lineal.




• P: ¿El sensor requiere alimentación externa?

  R: No, el sensor es pasivo. Es alimentado por el sensor Proximitor a través del cable de interconexión coaxial.




• P: ¿Se puede usar esta sonda en ejes de acero inoxidable?

  R: Las sondas Bently Nevada están optimizadas para aceros ferromagnéticos. El rendimiento en aceros inoxidables austeníticos puede degradarse significativamente debido a la baja permeabilidad magnética.




• P: ¿Cuál es la causa principal de falla de la sonda?

  R: La mayoría de las fallas se deben al impacto mecánico del eje, la abrasión del cable o un apriete incorrecto que agrieta el sello epoxi interno de la sonda.




• P: ¿Estos sensores se suministran con tuercas de montaje?

  R: Sí, cada sensor incluye la contratuerca y la arandela de acero inoxidable necesarias para una instalación segura en la carcasa de su maquinaria.




• P: ¿Puedo alargar el cable?

  R: Debe usar el cable de extensión diseñado para la serie 3000. Alargar el cable con un cable genérico alterará la impedancia del sistema e invalidará la calibración.




• P: ¿Este sensor es adecuado para aplicaciones de alta presión?

  R: Si la sonda se monta en una zona de alta presión, asegúrese de que se utilice con un pasamuros o sello con la clasificación adecuada para evitar fugas de aceite.
