Descripción general del producto

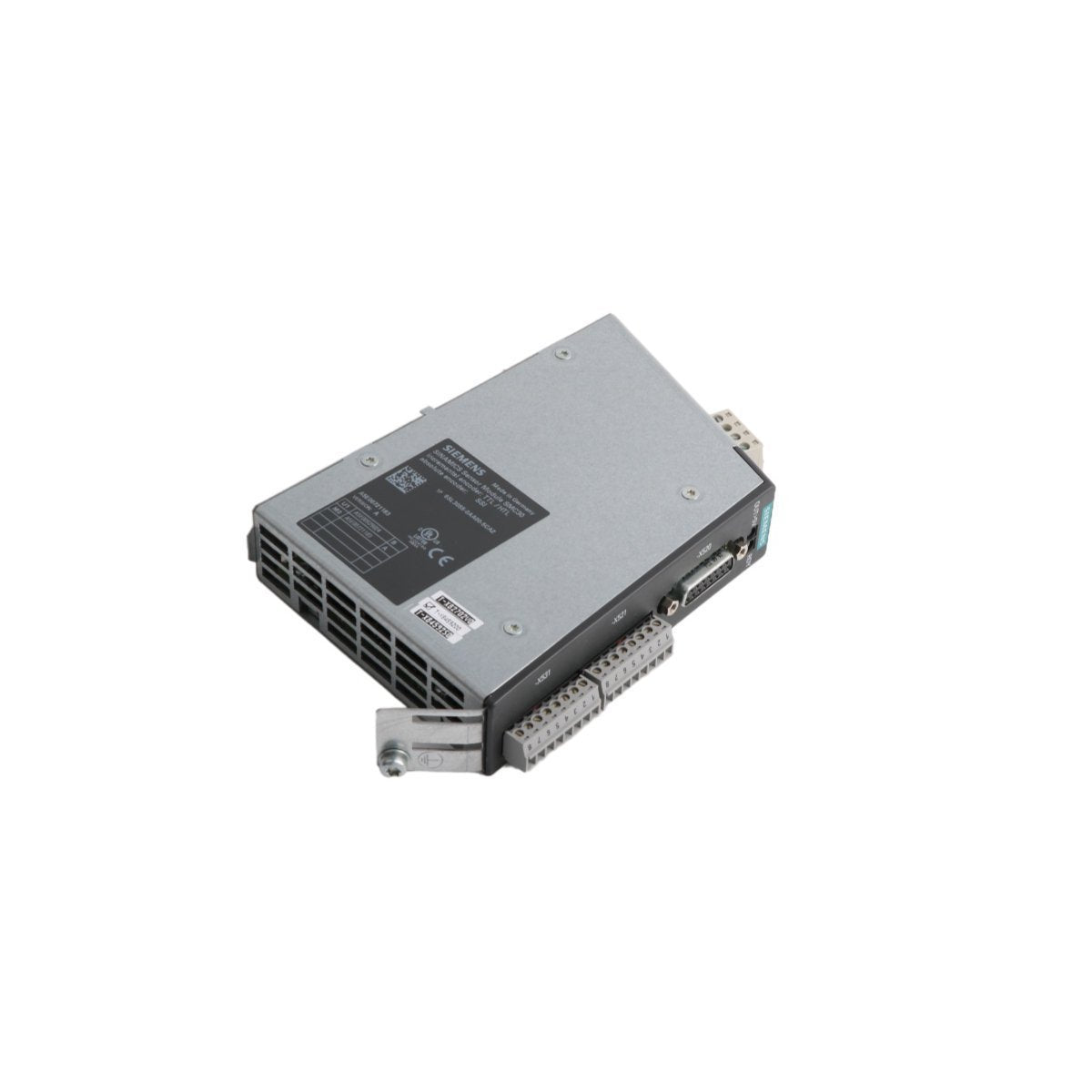

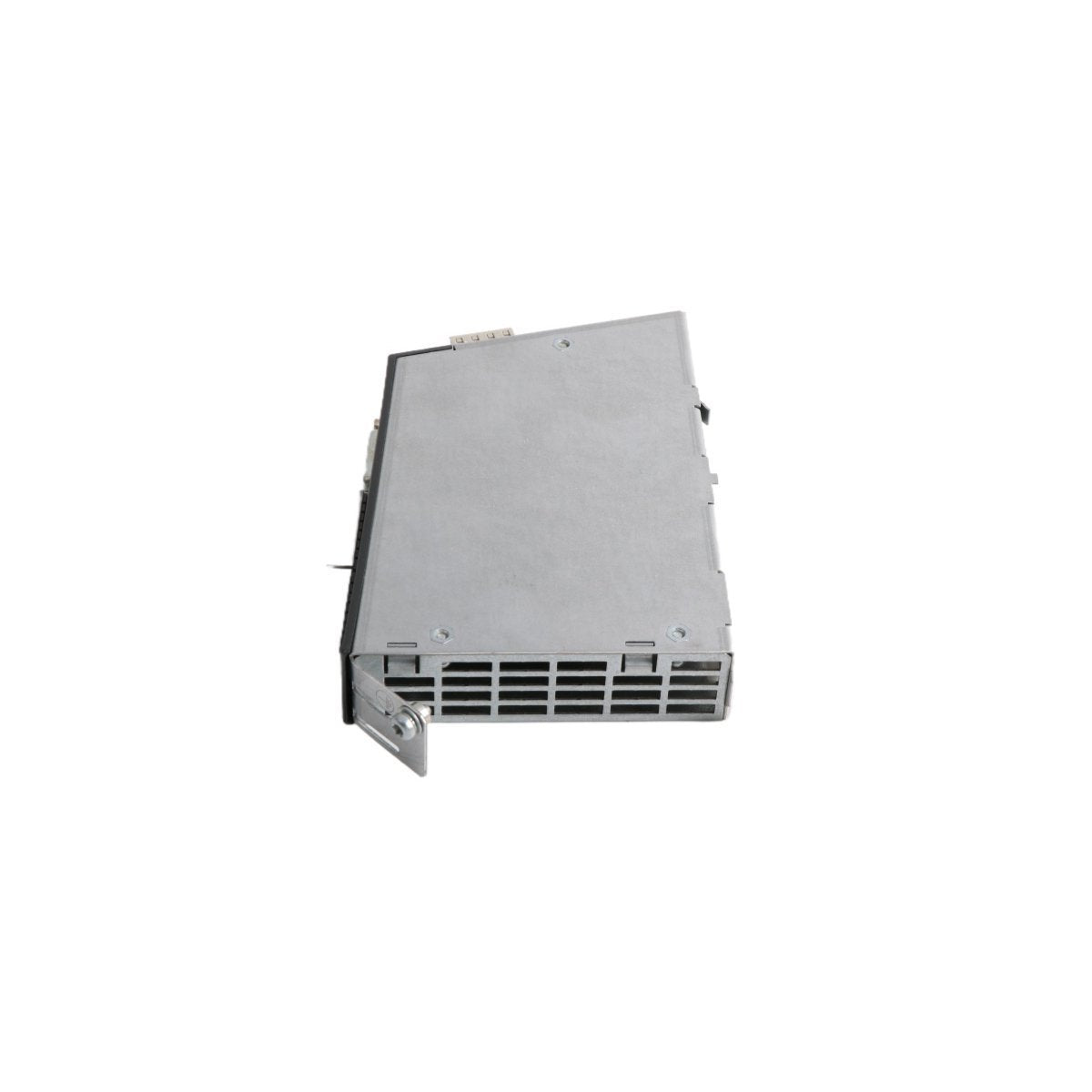

El 6SL3055-0AA00-5CA2 funciona como un convertidor de señal de alta precisión dentro de la arquitectura del sistema de accionamiento SINAMICS S120. Esta unidad SMC30 (Módulo de Sensor Montado en Gabinete) está diseñada para evaluar señales de encoder de motores o sensores externos que no poseen una interfaz nativa DRIVE-CLiQ. Al convertir las señales convencionales a un formato digital compatible con los sistemas de control de movimiento, permite una retroalimentación de velocidad y posición de ajuste fino. Este módulo está diseñado específicamente para instalación en gabinete, ofreciendo un perfil delgado de 30 mm que optimiza el espacio del riel a la vez que proporciona un robusto aislamiento eléctrico y procesamiento de señales.

Especificaciones técnicas y métricas de hardware

• Designación del producto: Módulo de sensor SMC30

• Número de pedido: 6SL3055-0AA00-5CA2

• Interfaces compatibles: Codificadores incrementales TTL/HTL, Codificadores absolutos SSI

• Fuente de alimentación del codificador: 5V DC o 24V DC (Máx. 300 mA)

• Evaluación de la señal: Pista A/B (incremental) y SSI (absoluta)

• Temperatura ambiente de funcionamiento: 0°C a +55°C

• Masa física: 0.95 kg

• Dimensiones del factor de forma: 2.5 cm x 5.1 cm x 83.8 cm

• Clasificación de protección: IP20

Aplicaciones de implementación industrial y control de movimiento

Este módulo de sensor es un puente vital en entornos de automatización complejos donde se utilizan diversos protocolos de retroalimentación. Se aplica ampliamente en:

• Mecanizado de precisión: Interfaz con encoders incrementales de alta resolución para el control del husillo CNC y el posicionamiento de ejes.

• Manejo de materiales sincronizado: Utilización de datos de encoder absoluto SSI para mantener un posicionamiento exacto en sistemas automatizados de almacenamiento y recuperación (ASRS).

• Proyectos de modernización: Permitiendo que los motores heredados equipados con encoders HTL o TTL se integren en las modernas líneas de accionamiento SINAMICS S120 sin reemplazar el hardware del motor.

• Impresión y embalaje: Gestión de la retroalimentación de alta velocidad requerida para el control de registro y los sistemas de tensado en procesos de bobina continua.

• Elevación y grúas: Proporcionando una monitorización fiable de la posición para movimientos de elevación y traslación utilizando robustas señales HTL de 24V para minimizar las interferencias en tendidos de cable largos.
