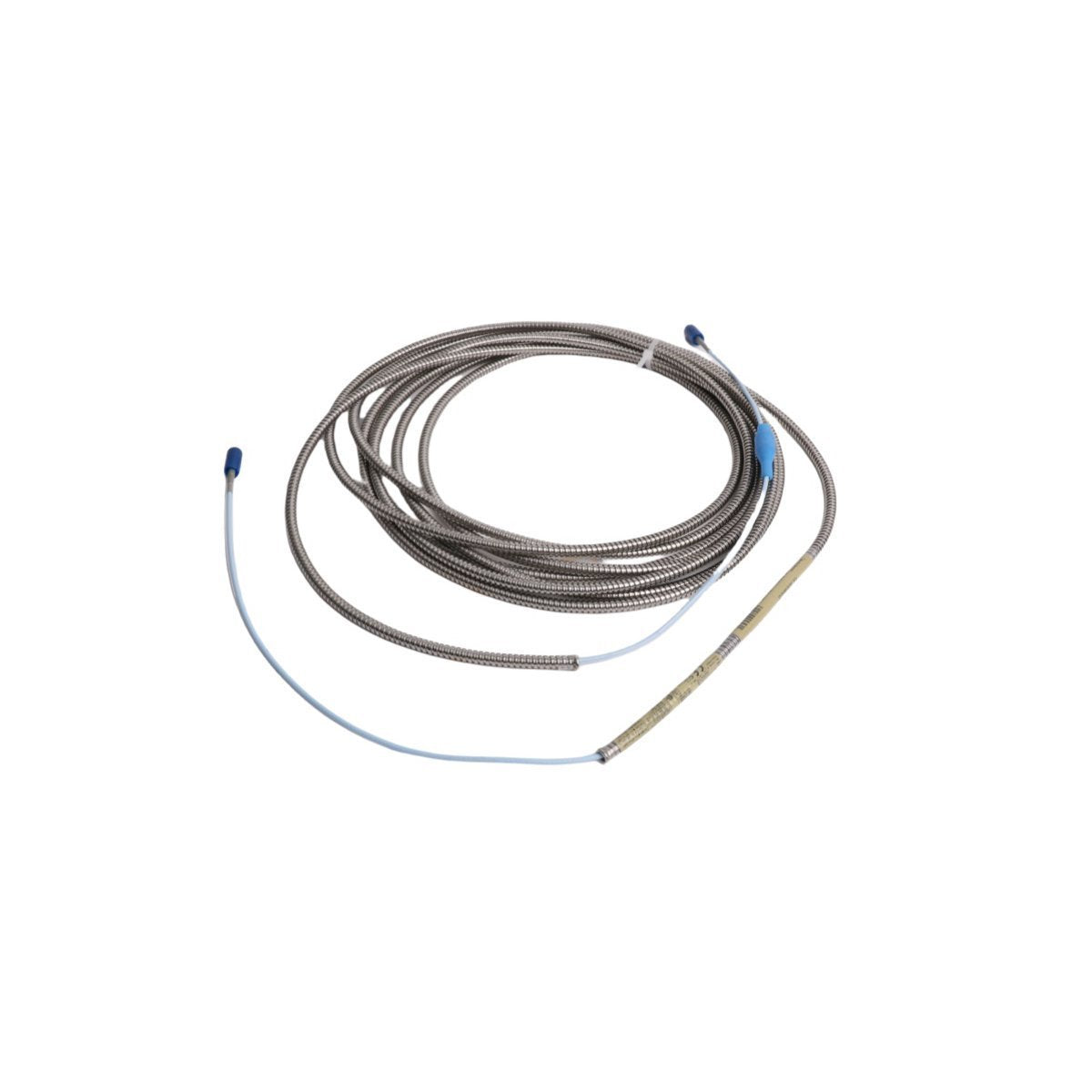

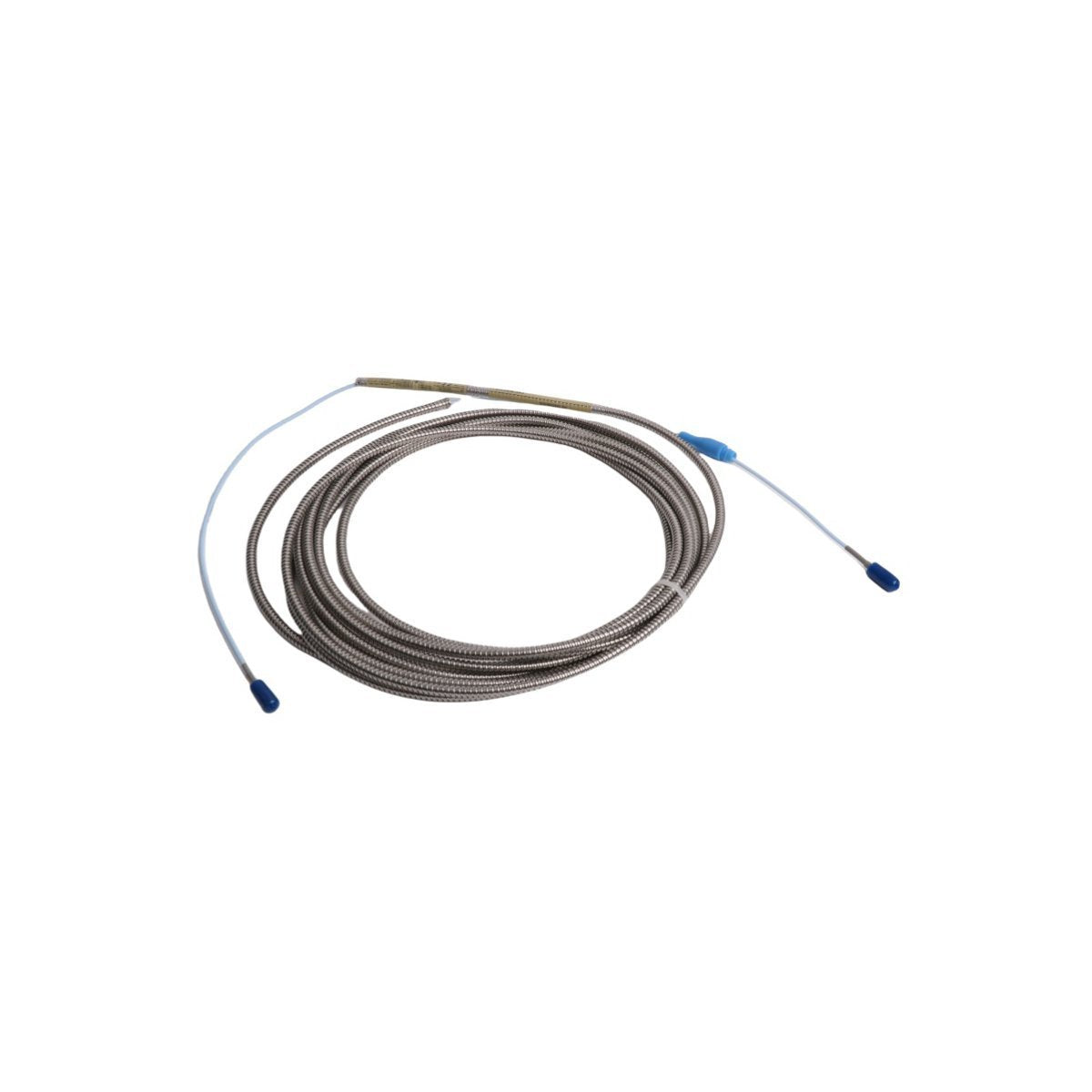

El Bently Nevada 330930-060-05-05 sirve como cable de extensión principal 330930 utilizado para ejecutar la transmisión de señales de RF de alta frecuencia a través de plataformas de sistema de transductores de proximidad 3300 NSv. Conecta una sonda de proximidad 3300 NSv directamente a un sensor Proximitor compatible, transmitiendo datos de desplazamiento analógicos mientras preserva la integridad de la señal sin desajustes de impedancia.

Desglose de sufijos y matriz de modelos

• 330930: Identificador de configuración base del cable de extensión 3300 NSv.

• 060: Opción de longitud de cable (6.0 metros, 19.7 pies).

• 05: Opción de conector y cable (cable coaxial estándar equipado con conectores coaxiales ClickLoc en miniatura, incluyendo protectores de conector de silicona).

• 05: Opción de aprobación de agencia (múltiples certificaciones multinacionales para áreas peligrosas, incluidas las normas de seguridad intrínseca ATEX/IECEx).

Especificaciones de hardware

Escalado de sonda de proximidad y validación de voltaje de espacio

El cable de extensión 330930-060-05-05 mantiene estrictos parámetros eléctricos calibrados para los perfiles de ajuste específicos de los sistemas 3300 NSv. En estas configuraciones, la longitud eléctrica total de la sonda de proximidad más el cable de extensión debe coincidir exactamente con la especificación de diseño del sistema (típicamente 5.0 o 7.0 metros en total) para preservar el escalado de fábrica de la sonda de corrientes de Foucault.

Alterar la longitud física o eléctrica de la trayectoria de transmisión introduce cambios capacitivos que corrompen la validación del voltaje de espacio (objetivos de -10 VCC) medido en la salida del sensor Proximitor. Mantener los parámetros exactos del cable evita variaciones de impedancia, lo que proporciona una robusta supresión de diafonía y estabilidad al rastrear cambios en los cojinetes de película fluida bajo dinámicas de rotor volátiles.

Preguntas frecuentes

P: ¿Este cable de extensión permite la desconexión en caliente en línea mientras el lazo del monitor de protección de la máquina está energizado?

R: Mecánicamente sí, pero desacoplar la unión coaxial ClickLoc durante la operación interrumpe el lazo de sintonización de RF. Esto hace que el módulo 3500 asociado marque inmediatamente una condición de Falla del Transductor (NO OK). El canal debe colocarse en un estado de derivación antes de la desconexión manual.

P: ¿Se puede mezclar un cable de extensión 3300 NSv con componentes de hardware de sonda de proximidad estándar 3300 XL de 8 mm?

R: No. La serie 3300 NSv opera con una impedancia eléctrica y un perfil de escalado distintos en comparación con los sistemas estándar 3300 XL de 8 mm. La mezcla de estos componentes causa una desviación masiva de la calibración y compromete la precisión de la medición.

P: ¿Cuál es el propósito de los protectores de conector de silicona incluidos con la opción de conector 05?

R: Las botas de silicona se deslizan sobre la unión coaxial ClickLoc acoplada para aislar la conexión mecánica y eléctricamente, evitando que la humedad ambiental, el aceite o el polvo conductivo penetren en la unión de alta frecuencia.

Pautas de instalación en campo

• Cumplimiento de la longitud total del bucle: Verifique que la longitud combinada de la sonda de proximidad y el cable de extensión 330930 sea igual a la longitud del sistema requerida especificada en la etiqueta del sensor Proximitor (por ejemplo, una sonda de 5.0 metros + un cable de 6.0 metros no es válido si el sensor espera un bucle total de 7.0 metros).

• Acoplamiento mecánico ClickLoc: Asegúrese de que todas las conexiones coaxiales estén limpias y secas antes de acoplarlas. Empuje firmemente las interfaces ClickLoc macho y hembra hasta que hagan clic en su lugar. No use alicates ni llaves especiales, ya que pueden deformar la delgada carcasa coaxial.

• Restricciones del radio de curvatura: No doble ni curve bruscamente el cable durante la instalación. Mantenga un radio de curvatura estático mínimo de 25.4 mm (1.0 pulg.) para evitar la deformación permanente del núcleo dieléctrico interno.

• Aislamiento de conductos y segregación: Tienda el cable de extensión dentro de conductos metálicos dedicados y conectados a tierra o cajas de conexiones. Evite tender la línea en paralelo a cables de alimentación de CA de alta corriente o cables de variadores de frecuencia para optimizar la supresión de la diafonía.

Manifiesto de suministro

El paquete estándar contiene los siguientes artículos:

1. (1) Cable de extensión Bently Nevada 330930-060-05-05.

2. (2) Manguitos aislantes de conector de silicona.

3. (1) Hoja de parámetros técnicos de fábrica.

Perfil de distribución y despacho

• Ventana de despacho: Se envía dentro de 2 a 7 días una vez finalizado el pago a través de cuentas comerciales institucionales verificadas.

• Métodos de envío: Se entrega globalmente a través de redes de envío exprés prioritarias, incluyendo DHL, FEDEX o UPS.

• Estándar de embalaje: Empaquetado en una bolsa de embalaje industrial antiestática especializada, sellada al vacío, para proteger el aislamiento dieléctrico interno de alta frecuencia contra la contaminación por humedad y los daños estáticos durante el transporte.
