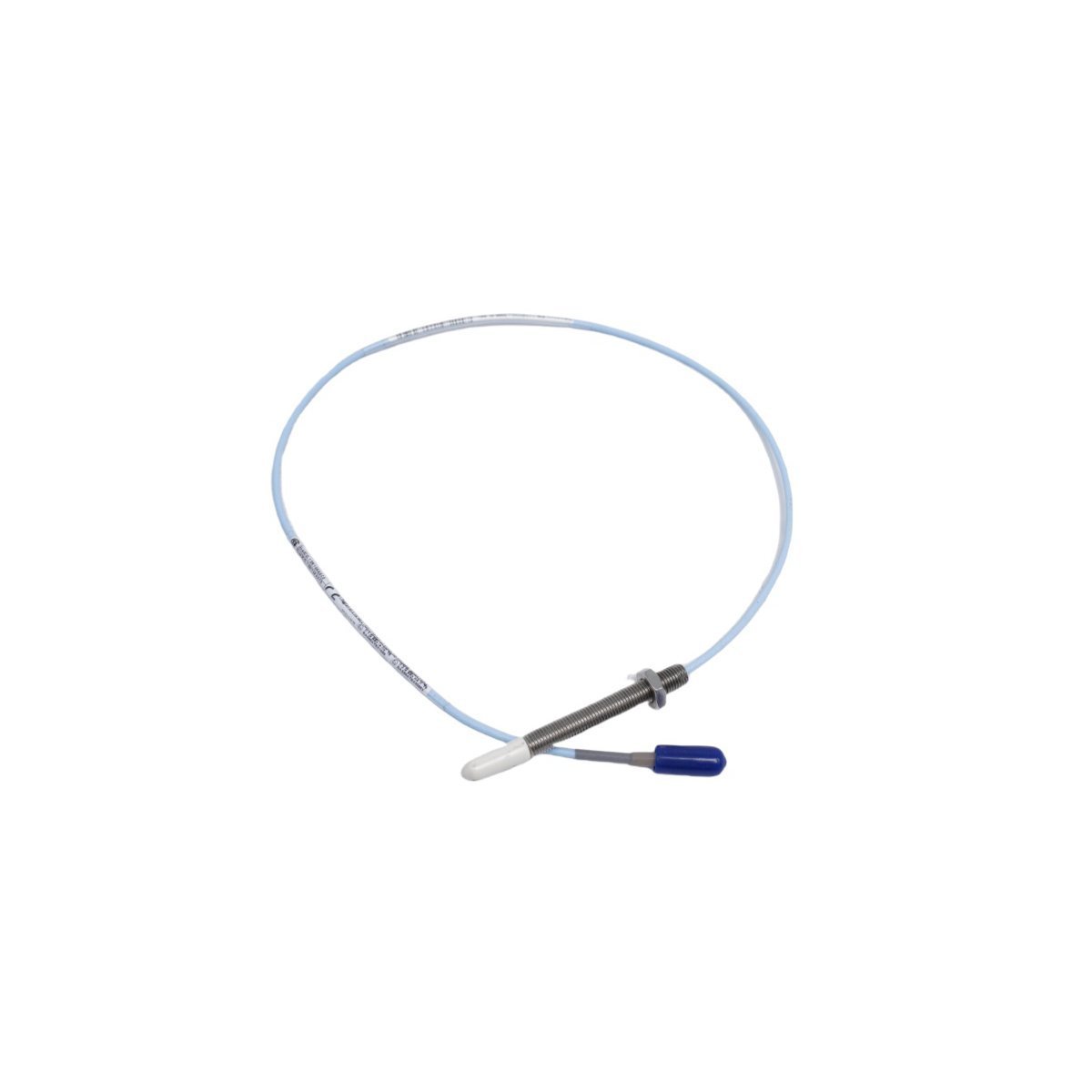

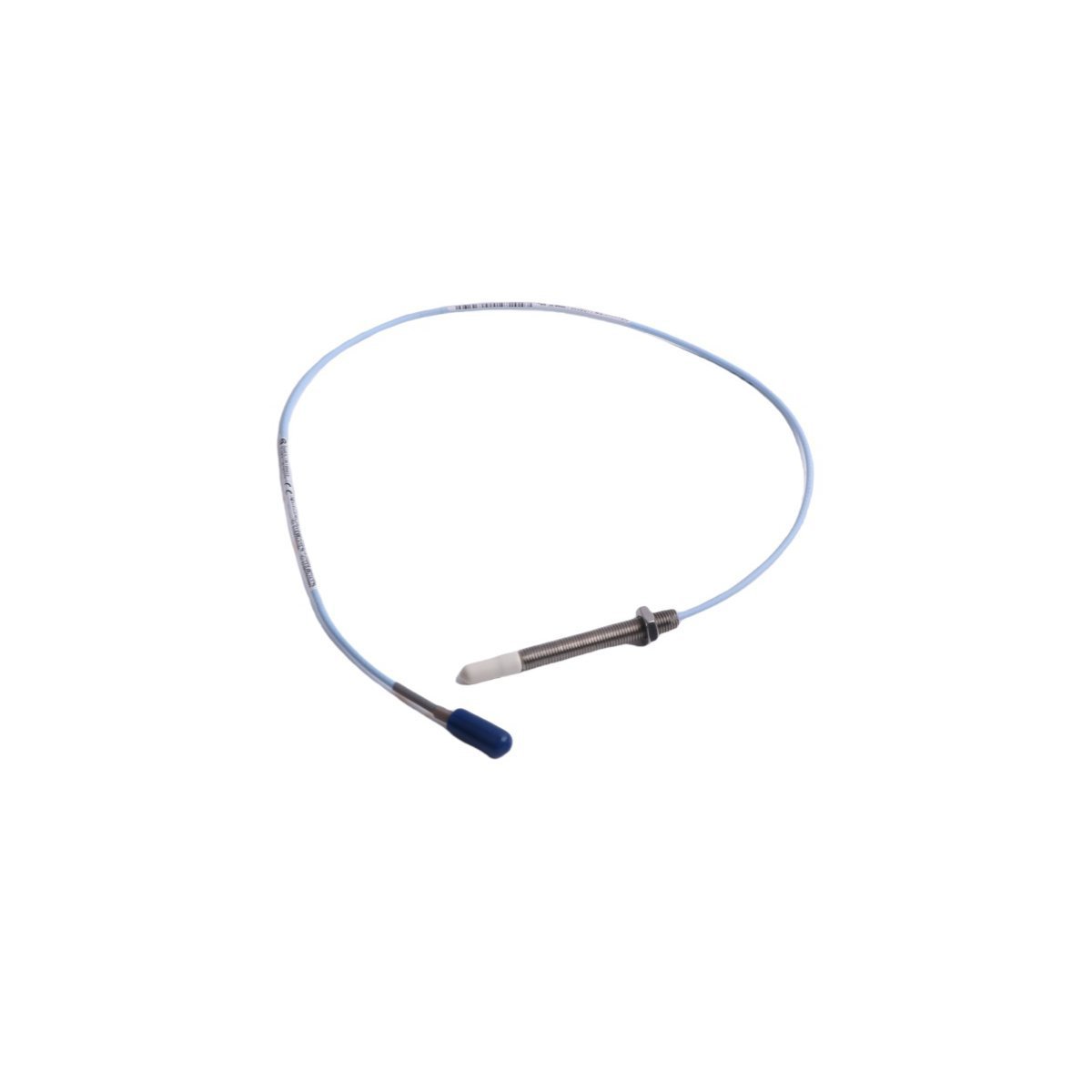

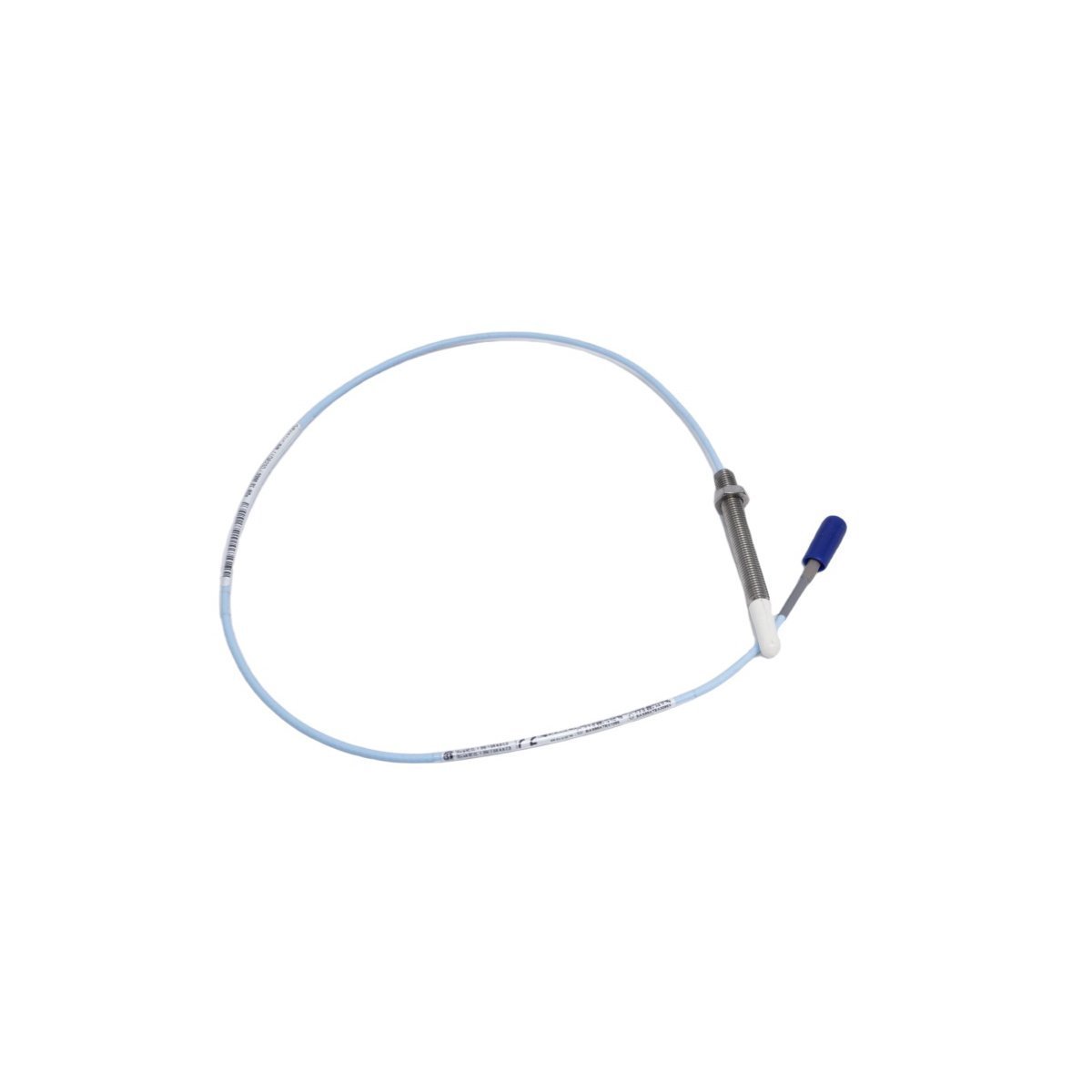

La Bently Nevada 330903-00-06-10-02-05, también catalogada como la sonda de proximidad 330903, funciona como un componente de hardware dedicado para la medición de vibraciones sin contacto en ejes de pequeño diámetro dentro de las plataformas de monitorización 3300 NSv. Este transductor capta el desplazamiento relativo entre la punta de la sonda y el objetivo, proporcionando una señal de salida de RF precisa al sensor Proximitor NSv para una evaluación continua de la dinámica del rotor.

Matriz de configuración del modelo

• 330903: Sonda de proximidad 3300 NSv de 5 mm

• 00: Longitud sin rosca (métrica)

• 06: Longitud total de la carcasa (métrica)

• 10: Longitud total (métrica)

• 02: Tipo de conector (Miniature ClickLoc)

• 05: Aprobación de agencia (Múltiples aprobaciones)

Especificaciones de hardware

Monitorización mecánica y dinámica de corrientes de Foucault

El sistema 3300 NSv está diseñado específicamente para aplicaciones con objetivos pequeños en las que las sondas estándar de 8 mm están físicamente restringidas. Un rendimiento preciso requiere una escala precisa de la sonda de corrientes de Foucault para convertir el movimiento del objetivo en una señal eléctrica. Durante la puesta en marcha, la validación de la tensión de entrehierro en el objetivo de -10 VCC es esencial para mantener el rango lineal del Proximitor NSv. La supresión de la diafonía se logra mediante el estricto cumplimiento de las distancias de separación mínimas entre las sondas, lo que garantiza que la frecuencia portadora de 1 MHz permanezca libre de interferencias inducidas.

Información de pedido

• 1 sonda de proximidad 330903-00-06-10-02-05

• 1 protector de conector

• Documentación de instrucciones técnicas

Guías de instalación en campo

• Montaje mecánico: Apriete la contratuerca de montaje según las especificaciones establecidas para garantizar un contacto estable con la carcasa de la máquina.

• Holgura de vista lateral: Asegure una holgura mínima de la pared del orificio de montaje para evitar interferencias periféricas con el campo electromagnético.

• Cableado: Utilice conductos metálicos con toma de tierra para los recorridos coaxiales a fin de mitigar el ruido eléctrico ambiental y proporcionar protección física.

• Integridad del conector: Asiente completamente el acoplamiento ClickLoc y asegure el protector del conector para evitar la entrada de humedad en el punto de conexión.

• Validación de señal: Verifique la tensión de entrehierro en el bloque de terminales del monitor antes de que la máquina alcance la velocidad de funcionamiento.

Preguntas frecuentes

• P: ¿Puede usarse la sonda 330903 con los Proximitors 3300 XL?

  R: No. El sistema 3300 NSv tiene características de respuesta de frecuencia únicas y no es compatible con la electrónica de sonda estándar 3300 XL.

• P: ¿Cuál es el beneficio de la punta de 5 mm?

  R: La punta de 5 mm está optimizada para ejes más pequeños e instalaciones físicas más ajustadas donde una sonda de 8 mm sería demasiado grande para detectar el objetivo con precisión.

• P: ¿Puede sumergirse la sonda en aceite?

  R: Sí, la sonda y su conector están diseñados para entornos industriales hostiles, incluida la exposición a aceite lubricante y lubricantes sintéticos.

• P: ¿Cómo pruebo la sonda en caso de fallo?

  R: Una sonda funcional muestra una tensión estable dentro del rango esperado; un circuito abierto o cortocircuito hará que el Proximitor emita una señal de fallo de diagnóstico.

• P: ¿La punta de la sonda de PPS es frágil?

  R: Aunque el material PPS es mecánicamente robusto, no debe someterse a impactos directos o contacto abrasivo con el eje giratorio.

• P: ¿El material del objetivo afecta la calibración?

  R: Sí, la calibración se basa en acero 4140. Otros materiales conductores cambiarán la sensibilidad de la sonda y requerirán un factor de corrección.

• P: ¿Por qué la tensión de entrehierro es de -10 VCC?

  R: Este valor proporciona el punto medio óptimo en el rango lineal del Proximitor, asegurando que el sistema pueda capturar con precisión tanto el desplazamiento positivo como el negativo.

• P: ¿Puede extenderse el cable coaxial más allá de la longitud de fábrica?

  R: No. La sonda y el cable son un sistema resonante integrado y ajustado de fábrica; modificar la longitud destruye la precisión del sistema.
