Descripción general del producto

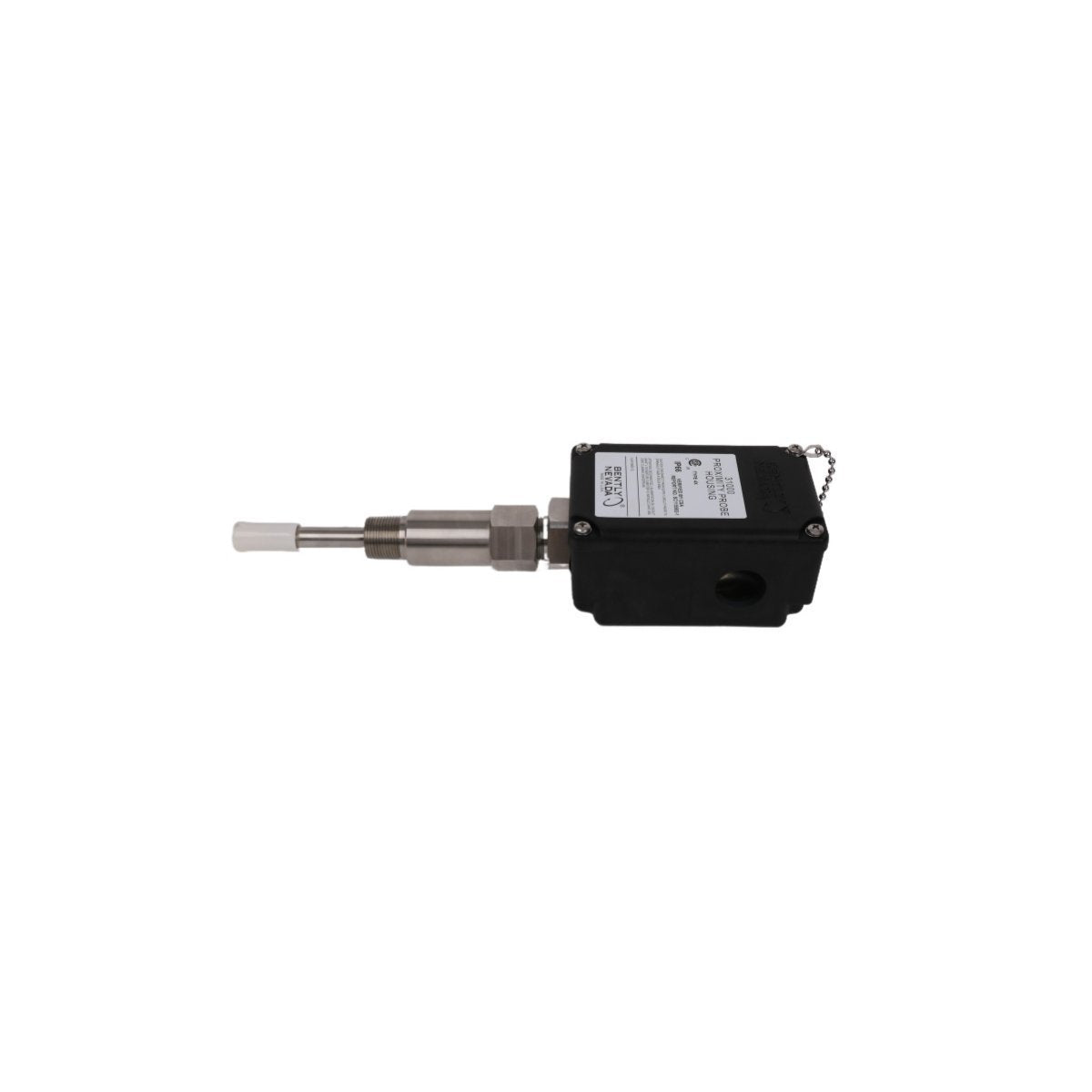

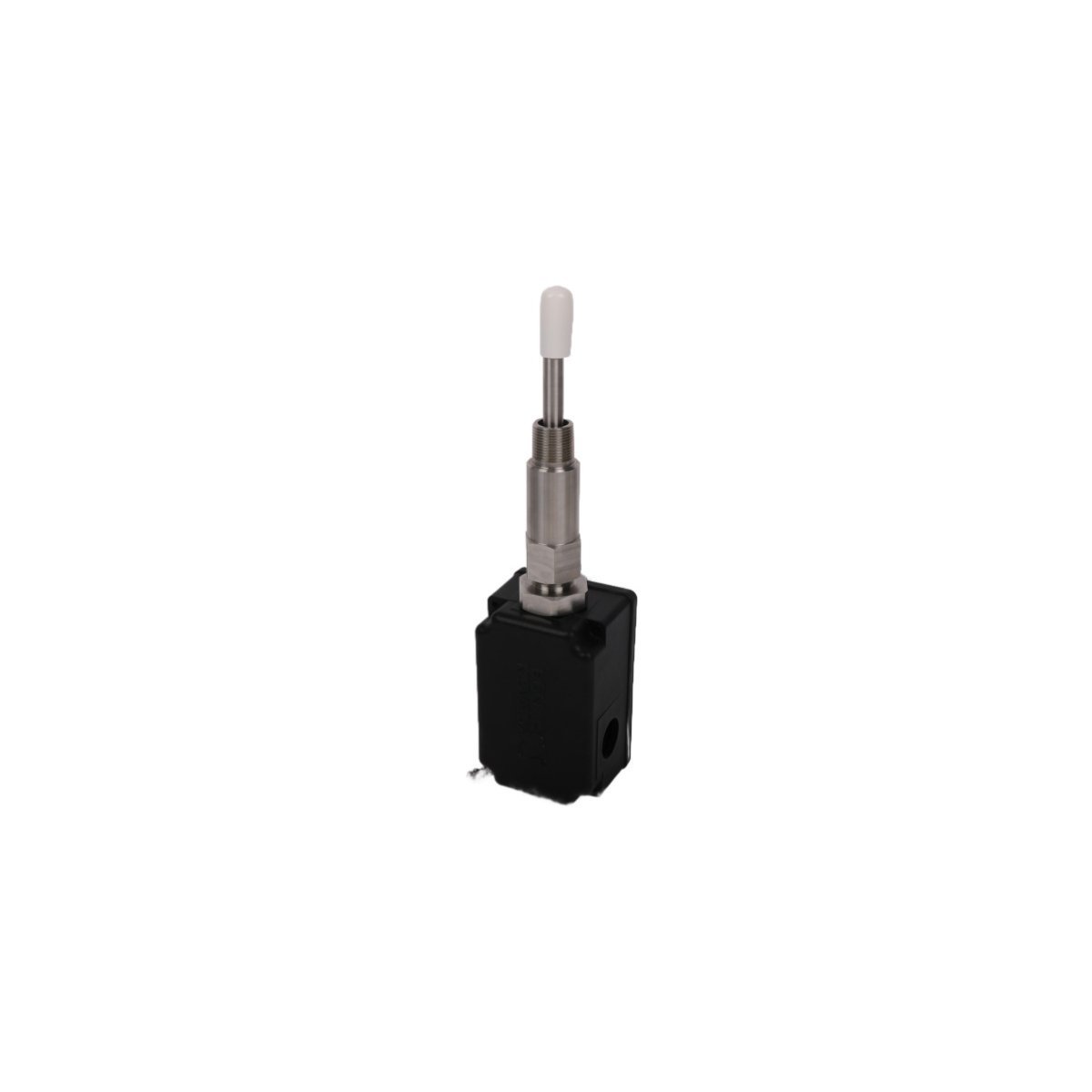

El 330881-28-07-155-06-02 es un sofisticado sistema de transductor de proximidad PROXPAC XL diseñado por Bently Nevada para proporcionar una solución todo en uno para el monitoreo del estado de la maquinaria. A diferencia de los sensores de desplazamiento tradicionales que requieren cables de extensión y acondicionadores de señal remotos separados, este conjunto integra la sonda 3300 XL de 8 mm y el sensor Proximitor en una única carcasa localizada. Esta arquitectura optimizada permite el cableado directo en campo al bastidor de monitoreo, reduciendo significativamente la complejidad de la instalación y eliminando posibles puntos de fallo asociados con las conexiones intermedias. La unidad está optimizada para el seguimiento continuo de la vibración del eje y la posición axial en entornos industriales de alto riesgo.

Especificaciones de ingeniería y propiedades de los materiales

• Modelo del ensamblaje: 330881-28-07-155-06-02

• Material de la carcasa: Polisulfuro de polifenileno (PPS) de alta calidad reforzado con fibras de vidrio/conductoras

• Tipo de sonda: 3300 XL 8 mm con múltiples aprobaciones para áreas peligrosas

• Profundidad de penetración: 155 mm (aprox. 6.1 pulgadas)

• Adaptador de separación: 40 mm de altura para una holgura optimizada

• Interfaz de montaje: 3/4-14 NPT (incluye reductor 3/4-14 a 1/2-14 NPT SST)

• Protección electrostática: Disipación conductiva de fibra integrada

• Peso de envío: 0.06 kg

• Dimensiones físicas: 1.8 x 1.6 x 123 cm

• País de origen: EE. UU.

Despliegue industrial estratégico

La serie PROXPAC XL se implementa principalmente en lugares donde el espacio es limitado o donde los tendidos de cables deben minimizarse por seguridad y confiabilidad. Es un componente estándar en la instrumentación de supervisión de turbinas (TSI) para activos giratorios de tamaño medio a grande, como motores de inducción, cajas de engranajes y turbinas de vapor. Debido a que la carcasa de PPS proporciona una resistencia superior a la corrosión en comparación con el aluminio o el acero tradicionales, a menudo se elige para plantas de procesamiento químico y plataformas petrolíferas en alta mar. La profundidad de penetración de 155 mm lo hace particularmente efectivo para alcanzar ejes a través de aislamiento térmico grueso o carcasas de máquinas complejas, proporcionando datos de vibración claros y sin obstáculos para programas de mantenimiento predictivo.

Preguntas frecuentes

P: ¿Por qué el PROXPAC XL utiliza plástico PPS en lugar de una carcasa metálica?

R: El polisulfuro de polifenileno (PPS) es un termoplástico de alto rendimiento que ofrece una resistencia química excepcional y una resistencia mecánica. Al reforzarlo con fibras de vidrio y conductoras, Bently Nevada crea una carcasa que no solo es más liviana que el metal, sino que también es capaz de disipar cargas electrostáticas, lo que la hace más segura para su uso en entornos volátiles.

P: ¿Este conjunto integrado requiere un cable de extensión separado?

R: No. Una de las principales ventajas del 330881-28-07-155-06-02 es su diseño integrado. La sonda se conecta directamente al sensor Proximitor interno dentro de la carcasa, lo que permite a los usuarios tender el cableado estándar de campo directamente desde el conjunto a la sala de control o al monitor.

P: ¿Qué mantenimiento se requiere para la punta de la sonda?

R: La punta de la sonda está moldeada con PPS duradero; sin embargo, los usuarios deben inspeccionar regularmente el conjunto si está expuesto a soluciones químicas de pH alto o bajo, ya que los entornos extremos pueden eventualmente erosionar la punta. En condiciones normales de funcionamiento, el conjunto está diseñado para un servicio a largo plazo y de bajo mantenimiento.

P: ¿Se incluye el adaptador de separación con este número de modelo específico?

R: Sí, esta configuración específica incluye un adaptador de separación de 40 mm. Esto permite al usuario ajustar el posicionamiento físico del cuerpo de la sonda para asegurar que la profundidad de penetración de 155 mm alcance correctamente el eje objetivo sin interferencias mecánicas.

P: ¿Cómo me aseguro de una instalación a prueba de fugas con este transductor?

R: El conjunto incluye accesorios y tapones NPT para un ajuste mecánico seguro. Sin embargo, Bently Nevada especifica que el usuario final es responsable de garantizar que la instalación total pueda contener gases o líquidos en caso de que se produzca una falla en el sello, particularmente en aplicaciones de alta presión.
