Descripción general del producto

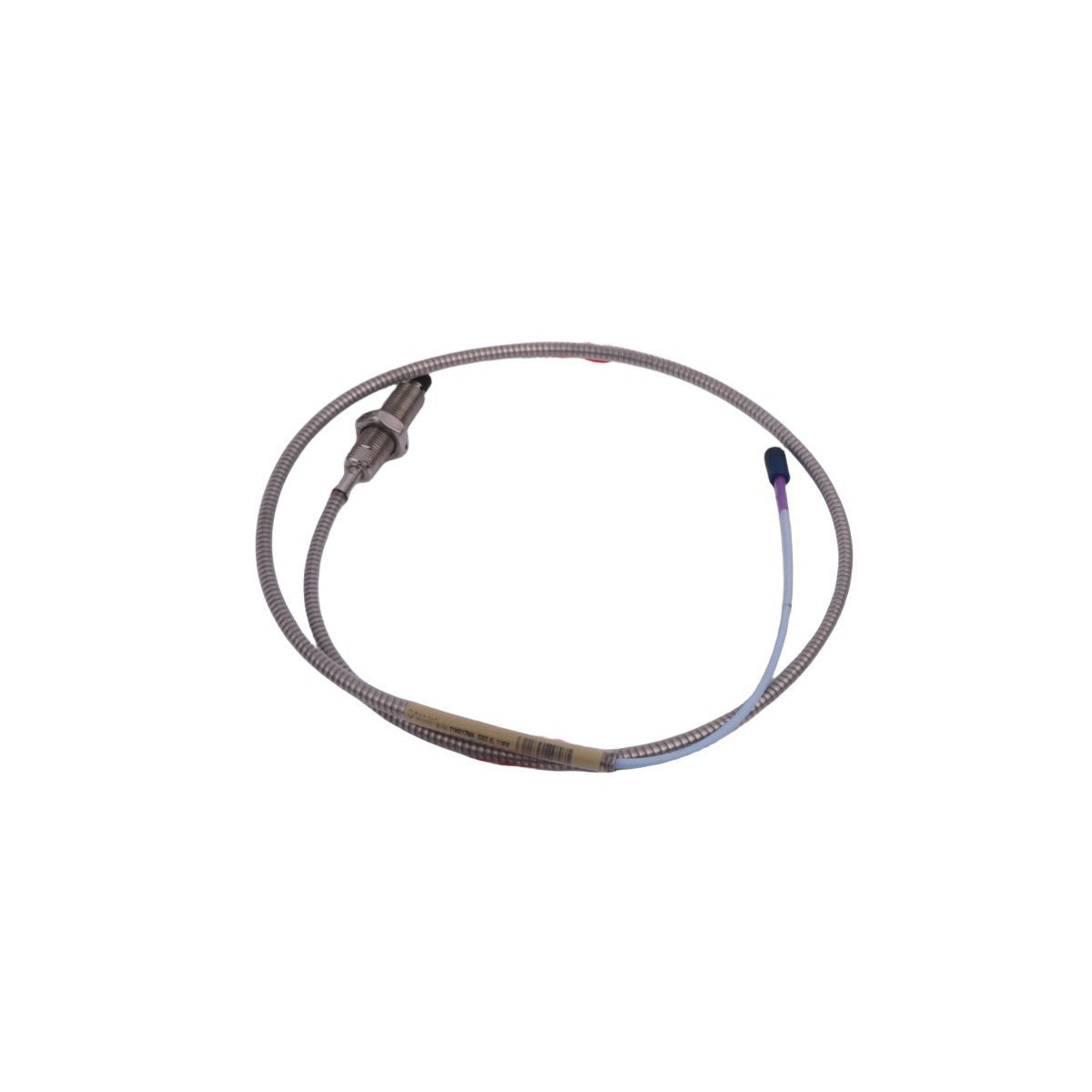

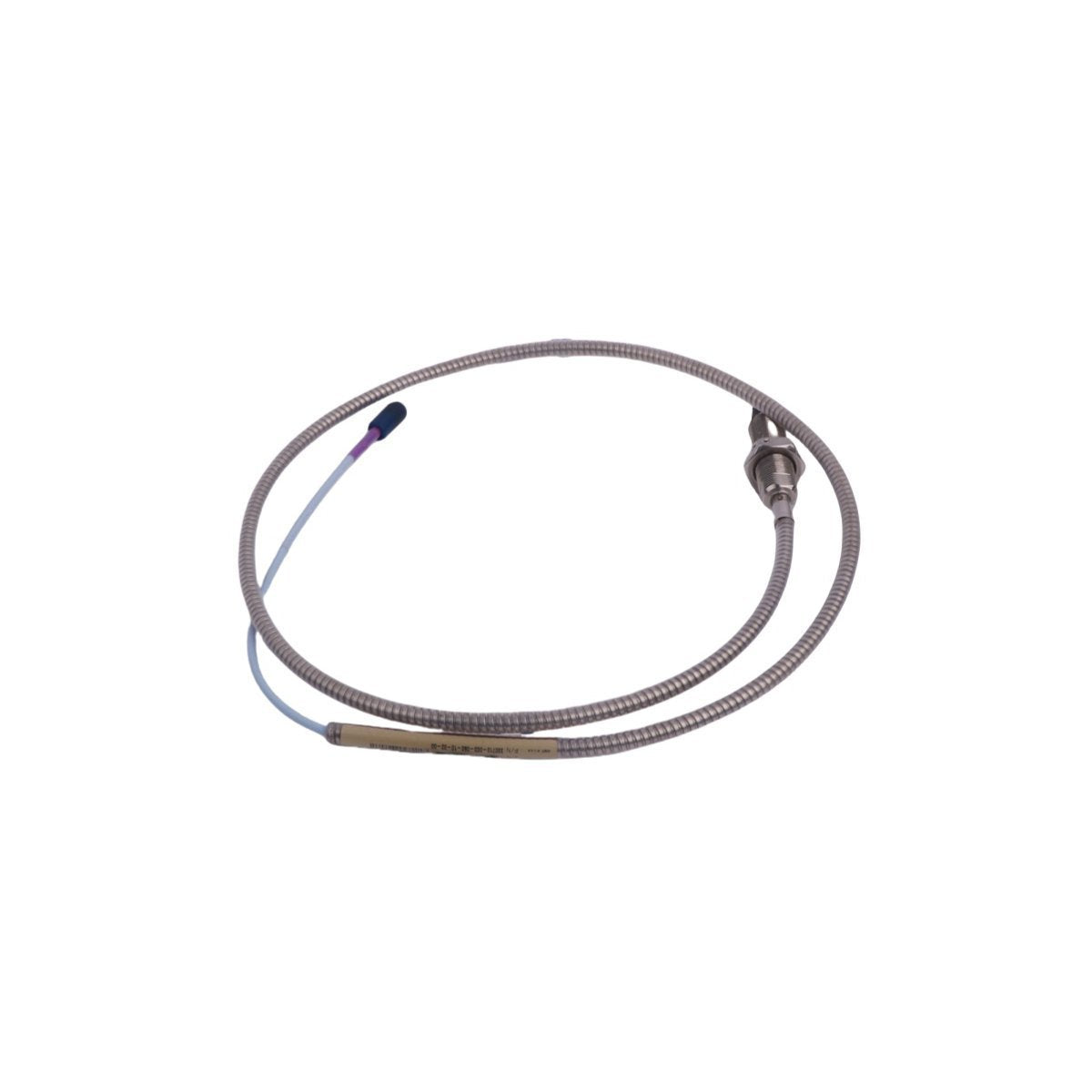

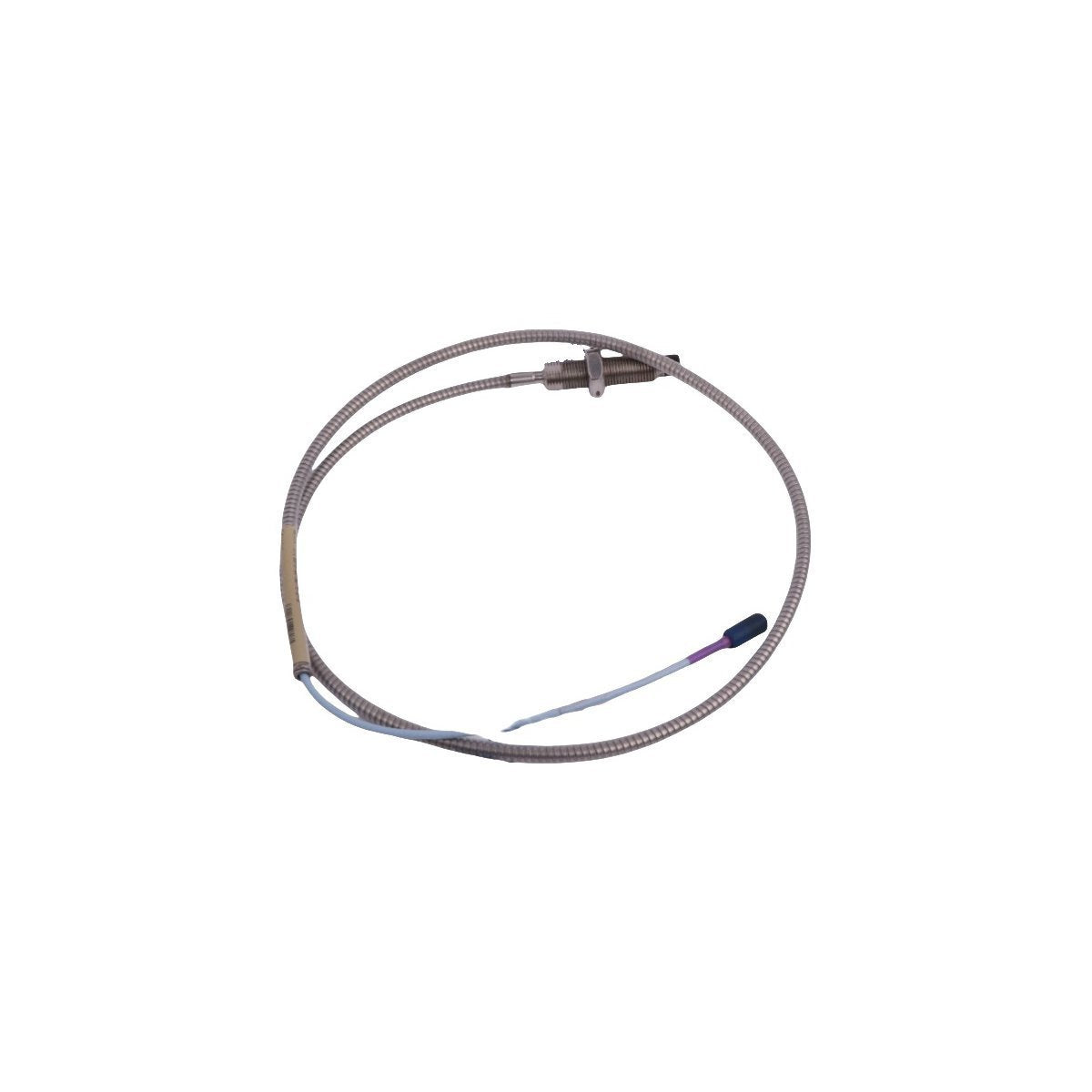

La Bently Nevada 330710-000-060-50-02-00 es una sonda de proximidad de 11 mm de diámetro, específicamente diseñada para aplicaciones que requieren un rango de medición lineal más amplio del que pueden proporcionar las sondas estándar de 8 mm. Parte del sistema de transductores 3300 XL, este sensor utiliza tecnología avanzada de corriente de Foucault para proporcionar mediciones precisas y sin contacto de la vibración radial del eje, la posición axial y la velocidad del rotor. La punta de sonda de 11 mm más grande ofrece una mayor sensibilidad y un mayor rango de detección lineal, lo cual es fundamental para la maquinaria rotatoria de gran tamaño donde las holguras del eje y los patrones de movimiento exceden los límites de los sensores tradicionales de 8 mm. Este conjunto de transductor está diseñado para un monitoreo de condición de alto rendimiento, asegurando una adquisición de datos continua y de alta fidelidad que soporta estrategias de mantenimiento predictivo y protección de maquinaria en entornos industriales.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330710-000-060-50-02-00 representa una configuración física y de certificación específica:

• 000: Longitud sin rosca (0 mm)

• 060: Longitud total de la carcasa (60 mm)

• 50: Longitud total (5.0 metros)

• 02: Tipo de conector (Coaxial en miniatura)

• 00: Aprobación de la agencia (Estándar)

Aplicaciones típicas

La sonda de 11 mm se utiliza en escenarios específicos donde el rango lineal más grande es una necesidad para la captura precisa de datos:

• Turbinas de vapor de gran tamaño: Monitoreo de rotores con mayores amplitudes de vibración o diámetros de eje más grandes.

• Turbinas hidroeléctricas verticales: Detección de desplazamiento del rotor donde las holguras son significativamente más amplias que las contrapartes horizontales.

• Compresores centrífugos de servicio pesado: Gestión del monitoreo de empuje axial donde los requisitos de rango exceden las especificaciones estándar de 80 mil.

• Turbomáquinas experimentales: Soporte de bancos de pruebas de I+D donde la dinámica del eje es desconocida y los rangos de medición más amplios son más seguros.

• Cajas de engranajes y accionamientos auxiliares: Identificación de inestabilidad estructural en maquinaria con un juego significativo del eje.

Compatibilidad del sistema

Esta sonda está diseñada exclusivamente para el sistema de transductores Bently Nevada 3300 XL de 11 mm. Es vital tener en cuenta que las sondas de 11 mm no son eléctricamente intercambiables con las sondas de 8 mm o 5 mm; requieren un sensor Proximitor 3300 XL de 11 mm específicamente calibrado. El uso de la sonda 330710 con un Proximitor incompatible o un monitor de la serie 3300 anterior introducirá una no linealidad significativa en la medición, errores de ganancia y deriva de la calibración. Asegúrese de que el canal del monitor esté configurado explícitamente para la escala de sonda de 11 mm (normalmente 100 mV/mil) antes de proceder con la puesta en marcha.

Protocolos de instalación

• Verificación de la separación: Utilice un micrómetro de profundidad de precisión o una galga de espesores. Siempre verifique el voltaje de separación estática; apunte a un punto central de -10 VCC para maximizar el rango de funcionamiento lineal.

• Rigidez de montaje: Debido al mayor diámetro de la sonda, asegúrese de que el soporte de montaje sea excepcionalmente rígido. Cualquier flexión mecánica en la interfaz de montaje introducirá un ruido de baja frecuencia erróneo.

• Requisitos de conducto: El cable coaxial debe protegerse en un conducto metálico rígido y conectado a tierra para evitar interferencias EMI, que son más notables en las bobinas más grandes del diseño de 11 mm.

• Sellado del conector: Asegúrese de que la conexión coaxial esté protegida de la entrada de fluidos. Aunque la punta de la sonda es químicamente resistente, el conector no está diseñado para sumergirse en aceite o agua.

• Conexión a tierra: Fije la carcasa de la sonda al bastidor de la máquina para proporcionar una conexión a tierra eléctrica consistente, que es esencial para la generación precisa del campo de corrientes de Foucault.

Ventajas del producto

• Rango lineal extendido: Proporciona 160 mil de rango lineal, duplicando la capacidad de las sondas estándar de 8 mm para requisitos de monitoreo complejos.

• Excelente relación señal-ruido: La geometría de la bobina más grande proporciona una mayor salida de señal, lo que ayuda a mantener la claridad de la señal en distancias más largas.

• Diseño industrial robusto: Construido con los mismos materiales de alta temperatura e integridad estructural que definen la serie 3300 XL.

• Fiabilidad de análisis predictivos: Permite el monitoreo de movimientos de eje más grandes, proporcionando una visión más completa de la salud del rotor durante estados transitorios como el arranque y la parada.

Información para pedidos

• 330710-000-060-50-02-00: Sonda de proximidad de 11 mm

• Hoja de datos de instalación

• Cubierta protectora de rosca del conector

• Nota: Confirme la configuración de calibración de su Proximitor de 11 mm y el diámetro del orificio de montaje antes de la instalación final.

Preguntas frecuentes

• P: ¿Se puede utilizar esta sonda en un sistema de 8 mm?

• R: No, la sonda de 11 mm tiene características eléctricas e inductancia de bobina diferentes. No funcionará con precisión sin un Proximitor de 11 mm correspondiente.




• P: ¿Cuál es la principal diferencia en el rango lineal?

• R: La sonda de 11 mm proporciona 160 mil (4.0 mm) de rango lineal, mientras que las sondas estándar de 8 mm están limitadas a 80 mil (2.0 mm).




• P: ¿Cómo afecta el diámetro de la punta de la sonda al montaje?

• R: El mayor diámetro requiere un orificio de montaje más grande; asegúrese de que la carcasa de su máquina tenga el espacio adecuado y los orificios de montaje roscados correctamente.




• P: ¿Es esta sonda compatible con los racks de monitoreo 3500?

• R: Sí, es totalmente compatible, siempre que el módulo del monitor y el canal del sensor estén configurados correctamente para la escala de sonda de 11 mm.




• P: ¿Por qué el factor de escala es diferente al de las sondas de 8 mm?

• R: El diseño de 11 mm requiere un acondicionamiento de señal diferente para manejar el campo de corrientes de Foucault aumentado producido por la punta más grande.




• P: ¿Cómo identifico una sonda de 11 mm defectuosa?

• R: Verifique si hay voltajes de separación de CC erráticos, altos niveles de ruido en la forma de onda de vibración cruda o un circuito completamente abierto/cortocircuito en el bucle del Proximitor.




• P: ¿Puedo usar esta sonda en una turbina de gas de alta temperatura?

• R: Sí, está clasificada para hasta 177 °C; asegúrese de que no se coloque directamente en la trayectoria de combustión o en zonas de escape sin blindaje.




• P: ¿Qué longitud tiene el cable suministrado?

• R: Este número de pieza específico incluye un cable integral de 5.0 metros; siempre tenga en cuenta esta longitud en el cálculo de la impedancia del bucle de su sistema.




• P: ¿Estas sondas son adecuadas para el monitoreo de la posición de empuje?

• R: Sí, el mayor rango lineal las hace ideales para el monitoreo de empuje axial donde el movimiento del eje puede exceder los límites de los sensores más pequeños.




• P: ¿Por qué debo verificar la configuración del Proximitor?

• R: La calibración del sistema depende de que el Proximitor coincida con la inductancia de bobina específica de la punta de la sonda de 11 mm.
