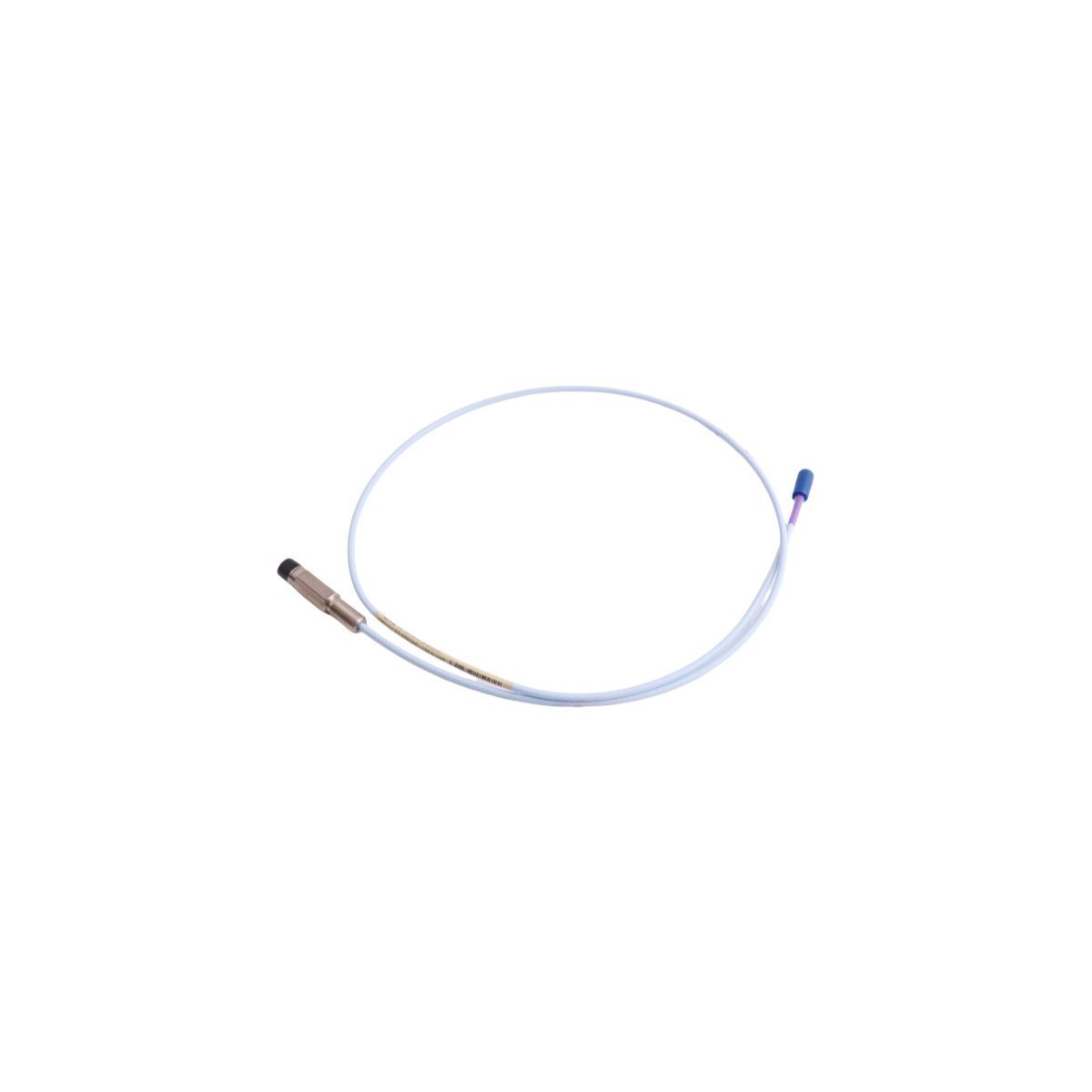

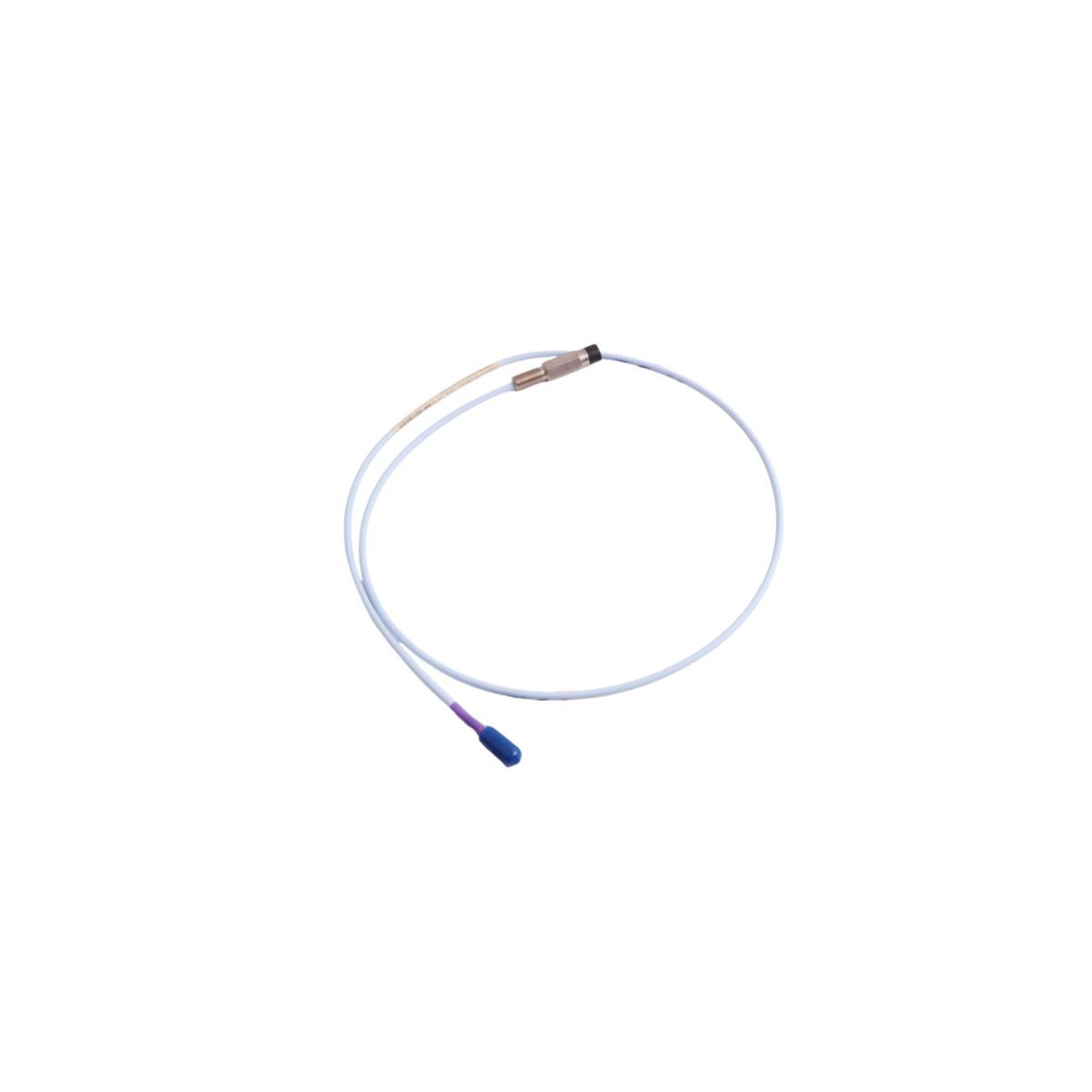

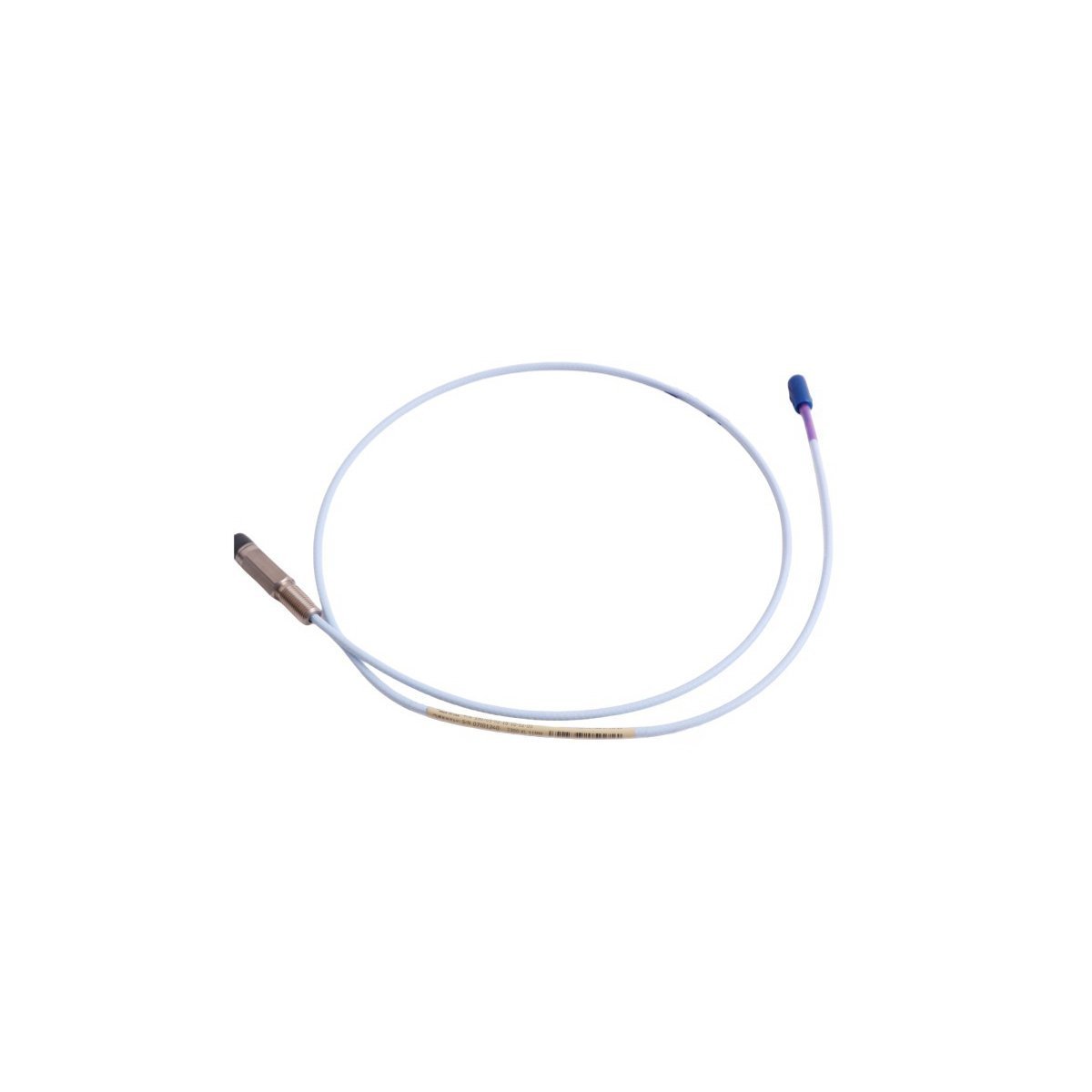

Configurada para la detección de desplazamiento en carcasas de maquinaria restringidas, la Bently Nevada 330705-02-18-10-02-00 (Sonda de Montaje Inverso 330705-02-18-10-02-00) proporciona una ejecución física directa de la detección de señales de corriente de Foucault dentro de plataformas de protección de maquinaria rotatoria.

Desglose del Sufijo del Modelo

• 330705: Sonda de Proximidad 3300 XL NSv

• 02: Longitud sin rosca (20 mm)

• 18: Longitud total de la carcasa (180 mm)

• 10: Longitud total (1,0 m)

• 02: Tipo de conector (Coaxial en miniatura)

• 00: Aprobación de agencia (No requerida)

Especificaciones del Hardware

Monitoreo Mecánico e Integración TSI

Se requiere una escala precisa de la sonda de corriente de Foucault para mantener la exactitud de la medición, particularmente en aplicaciones de diámetro pequeño donde se utiliza el sistema NSv. La salida del sistema debe verificarse mediante la validación del voltaje del entrehierro, con un objetivo nominal de -10 VCC en la posición de rango medio calibrado. Los ingenieros deben implementar una supresión efectiva de la diafonía asegurando que el espacio físico entre sondas adyacentes exceda las especificaciones mínimas, evitando interferencias en la señal portadora de alta frecuencia. La interpretación correcta de la dinámica del rotor se basa en la estabilidad de este conjunto de sonda bajo cargas térmicas y mecánicas.

Información para pedidos

• 1 unidad de sonda de montaje inverso 330705-02-18-10-02-00

• 1 juego de herrajes de montaje

• 1 guía de referencia técnica

Pautas de Instalación en Campo

• Montaje: La configuración de montaje inverso requiere la instalación desde el interior de la caja o carcasa de la máquina. Asegúrese de que la contratuerca esté apretada al par especificado para evitar la rotación.

• Puesta a tierra: Mantenga el aislamiento eléctrico entre la carcasa de la sonda y la caja de la máquina, a menos que la configuración de monitoreo específica exija una conexión a tierra unida.

• Cableado: Pase el cable coaxial a través de un conducto protegido para evitar la fatiga mecánica y prevenir el ruido inducido por campos electromagnéticos locales.

• Calibración del entrehierro: Establezca el entrehierro estático utilizando una herramienta de precisión. Verifique que la salida del proximitor coincida con el voltaje objetivo antes de iniciar la rotación de la máquina.

Preguntas Frecuentes

• ¿Es la sonda 330705 compatible con los proximitors 3300 XL estándar?

  No, la sonda 330705 NSv está diseñada específicamente para su uso con proximitors 3300 XL NSv para adaptarse a la geometría de punta más pequeña y a los requisitos de respuesta de frecuencia.

• ¿Cuál es la principal ventaja del diseño de montaje inverso?

  La configuración de montaje inverso permite instalar la sonda en lugares donde el acceso está restringido desde el exterior, facilitando el montaje dentro de las carcasas.

• ¿Puede utilizarse la sonda a temperaturas superiores a 177 °C?

  No, exceder la temperatura máxima de funcionamiento provocará la degradación del encapsulado interno de la bobina y una posible falla de la señal.

• ¿Requiere la sonda un material objetivo específico?

  La calibración de fábrica asume acero AISI 4140. Las variaciones en la aleación objetivo cambiarán la sensibilidad y requerirán la recalibración del sistema.

• ¿Cómo se evita la diafonía en instalaciones compactas?

  Se requiere una estricta adherencia a las distancias de separación entre sondas para evitar las frecuencias de batido causadas por el oscilador de alta frecuencia.

• ¿Qué sucede si el cable se corta o se daña?

  La sonda y el cable son un conjunto integrado sellado de fábrica. Los daños a cualquier parte de la unidad requieren el reemplazo de todo el conjunto de la sonda.

• ¿Es el conector impermeable?

  El conector coaxial en miniatura está diseñado para su uso en entornos protegidos y secos. No está diseñado para inmersión directa o instalación exterior expuesta.

• ¿Cómo debe medirse el voltaje del entrehierro?

  Utilice un multímetro digital de alta impedancia conectado a los terminales de salida del proximitor para confirmar que el voltaje está dentro del rango esperado para el entrehierro establecido.
