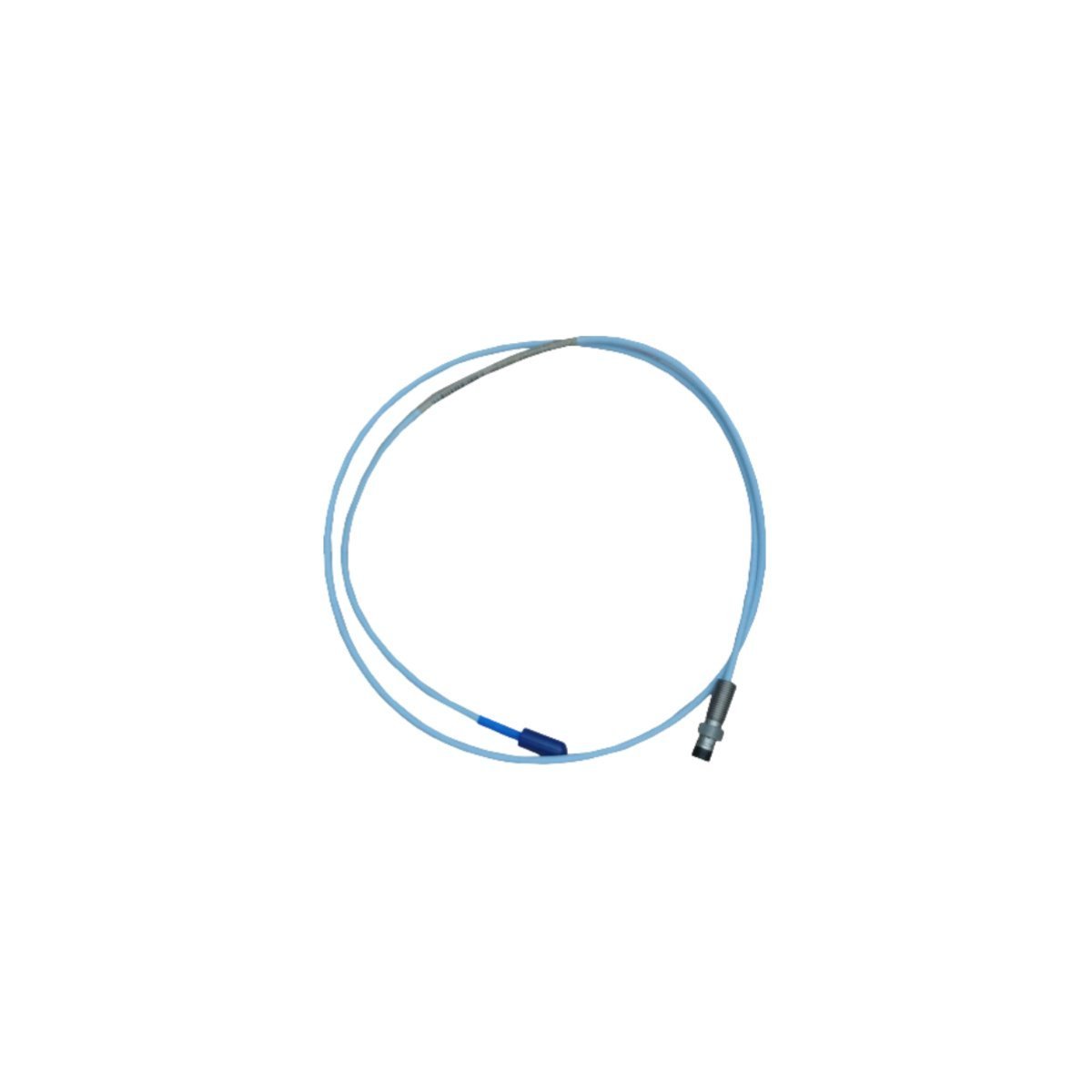

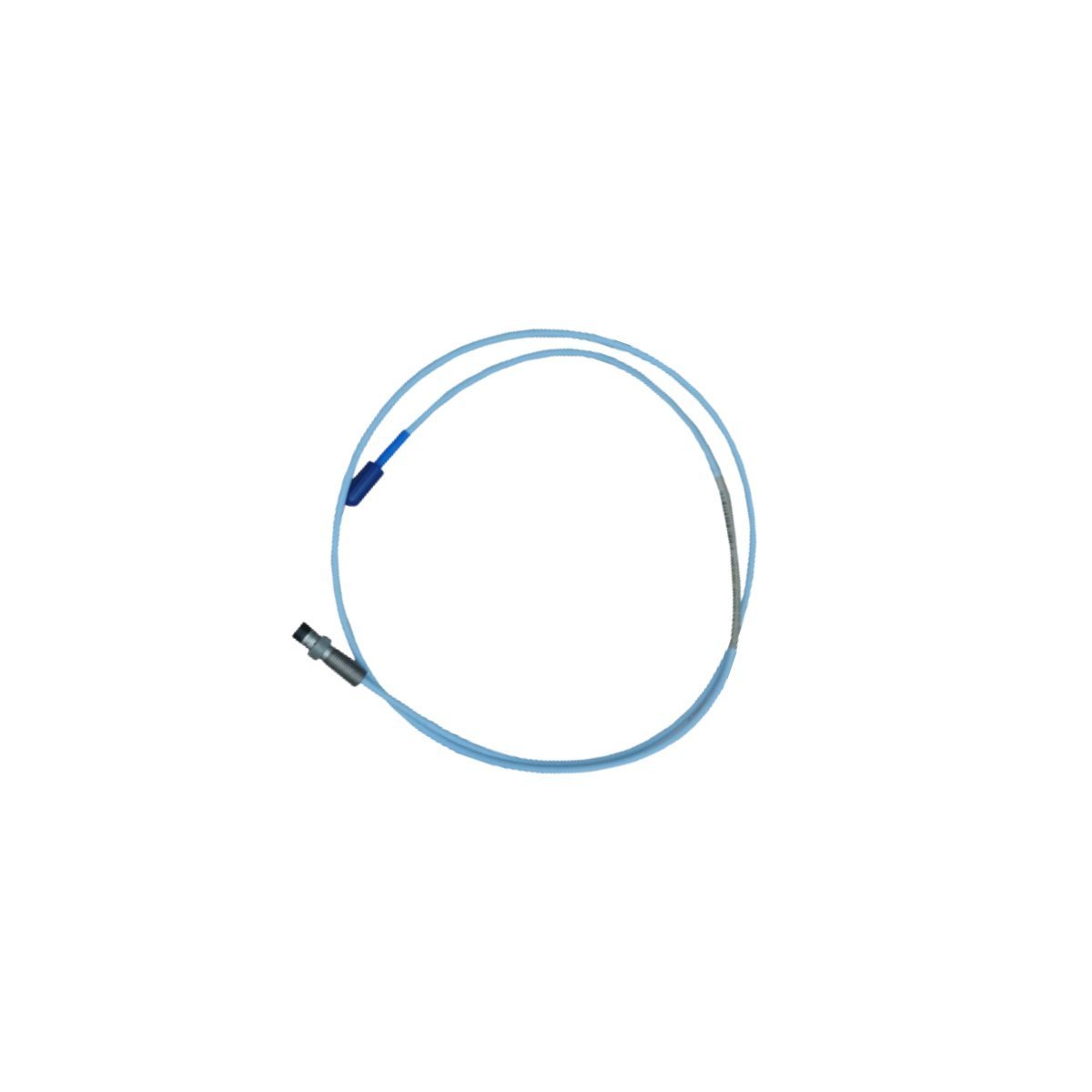

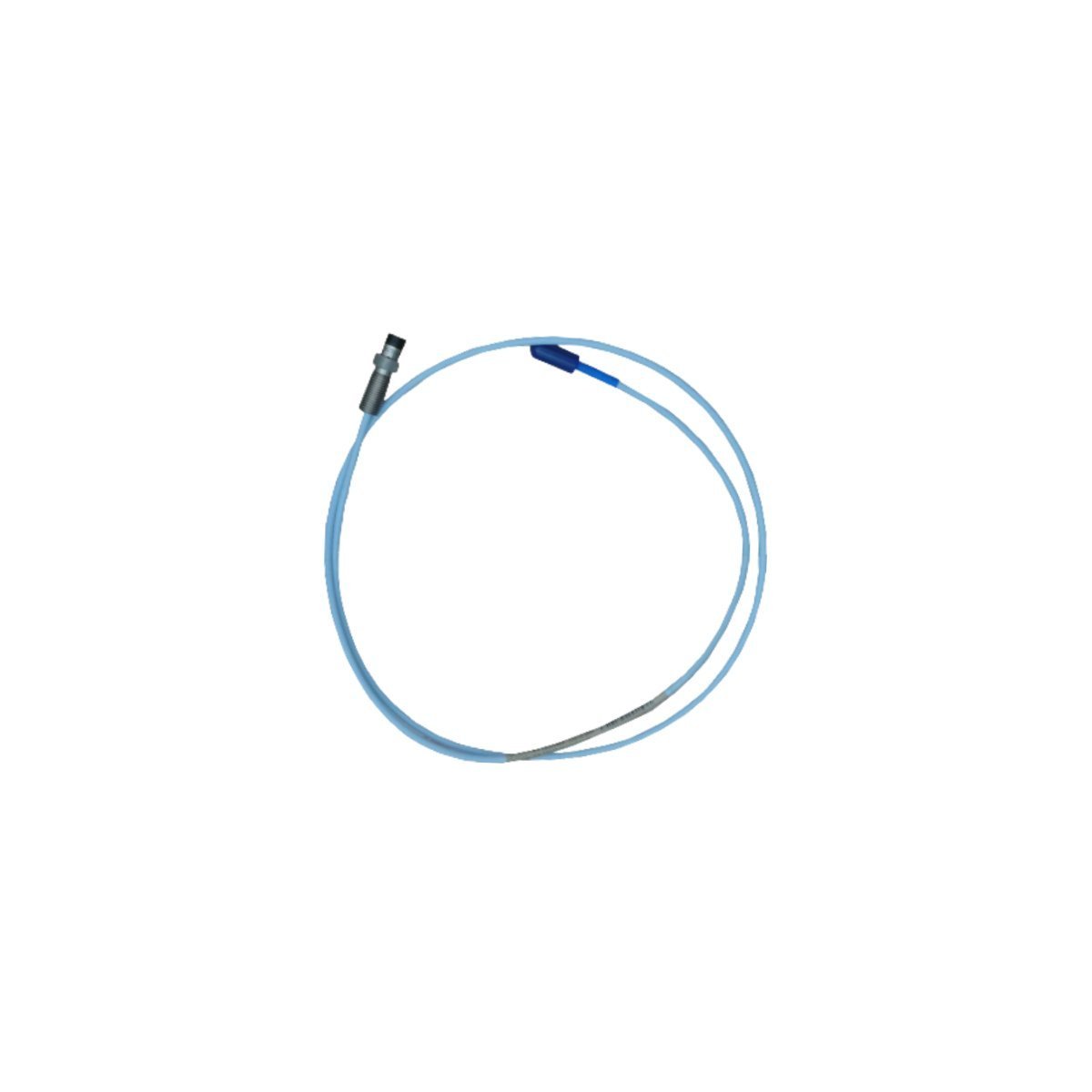

La Bently Nevada 330105-02-12-10-02-CN sirve como sonda de proximidad 330105 primaria utilizada para ejecutar mediciones de vibración y desplazamiento de posición del eje sin contacto a través de las plataformas del sistema de transductores 3300 XL. El hardware mide las alteraciones del campo magnético de alta frecuencia creadas por las corrientes de Foucault en la superficie de un eje objetivo. Convierte las variaciones de distancia física en una señal eléctrica analógica sin hacer contacto físico con el rotor de la máquina.

Vector de configuración y códigos de sufijo

• 330105: Designación del modelo base para una configuración de sonda de proximidad 3300 XL de 8 mm con roscas 3/8-24 UNF.

• 02: Opción de configuración de longitud sin rosca que corresponde a 0.2 pulgadas de longitud de barril liso.

• 12: Opción de longitud total de la carcasa que corresponde a 1.2 pulgadas de longitud total de la estructura de la carcasa.

• 10: Opción de longitud total del cable que especifica una conexión coaxial integrada de 1.0 metro (3.3 pies).

• 02: Configuración de conector ClickLoc coaxial en miniatura sin un protector de conector integrado.

• CN: Sufijo que identifica el cumplimiento normativo y las aprobaciones emitidas por NEPSI para el despliegue localizado en zonas peligrosas dentro de China.

Parámetros técnicos

Validación de voltaje de espacio y seguimiento de la dinámica del rotor

El mecanismo del transductor funciona mediante acoplamiento de campo magnético de alta frecuencia para establecer líneas de base de escala de sonda de corrientes de Foucault nativas. Los ajustes de posicionamiento absoluto durante la instalación del dispositivo requieren la validación del voltaje de espacio, con el objetivo de un voltaje de compensación estable de -10 VCC para bloquear la postura operativa estática en el punto medio geométrico de la ventana lineal de 80 milésimas de pulgada.

La arquitectura de la bobina de la punta proporciona supresión de la diafonía física. Este diseño evita la fuga del campo electromagnético entre sensores 3300 XL adyacentes, lo que permite configuraciones de instalación de proximidad cercana al verificar tendencias complejas de movimiento ortogonal del eje X-Y o comportamientos de dinámica de rotor de alta velocidad.

Listado de configuración del paquete

• 1 conjunto de sonda de proximidad Bently Nevada 330105-02-12-10-02-CN con línea de cable integrada de 1.0 metro.

• 1 punto de terminación ClickLoc coaxial en miniatura instalado de fábrica.

• 1 contratuerca hexagonal adaptada a la estructura de rosca 3/8-24 UNF.

Mandatos de instalación en sitio

• Límites de torsión mecánica: Apriete la carcasa 3/8-24 UNF a un valor base de 4.5 N-m (40 in-lbf). No exceda un máximo de 13.6 N-m (120 in-lbf) para proteger las conexiones de soldadura coaxiales internas.

• Requisitos de enrutamiento de conductos: Tienda todas las líneas integrales de 1.0 metro dentro de conductos de acero dedicados y separados, puestos a tierra, para evitar interferencias de radiofrecuencia o electrostáticas de los bloques de accionamiento del motor.

• Restricciones de radio de curvatura: Mantenga un radio de curvatura físico mínimo estricto de 25.4 mm (1.0 pulgada) durante el diseño final del cable estructural para evitar interrumpir la impedancia de la señal coaxial.

Preguntas frecuentes sobre el rendimiento técnico

• ¿Qué voltaje de espacio objetivo debe mantenerse al fijar la posición de instalación física?

  La sonda debe ajustarse mecánicamente hasta que el bucle Proximitor monitoree un valor de validación de voltaje de espacio de -10 VCC, marcando el punto medio lineal preciso.

• ¿Es posible realizar un intercambio en caliente del sensor cuando el módulo Proximitor está activo?

  Sí, el sensor es completamente pasivo y permite acciones de intercambio en caliente. Desconectar la línea ClickLoc activa una falla de circuito abierto, pero no causa daños al hardware.

• ¿Qué restricción de longitud total del sistema coincide con esta variante de sonda de 1.0 metro?

  Una sonda de 1.0 metro requiere emparejarse con un cable de extensión de 4.0 metros para funcionar correctamente con un módulo sensor Proximitor sintonizado estándar de 5.0 metros.

• ¿Cómo las formulaciones de acero de eje no estándar cambian la respuesta de escala del sistema?

  Los materiales alternativos del eje alteran la escala de la sonda de corrientes de Foucault, causando desviaciones del perfil de sensibilidad de salida nativo de 200 mV/mil.

• ¿Qué problema previene la opción de longitud sin rosca de 0.2 pulgadas?

  La sección sin rosca de 0.2 pulgadas evita que las roscas de la sonda se atasquen contra la pared interna de entrada del manguito, permitiendo ajustes de posicionamiento limpios.

• ¿La designación CN cambia el diseño físico o las curvas de respuesta de la punta de la sonda?

  No, el sufijo CN solo documenta las aprobaciones oficiales de seguridad de áreas peligrosas regionales de NEPSI. El diseño del hardware subyacente no cambia.

• ¿Qué daño ocurre si se excede el límite de torsión estructural de 13.6 N-m?

  Un par excesivo deforma la carcasa del cuerpo de acero inoxidable, lo que provoca fracturas en las uniones de soldadura dentro del bobinado de la bobina central o la unión coaxial.

• ¿Cómo maneja la punta del sensor las altas diferencias de presión a través de la pared de la carcasa?

  El conjunto del sensor está sellado con una barrera interna de Viton, aunque está destinado a la contención de neblina de aceite de la caja de la máquina en lugar de un sellado de proceso de alta presión.
