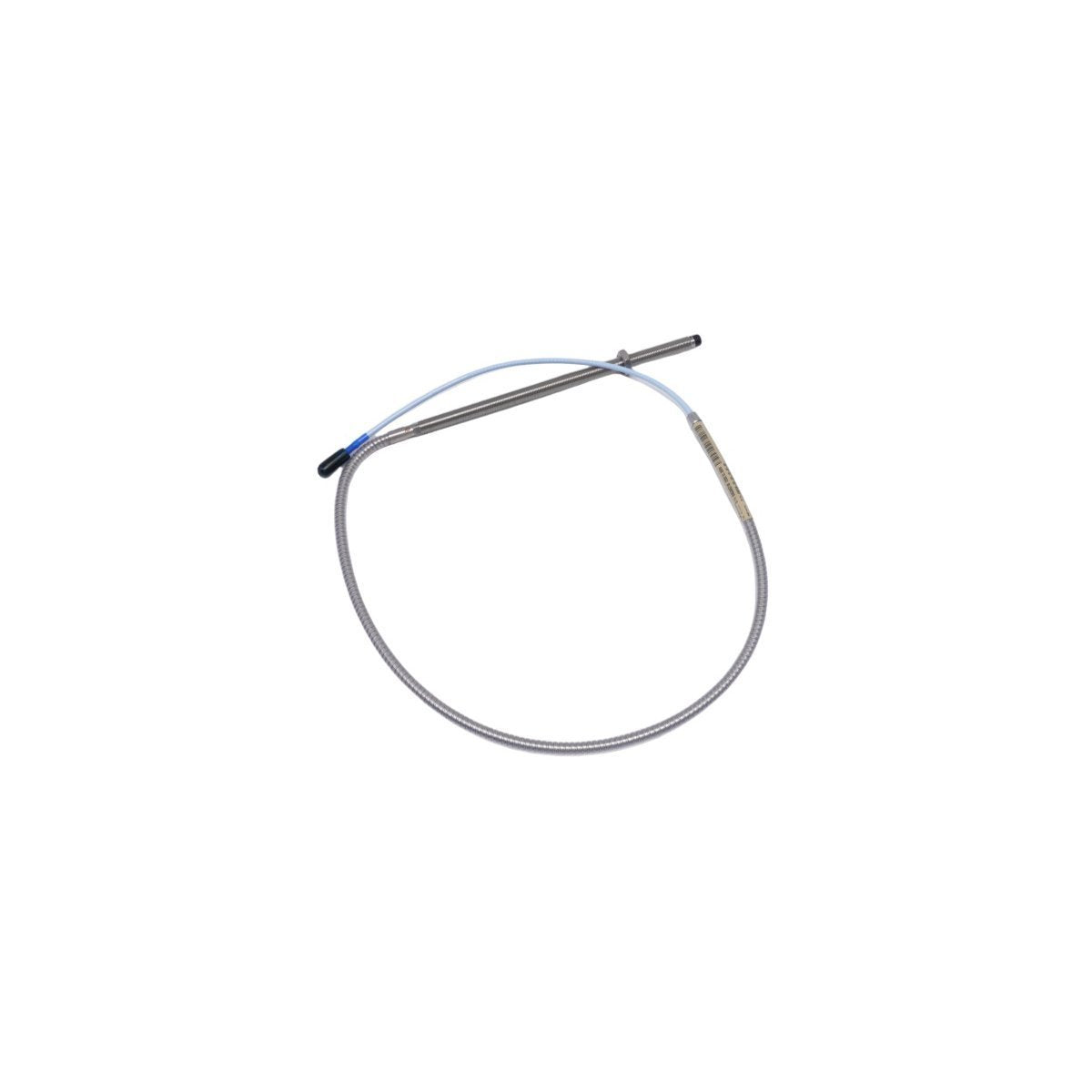

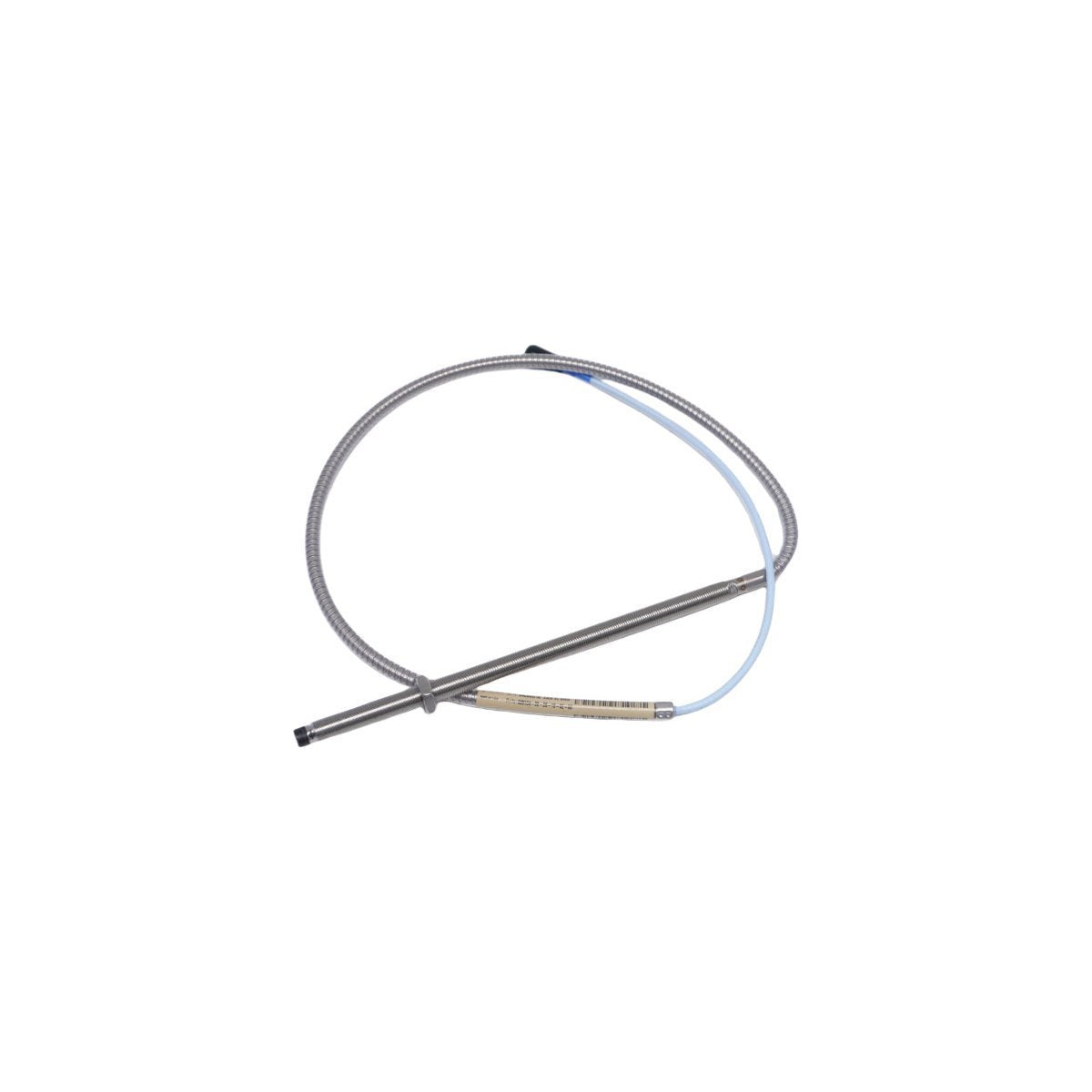

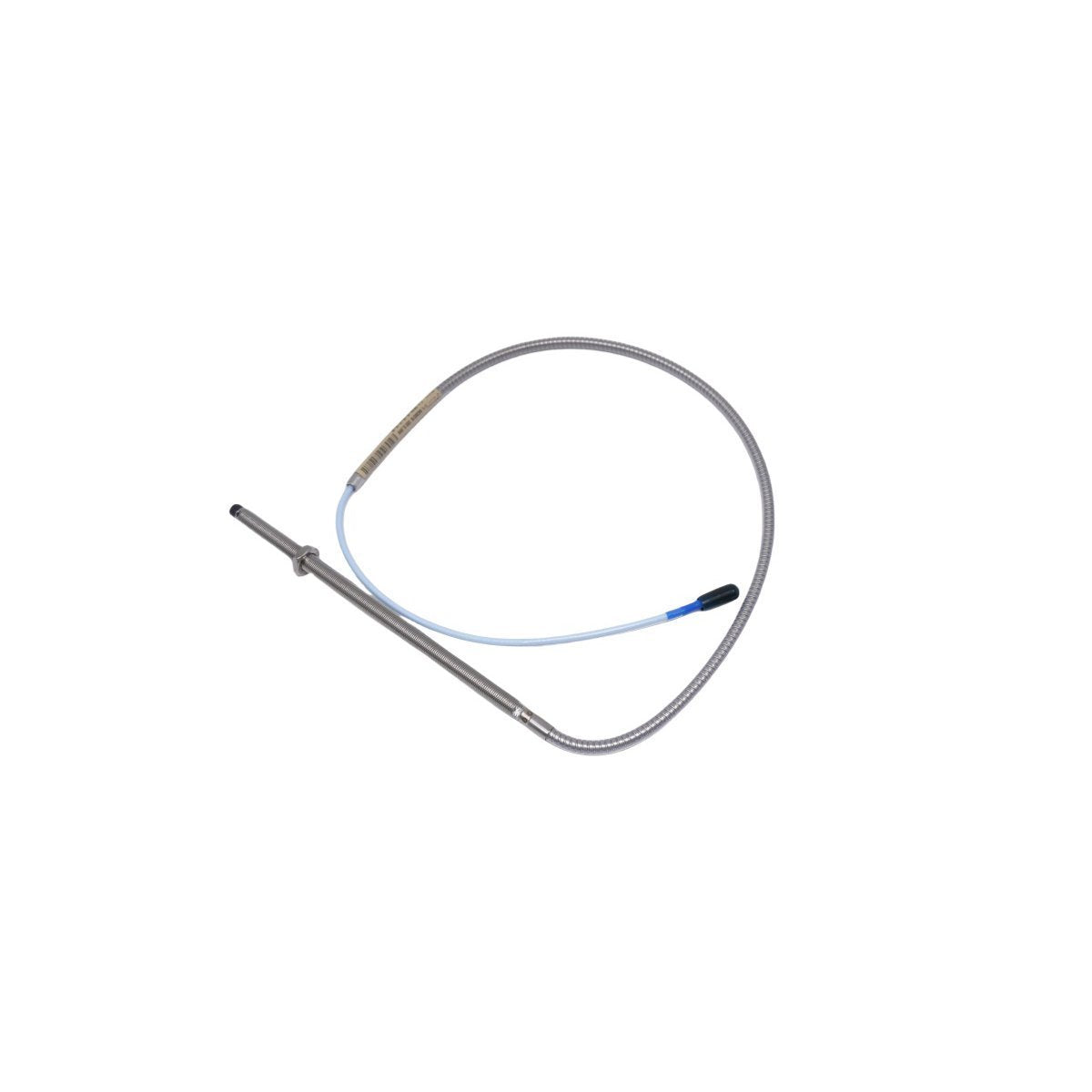

Configurado para la supervisión de maquinaria de alta velocidad, la Bently Nevada 330104-00-20-10-02-00 (sonda de proximidad 330104) proporciona una transducción directa de la señal física para la medición de la vibración radial, la posición axial y la referencia de velocidad dentro de las plataformas TSI.

Desglose y configuración de sufijos

El modelo 330104-00-20-10-02-00 se define por las siguientes especificaciones:

• 00: Sonda roscada M10 x 1 (Nota: la especificación del modelo base implica una configuración de rosca estándar).

• 20: 2,0 pulgadas de longitud de la caja.

• 10: 1,0 metro (3,3 pies) de longitud del sistema integral.

• 02: Conector coaxial en miniatura ClickLoc.

• 00: Configuración estándar de aprobación regulatoria.

Especificaciones de hardware

Monitoreo mecánico e integridad de la señal

El sistema de transductores 3300 XL utiliza el escalado de la sonda de corriente de Foucault para convertir la proximidad del objetivo conductor en una salida de voltaje proporcional. La precisión del sistema depende de una rigurosa validación del voltaje de holgura para garantizar el funcionamiento dentro del rango lineal de -10 VCC. Para garantizar la integridad de los datos de la dinámica del rotor, se debe implementar la supresión de la diafonía en los arreglos de múltiples sondas. El aislamiento adecuado de la señal evita la interferencia espectral, manteniendo la validez de las mediciones de la línea central del eje, la excentricidad y la referencia de fase en equipos giratorios de alta velocidad.

Información para pedidos

• 1 sonda de proximidad 330104-00-20-10-02-00.

• 1 kit de hardware de instalación (contratuercas).

Guías de instalación en campo

• Posicionamiento de la sonda

• Asegúrese de que la sonda esté montada en una configuración de montaje inverso para lograr una cobertura estable del objetivo.

• Ajuste el espacio de la sonda hasta que la interfaz de monitoreo muestre el voltaje de espacio nominal de -10 VCC.

• Cableado y terminaciones

• Utilice la interfaz coaxial en miniatura ClickLoc para una conexión resistente a las vibraciones.

• Dirija los cables a través de conductos dedicados para protegerlos de interferencias electromagnéticas y daños mecánicos.

• Conecte a tierra los blindajes solo en el bastidor del monitor para evitar corrientes de bucle de tierra en el circuito de detección.

Preguntas frecuentes

• ¿Cuál es el rango lineal de esta sonda de 8 mm?

  La sonda ofrece un rango de medición lineal de 2,0 mm (80 mil), suficiente para detectar vibraciones radiales y desplazamientos axiales.

• ¿Se puede utilizar esta sonda para señales Keyphasor?

  Sí, la respuesta de alta frecuencia y la sensibilidad hacen que esta sonda sea adecuada para aplicaciones de referencia de velocidad y fase (Keyphasor).

• ¿El tamaño de la rosca es estándar?

  Esta unidad cuenta con un tamaño de rosca 3/8-24 UNF, típico para aplicaciones de sonda 3300 XL de montaje inverso.

• ¿Cuál es el impacto del conector ClickLoc?

  El conector ClickLoc está diseñado para proporcionar una interfaz mecánica segura y con bloqueo que evita la pérdida de señal debido a las vibraciones.

• ¿La sonda es compatible con los bastidores de la serie 3500?

  Sí, la sonda 330104 se integra con los sistemas de protección de maquinaria 3500 y 2300 cuando se combina con un Proximitor adecuado.

• ¿Qué sucede si el voltaje de espacio está fuera de las especificaciones?

  Operar fuera del rango objetivo lineal de -10 VCC puede provocar un recorte de la señal, lo que lleva a datos de vibración distorsionados.

• ¿Esta sonda requiere alimentación externa?

  No, el transductor es pasivo y se alimenta a través de la unidad Proximitor a través del cable de señal coaxial.

• ¿Puedo usar esta sonda en cojinetes de película fluida?

  Sí, la sonda es estándar para monitorear la vibración radial en configuraciones de cojinetes de película fluida.
