Descripción general del producto

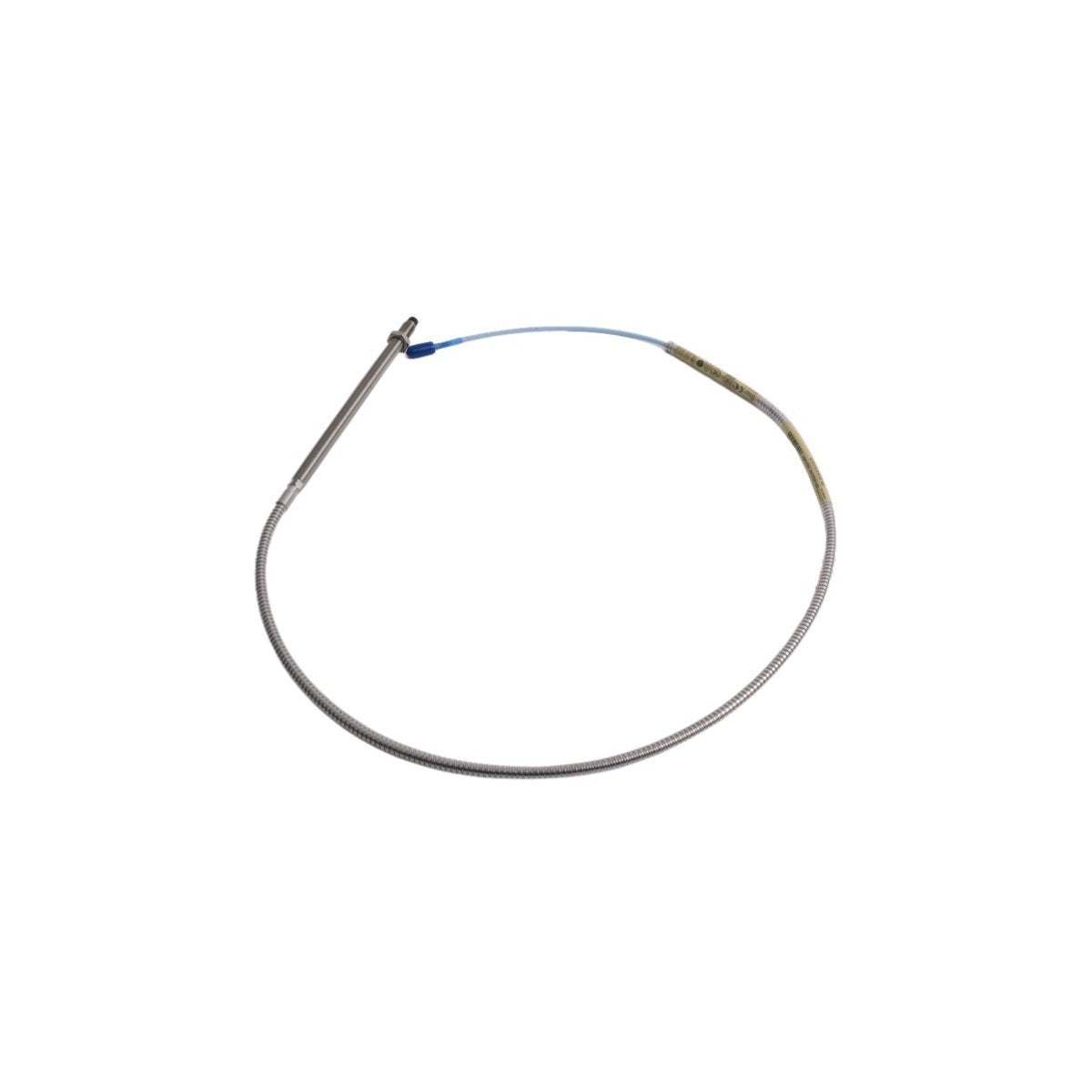

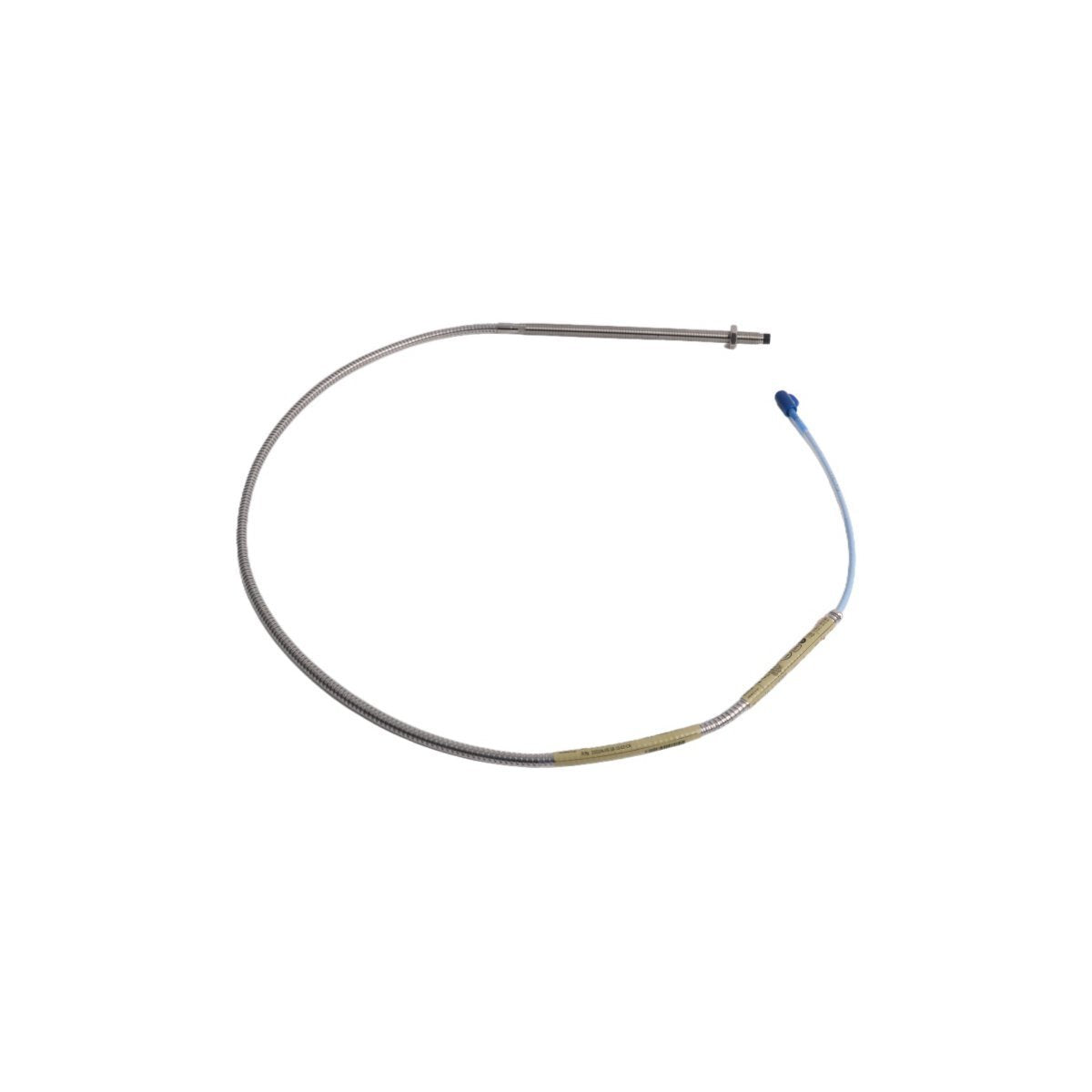

La Bently Nevada 330104-00-18-10-02-CN es una sonda de proximidad de 8 mm de corriente de Foucault utilizada para la medición sin contacto del desplazamiento relativo del eje. Instalada como parte de un canal transductor de proximidad completo 3300 XL, soporta el monitoreo continuo de la vibración y la posición del eje en maquinaria rotatoria. El cuerpo de la sonda está configurado con protección de cable blindado y una rosca de montaje M10 x 1, lo que permite instalaciones donde se esperan abusos mecánicos, abrasión o un enrutamiento estrecho.

Esta sonda se selecciona típicamente para máquinas con cojinetes de película fluida que requieren una medición de desplazamiento repetible para protección y diagnóstico. La escala final del canal, la precisión y el rango lineal dependen de la clase de longitud del cable de extensión 3300 XL correspondiente y del sensor Proximitor compatible.

Parámetros de hardware

• Modelo / Número de pedido: 330104-00-18-10-02-CN

• Serie: Componentes del transductor de proximidad 3300 XL de 8 mm

• Tecnología: Detección de desplazamiento por corriente de Foucault (sin contacto)

• Mediciones primarias: Vibración del eje (dinámica) y posición/espacio (estática)

• Montaje: Cuerpo de sonda roscado M10 x 1

• Protección mecánica: Construcción de cable blindado

• Cable / Conector (datos de listado): Cable integral de 1.0 m, conector coaxial en miniatura ClickLoc

• Longitud de la caja (datos de listado): Longitud mínima de la caja de 180 mm

• Intercambiabilidad: Diseñado para el intercambio dentro de la misma clase de longitud del sistema 3300 XL de 8 mm (sonda, cable, Proximitor)

• Referencia de cumplimiento: Comúnmente aplicado en diseños de monitoreo alineados con API 670 cuando el canal completo está configurado en consecuencia

Datos comerciales y logísticos

Aplicaciones industriales

• Medición de vibración radial en turbinas, compresores, bombas, motores y generadores

• Tendencia de la posición del eje / desplazamiento relativo en máquinas con cojinetes de manguito (dependiendo del monitor)

• Actualizaciones donde la protección de cable blindado mejora la supervivencia en carcasas abarrotadas o áreas de mantenimiento pesado

• Instalaciones que requieren conectividad de sonda 3300 XL estandarizada para un reemplazo más rápido y un esfuerzo de calibración reducido
