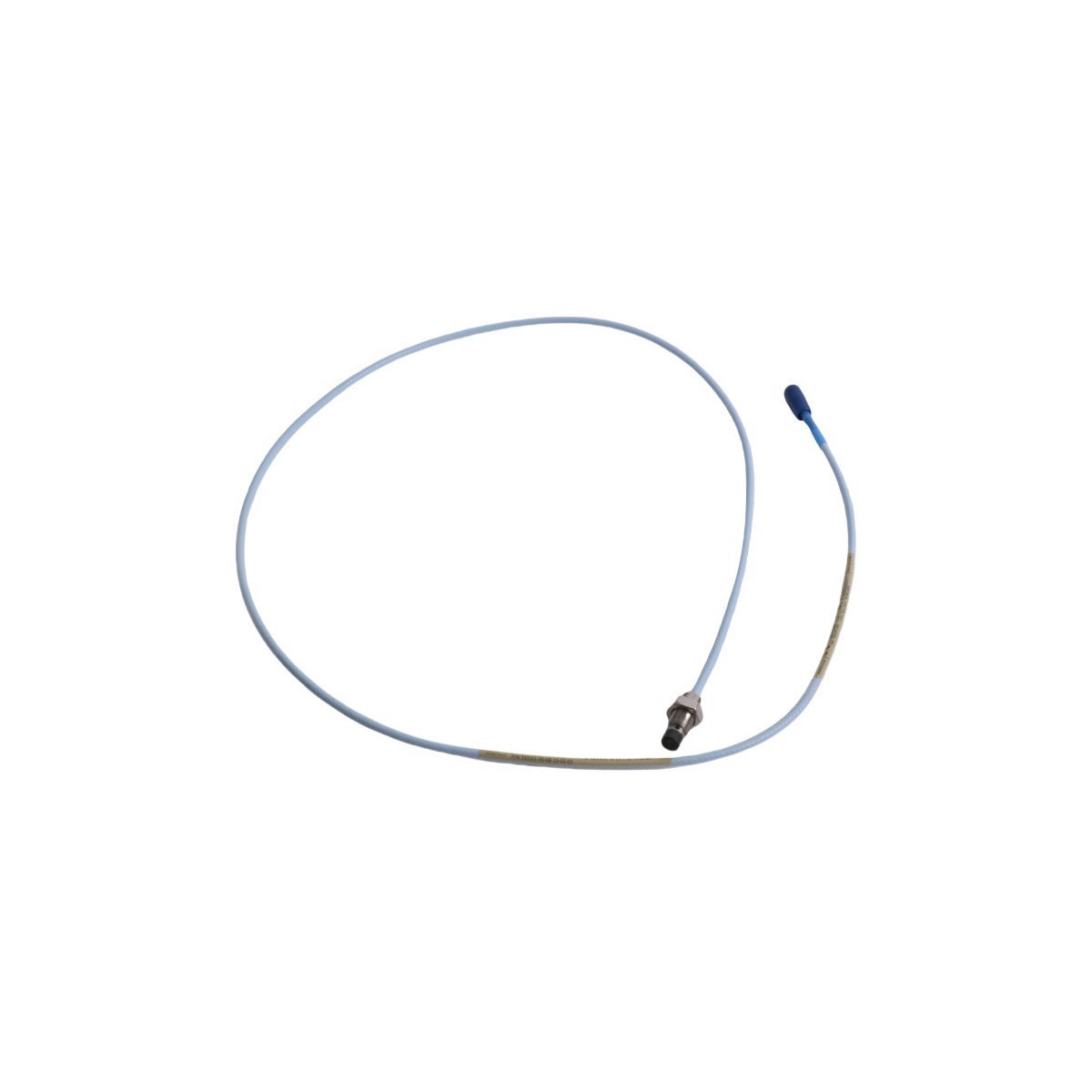

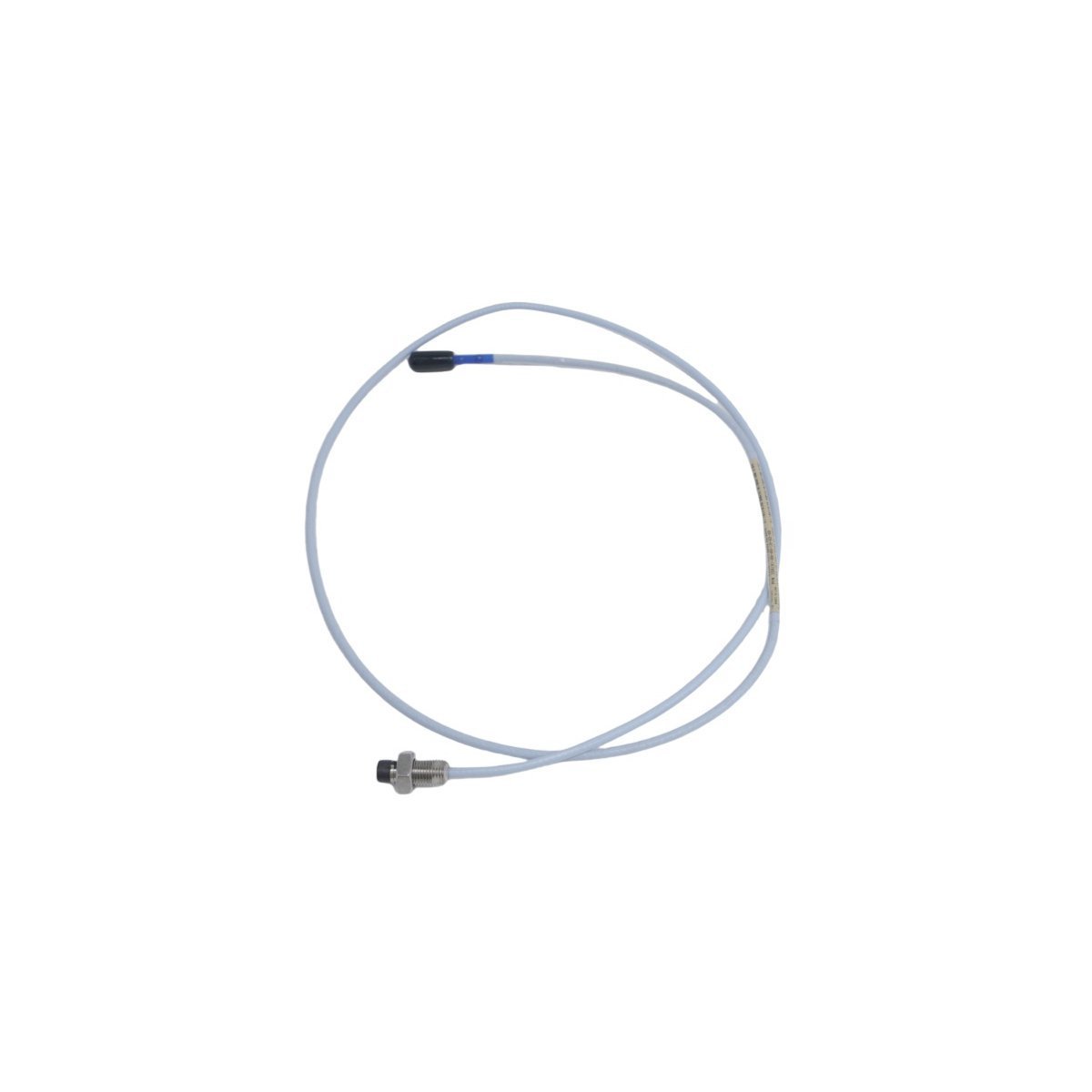

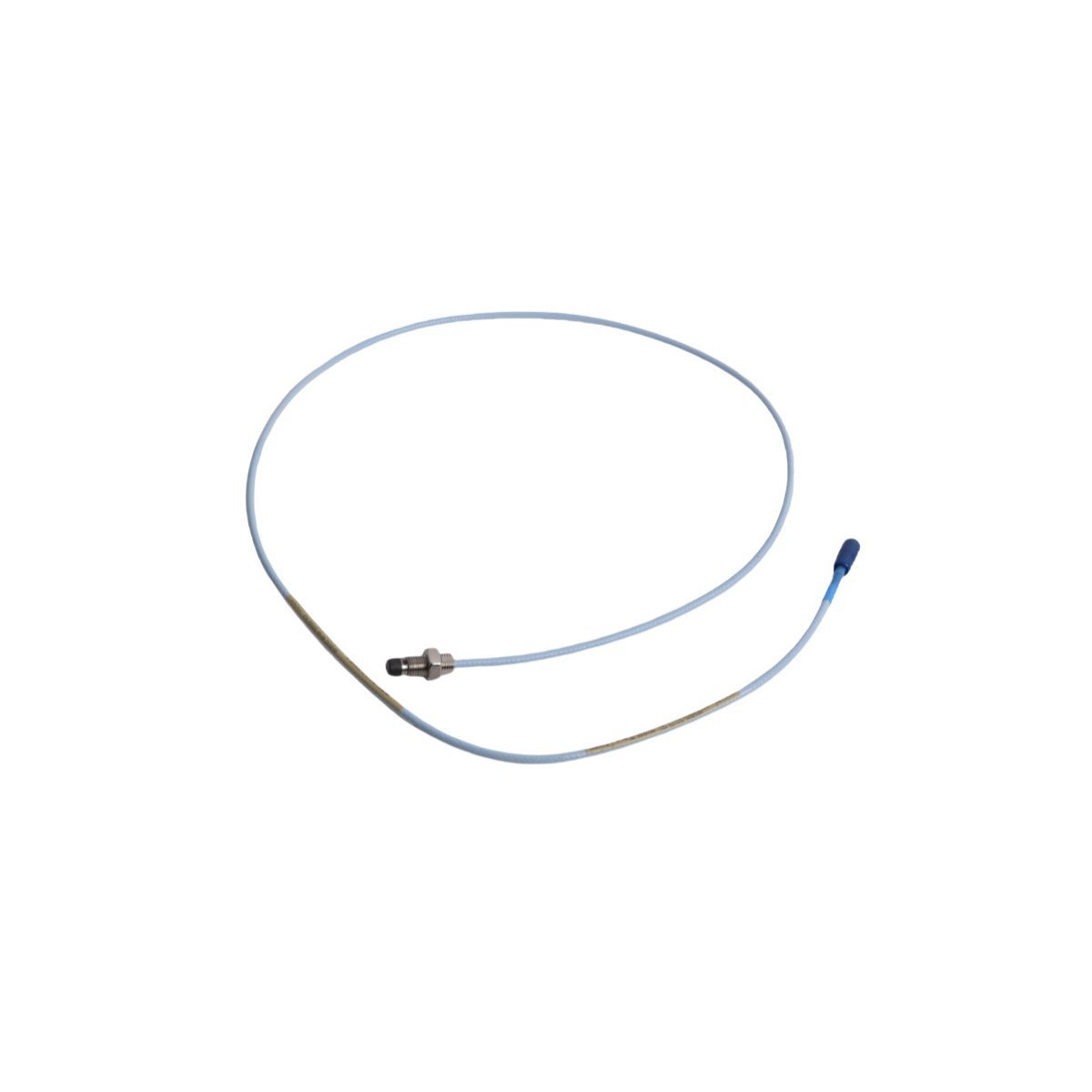

Configurada para la medición de vibraciones y desplazamiento de alta precisión en maquinaria rotatoria, laBently Nevada 330101-00-08-10-11-00 (Sonda de proximidad de 8 mm 330101-00-08-10-11-00) proporciona una ejecución física directa de detección de corrientes de Foucault dentro de las redes de monitoreo de turbinas (TSI).

Desglose de la nomenclatura del modelo

La 330101-00-08-10-11-00 está estructurada según los estándares del sistema de transductor 3300 XL de 8 mm de Bently Nevada:

• 330101: sonda de 8 mm sin armadura.

• 00: Longitud sin rosca (0 mm).

• 08: Longitud total de la caja (80 mm).

• 10: Longitud total (1.0 metro).

• 11: Tipo de conector (Conector coaxial en miniatura con carcasa).

• 00: Aprobación de la agencia (No requerida).

Especificaciones de hardware

Detección de corrientes de Foucault y dinámica del rotor

Este sistema de transductores funciona induciendo corrientes de Foucault en la superficie objetivo, lo que requiere un escalado meticuloso de la sonda para mantener una salida lineal en el rango previsto. Durante la instalación, la validación de la tensión de espacio es obligatoria; el punto de ajuste objetivo de -10 VDC centra la sonda dentro de su región lineal para garantizar datos de vibración precisos. El sistema 3300 XL incorpora una robusta supresión de diafonía, evitando interferencias entre sondas adyacentes en arquitecturas TSI multicanal. Estas características permiten a la sonda monitorear con precisión la dinámica del rotor, detectar la posición de la línea central del eje e identificar las firmas de vibración radial en turbomaquinaria de alta velocidad.

Información de pedido

• Una (1) sonda de proximidad 330101-00-08-10-11-00.

• Tapa protectora de la punta.

• Documentación técnica de cumplimiento e instalación.

• Nota: Los cables de extensión y los sensores Proximitor se venden por separado y deben tener la impedancia adecuada para el sistema 3300 XL.

Pautas de instalación en campo

• Interfaz mecánica: Fije la sonda en una carcasa rígida para minimizar el sesgo de la medición; asegúrese de que la punta de la sonda sea perpendicular al objetivo del eje.

• Ajuste de espacio: Utilice un calibrador de espesores para establecer el espacio mecánico inicial; verifique el voltaje de salida en el bloque de terminales del Proximitor.

• Cableado: Utilice bridas de cable adecuadas para asegurar el cable coaxial, asegurándose de que no toque componentes giratorios ni vibre contra bordes afilados.

• Manejo de conectores: Los conectores de acoplamiento deben estar limpios; evite la fuerza axial excesiva al conectar a los cables de extensión para evitar daños en el pin central.

• Protección ambiental: Aplique grasa dieléctrica a las roscas del conector si el entorno de instalación es propenso a la humedad o la exposición a líquidos.

Preguntas frecuentes

• ¿Cuál es el voltaje de espacio objetivo para este modelo?

  El voltaje de espacio nominal es de -10 VCC, lo que garantiza que la sonda funcione dentro de su rango de detección lineal para una medición precisa de las vibraciones.

• ¿Es compatible esta sonda con Proximitors de la serie 3300 más antiguos?

  Las sondas 3300 XL están diseñadas para el sistema 3300 XL; usarlas con Proximitors 3300 heredados puede resultar en imprecisión de la señal y requerir recalibración.

• ¿Puedo acortar la longitud del cable de 1.0 metro?

  No. El sistema está calibrado para una longitud total específica (sonda + cable de extensión); alterar la longitud del cable invalidará la calibración.

• ¿Cómo influye la longitud de la caja 08 en la colocación?

  La longitud de la caja de 80 mm define la capacidad de inserción física; asegúrese de que el soporte de montaje permita esta longitud para lograr el espacio deseado.

• ¿Es la sonda 330101 adecuada para entornos de alta presión?

  La punta y el cuerpo de la sonda están clasificados para presión, pero verifique que el sello de montaje (por ejemplo, junta tórica o accesorio NPT) sea adecuado para los requisitos específicos de su recipiente a presión.

• ¿Cómo indica un fallo el sistema de monitoreo?

  La falla de la sonda suele indicarse mediante un "Error de espacio" en la pantalla del monitor, que a menudo señala un cortocircuito, circuito abierto o desviación de voltaje a la línea de alimentación.

• ¿Por qué la especificación de rosca es 3/8-24 UNF?

  Este paso de rosca es estándar para sondas de 8 mm para permitir ajustes finos durante el proceso de ajuste del espacio.

• ¿Requiere esta sonda conexión a tierra?

  El cuerpo de la sonda se conecta a tierra a través del montaje de la carcasa; asegúrese de que el soporte de montaje tenga una conexión de baja impedancia a la tierra de la máquina.
