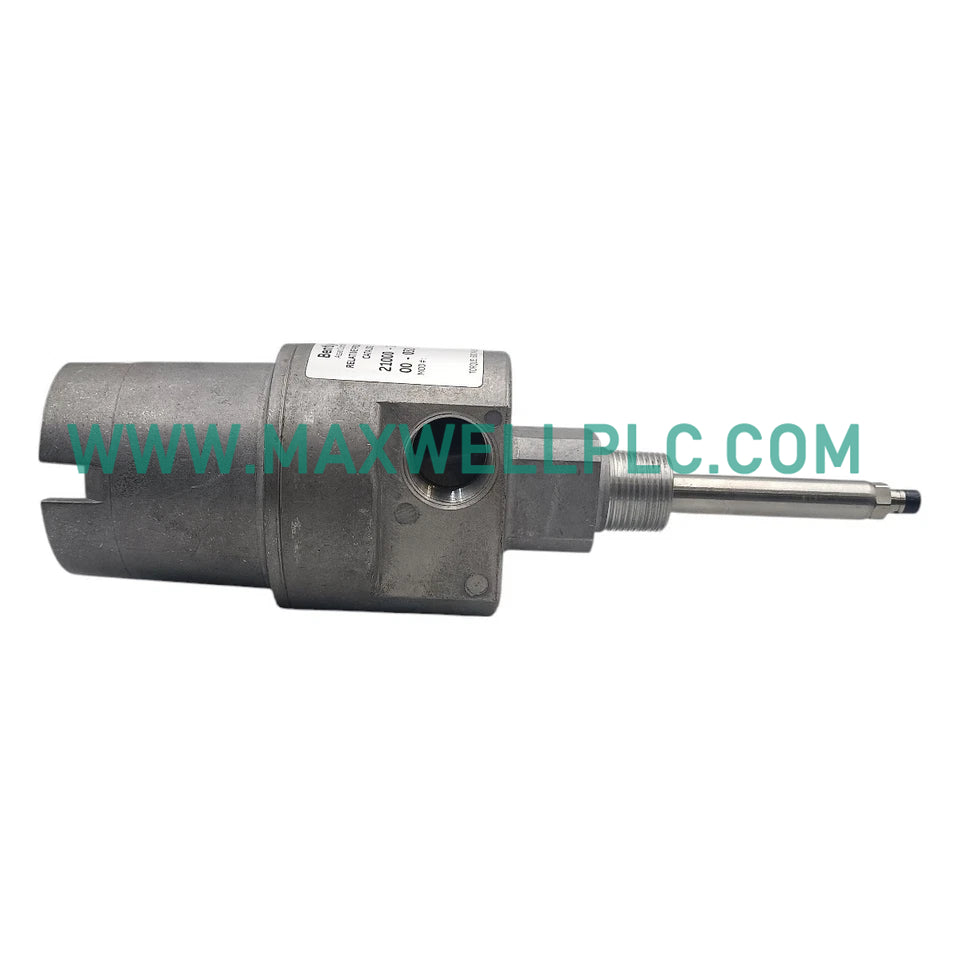

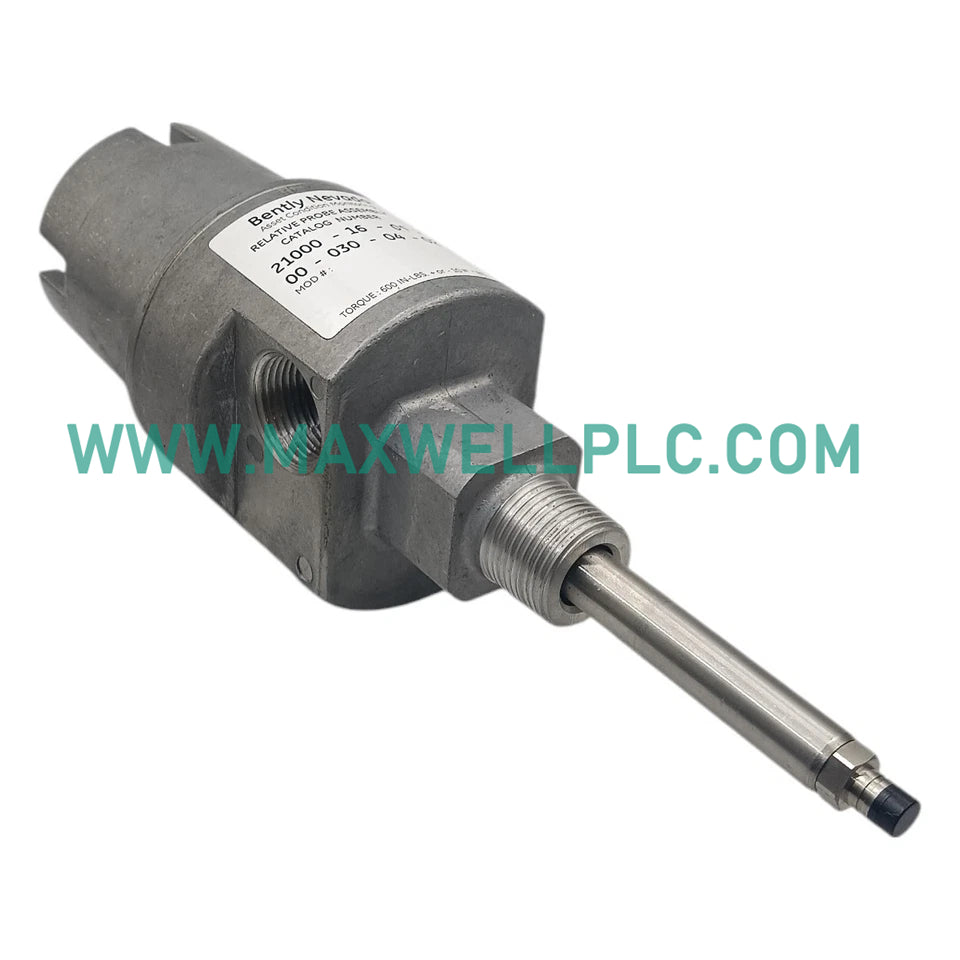

Configurada para el montaje protegido de sensores, la Bently Nevada 21000-16-05-15-093-03-02 (Conjunto de Carcasa de Sonda de Proximidad 21000-16-05-15-093-03-02) proporciona un recinto físico directo para sondas 3300 XL de 8 mm dentro de los sistemas de monitoreo de maquinaria.

Matriz de Modelos y Desglose de Sufijos

• 21000: Modelo base (Carcasa de sonda de proximidad)
• 16: Tipo de sonda (3300 XL de 8 mm)
• 05: Longitud del cable de la sonda de 0,5 m (20 pulg.)
• 15: Longitud mínima de la caja de 1,5 pulg. (38 mm)
• 093: Configuración de los accesorios (tapones NPT y sello de cable)
• 03: Reductor de 3/4-14 NPT y juego de tapones
• 02: Conexión de proceso NPT de 3/4-14

Especificaciones de Hardware

Monitoreo Mecánico y Protección del Transductor

El conjunto de la carcasa 21000 está diseñado para facilitar el escalado estable de la sonda de corriente de Foucault al proporcionar una interfaz mecánica rígida a la carcasa de la máquina. Asegura que la punta de la sonda permanezca correctamente posicionada para la validación del voltaje de brecha (orientado a -10 VCC). Al proteger la sonda y su conexión de cable, el conjunto evita daños mecánicos y proporciona supresión de diafonía de interferencias externas. La estructura de la carcasa admite la adquisición precisa de datos de la dinámica del rotor al amortiguar la vibración estructural transmitida al sensor, manteniendo la linealidad requerida para las mediciones de desplazamiento.

Información para Pedidos

• 1 x Conjunto de Carcasa 21000-16-05-15-093-03-02
• 1 x Juego de tapón y reductor NPT de 3/4-14
• 1 x Agarre de sello de cable con ojales de tamaño variable (1/8 a 3/8 pulgadas)

Pautas de Instalación en Campo

• Conexión de proceso: Instale la carcasa utilizando el accesorio NPT de 3/4-14; asegure un mínimo de 5 roscas de acoplamiento utilizando sellador compatible para evitar fugas de fluido.
• Sellado de cables: Seleccione el tamaño de ojal adecuado (1/8 a 3/16, 1/4 a 5/16 o 5/16 a 3/8 pulgadas) y apriete el agarre del sello de cables para asegurar un sellado hermético a la presión.
• Alineación de la sonda: Ajuste la profundidad de inserción de la sonda dentro de la carcasa hasta que se logre la brecha objetivo, luego asegure la contratuerca de la sonda.
• Conexión a tierra: Verifique que el conjunto de la carcasa mantenga la continuidad eléctrica con el marco de la máquina para un blindaje electromagnético efectivo.

Preguntas Frecuentes

• ¿Por qué se utiliza un reductor en este conjunto de carcasa?

  El reductor (de 3/4-14 a 1/2-14 NPT) permite flexibilidad para conectar la carcasa a diferentes tamaños de conductos o puertos de proceso presentes en la carcasa de la máquina.

• ¿Se puede utilizar esta carcasa en entornos de alta presión?

  Las conexiones roscadas NPT están diseñadas para la contención de presión; verifique que las clasificaciones de presión de la carcasa de la máquina no excedan los límites del conjunto.

• ¿Cuál es el propósito del agarre de sello de cable?

  El agarre de sello de cable evita que el aceite, la humedad y el polvo entren en la carcasa, protegiendo el conector de la sonda de la corrosión y la degradación ambiental.

• ¿El material del conjunto de la carcasa es compatible con aceites agresivos?

  Los componentes de la carcasa están construidos con materiales resistentes a la corrosión adecuados para el contacto con lubricantes industriales y fluidos hidráulicos.

• ¿Por qué se incluyen diferentes tamaños de ojales?

  Los diferentes ojales aseguran un sellado hermético alrededor de cables de extensión de sensores de diámetros variables, garantizando un alivio de tensión adecuado y un sellado ambiental.

• ¿Esta carcasa requiere mantenimiento periódico?

  Inspeccione las roscas NPT en busca de signos de aflojamiento o fugas de fluido durante las paradas de mantenimiento programadas; asegúrese de que el sello del cable permanezca apretado.

• ¿Puedo reemplazar la sonda sin quitar toda la carcasa?

  La serie 21000 permite la extracción/reemplazo de la sonda aflojando los mecanismos de bloqueo internos después de acceder a la parte trasera de la carcasa.

• ¿Cómo afecta la carcasa a la detección por corriente de Foucault?

  La carcasa metálica proporciona una referencia de montaje estable, pero la punta de la sonda debe estar libre de las paredes de la carcasa para evitar la inducción parasitaria.
