5069-L340ERMS2 ورقة بيانات ودليل Allen-Bradley Compact GuardLogix

Allen-Bradley

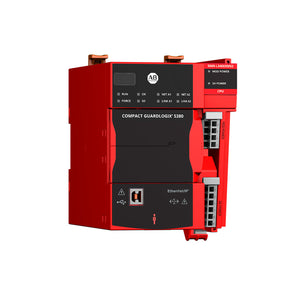

وحدة تحكم Allen-Bradley 5069-L340ERMS2 Compact GuardLogix Series Compact 5000

SKU: 5069-L340ERMS2

In Stock

الأبعاد: 34.5 × 25 × 17.5 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : Allen-Bradley ControlLogix و CompactLogix, ألين برادلي, كل المنتجات

Tags : Allen-Bradley Compact GuardLogix, Allen-Bradley CompactLogix, CPU Processors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل Allen-Bradley 5069-L340ERMS2، والمُفهرس أيضًا باسم وحدة التحكم 5069-L340ERMS2 Compact GuardLogix، كمكون مادي مخصص لمهام التحكم المتكاملة في السلامة والحركة ضمن منصات شبكة EtherNet/IP.

تحديد النموذج وهندسة الذاكرة

تدمج وحدة 5069-L340ERMS2 هياكل ذاكرة مزدوجة لمعالجة تنفيذ المنطق القياسي والخاص بالسلامة. تدير وحدة التحكم ما يصل إلى 31 وحدة إدخال/إخراج محلية وتستخدم فتحة تخزين مخصصة غير متطايرة للاحتفاظ بالبيانات بشكل دائم.

المواصفات الفنية

المعلمة	المواصفات
النموذج	5069-L340ERMS2
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	5.95 كجم
أبعاد الشحن	34.5 × 17.5 × 25 سم
درجة حرارة التشغيل	صناعية قياسية (-20 إلى 60 درجة مئوية)
استهلاك الطاقة	يعتمد على حمل الإدخال/الإخراج (يعتمد على اللوحة الخلفية)
ذاكرة التطبيق	4 ميجابايت
ذاكرة السلامة	2 ميجابايت
ذاكرة غير متطايرة	2 جيجابايت (عبر 1784-SD2)
منافذ الاتصال	2 × EtherNet/IP (10/100 ميجابت في الثانية / 1 جيجابت في الثانية)، 1 × USB 2.0
سعة الإدخال/الإخراج المحلي	31 وحدة

أداء الشبكة الحتمي EtherNet/IP

تم تصميم 5069-L340ERMS2 للتشغيل عالي السرعة ضمن الشبكات الحتمية. يستخدم بروتوكول EtherNet/IP للحفاظ على الاتصال المتزامن عبر محاور الإدخال/الإخراج والحركة الموزعة. يدعم برنامج وحدة التحكم التحديثات السريعة، مما يضمن التوافق مع معايير أمان الشبكة المتطورة ومتطلبات توسيع كثافة الإدخال/الإخراج. تسمح واجهة إيثرنت المزدوجة المدمجة بتكوينات حلقة مستوى الجهاز (DLR)، مما يوفر مرونة الشبكة في التطبيقات الصناعية الصعبة.

الطلب ونطاق التسليم

وحدة تحكم 5069-L340ERMS2.
بطاقة SD 1784-SD2 2 جيجابايت (وسائط تخزين مدمجة من المصنع).
مجموعة موصلات للطاقة وإنهاء الشبكة.
دليل مرجعي للوثائق للتشغيل الأولي.

تكوين وتركيب الحقل

التركيب: تأكد من تثبيت وحدة التحكم على سكة DIN أفقية باستخدام آلية الإغلاق المتوفرة لضمان استمرارية التأريض.
التأريض: قم بتوصيل طرف تأريض الهيكل بأرض مشتركة منخفضة المعاوقة للتخفيف من تأثير الضوضاء على اللوحة الخلفية لشبكة إيثرنت 1 جيجابت في الثانية.
الأسلاك: استخدم كابلات Cat6 STP لاتصالات جيجابت إيثرنت. حافظ على مسافة فاصلة لا تقل عن 50 مم بين أسلاك الطاقة وكابلات الإشارة لمنع الاقتران الحثي.

معلمات اللوجستيات

--1 وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

--2 الشحن عبر DHL/FEDEX/UPS.

--3 تستخدم عبوات صناعية مضادة للكهرباء الساكنة لمنع تفريغ الشحنات الكهروستاتيكية والصدمات الميكانيكية.

الأسئلة المتداولة

س: هل يدعم 5069-L340ERMS2 التبديل السريع لوحدات الإدخال/الإخراج؟

ج: نعم، يدعم 5069-L340ERMS2 إزالة وإدخال الوحدات أثناء التشغيل (RIUP) لوحدات الإدخال/الإخراج Compact 5000 المتصلة دون مقاطعة تشغيل وحدة التحكم.

س: هل يمكن توسيع ذاكرة السلامة في وحدة التحكم هذه؟

ج: لا، ذاكرة السلامة البالغة 2 ميجابايت ثابتة من المصنع. يجب أن تتناسب مشاريع المستخدم مع هذه السعة خلال مرحلة التصميم الأولية.

س: ما الغرض من منفذي إيثرنت في هذه الوحدة؟

ج: يعمل المنفذان كمحول مدمج، يدعمان هياكل الشبكة الخطية والنجمية والحلقية (DLR) لتبسيط بنية الشبكة وتحسين تحمل الأعطال.

س: هل يلزم وجود بطاقة SD محددة لفتحة الذاكرة غير المتطايرة؟

ج: نعم، 1784-SD2 هي بطاقة SD الصناعية المخصصة، والتي تم التحقق من صحتها لنطاقات درجات الحرارة الموسعة ودورات الكتابة المتوافقة مع تشغيل PLC.
