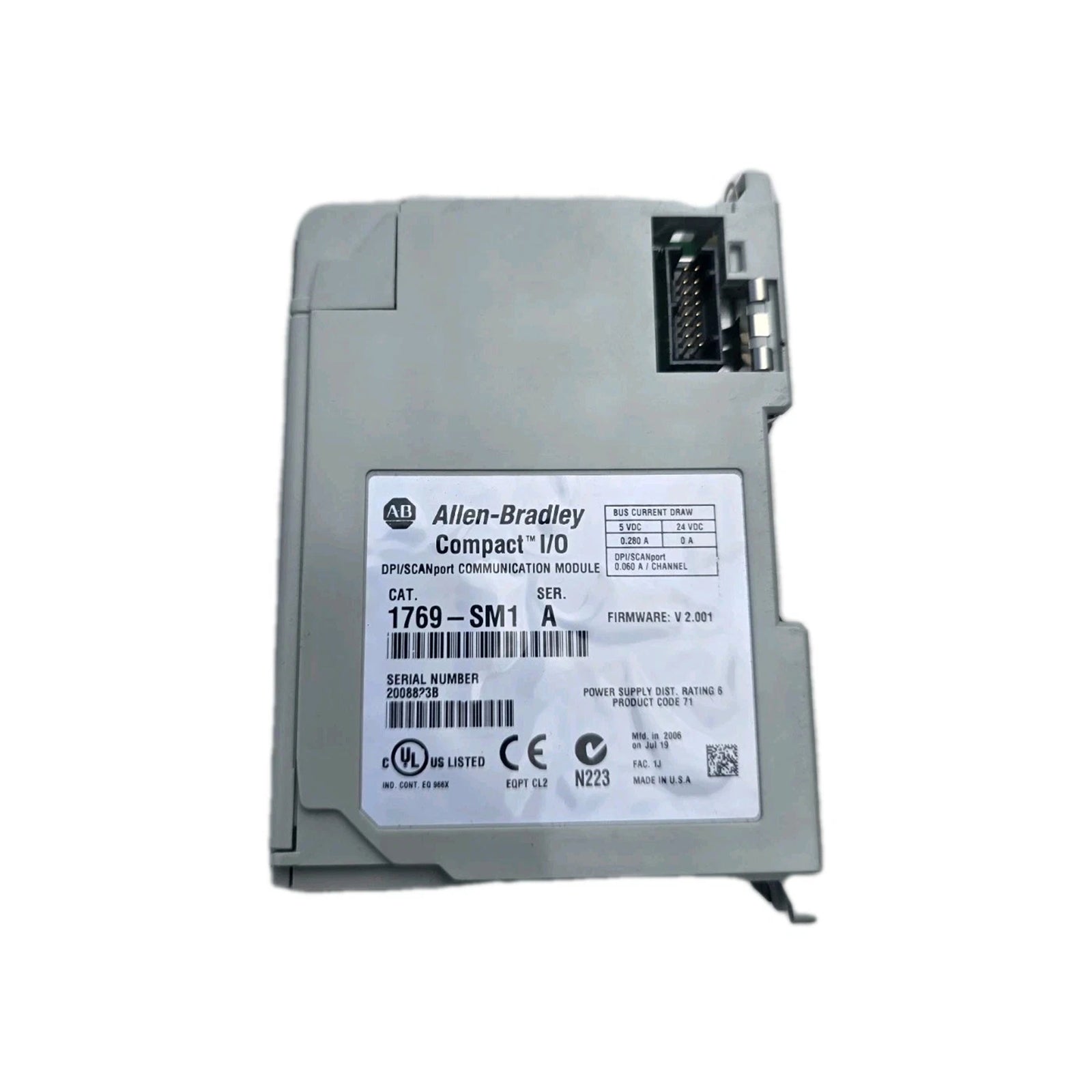

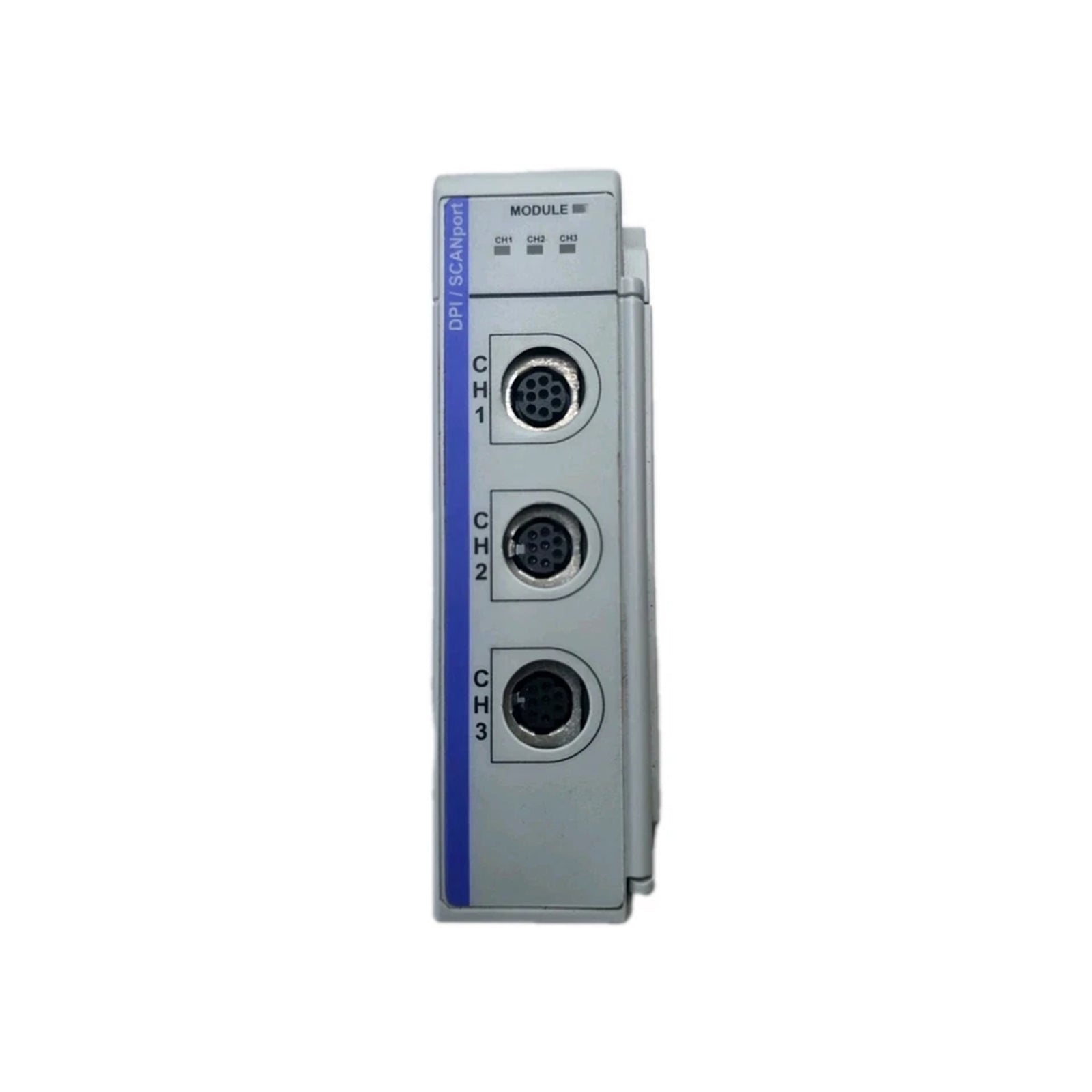

تم تكوين محول الاتصالات Allen-Bradley 1769-SM1/A (1769-SM1) لترجمة البروتوكولات عالية السرعة في شبكات التحكم الصناعية، ويوفر واجهة كهربائية مباشرة بين أجهزة DPI/Scanport وأنظمة الإدخال/الإخراج المدمجة. تعمل الوحدة كجسر ثلاثي القنوات، مما يتيح تبادل البيانات الحتمي عبر MicroLogix 1500 وCompactLogix والعقد البعيدة القائمة على 1769.

المواصفات الفنية

الاتصال الشبكي الحتمي

يتكامل 1769-SM1 مع منصات التحكم من Allen-Bradley من خلال الاستفادة من سرعة اتصال ناقل اللوحة الخلفية للحفاظ على التزامن بين الأجهزة الطرفية التي تدعم DPI ووحدة التحكم. يدعم المحول توافق تحديث البرامج الثابتة، مما يسمح بالتحديثات لتلبية متطلبات الاتصال المتطورة. من خلال تسهيل الاتصال الحتمي، تضمن الوحدة معالجة حزم البيانات بين واجهة Scanport وناقل الإدخال/الإخراج بأقل قدر من زمن الانتقال، مع الحفاظ على سلامة الإشارة في بيئات الأتمتة عالية الكثافة.

إجراءات التثبيت الميداني

• التركيب: تم تصميم المحول للتركيب المباشر على اللوحة أو على سكة DIN 35 مم.

• الكابلات: استخدم أسلاك النحاس-90 لجميع توصيلات الحقل للامتثال لمتطلبات الحرارة والمقاومة.

• التأريض: تأكد من ربط هيكل الوحدة بشكل صحيح بالأرضية المشتركة للنظام للتخفيف من التداخل الكهرومغناطيسي.

• الاتصال: تحقق من تثبيت كابلات الاتصال بإحكام بمنافذ DPI/Scanport للحفاظ على أداء الطبقة الفيزيائية مستقرًا.

معلومات الطلب

• المحتويات: محول اتصالات واحد (1) 1769-SM1.

• الوثائق: تتضمن الوثائق الفنية القياسية.

• ملاحظات الملحقات: لا يتم تضمين كابلات توصيلات DPI/Scanport ما لم يُحدد خلاف ذلك.

معلومات التسليم

• وقت التسليم: 2-7 أيام بعد الانتهاء من الدفع.

• الشحن: يتم النقل عبر DHL/FEDEX/UPS.

• التعبئة والتغليف: استخدام عبوات صناعية مضادة للكهرباء الساكنة لمنع تلف التفريغ الكهروستاتيكي والصدمات الميكانيكية.

الأسئلة الفنية المتداولة

س: هل يدعم 1769-SM1 التبديل السريع (hot-swapping)؟

ج: لا، لا يدعم 1769-SM1 التبديل السريع؛ يجب فصل الطاقة عن رف 1769 للإدخال/الإخراج قبل إزالة أو إدخال المحول.

س: كيف يتم حساب استهلاك الطاقة لهذا المحول؟

ج: يستخدم المحول تقييم مسافة 8 وحدات لتحميل مصدر الطاقة؛ تأكد من أن مصدر الطاقة في الرف لديه سعة كافية لدعم إجمالي حمل النظام.

س: هل يمكن استخدام هذا المحول لربط أجهزة غير تابعة لـ Allen-Bradley بناقل 1769؟

ج: تم تصميم المحول خصيصًا للتواصل بين أجهزة Allen-Bradley DPI/Scanport ونظام الإدخال/الإخراج القائم على 1769؛ قد تؤدي الأجهزة غير المتوافقة إلى أخطاء في الاتصال أو تلف الأجهزة.
