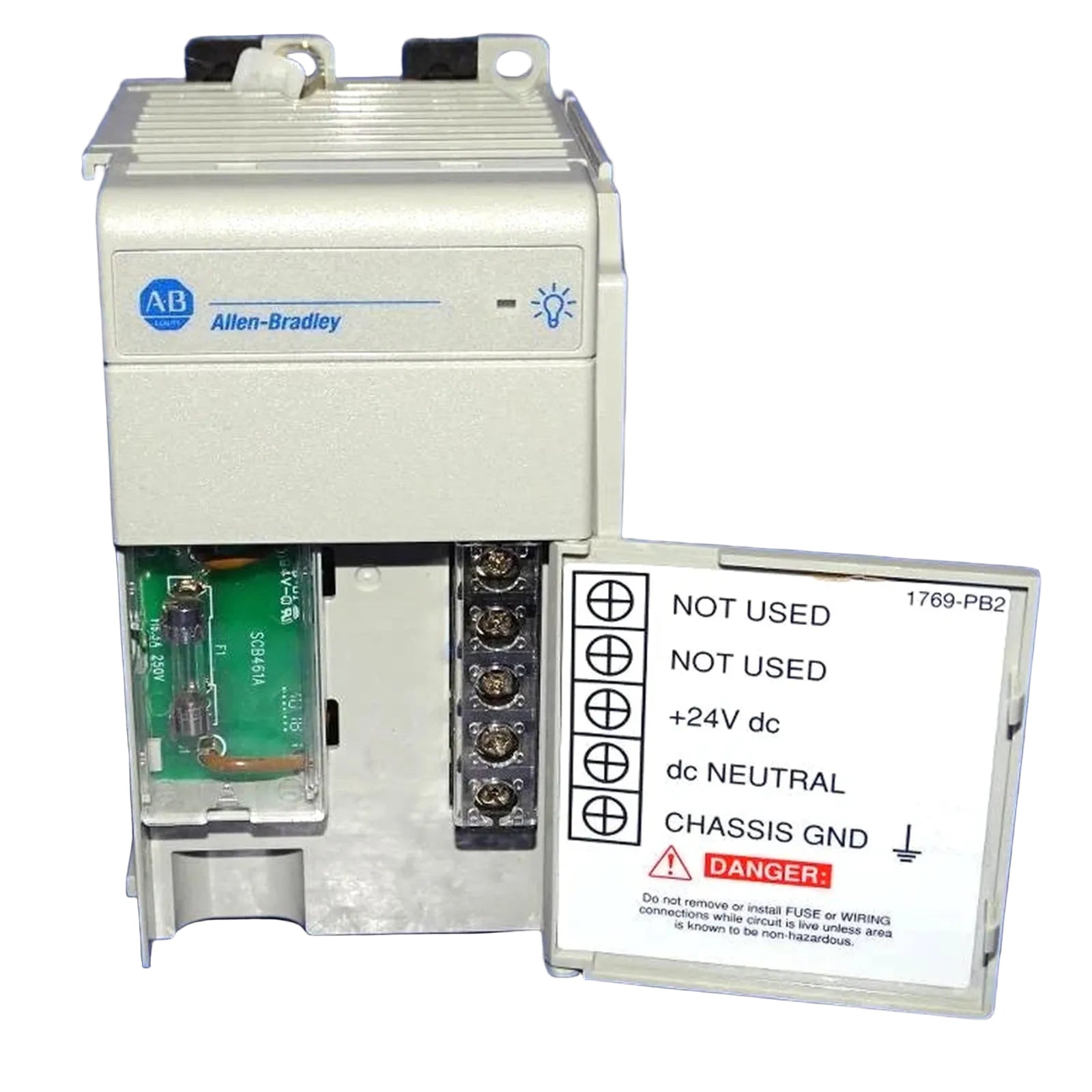

تم تصميم Allen-Bradley 1769-PB2 (مزود طاقة I/O 1769-PB2) لتوزيع الطاقة في بنى التحكم CompactLogix، ويوفر تنظيمًا كهربائيًا مباشرًا من مصادر إدخال تيار مستمر بجهد 19.2-31.2 فولت إلى سكك إخراج اللوحة الخلفية المحلية. يقوم مكون الأجهزة هذا بتحويل الطاقة لتوفير 2.0 أمبير عند 5 فولت تيار مستمر و 0.8 أمبير عند 24 فولت تيار مستمر للوحدات المتصلة.

مواصفات الأجهزة

الشبكة المحددة وتوسيع كثافة الإدخال/الإخراج

تم تصميم 1769-PB2 للحفاظ على سرعة اتصال ناقل اللوحة الخلفية عبر منصات CompactLogix، مما يدعم توسيع كثافة الإدخال/الإخراج المستقرة. تضمن الوحدة أداء شبكة محددًا من خلال التخفيف من تقلبات الإشارة المتعلقة بالطاقة والتي يمكن أن تؤثر على نقل البيانات عالية السرعة. من خلال الحفاظ على توافق فلاش البرامج الثابتة وتنظيم الجهد المستمر، يدعم مزود الطاقة هذا متطلبات تبادل البيانات الدورية لمنصات Profinet و EtherNet/IP ضمن بيئات التحكم الصناعي.

معلومات الطلب

• محتويات العبوة: وحدة واحدة (1) مزود طاقة I/O 1769-PB2.

• المكونات المطلوبة: لوحة خلفية CompactLogix متوافقة ووحدات I/O (غير متضمنة).

• التوثيق: دليل التثبيت متوفر كمعيار.

إرشادات التثبيت الميداني

• التركيب: قم بتثبيت الوحدة على سطح نظيف ومستوٍ أو سكة DIN مقاس 35 مم.

• الأسلاك: قم بتوصيل الأسلاك الصلبة (22 إلى 14 AWG) أو الأسلاك المجدولة (22 إلى 16 AWG) عند الكتل الطرفية؛ تأكد من عزم الدوران المناسب للحفاظ على الاتصال الكهربائي.

• التأريض: قم بتوصيل هيكل الوحدة بأرضية مرجعية مشتركة لتقليل التداخل الكهرومغناطيسي (EMI).

• الطاقة: تأكد من أن جهد الإدخال يظل ضمن نطاق 19.2 إلى 31.2 فولت تيار مستمر؛ اعزلها عن خطوط التيار المتردد عالية الجهد لمنع حقن الضوضاء.

معلومات التسليم

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• الشحن: يتم النقل عبر DHL/FEDEX/UPS.

• المناولة: يتم إغلاق المكونات في عبوات صناعية مضادة للكهرباء الساكنة لضمان السلامة ضد التفريغ الكهروستاتيكي والصدمات الميكانيكية.

الأسئلة المتداولة

س: هل يدعم 1769-PB2 التبديل السريع (hot-swapping)؟

ج: لا، لا يتم دعم التبديل السريع؛ يجب عزل الطاقة عن النظام قبل تثبيت أو إزالة الوحدة لمنع التلف الكهربائي للوحة الخلفية.

س: كيف يتم التحكم في أقصى تيار اندفاع أثناء بدء التشغيل؟

ج: تم تصميم الوحدة للتعامل مع تيار اندفاع يصل إلى 30 أمبير عند 31.2 فولت تيار مستمر؛ تأكد من أن مصدر التيار المستمر الخارجي يمكنه استيعاب هذا الحمل العابر أثناء التشغيل الأولي للطاقة.

س: هل سعة تيار الإخراج 24 فولت تيار مستمر ثابتة؟

ج: نعم، يوفر 1769-PB2 سعة ثابتة تبلغ 0.8 أمبير عند 24 فولت تيار مستمر؛ تأكد من أن إجمالي سحب التيار لجميع الوحدات على اللوحة الخلفية لا يتجاوز هذا التصنيف.
