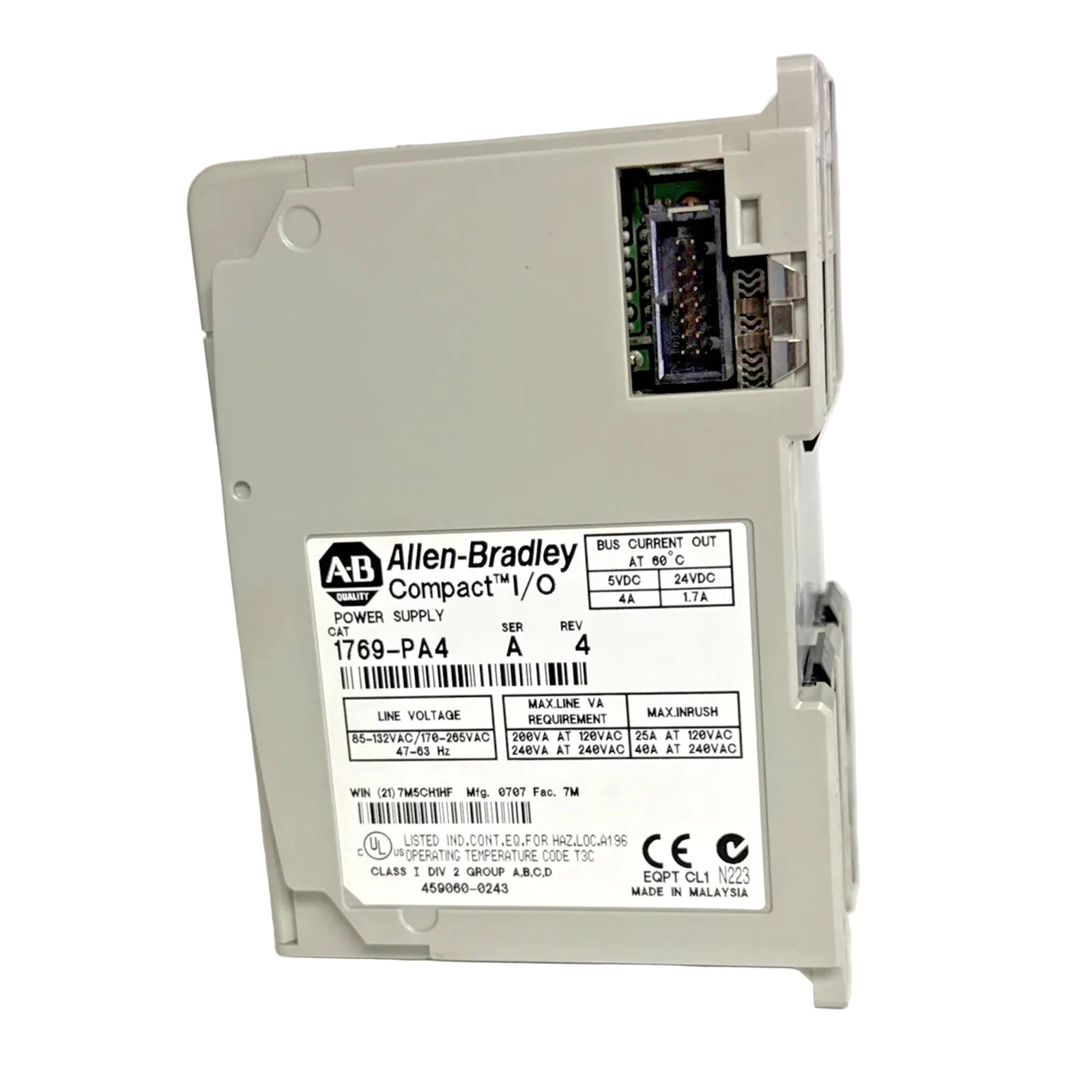

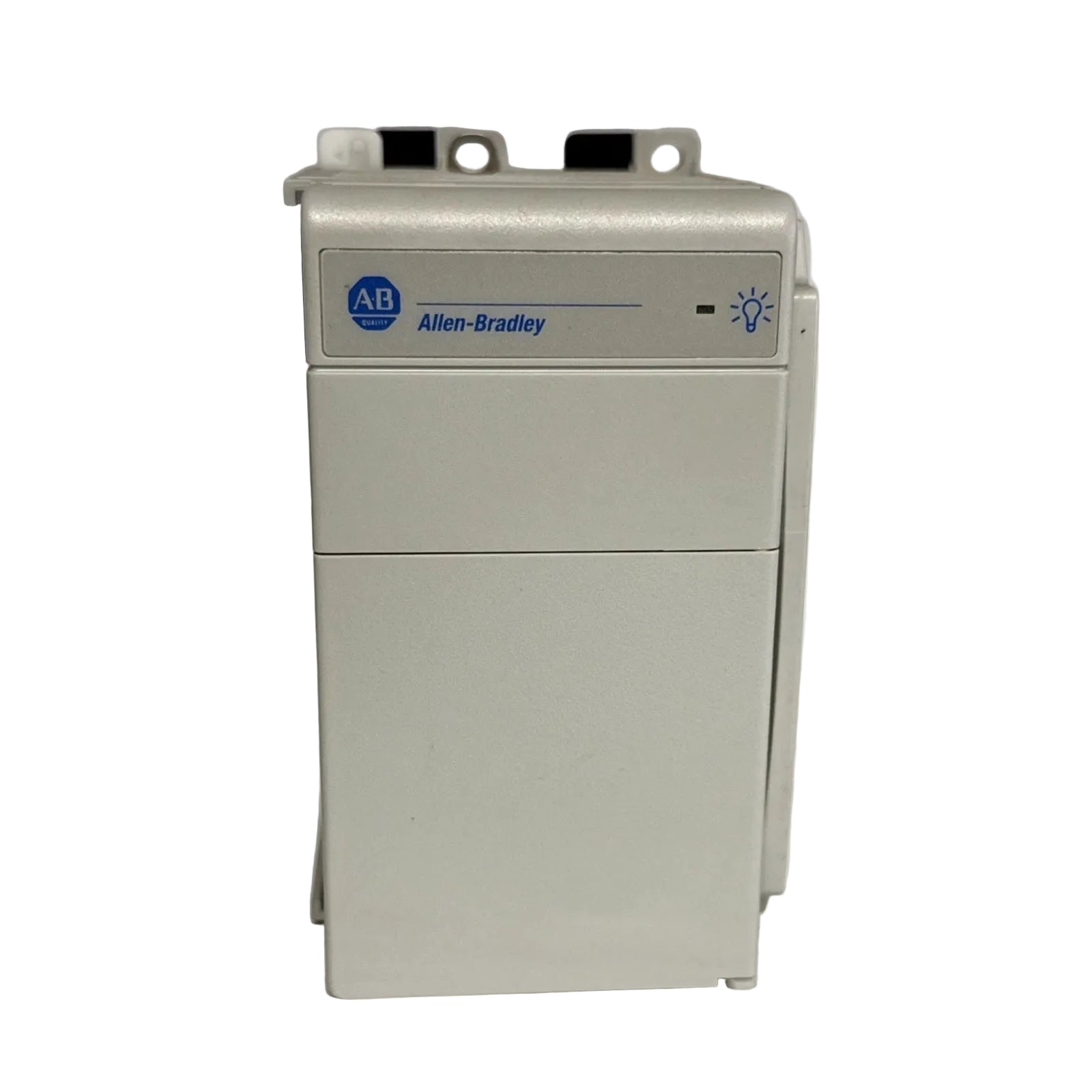

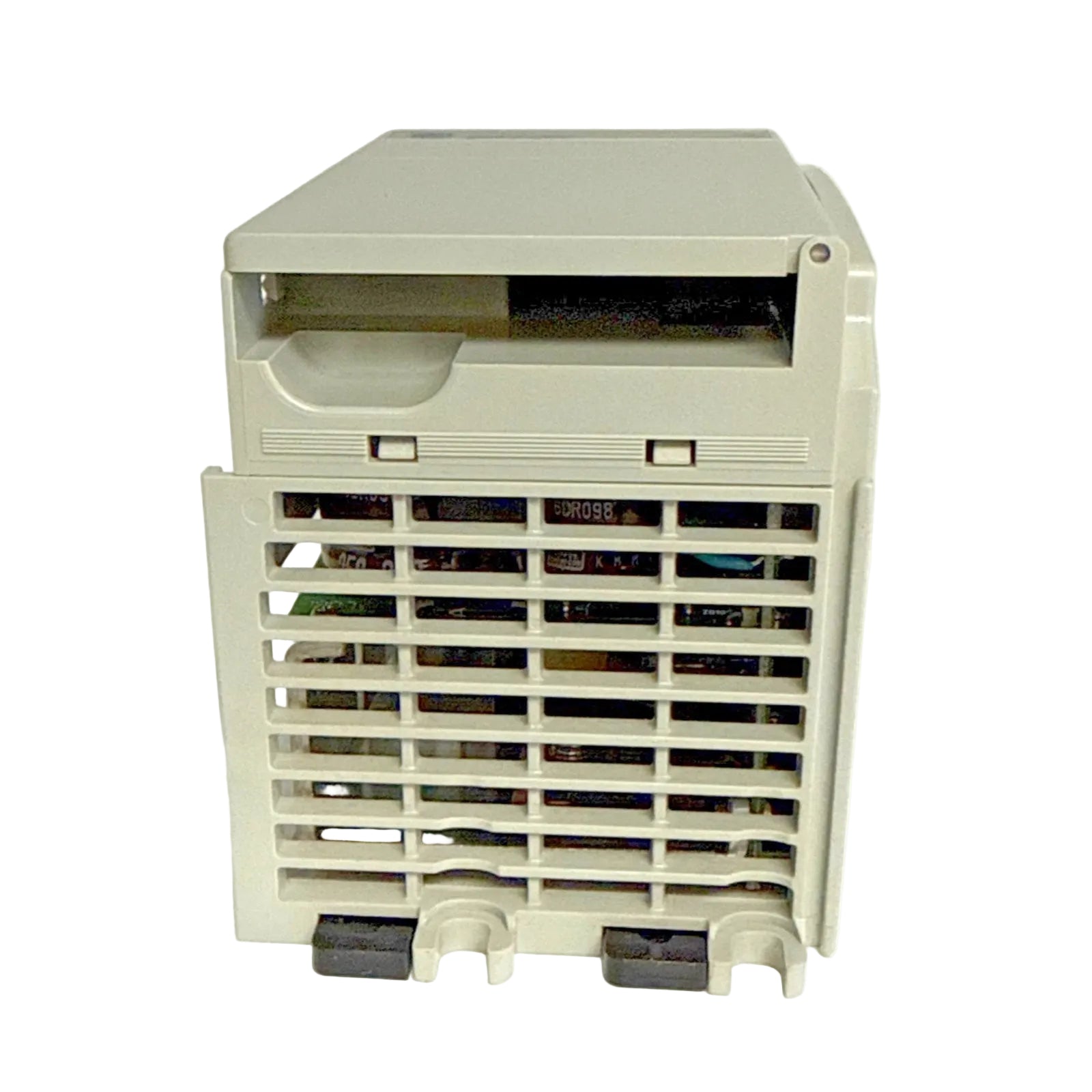

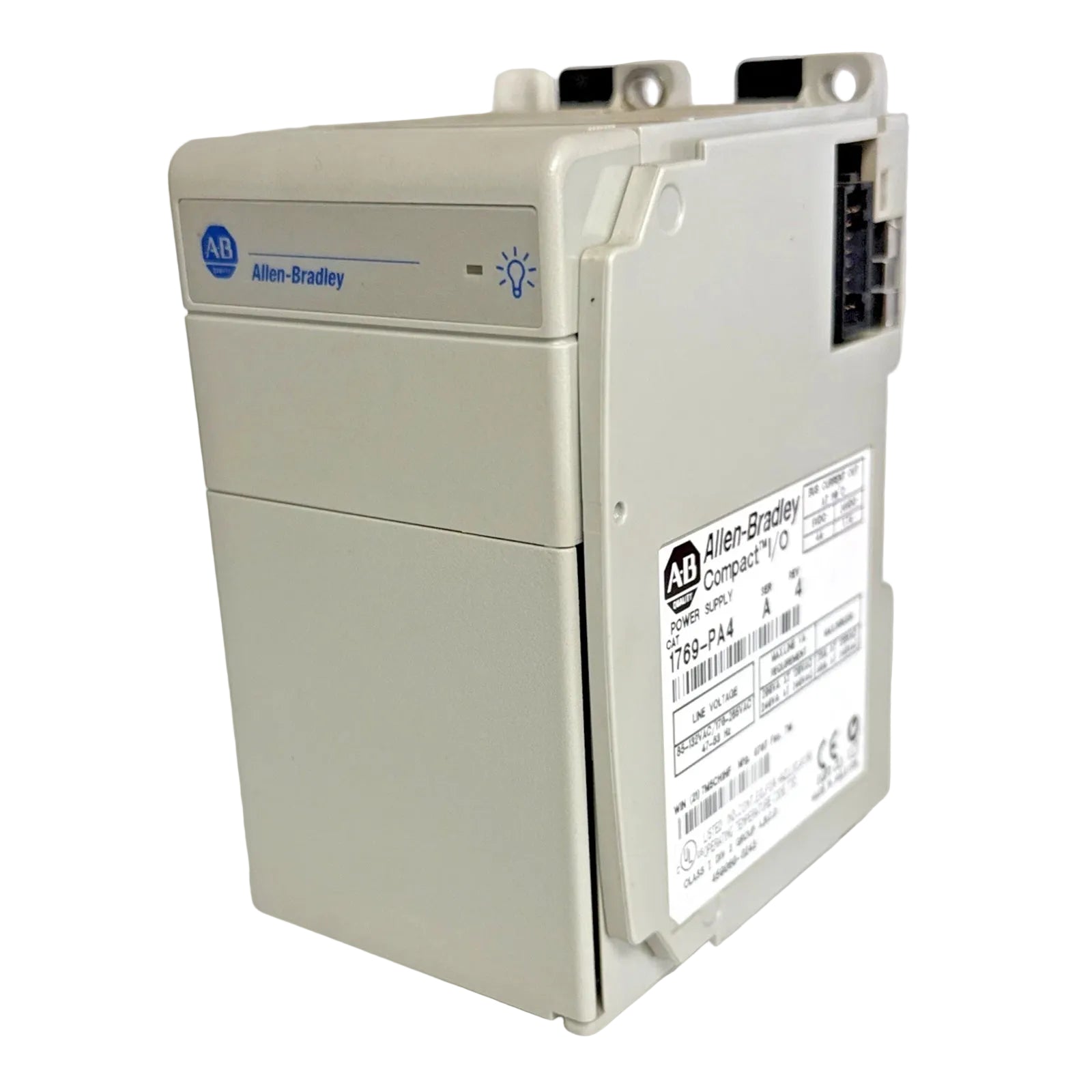

يعمل Allen-Bradley 1769-PA4، والمُفهرس أيضًا باسم 1769-PA4 وحدة إمداد الطاقة لمنفذ الإدخال/الإخراج، كمكون مادي مخصص لتنظيم الجهد الموضعي ضمن منصات التحكم CompactLogix. تقوم الوحدة بتحويل التيار المتردد إلى تيار مستمر، وتوفر 4.0 أمبير عند 5 فولت تيار مستمر و2.0 أمبير عند 24 فولت تيار مستمر لدعم متطلبات اللوحة الخلفية للنظام ووحدات الإدخال/الإخراج المتكاملة.

المواصفات الفنية للمعدات

تكامل التحكم الصناعي الحتمي

تم تصميم 1769-PA4 للحفاظ على سرعة اتصال ناقل اللوحة الخلفية من خلال ضمان مستويات جهد مستقرة عبر نظام CompactLogix. يقلل التوزيع الصحيح للطاقة من الضوضاء على اللوحة الخلفية، ويدعم أداء الشبكة الحتمي لـ EtherNet/IP وبروتوكولات الاتصال ذات الصلة. يتم الحفاظ على توافق تحديث البرامج الثابتة عبر أنظمة ControlLogix وCompactLogix من خلال قدرة هذه الوحدة على توفير بيئة كهربائية متسقة، مما يمنع أخطاء تنفيذ المنطق أثناء توسيع كثافة الإدخال/الإخراج أو دورات معالجة البيانات عالية السرعة.

إرشادات التثبيت الميداني

• التركيب: قم بتركيب مصدر الطاقة على لوحة نظيفة ومؤرضة أو سكة DIN مقاس 35 مم، مع ضمان وجود مساحة كافية للحمل الحراري.

• الأسلاك: استخدم أسلاك نحاسية من 22 إلى 14 AWG لجميع توصيلات الإدخال الأساسية؛ تحقق من إحكام الأطراف لضمان تلامس منخفض المقاومة.

• الاختيار: ضع مفتاح اختيار جهد الإدخال ليطابق مصدر التيار المتردد المحلي (نطاق 85-265 فولت تيار متردد) قبل تشغيل الطاقة.

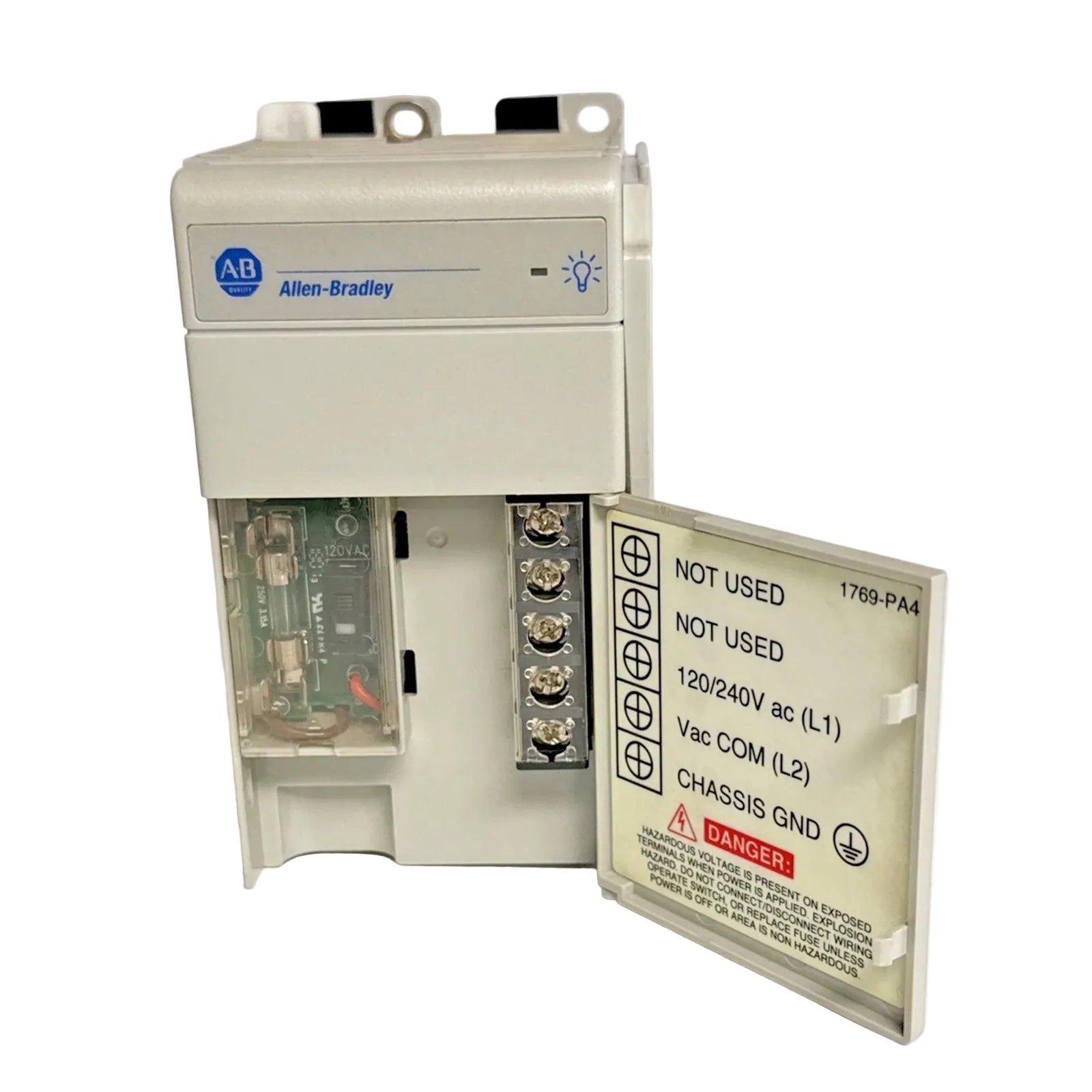

• التأريض: قم بتوصيل طرف تأريض الهيكل بأرضي منخفض المقاومة للتخفيف من التداخل الكهرومغناطيسي (EMI).

معلومات الطلب

• يشمل: وحدة واحدة (1) 1769-PA4 لوحدة إمداد الطاقة بالتيار المتردد.

• الوثائق: دليل التثبيت والتعليمات الفنية.

• التوافق: يدعم ما يصل إلى 16 وحدة إدخال/إخراج، مع تصنيف مسافة 8 وحدات على جانبي الإمداد.

الأسئلة الشائعة

س: هل يدعم 1769-PA4 التبديل السريع؟

ج: لا، لا تم تصميم وحدة تزويد الطاقة للتبديل السريع. قم بعزل جميع مصادر الطاقة قبل إجراء الصيانة أو تثبيت الوحدة.

س: كيف يتم حساب سعة الوحدة القصوى؟

ج: للوحدة تصنيف مسافة 8؛ يجب تكوين وحدات الإدخال/الإخراج بحيث لا يتجاوز الحمل الكهربائي سعة اللوحة الخلفية لوحدة تزويد الطاقة، بحد أقصى 16 وحدة إجمالاً في التكوين.

س: ما الإجراء المطلوب إذا تغير جهد إدخال التيار المتردد؟

ج: يجب ضبط مفتاح اختيار جهد الإدخال يدويًا على النطاق الصحيح (85-265 فولت تيار متردد أو 170-265 فولت تيار متردد) بناءً على جهد الخط الموفر قبل تشغيل الوحدة.
