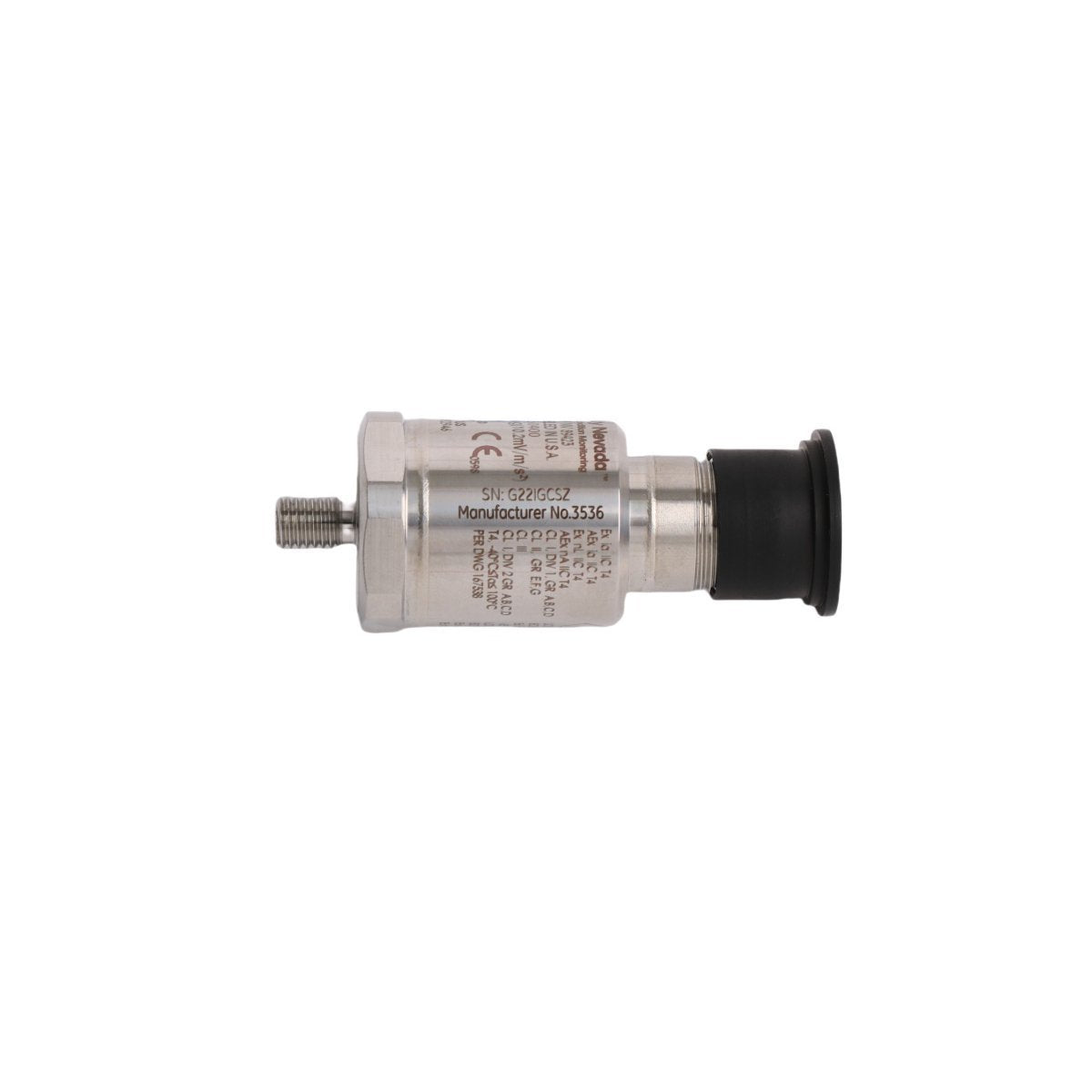

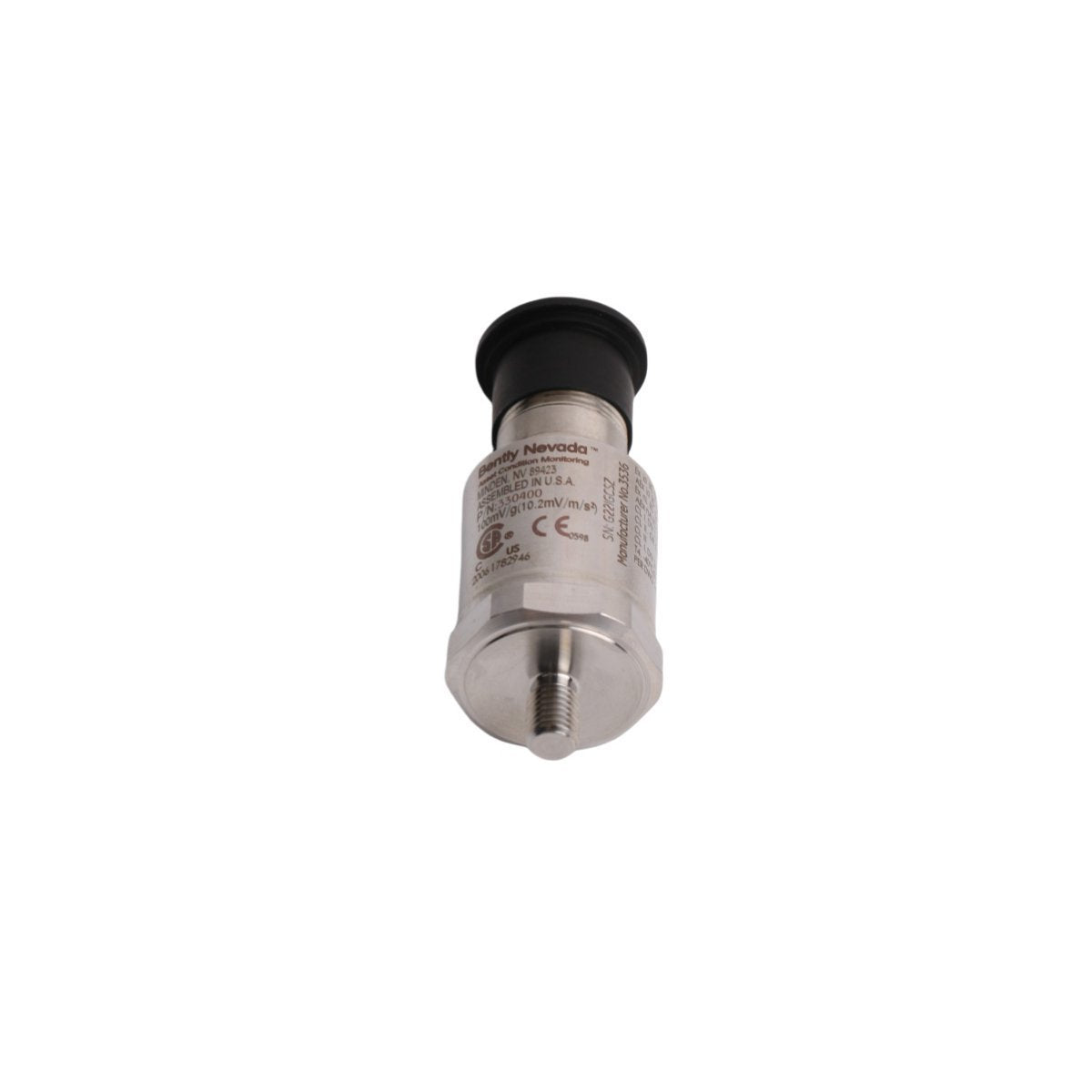

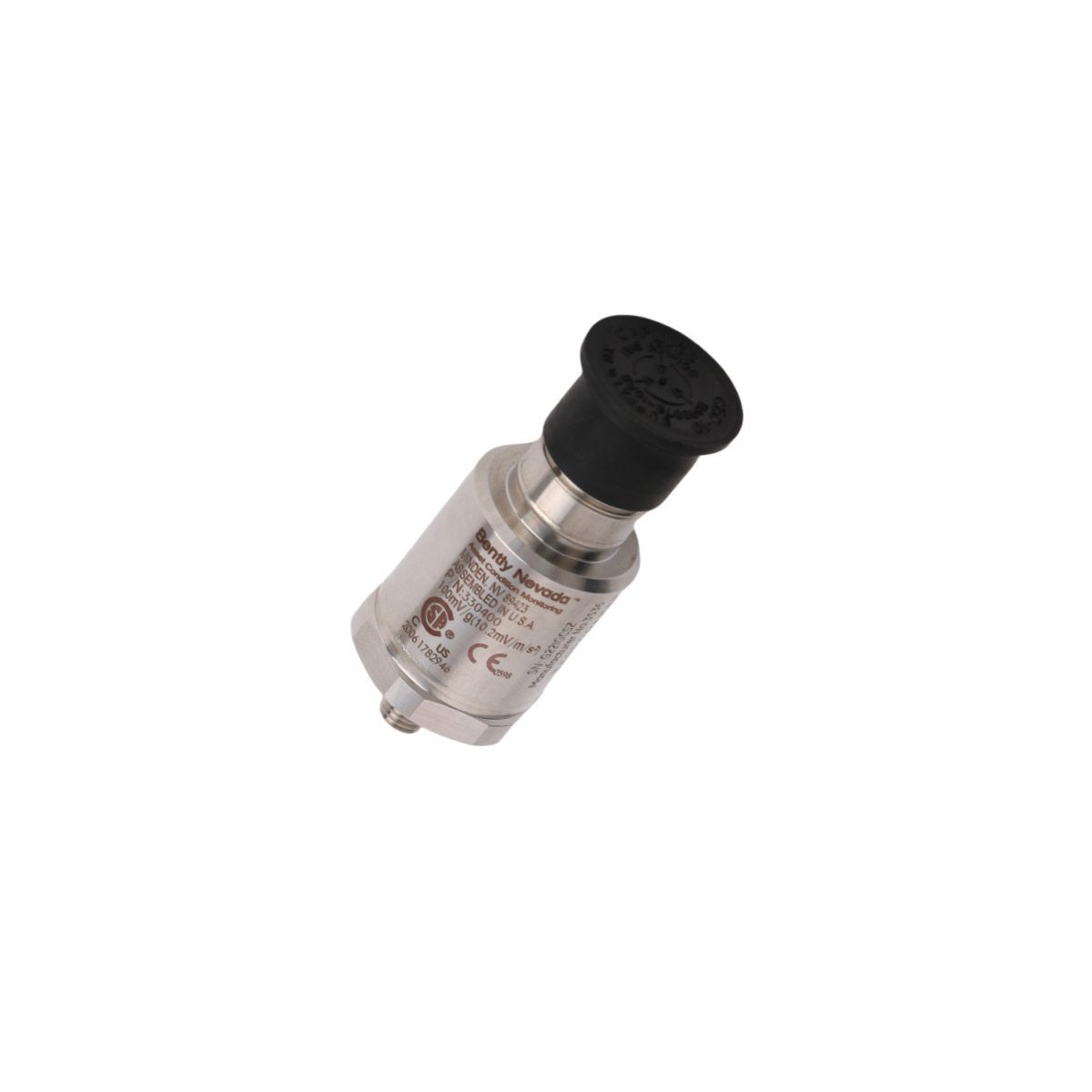

تم تصميم مستشعر Bently Nevada 330400-01-00 (مستشعر مقياس التسارع 330400) لقياس الاهتزازات عالية التردد في أنظمة حماية الماكينات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يقوم الجهاز بتحويل تسارع السطح الميكانيكي على طول محوره الرئيسي إلى إشارة شحنة كهربائية متناسبة، والتي تتم معالجتها وتحويلها إلى خرج جهد كهربائي عبر إلكترونيات مضخم الشحن الداخلية ليتم تسليمها إلى وحدات المراقبة.

تسمية اللاحقة

• 330400: النموذج الأساسي لمستشعر مقياس التسارع 3300 XL.

• -01: خيار سن التركيب الذي يشير إلى مسمار قياسي 1/4-28 UNF.

• -00: خيار موافقة الوكالة الذي يحدد عدم وجود شهادات للمناطق الخطرة.

المواصفات الأساسية للأجهزة

ديناميكيات الدوار وتتبع اهتزاز غلاف الدوار

يركز الانتشار المادي لمستشعر 330400-01-00 على تتبع ملفات تعريف تسارع الهيكل والغطاء المرتبطة مباشرة بديناميكيات الدوار. نظرًا لأن آليات محامل السوائل عالية السرعة يمكن أن تخمد اهتزازات الدوار قبل أن تسجل بالكامل على الهياكل الخارجية، يتميز مقياس التسارع هذا بتردد رنين عالٍ (>30 كيلو هرتز) مصمم لقمع التداخل الميكانيكي وتجنب تشبع الإشارة. يضمن ذلك الكشف الواضح عن ترددات مرور الشفرات عالية التردد وأعطال محامل العناصر الدوارة دون تداخل من سرعات دوران الدوار منخفضة التردد الأساسية.

محتويات حزمة الشراء

• وحدة مقياس تسارع كهرضغطية (1) Bently Nevada 330400-01-00

• مسمار تركيب (1) 1/4-28 إلى 1/4-28

• ورقتي تسجيل معايرة (2) توثقان الاستجابة الترددية القياسية والتحقق من الحساسية

إرشادات التركيب الفيزيائي وسلامة الواجهة

• تأكد من أن سطح التركيب مستوي بدقة 0.025 مم على منطقة التلامس لضمان اقتران ميكانيكي سلس ومنع ضعف التردد العالي.

• ضع طبقة رقيقة من شحم السيليكون أو زيت التشحيم على السطح المشغل قبل تطبيق عزم التركيب النهائي.

• شد غلاف المستشعر لأسفل بمدى يتراوح بين 3.4 نيوتن متر و 4.5 نيوتن متر باستخدام مفتاح عزم معاير؛ تجاوز هذا النطاق يعرض البلورة الداخلية لخطر التشوه الدائم.

• قم بتأريض درع الكابل حصريًا عند طرف رف المراقبة؛ تأكد من أن طرف مستشعر المجال يظل معزولاً داخل غلاف الطرف المعزول لتجاوز تيارات الحلقة الأرضية المحتملة.

• ثبت كابلات المجال في غضون 150 مم من رأس المستشعر باستخدام مثبتات هيكلية للقضاء على اهتزاز الكابل وتقليل حث الضوضاء الاحتكاكية.

لوجستيات الشراء وتكوين الشحن

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع عبر شبكات الشحن الجوي العالمية ذات الأولوية القصوى بما في ذلك DHL أو FEDEX أو UPS. تشكل المواد الثقيلة المضادة للكهرباء الساكنة الحدود الداخلية لمصفوفة التغليف الصناعية المضادة للكهرباء الساكنة، مما يحمي إلكترونيات تحويل الشحن المتكاملة من التفريغ الكهروستاتيكي الجوي أثناء المناولة الطرفية.

الأسئلة الشائعة في الهندسة الفنية

س: هل يمكن تشغيل هذا المستشعر مباشرة عبر مصادر الطاقة الصناعية القياسية 24 فولت تيار مستمر؟

ج: لا، تتطلب الإلكترونيات الداخلية مصدر تيار ثابت مستمر يتراوح بين 2 ملي أمبير و 10 ملي أمبير. سيؤدي توصيل مصدر جهد قياسي مباشرة دون تنظيم التيار إلى فشل المكونات أو استجابات إشارة غير خطية.

س: هل هذا المتغير الخاص (-00) مسموح به للتركيب داخل بيئات الفئة الأولى القسم 1؟

ج: لا، يشير الخيار -00 إلى عدم وجود شهادات للمناطق الخطرة. للتركيب داخل حدود السلامة الجوهرية المقيدة أو المقاومة للانفجار، يجب تحديد خيار بادئة معتمد مثل خيار الموافقة المتعددة -05.

س: هل يتغير السعة الداخلية بسبب أطوال الكابلات الطويلة ويغير عامل القياس الأساسي للمستشعر؟

ج: تقلل بنية مضخم الشحن المدمجة من تأثير سعة الكابل على الحساسية الكلية. ومع ذلك، يمكن أن تتسبب مسافات الكابلات القصوى (التي تتجاوز 300 متر) في تأثيرات التضاؤل عالية التردد اعتمادًا على حدود محرك مصدر وحدة المراقبة.

س: هل يمكن لهذا الجهاز تحمل التعرض المستمر لبخار الزيت والرطوبة؟

ج: نعم، الغلاف الخارجي مصنوع من الفولاذ المقاوم للصدأ 316L ومحكم الغلق لتحمل التعرض المستمر للمواد المزلقة الصناعية النموذجية وسوائل الماكينات الاصطناعية، بشرط أن يكون غطاء موصل الكابل محكم الإغلاق بشكل صحيح.
