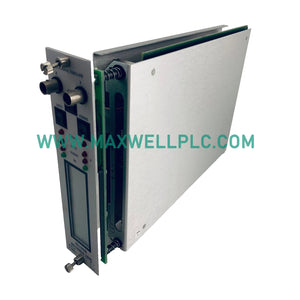

تُعد الوحدة Bently Nevada 3300/16-15-01-03-00-00-02 هي الشاشة الأساسية 3300/16 ثنائية الاهتزاز XY/GAP المستخدمة لتنفيذ التتبع المستمر للاهتزاز الشعاعي وجهد فجوة المسبار عبر منصات نظام 3300. تقبل الأجهزة إشارات مستقلة مزدوجة من محولات التقارب لتحديد إزاحة العمود الديناميكية بالنسبة لغطاء محمل المحور، وتوجيه الإشارات التناظرية الأولية مباشرة إلى حلقة اتصال اللوحة الخلفية لتشخيص آلات الهياكل.

توزيع التكوين المطلوب

• 3300/16: رقم الطراز الأساسي لشاشة الاهتزاز المزدوجة XY/GAP
• -15: خيار النطاق الكامل (0-500 ميكرومتر من الذروة إلى الذروة)
• -01: خيار إدخال محول الطاقة (3300 8 مم، 3300 XL 8 مم، أو أنظمة التقارب 7200 5 مم و8 مم)
• -03: خيار مرحل الإنذار (مكون لإدخال مستشعر Proximitor 7200 11 مم، عامل مقياس 100 mV/mil؛ الوحدة مزودة بدون مرحلات ميكانيكية داخلية مثبتة)
• -00: خيار موافقة الوكالة (ملف بناء ميكانيكي قياسي غير معتمد)
• -00: خيار حاجز الأمان (حواجز خارجية أو لا توجد حواجز مطلوبة لأسلاك التركيب الميداني)
• -02: خيار حاجز الأمان الداخلي / تكوين العرض (تم تمكين معلمات النظام الداخلية)

مواصفات الأجهزة

ديناميكيات الدوار وتدرج المسبار

تستخدم الوحدة 3300/16-15-01-03-00-00-02 مصفوفات تدرج مسبار التيار الدوامي المتخصصة لخطية جهود الإدخال عبر نطاق تشغيل واسع. توفر الدائرة الداخلية التحقق المباشر من جهد الفجوة مقابل أهداف -10 VDC الموحدة، مما يسمح بمعايرة دقيقة للموضع الثابت لمستشعر التقارب داخل محمل الغشاء السائل. تعمل مسارات قمع التداخل المتقاطع المدمجة على عزل قنوات محول الطاقة المتعامدة X وY، مما يمنع تداخل التردد المكاني من إدخال أخطاء تتبع الطور أثناء تقييم ديناميكيات الدوار عالية السرعة.

معلومات الطلب

• وحدة مراقبة Bently Nevada 3300/16-15-01-03-00-00-02 عدد 1
• وحدة موصل كتلة طرفية للوحة الخلفية الخلفية عدد 1
• وصلات تأريض لأطراف الدرع عدد 2

إرشادات التركيب الميداني

• محاذاة فتحة الهيكل
  • أدخل لوحة الدائرة مباشرة في قضبان هيكل الرف 3300 المخصصة، مع ضمان محاذاة التلامس الكامل مع موصل اللوحة الخلفية متعدد المسامير قبل ربط مسامير اللوحة.
• فصل حماية المحول
  • قم بإنهاء دروع كابل Proximitor المحوري الواردة مباشرة عند أطراف تأريض اللوحة الخلفية المخصصة للشاشة، مع إبقائها معزولة عن أرضيات الطاقة عالية التيار.
• إزالة تنشيط سكة الطاقة
  • أوقف تشغيل وحدة تزويد الطاقة الرئيسية لنظام 3300 قبل إدخال أو إزالة بطاقة واجهة الشاشة لمنع تلف المكونات الداخلية من ارتفاعات الجهد.
• توجيه إخراج الإشارة
  • قم بتوجيه خطوط الإخراج المحورية غير المخزنة باللوحة الأمامية باستخدام كابلات اختبار ذات سعة منخفضة للحفاظ على دقة الإشارة عند تسجيل البيانات على راسمات الذبذبات التشخيصية.

الأسئلة المتكررة

• هل يمكن تبديل بطاقة المراقبة 3300/16 هذه ساخنًا أثناء اتصال تجميع رف 3300 بالإنترنت؟

  لا. تتطلب بنية نظام 3300 إيقاف تشغيل مصدر طاقة الرف قبل إدخال أو إزالة وحدات المراقبة لتجنب تلف البيانات أو المكونات.

• ما هي حالة التشغيل الافتراضية للإنذارات نظرًا لأن هذا الخيار محدد على أنه "بدون مرحلات"؟

  تعالج الشاشة منطق التنبيه والخطر داخليًا لتشغيل مؤشرات LED الأمامية واتصال اللوحة الخلفية، ولكن هناك حاجة إلى وحدة ترحيل خارجية لتعثرات الآلة المادية.

• كيف تتحقق الشاشة من هدف جهد الفجوة -10 VDC إذا تحرك وجه المسبار خارج النطاق؟

  يتحرك مقياس GAP على الشاشة الأمامية بشكل متناسب، وإذا تجاوز حد الجهد المستمر النافذة المحددة مسبقًا، ينطفئ مؤشر LED OK لإظهار عطل المحول.

• ما هو أقصى طول مسموح به لكابل محول التقارب المتصل باللوحة الخلفية؟

  تمت معايرة النظام لأطوال نظام إجمالية قياسية تبلغ 5 أمتار أو 9 أمتار؛ تجاوز هذه الحدود يغير تدرج مسبار التيار الدوامي ويسبب انحراف القياس.

• هل يمكن لهذه الشاشة الاتصال مباشرة بمجموعة مسبار التقارب 3300 XL 8 مم؟

  نعم، يقوم الخيار -01 بتكوين الدائرة التتبعية الداخلية لقبول تدرج الإدخال من مستشعرات Proximitor القياسية 3300 8 مم و3300 XL 8 مم.

• كيف يتم تزويد حلقة الخرج التناظرية 4-20 مللي أمبير بالطاقة على كتلة الطرف الخلفي؟

  يتم تشغيل مخرجات مسجل 4-20 مللي أمبير داخليًا بواسطة بطاقة الشاشة ويجب توجيهها إلى قناة إدخال تناظرية سلبية غير مزودة بالطاقة على نظام DCS أو PLC.

• ما الذي يتسبب في وميض مؤشر LED OK باللوحة الأمامية باستمرار أثناء التشغيل الأولي للنظام؟

  يشير الوميض أثناء التشغيل إلى أن الوحدة تقوم بإجراء الاختبار الذاتي الداخلي؛ يعني الوميض المستمر فشل فحص الذاكرة أو حلقة أجهزة غير معايرة.

• كيف يتم ضبط نقاط ضبط إنذار التنبيه والخطر على هذا الجهاز القديم؟

  يتم تكوين حدود الإنذار باستخدام مقاومات ضبط فيزيائية أو مصفوفات وصلات يمكن الوصول إليها على لوحات الدوائر الداخلية بدلاً من عبر روابط البرامج.
