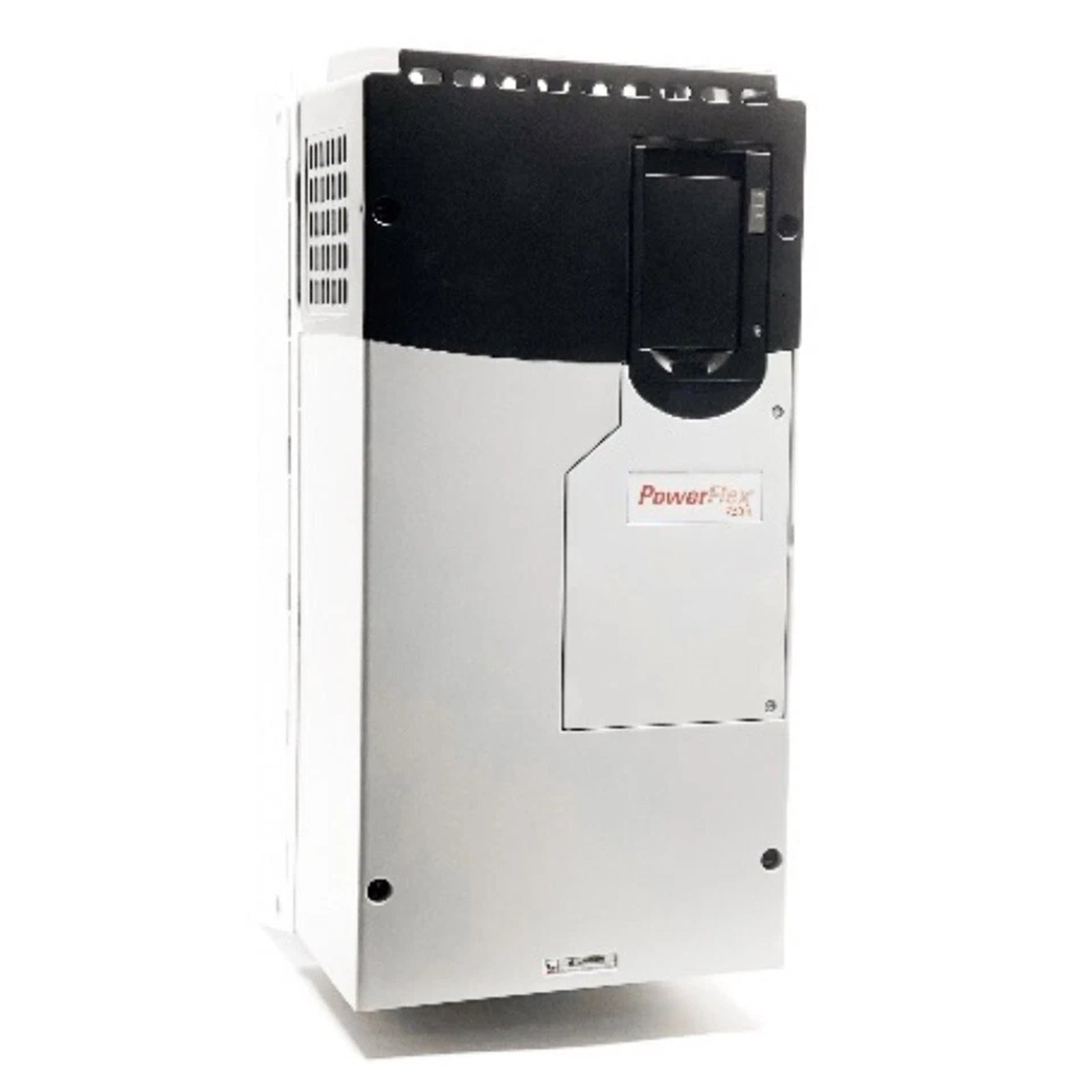

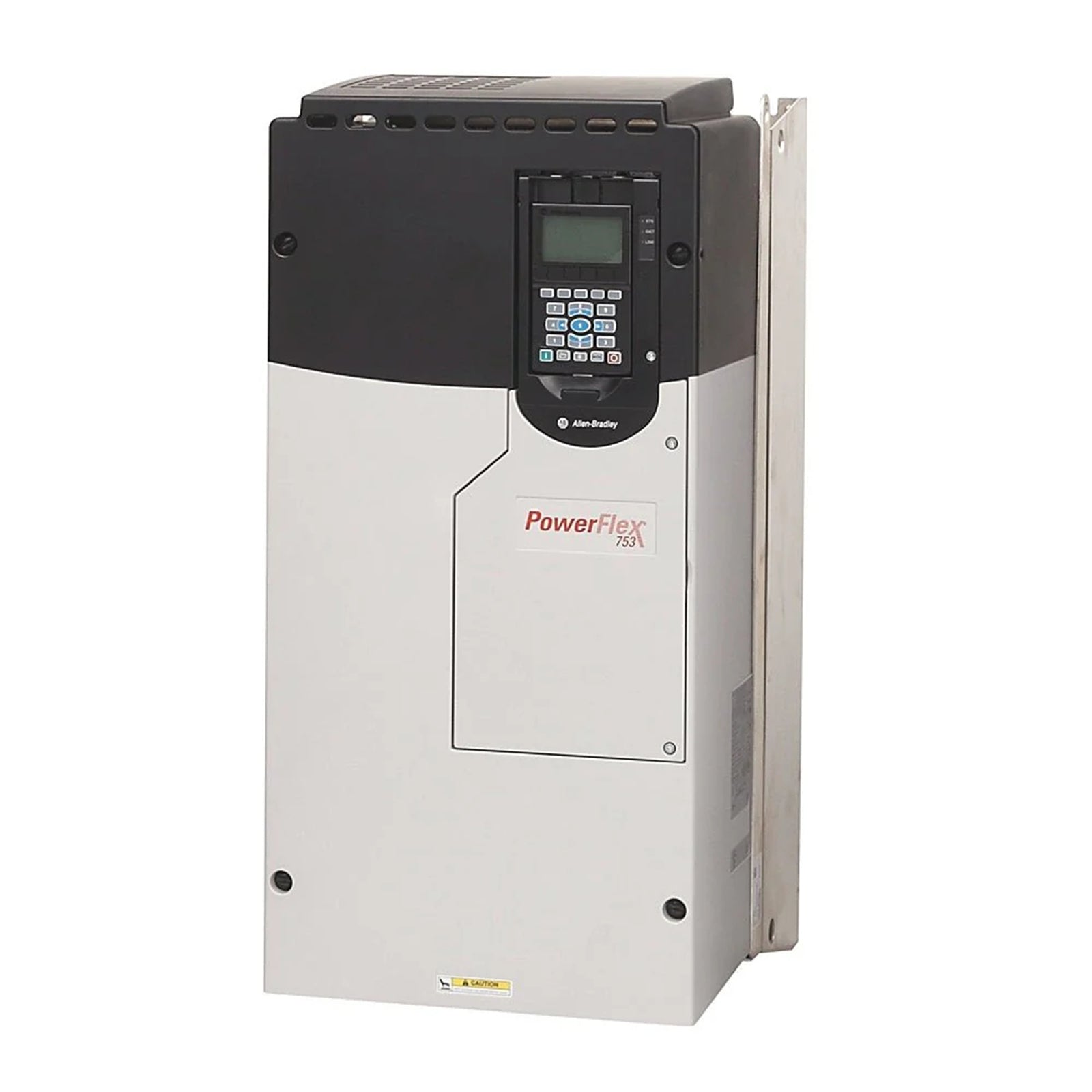

يعمل مُحوّل التيار المتردد Allen-Bradley 20F1ANC367JA4NNNN، والمفهرس أيضًا باسم PowerFlex 753، كمكوّن مادي مخصص لإدارة المحركات الحثية التي تعمل بالتحكم في التردد ضمن بنى الطاقة الصناعية ثلاثية الأطوار 400 فولت تيار متردد.

تفكيك اللاحقة والبنية

يُحدد سلسلة الطراز 20F1ANC367JA4NNNN هيكل طاقة من الفئة 7 مُهيأً لإخراج اسمي يبلغ 302 أمبير. يستخدم المحرك مرحلة إدخال تيار متردد مع حماية مسبقة الشحن مُدمجة ويتضمن فلتر EMC مُثبّت في المصنع مع وصلة الوضع المشترك (CM) النشطة. تم تصميم هذا التكوين لبيئات الحماية القياسية التي تستخدم التبريد بالهواء القسري.

مواصفات الأجهزة

سمات شبكة التحكم الصناعية الحتمية

تستفيد منصة PowerFlex 753 من اتصالات الناقل الداخلي عالية السرعة للحفاظ على حلقات تحكم حتمية أثناء تشغيل المحرك. يتم دعم تكامل النظام عبر شبكات EtherNet/IP أو Profinet الحتمية، مما يسهل التحكم في الحركة المتزامنة وتبادل معلمات العملية. تتيح بنية المحرك قياس كثافة الإدخال/الإخراج المعيارية، مما يضمن الحفاظ على توافق تحديث البرامج الثابتة عبر بروتوكولات نظام التحكم المتغيرة أثناء دورات توسيع النظام أو الصيانة.

معلومات الطلب

• 1 x محرك تيار متردد 20F1ANC367JA4NNNN

• 1 x مجموعة طرفية للإدخال/الإخراج المدمجة

• ملاحظة: يجب أن يتم تحديد حجم كابلات المجال وفقًا لمعايير الكود الكهربائي المحلي لتصنيف الخرج 302 أمبير.

إرشادات التركيب الميداني

• التركيب الميكانيكي: قم بتركيب هيكل الإطار 7 في اتجاه عمودي داخل حاوية مصنفة من NEMA لضمان عمل نظام التبريد بالهواء القسري ضمن حدود درجات الحرارة التشغيلية.

• الحماية: استخدم درعًا عالي التردد ضد التداخل الكهرومغناطيسي (EMI) لجميع الكابلات المتصلة بالمحرك.

• التأريض: قم بتأمين وصلة منخفضة المقاومة بين إطار المحرك ووصلة التأريض الواقية للمنشأة. يجب أن تظل وصلة الوضع المشترك (CM) مثبتة لضمان فعالية فلتر EMC.

• المسافة: التزم بالمسافة الرأسية المحددة لمنع إعادة تدوير الهواء وتراكم الحرارة.

الأسئلة المتكررة

• س: هل يدعم هذا الطراز مشاركة ناقل التيار المستمر؟

  ج: لا، تم تكوين 20F1ANC367JA4NNNN بمدخل تيار متردد ومنطق شحن مسبق، ويفتقر إلى أطراف التيار المستمر المطلوبة لبنى ناقل التيار المستمر المشتركة.

• س: هل يتضمن ترانزستور كبح ديناميكي؟

  ج: لا، يتم توفير هذا الطراز المحدد بدون ترانزستور كبح ديناميكي مدمج.

• س: ما هو جهد الدخل الأساسي؟

  ج: تم تصميم المحرك لمدخل طاقة 400 فولت تيار متردد، 3 أطوار أو تكوينات إمداد 540 فولت تيار مستمر.

• س: هل وصلة فلتر EMC مثبتة؟

  ج: نعم، يتم تزويد الوحدة بوصلة الوضع المشترك (CM) مثبتة، وهو أمر قياسي للتكوينات المفلترة.

• س: ما هي تقييمات طاقة الخرج؟

  ج: يوفر المحرك 160 كيلو واط في وضع التشغيل العادي (ND) و 132 كيلو واط في وضع التشغيل الشاق (HD).

• س: هل يمكن تركيب هذه الوحدة في بيئة تآكلية؟

  ج: لا، تتميز الوحدة بحماية قياسية ويجب تركيبها في بيئة خالية من الغازات التآكلية أو محمية بواسطة خزانة مصنفة بشكل مناسب.

• س: هل يتم دعم تحديثات البرامج الثابتة؟

  ج: نعم، تتوافق البرامج الثابتة مع الذاكرة الفلاشية ويمكن تحديثها من خلال منافذ الاتصال الخاصة بالمحرك لتتوافق مع بروتوكولات النظام.

• س: ما هو تصنيف الحماية من دخول الأجسام الغريبة؟

  ج: المحرك هو جهاز من النوع المفتوح (IP00/IP20) ويجب وضعه داخل حاوية مصنفة بـ IP للحماية من الرطوبة والحطام.
